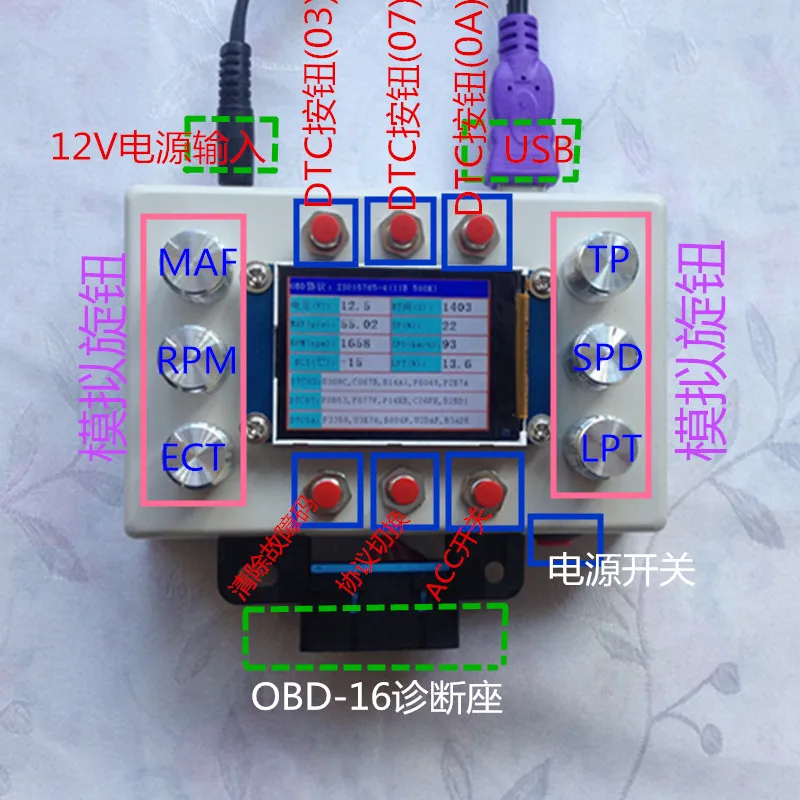

Новый инструмент ELM327 для разработки OBD автомобильный Симулятор ECU с ЖК-экраном 2
7 034,96 руб.
6 шт Пластик 3 Way пикап рычаг селектор тумблеры ручки Кепки наконечник кнопки для ST
111,59 руб.
EziUsin 8*4 колпачки для клавиш сенсорная кнопка Микровыключатель крышка Interrupteur Tablet
147,27 руб.
Трансформатор тока Φ/точность 50 мА 0 1 класс Changtong 150A | Обустройство дома
Sf101 регулятор температуры шкаф для торта холодильник дисплей напитков льда |
Трехфазный модуль регулирования напряжения полностью изолирующий регулятор
13 694,90 руб.
Shop2956052 Store
Магазина Shop2956052 Store работает с 10.03.2017. его рейтинг составлет 92.1 баллов из 100. В избранное добавили 7275 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 4491 наименований товаров, успешно доставлено 27418 заказов. 4883 покупателей оставили отзывы о продавце.
Характеристики
Аудио AGC модуль автоматического управления коэффициентом усиления ручной или
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 0.55 руб. | 0.26 руб. | 0 руб. |
| Feb-21-2026 | 0.23 руб. | 0.19 руб. | 0 руб. |
| Jan-21-2026 | 0.93 руб. | 0.34 руб. | 0 руб. |
| Dec-21-2025 | 0.72 руб. | 0.4 руб. | 0 руб. |
| Nov-21-2025 | 0.64 руб. | 0.37 руб. | 0 руб. |
| Oct-21-2025 | 0.84 руб. | 0.3 руб. | 0 руб. |
| Sep-21-2025 | 0.53 руб. | 0.67 руб. | 0 руб. |
| Aug-21-2025 | 0.50 руб. | 0.68 руб. | 0 руб. |
| Jul-21-2025 | 0.84 руб. | 0.12 руб. | 0 руб. |
Описание товара

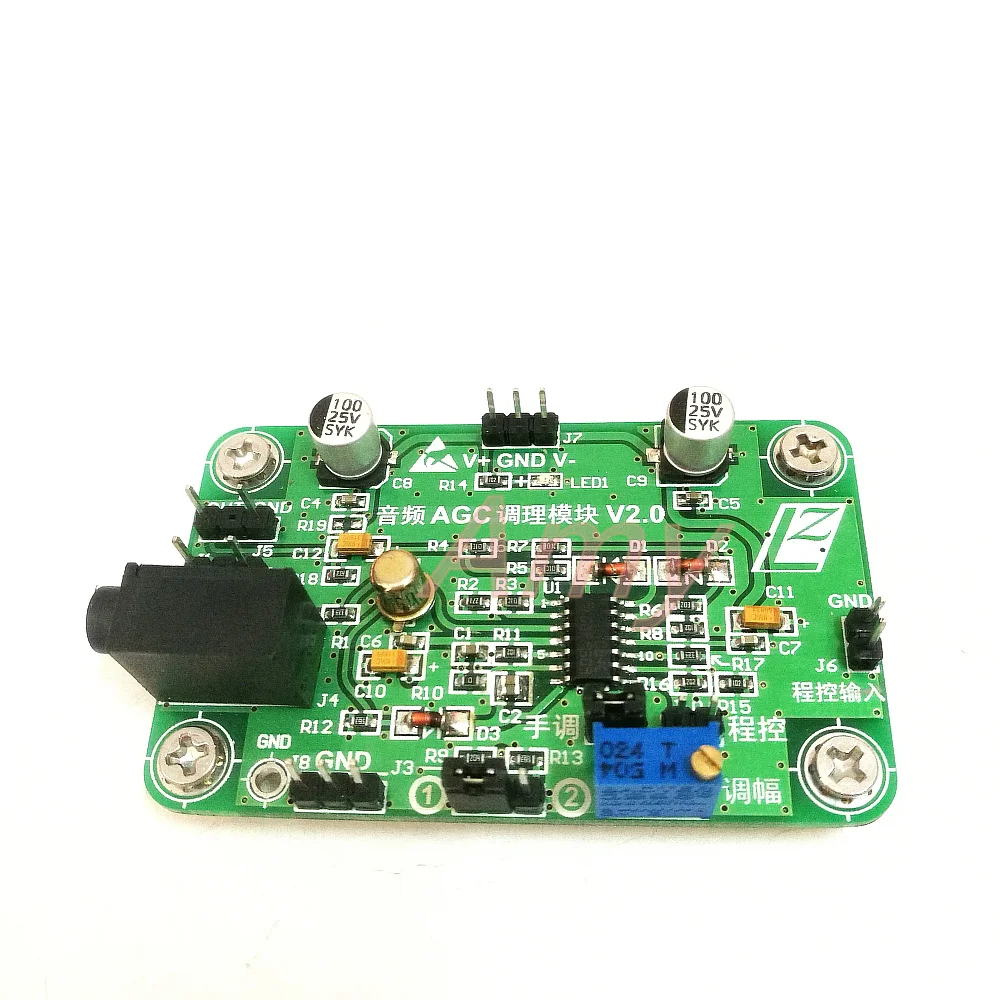

Аудио AGC кондиционер Модуль V2.0
Спасибо за вашу поддержку, версия V1.0 распродана, теперь запущена версия V2.0, эта версия регулировки выходного напряжения AGC более удобна.
ОдинВведение модуля
В цепи усилителя усиление цепи должно быть изменено в соответствии с усиленным сигналом, чтобы сохранить амплитуду усиленного сигнала в определенном диапазоне. Цепь с этой функцией называется автоматической схемой управления коэффициентом усиленияAGCЦепь. Если полученный Сигнал Усиливается в соответствии с фиксированным усилением, усиленный сигнал будет слишком большим или слишком маленьким, чтобы быть последовательным, что вызовет большие проблемы с последующей схемой обработки. В аудио поле входные аудиосигналы большие и маленькие, таким образомAGCУправление может осуществлять стабильную выходную мощность сигнала, а также гарантировать, что сигнал не будет отображаться, чтобы отрезать искажение, тем самым улучшая качество звука.
Основные характеристики модуля:
(1)Коэффициент усиленияКонтрольДиапазон:(-11 ~ 34)ДБ,45 дБAGCДиапазон динамической регулировки.
(2Максимальное входное Выходное напряжение: в случае отсутствия явного искажения сигнала,Входное напряжениеМаксимумИзготовитель:+ 10Vpp;
(3ЧастотаОтветМодуль +5 ВПиковое значение выходного напряжения под источником питания1VppЧастотный диапазон времени50 Гц ~ 60 кГцВыходное пиковое значение2VppЧастотный диапазон времени150 Гц ~ 50 кГц;
(4)ВыходКонтроль амплитуды:Руководство по эксплуатацииРегулировка потенциометра илиАвтоматическийДаКонтроль, ноВысокая точностьКонтроль амплитуды выходного сигнала.
(5МодульДиапазон электропитания +5 В ~.12 В.
(6) Выходной интерфейс принимает две формы, одна-контактный интерфейс, а другая-аудиоинтерфейс.
(7) Этот модуль спроектировал разъемGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.
(8Размер модуля:6,5 см*4 см(Длина * ширина).
(9) Правильные модули могут быть настроены в соответствии с фактическими требованиями пользователя. Поскольку процесс отладки является утомительным, необходимо оплатить определенную сумму платы за изготовление на заказ.
ДваИнтерфейс модуля

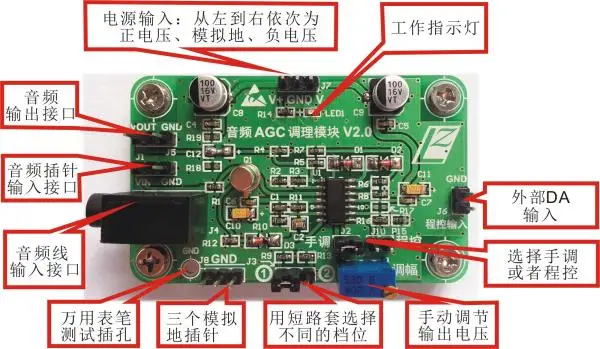

Выходной интерфейс имеет контактный интерфейс, входной интерфейс имеет две формы, один-контактный интерфейс, а другой-аудиоинтерфейс. Интерфейс каждого модуля показан на рисунке.
Схематическая схема интерфейса модуля
ТриМетод подключения интерфейса модуля

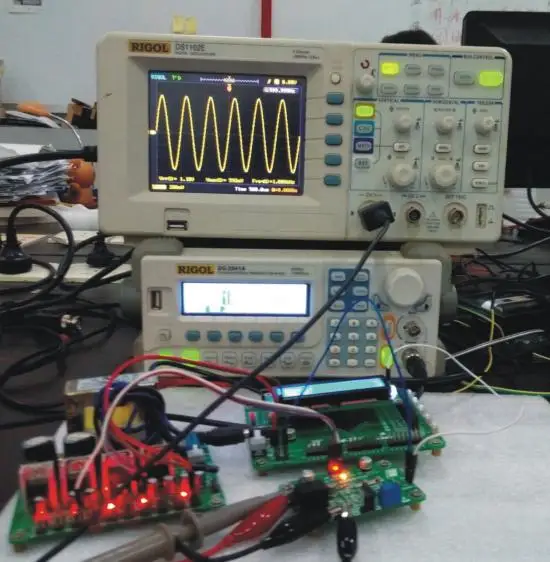

Модуль вручную регулирует коэффициент усиления и внешнийДаУсиление Управления, отладочные соединения показаны ниже.
Ручная регулировка коэффициента усиления, общая схема подключения к отладке
Схематическая схема внешнего управления DA усиление подключения отладки

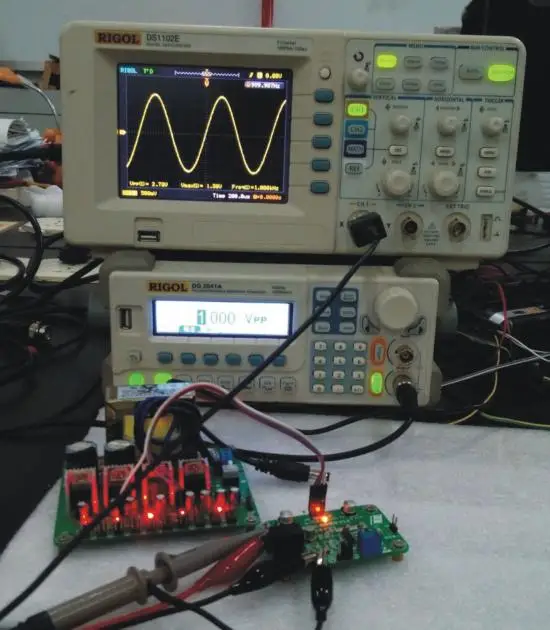

ЧетыреЭффект отладки модуля

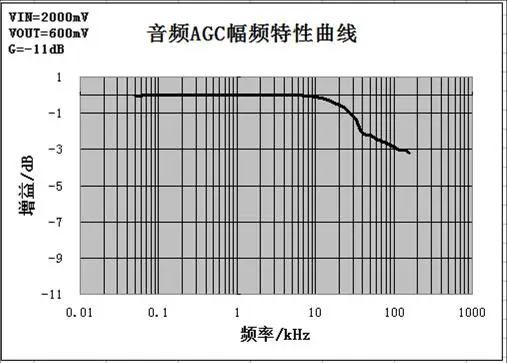

Результат отладки частотного диапазона:

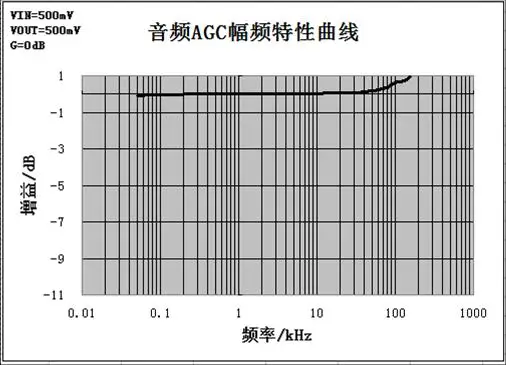

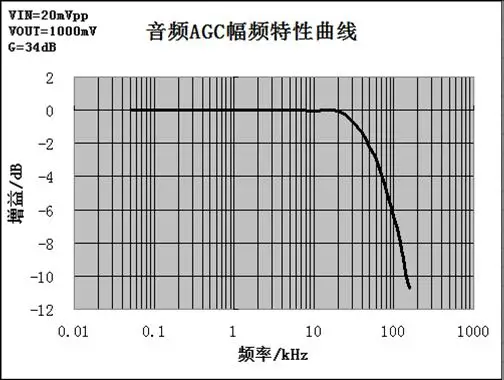

Частотный диапазон этого модуляСостояние теста: Входной синусоидальный сигнал Частотный диапазон50 Гц ~ 155 кГцВыберите режим усиления ручного управления и закрепите коэффициент усиления соответственно-11 дБ,0 дБ,34 дБПолучите следующую схему данных:
Вы можете увидеть аудио из диаграммы данныхAGCМодульная-3 дБЧастота отключения составляет приблизительно60 кГц

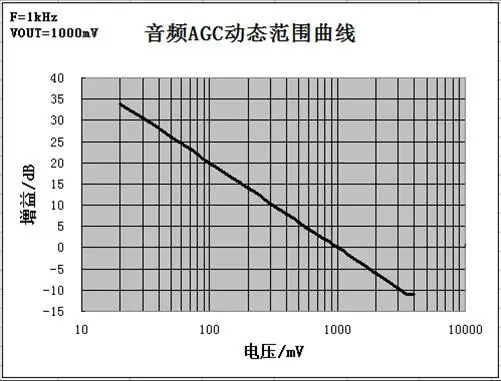

Результаты испытаний динамического диапазона
Отрегулируйте потенциометр, установите выходное напряжение, пиковое значение1 вИзмените входное напряжение, диапазон входного напряжения от:20мв ~ 4000мвПриведены следующие результаты испытаний.
Как видно из результатов тестирования, этот модульЛинейныйДиапазон усиления-11 ~ 34 дБОн может отвечать требованиям общей системы измерения.
