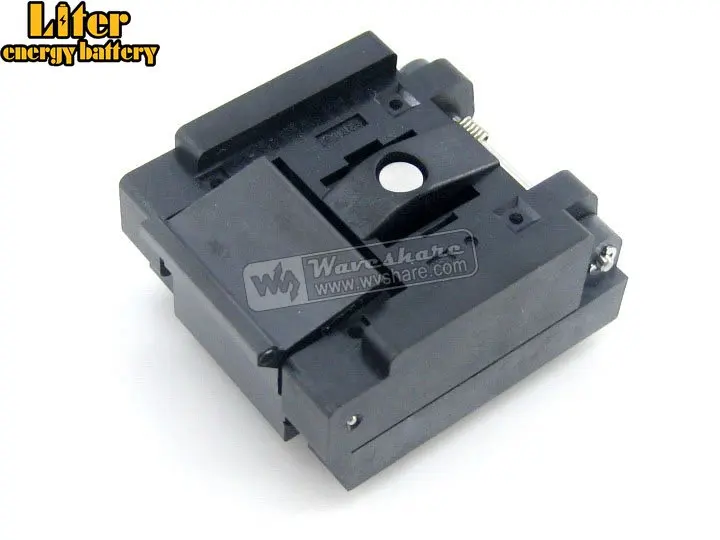

QFN24 MLP24 MLF24 QFN 24BT 0.5 01 Enplas IC тестовый Адаптер для программирования гнезда 0 5 мм
6 372,15 руб.
Новое поступление

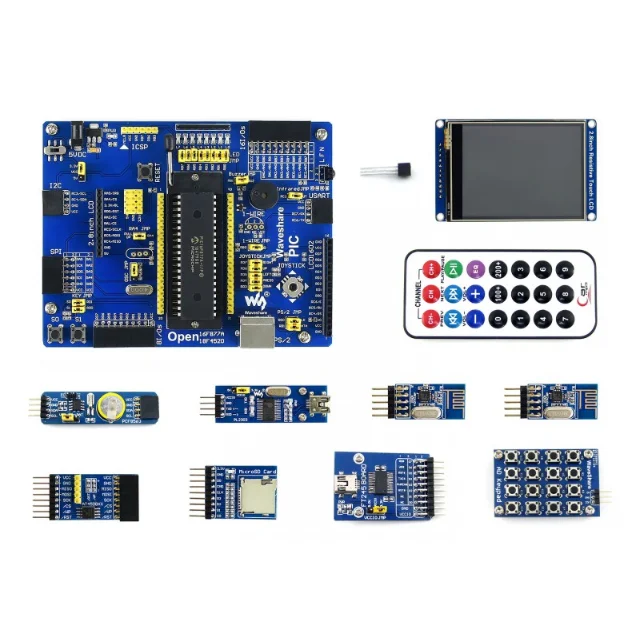

Open16F877A посылка макетная плата PIC предназначена для серии PIC16F включая плату LCD Micro SD
6 394,99 руб.
Оригинальный RPI 3 B plus с 1 Гб BCM2837B0 4 ГГц ARM поддержка Wi Fi 2 и Bluetooth поддержкой
3 804,71 руб.
2 канальная Изолированная Расширительная шляпа Waveshare RS485 для Raspberry Pi SC16IS752 SP3485 с
1 402,50 руб.
AMZDEAL Камера модуль для Raspberry Pi Zero v1.3 OV5647 5 мегапикселей Сенсор модель мини Размеры
946,42 руб.

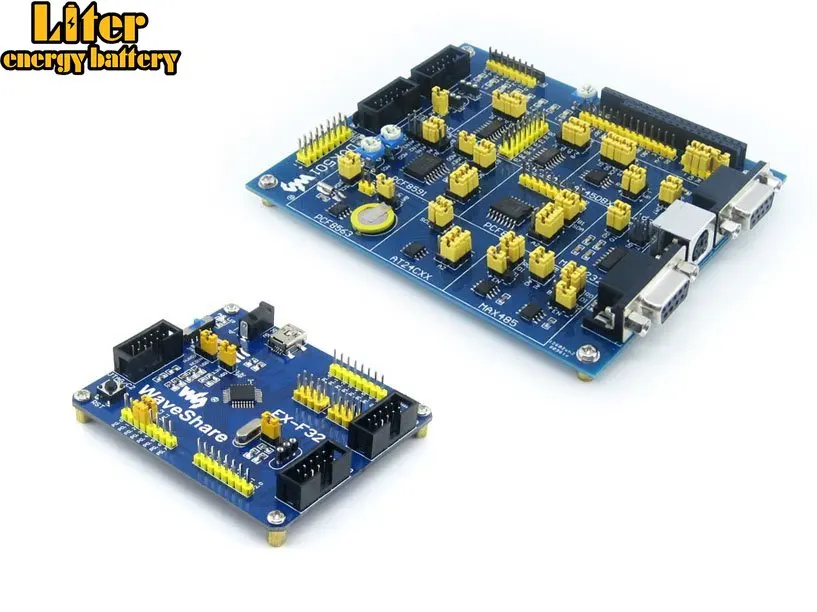

C8051F серия C8051F320 8051 оценочная плата комплект + DVK501 системные инструменты = EX F320
4 719,91 руб.
Waveshare универсальная плата драйвера электронной бумаги ESP8266 Wi Fi беспроводная
1 301,23 руб.
Waveshare JetBot AI Kit NVIDIA официальная рекомендация Robot на базе Jetson Nano(B01) Smart
8 121,84 - 18 291,09 руб.
Development Board Store
Магазина Development Board Store работает с 18.02.2013. его рейтинг составлет 97.07 баллов из 100. В избранное добавили 1851 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 1797 наименований товаров, успешно доставлено 2552 заказов. 375 покупателей оставили отзывы о продавце.
Характеристики
Универсальная электронная бумага Raw Panel Driver HAT SPI для Waveshare различные e чернильный
История изменения цены
*Текущая стоимость 1 049,97 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 1332.35 руб. | 1359.17 руб. | 1345.5 руб. |
| Jan-21-2026 | 1080.64 руб. | 1102.72 руб. | 1091 руб. |
| Dec-21-2025 | 1311.85 руб. | 1337.58 руб. | 1324 руб. |
| Nov-21-2025 | 1301.30 руб. | 1327.70 руб. | 1314 руб. |
| Oct-21-2025 | 1039.54 руб. | 1060.49 руб. | 1049.5 руб. |
| Sep-21-2025 | 1280.39 руб. | 1306.59 руб. | 1293 руб. |
| Aug-21-2025 | 1269.20 руб. | 1294.97 руб. | 1281.5 руб. |
| Jul-21-2025 | 1259.24 руб. | 1284.46 руб. | 1271.5 руб. |
Описание товара

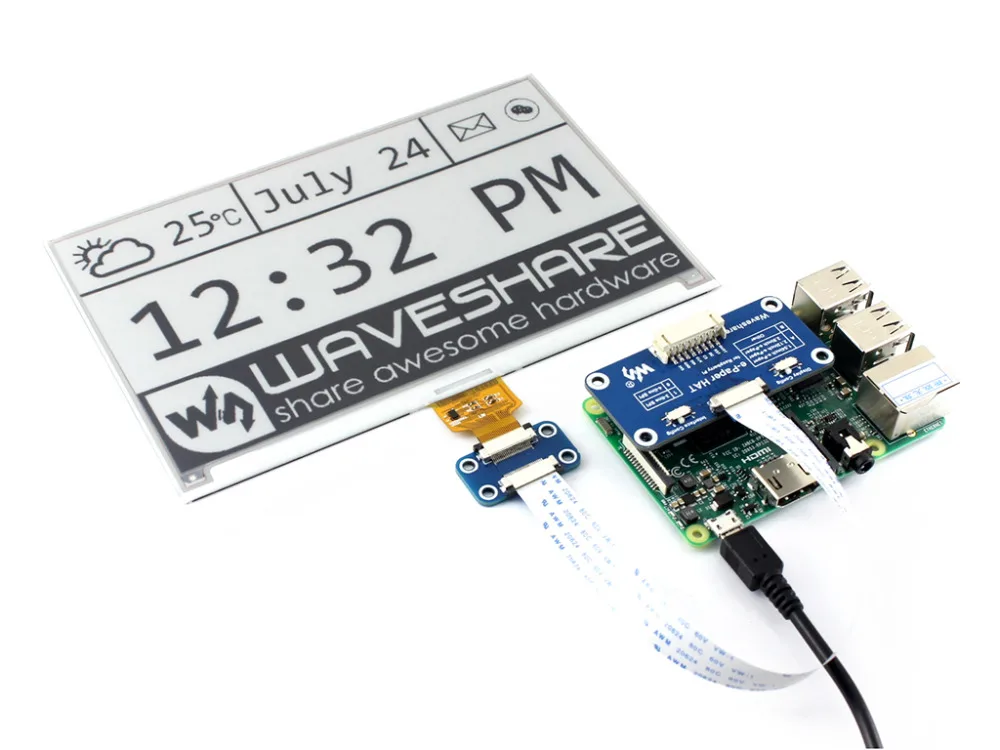

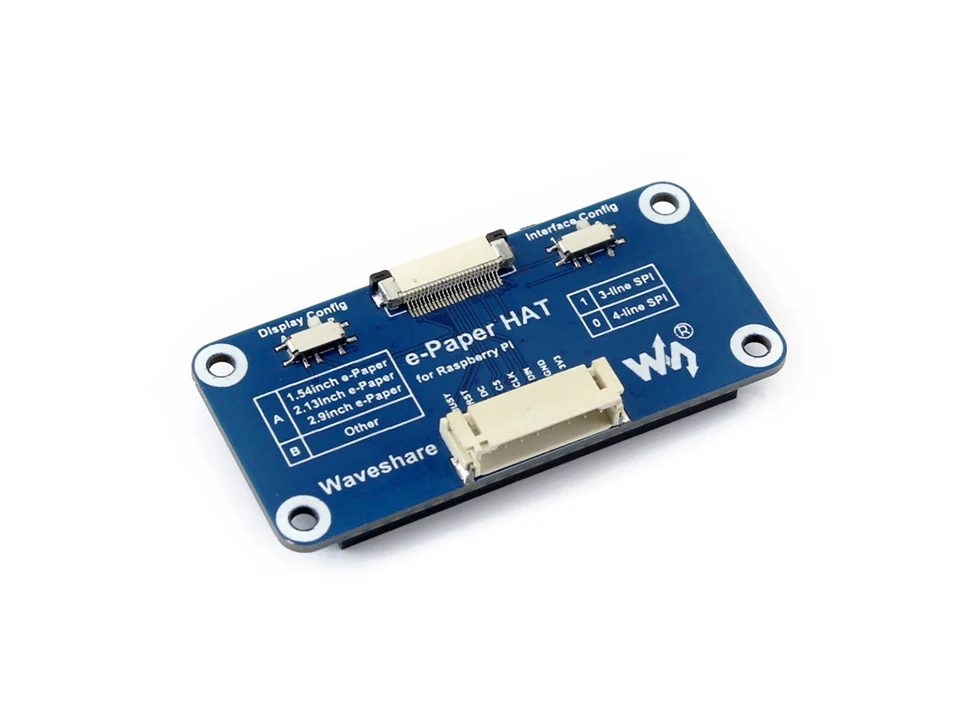

Универсальная шляпа водителя электронной бумаги, поддерживает различные Waveshare SPI e-Paper raw panels
Обзор
Это универсальная плата драйвера для электронных бумажных сыпучих панелей, может использоваться для управления различными SPI интерфейсами электронной бумаги из Waveshare.
Особенности

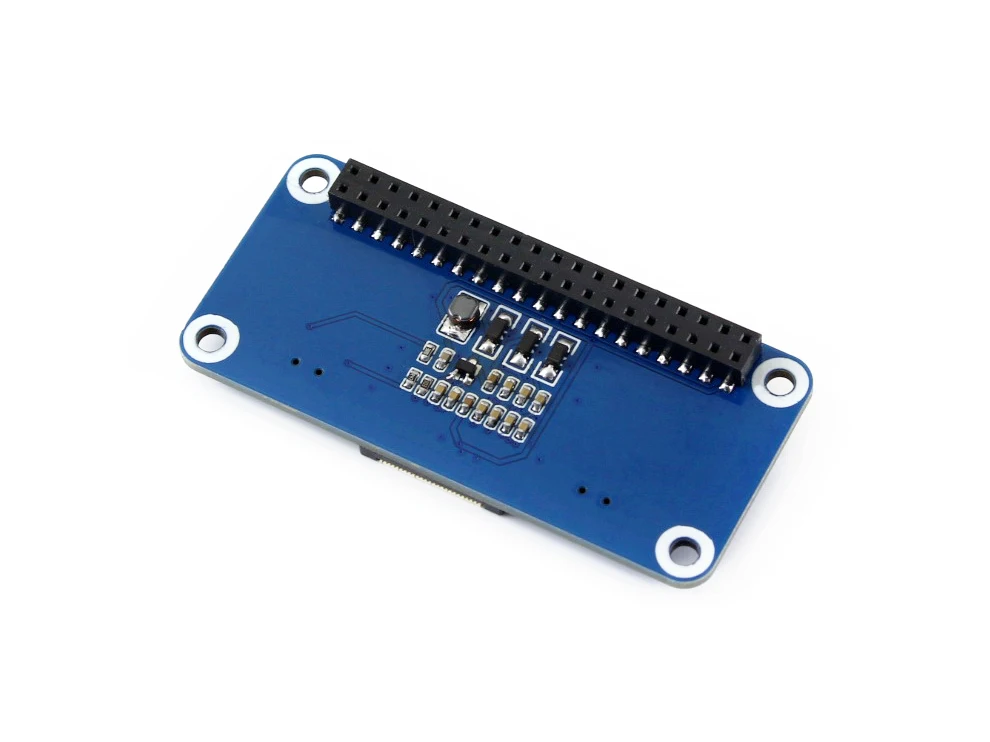

- Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат, Jetson Nano
- Интерфейс SPI, для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д.
- Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
- Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)
Технические характеристики
- Рабочее напряжение: 3,3 V ~ 5V
- Интерфейс: 3-провод SPI, 4-провод SPI
- Размер контура: 65 мм × 30,2 мм
- Размер монтажного отверстия: 3,0 мм
Интерфейс
| Символ | Описание |
|---|---|
| VCC | 3,3 V ~ 5V |
| GND | Наземный |
| DIN | SPI MOSI pin |
| CLK | SPI SCK pin |
| CS | Выбор чипа SPI, низкая активность |
| Постоянный ток | Выбор данных/команд (высокий для данных, низкий для команды) |
| RST | Внешний сброс, низкий уровень активности |
| Занят | Выход состояния работы, низкий уровень активности |
Размеры
Ресурсы для развития
Вики:Www.wav eshare.com/wiki/e-Paper_Driver_HAT
Посылка
Вес:0,021 кг
Примечание: электронная бумага и Raspberry Pi не включены.
- Шляпа водителя электронной бумаги x1
- Набор винтов RPi (2 шт.) x1
- PH2.0 20 см 8pin x1
2.
3.
Поддерживаемая электронная бумага
| Номер детали | Цвета | Серые весы | Разрешение | Размер дисплея (мм) | Размер контура (мм) | Время полного обновления (ов) | Частичное обновление | Интерфейс |
|---|---|---|---|---|---|---|---|---|
| 1,54 дюймовая электронная бумага | Черный, белый | 2. | 200 × 200 | 27,60 × 27,60 | 31,8 × 37,3 | 2. | И radic; | SPI |
| 1,54 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 200 × 200 | 27,60 × 27,60 | 31,8 × 37,3 | 8 | × | SPI |
| 1,54 дюймовая электронная бумага (C) | Желтый, черный, белый | 2. | 152 × 152 | 27,51 × 27,51 | 31,8 × 37,3 | 27 | × | SPI |
| 2,13 дюймовая электронная бумага | Черный, белый | 2. | 250 × 122 | 48,55 × 23,71 | 59,2 × 29,2 | 2. | И radic; | SPI |
| 2,13 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 212 × 104 | 48,55 × 23,71 | 59,2 × 29,2 | 15 | × | SPI |
| 2,13 дюймовая электронная бумага (C) | Желтый, черный, белый | 2. | 212 × 104 | 48,55 × 23,71 | 59,2 × 29,2 | 15 | × | SPI |
| 2,13 дюймовая электронная бумага (D) | Черный, белый | 2. | 212 × 104 | 48,55 × 23,71 | 59,2 × 29,2 | 2. | И radic; | SPI |
| 2,7 дюймовая электронная бумага | Черный, белый | 2. | 264 × 176 | 57,29 × 38,19 | 70,4 × 45,8 | 6 | × | SPI |
| 2,7 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 264 × 176 | 57,29 × 38,19 | 70,4 × 45,8 | 15 | × | SPI |
| 2,9 дюймовый e-Бумага | Черный, белый | 2. | 296 × 128 | 66,89 × 29,05 | 79,0 × 36,7 | 2. | И radic; | SPI |
| 2,9 дюймовый e-Бумага (B) | Красный, черный, белый | 2. | 296 × 128 | 66,89 × 29,05 | 79,0 × 36,7 | 15 | × | SPI |
| 2,9 дюймовый e-Бумага (C) | Желтый, черный, белый | 2. | 296 × 128 | 66,89 × 29,05 | 79,0 × 36,7 | 15 | × | SPI |
| 2,9 дюймовый e-Бумага (D) | Черный, белый | 2. | 296 × 128 | 66,90 × 29,06 | 79,0 × 36,7 | 2. | И radic; | SPI |
| 4,2 дюймовый e-Бумага | Черный, белый | 2. | 400 × 300 | 84,80 × 63,60 | 90,1 × 77,0 | 4. | × | SPI |
| 4,2 дюймовый e-Бумага (B) | Красный, черный, белый | 2. | 400 × 300 | 84,80 × 63,60 | 90,1 × 77,0 | 15 | × | SPI |
| 4,2 дюймовый e-Бумага (C) | Желтый, черный, белый | 2. | 400 × 300 | 84,80 × 63,60 | 90,1 × 77,0 | 15 | × | SPI |
| 5,83 дюймовая электронная бумага | Черный, белый | 2. | 600 × 448 | 118,80 × 88,26 | 125,4 × 99,5 | 3,5 | × | SPI |
| 5,83 дюймовая электронная бумага (B) | Красный, черный, белый | 2. | 600 × 448 | 118,80 × 88,26 | 125,4 × 99,5 | 14 | × | SPI |
| 5,83 дюймовая электронная бумага (C) | Желтый, черный, белый | 2. | 600 × 448 | 118,80 × 88,26 | 125,4 × 99,5 | 26 | × | SPI |
| 7,5 дюймовый e-Бумага | Черный, белый | 2. | 800 × 480 | 163,20 × 97,92 | 170,2 × 111,2 | 5 | × | SPI |
| 7,5 дюймовый e-Бумага (B) | Красный, черный, белый | 2. | 640 × 384 | 163,20 × 97,92 | 170,2 × 111,2 | 16 | × | SPI |
| 7,5 дюймовый e-Бумага (C) | Желтый, черный, белый | 2. | 640 × 384 | 163,20 × 97,92 | 170,2 × 111,2 | 16 | × | SPI |
Время полного обновления: Местное освежающее время без передачи сети, при освежении через сетевое соединение обычно занимает 1-5 минут, в зависимости от типа сети, качества подключения, размера изображения, И так далее.
