CC25xxАвтономный писатель (расширенная версия)

(Master chip 120M master frequency)

Официальный сайт:Lunkedz.com

Адрес загрузки компьютерного программного обеспечения:Флуоресцентный

Руководство по эксплуатации:Флуоресцентный

Расширенные возможности платы

1. Дисплей OLED с использованием 128*64.
2. Добавьте звуковой сигнал.
3. Поддержка нескольких изображений, до 8 программ.
4. VT pin использует выделенный IC для увеличения перегрузки по току, защиты от короткого замыкания.
5. Контрастность каждого байта и двойная проверка CRC32 более стабильны и надежны.
6. Поддержка загрузчика + записи приложений.

I. Описание функций

1. Устройство, основанное на CC-Debugger5Line внеполосном писателе.
2. Устройство поддерживает функцию онлайн обновления. Поддержка новых релейнесесmcu.
3. Оборудование useUSB HIDCommunication, установка свободного привода.
4. Код PartFLASHWrite, который надежно хранится в deviceMCUIn.
5. Устройство поддерживает использование шифрования idnumber и сжигание кода прокатки.
6. Само устройство может установить пароль, чтобы предотвратить повреждение конфигурации писателя.
7. Устройство может ограничивать количество времени записи и количество раз, когда запись отображается в режиме реального времени.
8. Устройство поддерживает внешние кнопки и может быть записано онлайн.
9. Скорость сжигания писателя в режиме реального времени.
10. Устройство offer3.3V, 5v выходной ток больше than500MA. Напряжение может быть установлено автоматически.

Два. Показать инструкции

1. Индикатор: зеленый светильник указывает на правильное написание, красный светильник указывает на сбой при сжигании. Процесс письма одновременно яркий.

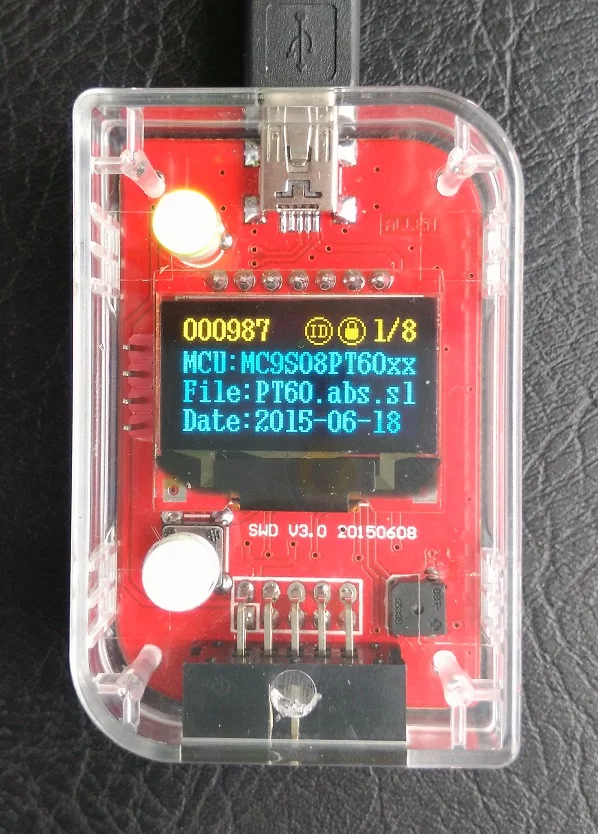

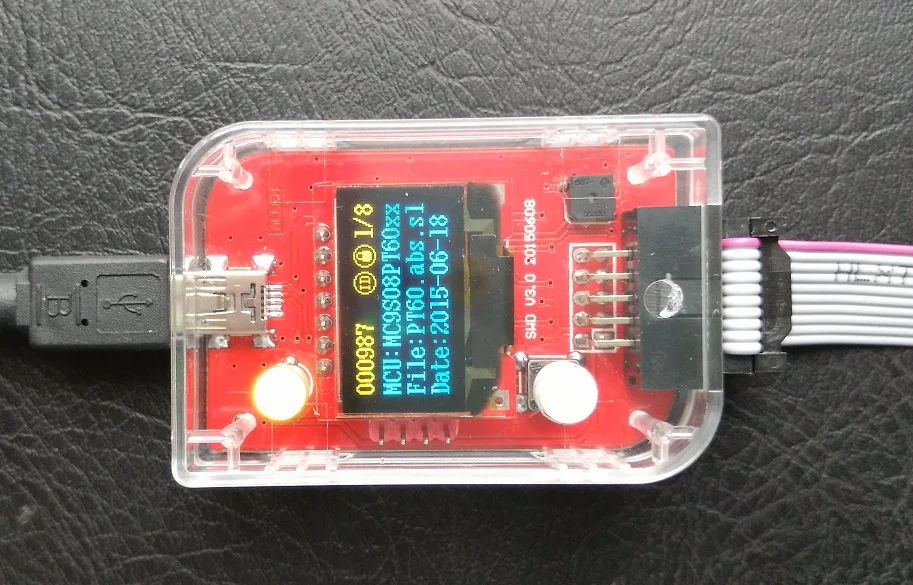

2. Oled-дисплей: режим ожидания для отображения оставшегося количества стрельбы, MCU модели, имени файла записи, даты и другой информации, запись при написании показывает процент прогресса в записи F-XX, E-XX),FIndicates записывает вспышку, и E означает запись EEPROM.
3. Описание значка:Указывает, что запись включена EEPROM,Указывает, что включен код прокрутки,Означает, что шифрование ID включено,Указывает, что чип был зашифрован и что 1/8 представляет текущее зеркало и общее количество изображений.

Три. Онлайн-обновление

1. Сначала нажмите и удерживайте клавишу программирования, затем устройство включается до тех пор, пока не появится режим обновления!».

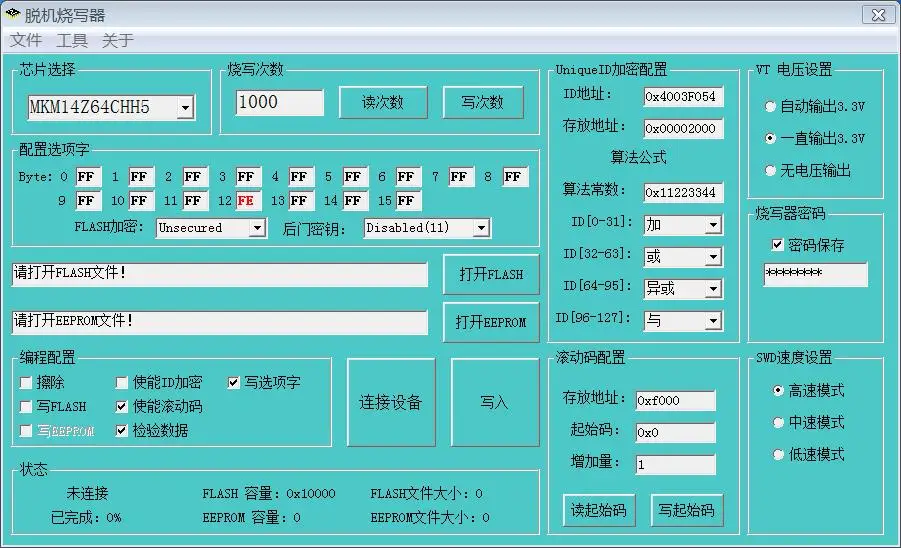

2. OpenPCSoftware, Соединительные устройства, точечные инструменты-меню обновления, откройте файл обновления, нажмите кнопку обновления.

Четыре. Переключение зеркала

1. Когда устройство включено, нажмите клавишу программирования до звукового сигнала.
2. Нажмите кнопку, чтобы переключить зеркало.
3. Нажмите клавишу программирования для выхода или дождитесь автоматического выхода.

Пять. Поддерживающий чип

1. Серия CC2530.
2. Серия CC2531.
3. Серия CC2540.
4. Серия CC2541.
5. Серия CC2543/44/45.

Шесть. Описание штифта

1. (VTНапряжение 1,8-5 В).
2. NC
3. Dd rrrrrr
4. NC
5. Постоянный ток
6. GND
7. GND
8. + 5 ВOutputImax = 500 мА)
9. Сброс
10. Ключ(Внешняя кнопка программирования) 3-5 в вы можете поддерживать несколько подключений.)

Семь. Описание подключения

1. Основные контакты: VT, DD, DC, GND, RESET, пять контактов.
2. Режим один: 3,3 V системы, VT средства ухода за кожей стоп, таким образом, что 3,3 V выход можетВыход.
3. Двухстороннее: 5V система (в том случае, если MCU Поддержка 3,3 V мы можем принять способ), 5V средства ухода за кожей стоп подключения VT средства ухода за кожей стоп высшему разряду.
4. Другое напряжение системы или ток целевой платы больше 500мА, рекомендуется использовать самопитание целевой платы, ввод настроек VT pin.

Описание послепродажного обслуживания:

1. Экспресс-доставка товара в течение одного месяца Бесплатная почтовая гарантия на бесплатные запчасти, бесплатно в течение одного года не может помочь почтовой гарантии (кнопка, интерфейс, повреждение корпуса и фрагментация дисплея, не в гарантии)
