Характеристики
9Kw 380V / 220V электродвигатель привода шпинделя АТС 6.4Nm 22A с длинной головкой ISO30 & BT30
История изменения цены
*Текущая стоимость 189 525,15 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 240697.29 руб. | 245511.76 руб. | 243104 руб. |
| Jan-20-2026 | 195211.5 руб. | 199115.95 руб. | 197163 руб. |
| Dec-20-2025 | 236906.90 руб. | 241644.11 руб. | 239275 руб. |
| Nov-20-2025 | 235011.32 руб. | 239711.49 руб. | 237361 руб. |
| Oct-20-2025 | 187630.78 руб. | 191383.17 руб. | 189506.5 руб. |
| Sep-20-2025 | 231221.7 руб. | 235845.1 руб. | 233533 руб. |
| Aug-20-2025 | 229325.46 руб. | 233912.64 руб. | 231618.5 руб. |
| Jul-20-2025 | 227430.92 руб. | 231979.86 руб. | 229704.5 руб. |
Описание товара

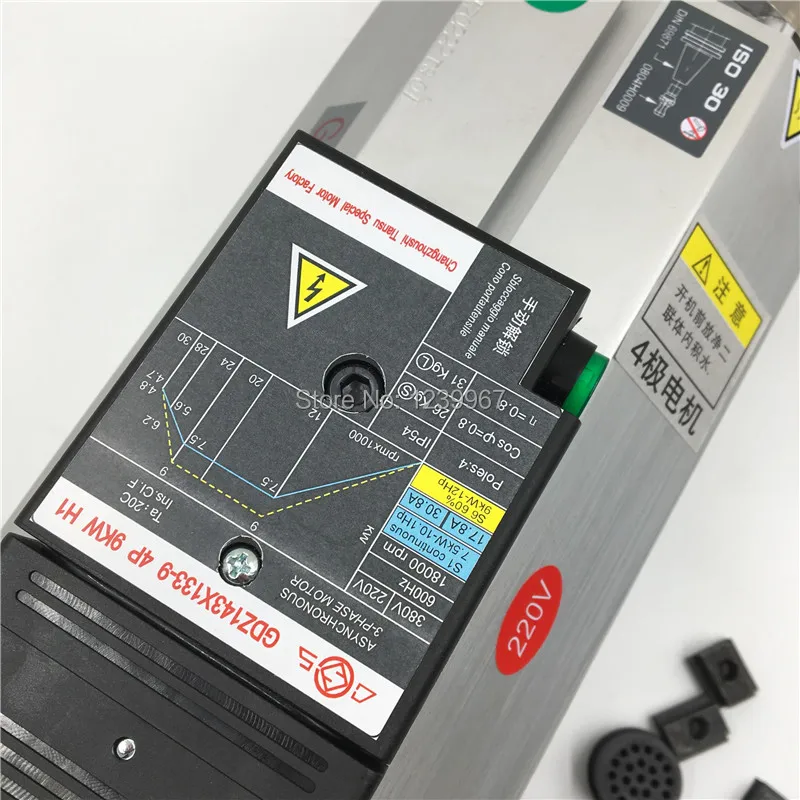

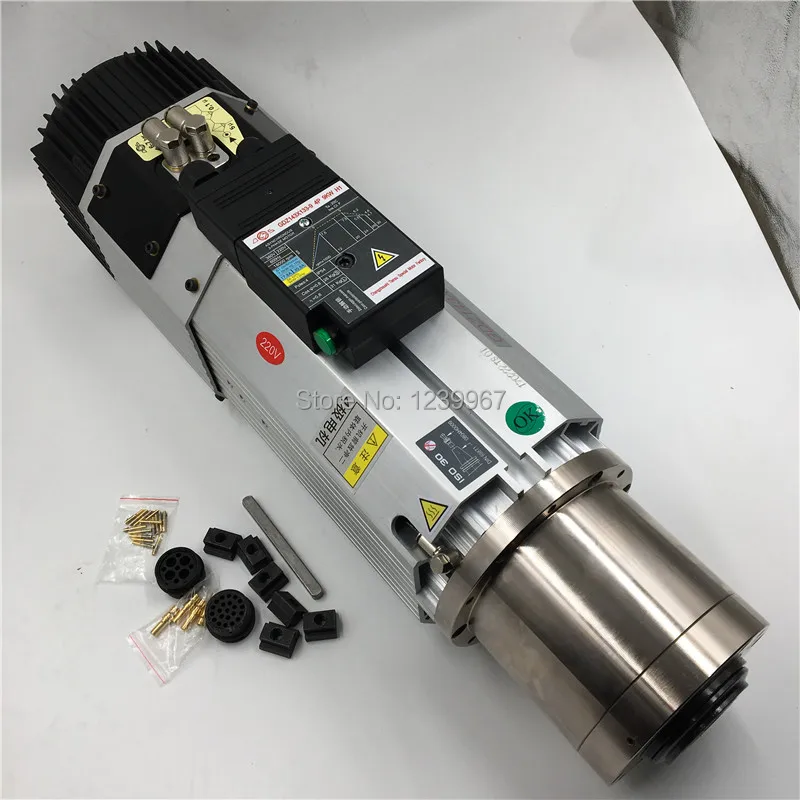

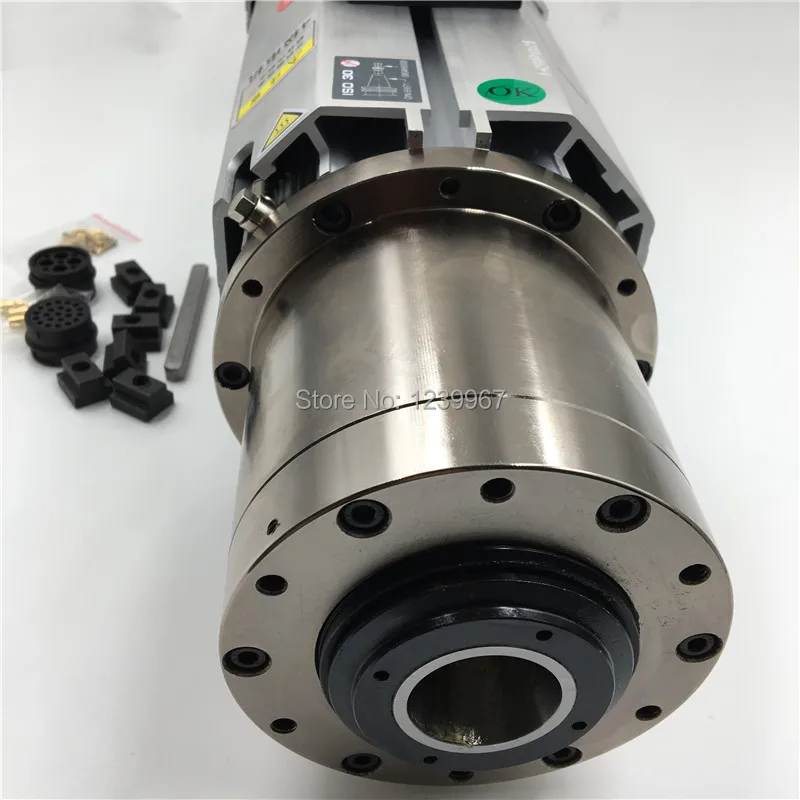

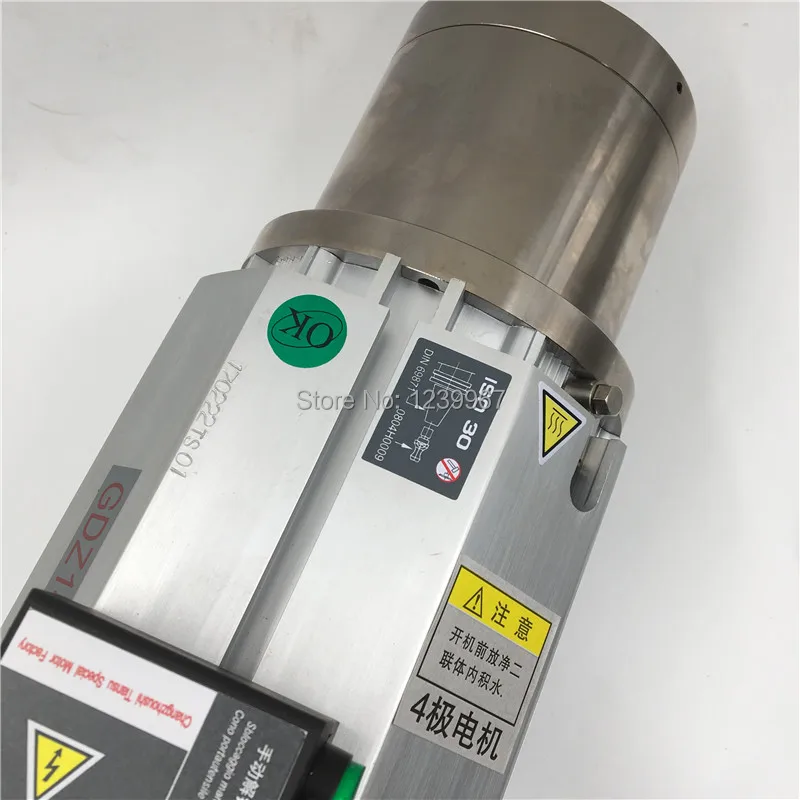

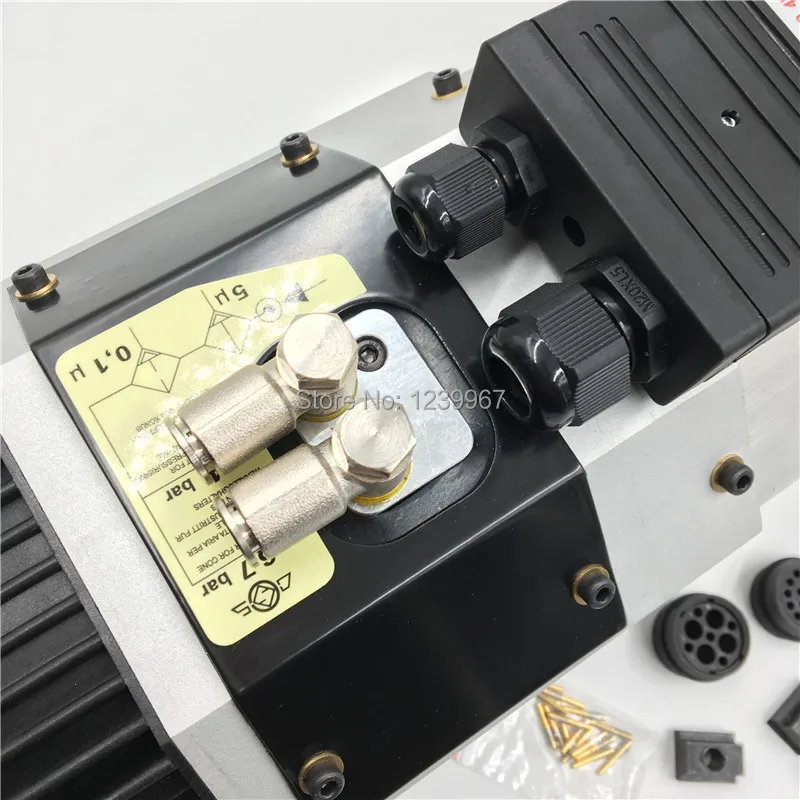

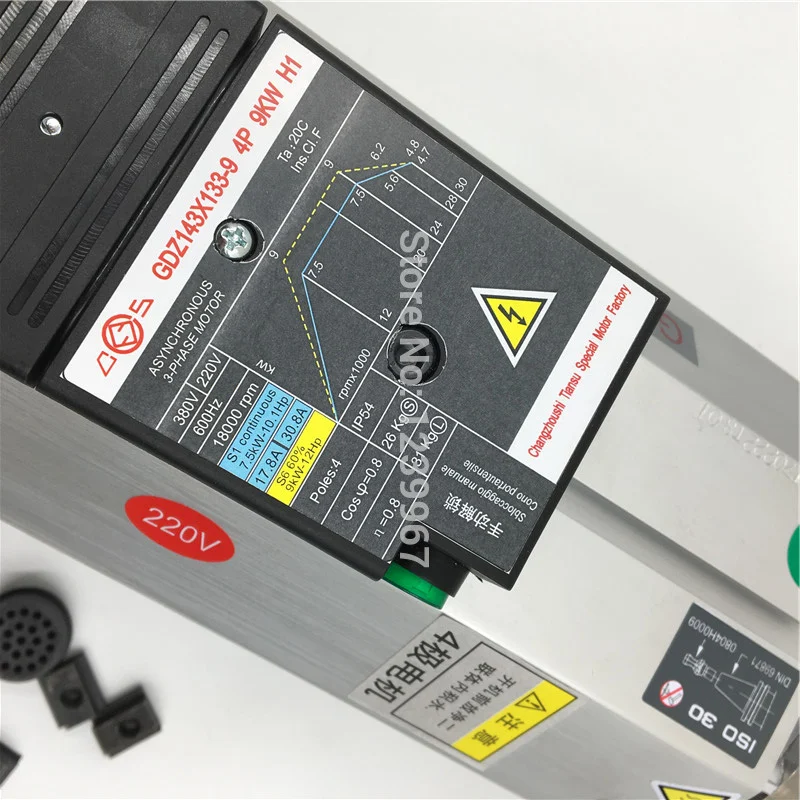

9 кВт 380В/220В электродвигатель привода шпинделя АТС 6.4нм 22А длинная головка ISO30/BT30 12000 ~ 24000 об/мин Замена Италия шпиндель HSD ATC CNC машина
Технические характеристики
|
Номер модели |
GDZ143X133-9 L |
|
Бренд |
Чаншэн (Сделано в Китае) |
|
Тип продукта |
Трехфазный асинхронныйАвтоматическое изменение инструмента (ATC) мотор шпинделя |
|
Номер полюса |
4 |
|
Номинальная мощность (кВт) |
9 кВт |
|
Номинальное напряжение (В) |
380В/220В y-соединение (Пожалуйста, оставьте сообщение) |
|
Номинальная скорость (об/мин) |
18000 об/мин |
|
Ток (А) |
22A |
|
Частота (Гц) |
400 Гц |
|

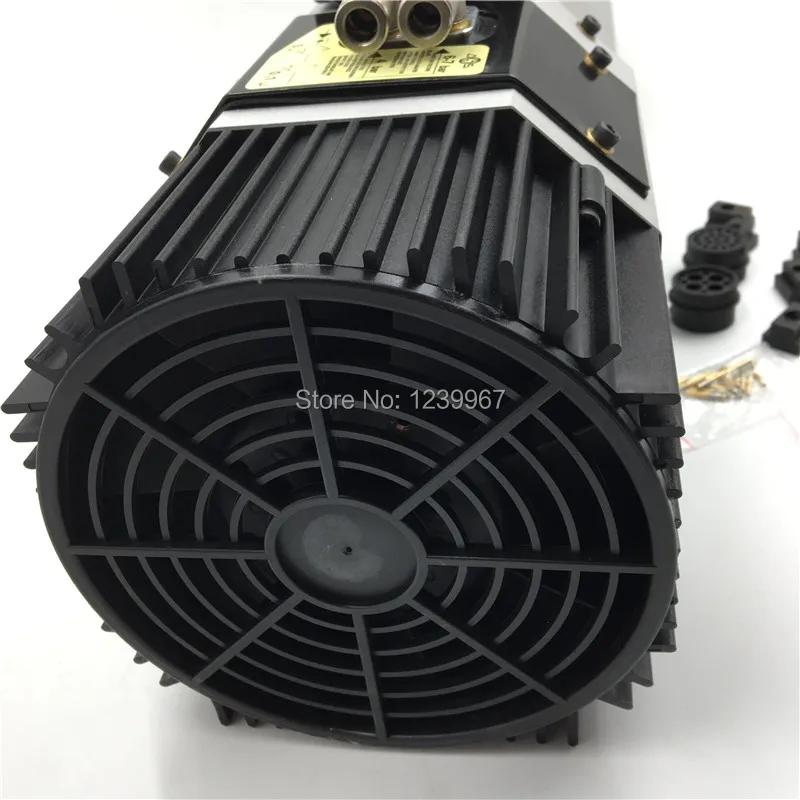

Охлаждение |
С воздушным охлаждением |
|
Тип подшипника |
2 × 7011C P4 , 2 × 7009C P4 |
|
Длина/ширина/высота (мм) |
510/133/133 |
|
Смазка |
Смазка |
|
Соединение носа |
BT30/ISO30 ( Обеспечить себя) |
|
Время ремонта |
Подшипник (полгода), шпиндель (один год) |
|
Вес |
30 кг |
|
Промышленное применение |
Для гравировальных станков с ЧПУ |
|
Сертификация |
ISO9001-2000 |

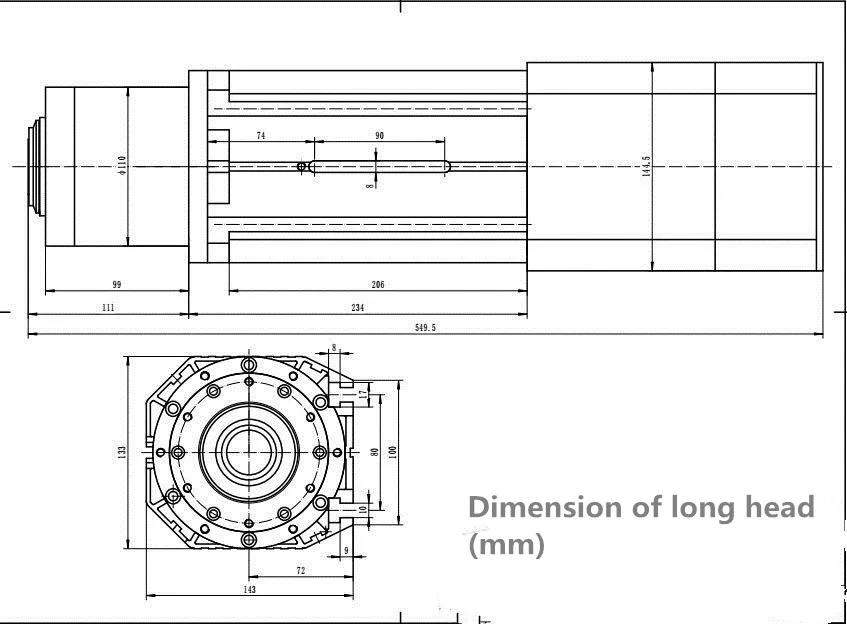

Размеры
Схема проводки

Характеристики двигателя шпинделя
1) импортные подшипники хорошего качества, длительный срок службы.
2) Применение: фрезерование, гравировка, сверление всех видов станков с ЧПУ.
3) Есть шпиндель водяного охлаждения, шпиндель воздушного охлаждения и самоохлаждающий шпиндель на ваш выбор.
4) Каждый двигатель шпинделя должен пройти процесс полировки, улучшить концентрацию шпинделя для увеличения срока службы двигателя.
Обратите внимание: |
- Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не устанавливать базальную частоту (заводская установка составляет 50 Гц), моторизованный мотор шпинделя выгорит после запуска;
- Максимальная частота, частота разрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой на инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя двигателя;
- Избыточный ток составляет 120% от номинального тока; Перегрузка составляет 100%, время 5s;
- Частота несущей устанавливается мощностью шпинделя, 8 кГц для моторизованного шпинделя менее 10 кВт, 5 кГц-для шпинделя более 10 кВт;
- Время ускорения и время замедления 10s и 20s соответственно, если исходный ток превышает номинальный ток и требуется защита, это должно увеличить время ускорения.
- I/O фазовая защита также должна быть установлена выше функции защиты инверторов и моторизованных шпиндельных двигателей.
- Подключение инвертора и трехфазной мощности шпинделя, припой инвертора трехфазного шнура питания на вилке 1(U1),2(V1),3(W1), 4-заземляющий провод. Затем инвертор подключен к внешнему источнику питания и начинает работать, затем проверить, соответствует ли направление вращения шпиндельного двигателя его указанию направления, если несовместимо, немедленно отключите и замените два провода на трехфазный источник питания соединительного инвертора и моторизованный мотор шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения.
- Линии электропитания должны быть сделаны водонепроницаемыми и защитными мерами. Соединение между моторизованным шпиндельным мотором и инвертором не должно превышать 25 м. Когда шнур питания шпинделя с водяным охлаждением соединяет Клеммную колодку, его необходимо согнуть в u-образную форму и зафиксировать на нижней части клеммного блока, а затем подключить, чтобы защитить конденсированную воду шнура питания в клеммном блоке.
- Другой, используйте экранирующие линии электропередачи, чтобы предотвратить его помехи
Больше шпинделя также доступно по лучшей цене, при необходимости, свяжитесь с нами.
1. Водяное охлаждение: 300 Вт, 800 Вт, 1,2 кВт, 1,5 кВт, 2,2 кВт, 3 кВт, 4 кВт, 3,5 кВт, 4,5 кВт, 5 кВт
2. Воздушное Охлаждение: 800 Вт, 1,5 кВт, 2,2 кВт, 3,5 кВт, 4,5 кВт, 6 кВт, 7,5 кВт, 12 кВт
3. Охлаждение самостоятельно: 400 Вт
4.ATC Шпиндель: охлаждение водой: 1.5kw,2.2kw,5.5kw,6kw,7.5kw
Охлаждение воздухом: 8 кВт, 9 кВт (такой же HSD)
5. Уплотнительное боковое Шпиндель: 350w,550w,700w,750w,1.1kw,1.8kw,2.2kw
У нас также есть Шпиндельный двигатель, соответствующий инвертору (VFD), Колле, захватчику и т. д. если вам нужны другие виды деталей, пожалуйста, не стесняйтесь связаться с нами.
