RS232 уровень Bluetooth беспроводной Серийный модуль передачи HC06 slave DB9 гнездовой

RS232 уровень Bluetooth беспроводной Серийный модуль передачи HC06 slave DB9 гнездовой

Приобретайте этот продукт, чтобы не предоставлять схематическую схему и схему PCB, в качестве последовательного порта, только ПРЕДОСТАВЛЯЙТЕ инструмент для отладки последовательных портов, не предоставляйте одночиповую компьютерную тестовую программу, не настраивайте функцию верхней машины, не покупайте!

Будьте осторожны!Не подключайте питание к сигнальному контакту, что может привести к постоянному повреждению продукта!

Разница между хостом и рабом

Хост может быть только с машинного соответствия, с мобильными телефонами, компьютерами, такими как соответствие, также не может быть поиск, подходит для двух устройств непосредственно через bluetooth последовательный порт связи, например, между микрокомпьютером с одним чипом и микрокомпьютером с одним чипом, кабелем последовательного порта и микрокомпьютером с одним чипом и т. д. Использование метода и последовательного порта;

От функций и различных функций bluetooth компьютеров, bluetooth мейнфреймов, большинства bluetooth мобильных телефонов, PDA, PSP и других интеллектуальных терминальных пар, от машины не может совпадать.

Вы можете сочетать только между хостом и машиной по одному.

Ниже приведен модуль Bluetooth, используйте соответствующую видео ссылку, скопируйте на адресную панель браузера, вы можете открытьМодуль Bluetooth в сочетании с компьютерным видео:Флуоресцентный
Модуль Bluetooth в сочетании с WM мобильным видео:Флуоресцентный
Модуль Bluetooth в сочетании с мобильным видео Android:Флуоресцентный
Модуль Bluetooth и микроконтроллер (например, контроллер Arduino, можно считать вашим микроконтроллером), чтобы сделать беспроводную серийную связь видео:Флуоресцентный

Характеристики продукта:
1. Основной модуль использует HC-06 для извлечения интерфейса из модуля, включая уровень RS232VCC, GND, TXD, RXD и RS232 уровни женской головки
2Светодиодный индикатор показывает состояние подключения bluetoothМигание указывает на отсутствие подключения Bluetooth и часто указывает на то, что Bluetooth подключен и открывает порт

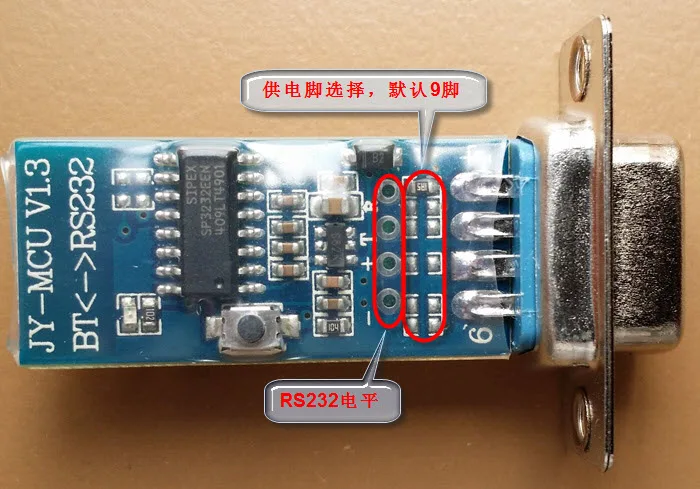

3, модуль должен иметь внешнюю мощность для работы, мощность может быть выбрана через резистор DB9, за исключением 2, 3, 5, других контактов ввода,Защита от обратного хода,Входное напряжение 3,6 ~ 6 в, при несопряжении ток составляет около 30 мА, около 10 мА После сопряжения,Входное напряжение запрещено более 7 в!
4, DB9 интерфейс дляСтандартный уровень RS232,Допустимы только сигнальные контакты TXD, RXD и GND
5Открытое пространство, эффективное расстояние 10 метров (уровень мощности класс 2),Не гарантируем качество соединения за пределами этого расстояния
6После сопряжения, он будет использоваться в полный дуплексПорт DB9 поддерживает 1200BPS до 115200bps, обычно используется скорость передачи данных,Нет необходимости знать любой протокол Bluetooth, только поддержка8 бит данных, 1 бит стоп-бит (проверка четности может быть установлена)Формат связи, который также является наиболее широко используемым форматом связи, не поддерживает другие форматы.
7, в Нет подключения bluetooth (т. Е. Мигание светодиода)Поддержка скорости передачи данных, имени и пароля сопряжения через инструкции AT,Установите параметры для экономии энергии. После подключения Bluetooth автоматически переключается в режим передачи

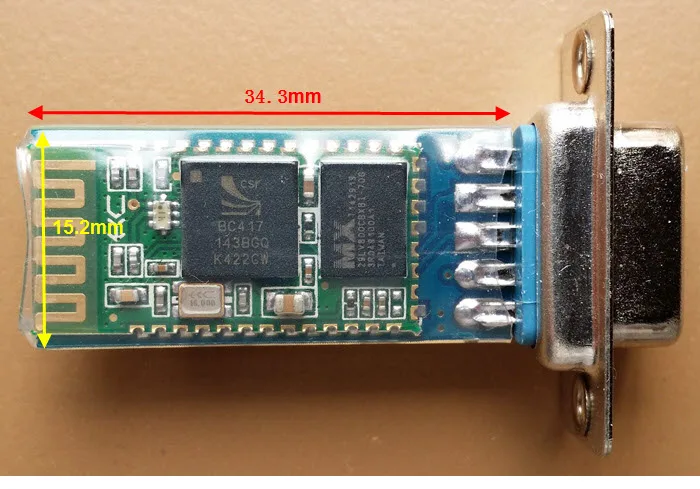

8. Малый размер, за исключением DB9 Размер соединителя для (3,43 см * 1,52 см), заводского производства патч для обеспечения качества патч.И рукава прозрачные термостойкие, как пылезащитные, так и красивые и антистатические.

9. Ссылка подчиненная, которая не может быть сопряжена с компьютером, хостом bluetooth, большинством мобильных телефонов, КПК, PSP и т. Д.

Использование продукта:

После совпадения так же, как фиксированная скорость передачи данных последовательного порта с помощью can, до тех пор, пока "фиксированный БОД, 8 бит данных, И белое паритетное оборудование формата связи последовательного порта может непосредственно заменить оригинальный кабель последовательного порта и не нужно модифицировать программу.Такие как сбор данных, умный автомобиль, Серийный порт принтера, наружный решетчатый экран управления и т. Д.

В сочетании с компьютерным подходом для компьютера и оборудования, через Bluetooth последовательную связь, использование таким же образом, как и последовательный порт

В сочетании с мобильным телефоном: подходит для мобильных телефонов и устройств через последовательный порт bluetooth, с использованием метода и последовательного порта

Сопряжение с хостом bluetooth: подходит для двух устройств для прямой связи через последовательный порт bluetooth, например, один чип и микроконтроллер, последовательный порт провода и один чип, используя тот же метод, что и последовательный порт

Гибкое использование:

Преобразование скорости передачи данных, потому что приемник и отправитель могут выбрать соответствующую скорость передачи данных, которая может использоваться в качестве устройства для преобразования скорости передачи данных, когда данные маленькие.

Товар можно приобрести:

1. Сварочный испытательный модуль, без корпуса

Следующая информация не предоставляется и отклоняется по каким-либо причинам.

1. Инструкции по бумаге и cd-rom

2. Оригинальные дизайнерские документы, включая SCH файлы и PCB файлы, но не ограничиваясь ими

3. Различные процедуры испытаний SCM

4, другие интеллектуальные устройства (такие как PDA, PSP, различные бренды мобильных телефонов и т. Д.) серийные процедуры

5. Другая информация, за исключением информации, предоставленной выше

Ниже приведен модуль, физическая карта
