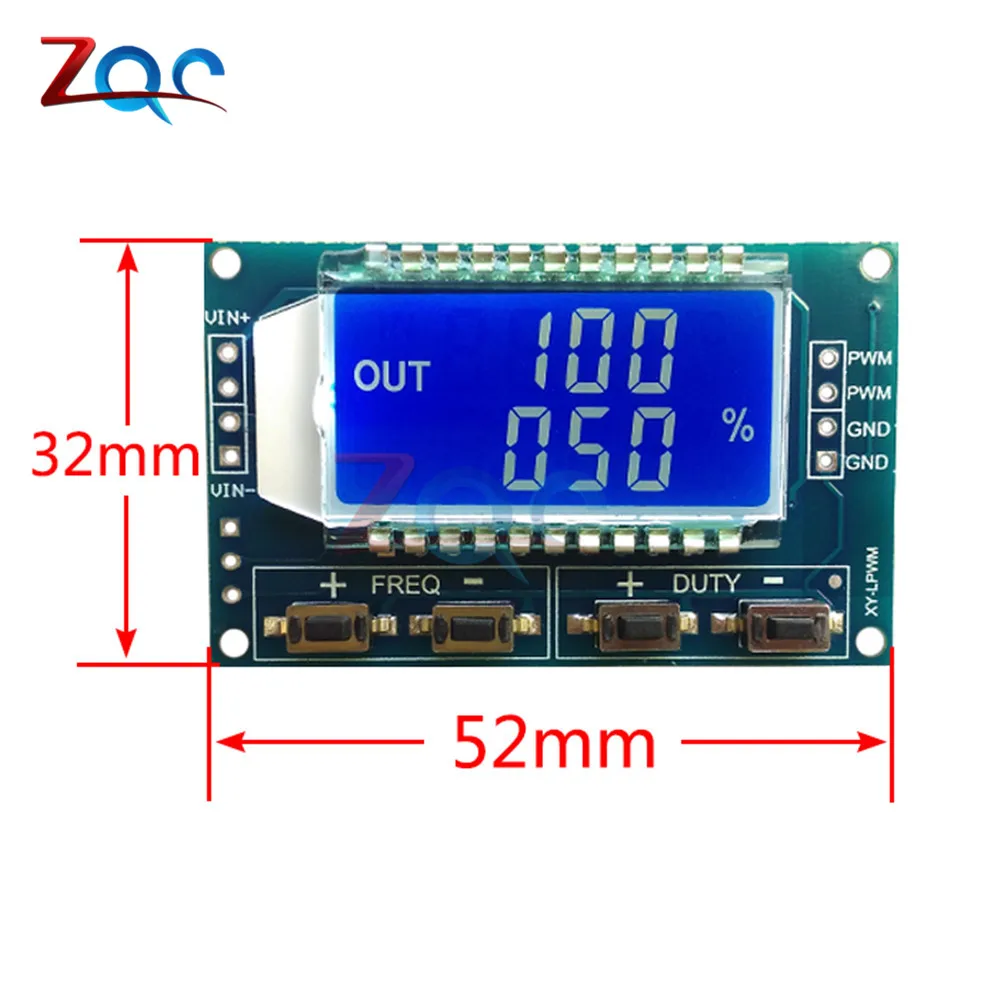

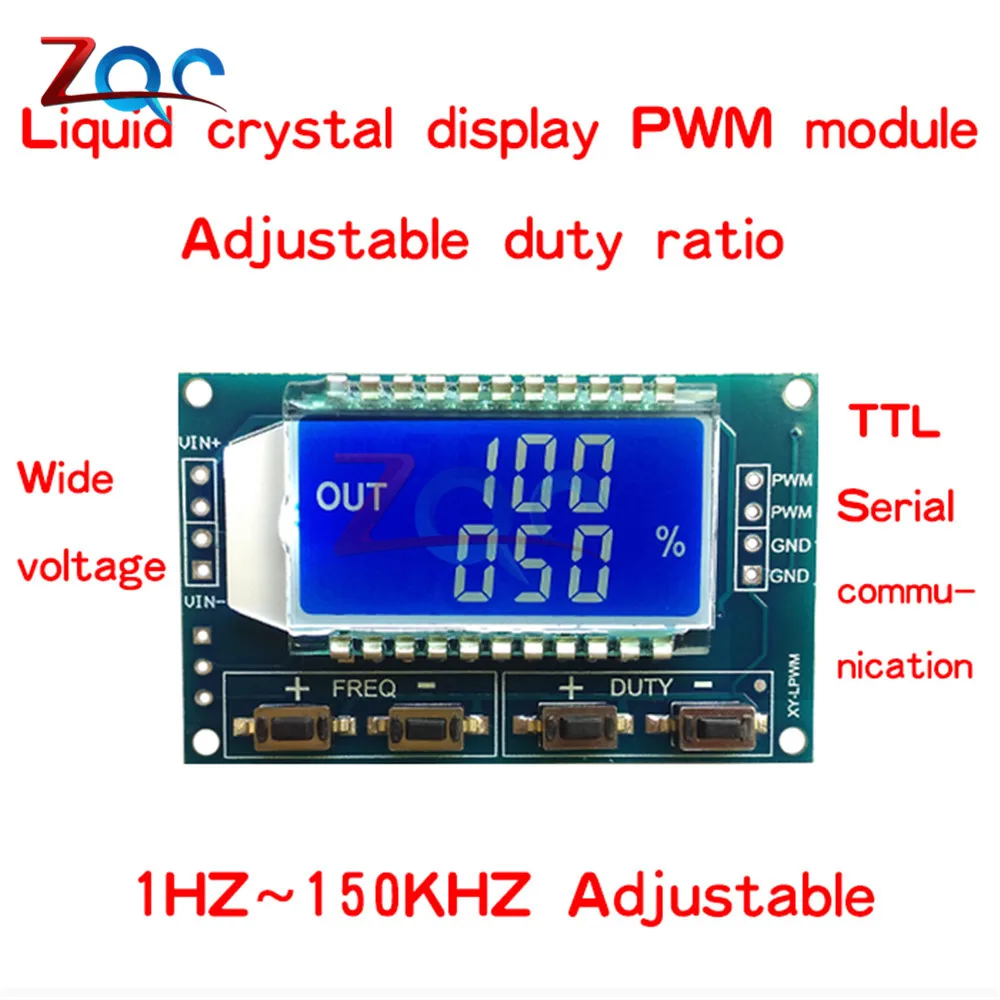

Генератор сигналов PWM импульсная Частота Рабочий цикл регулируемый модуль ЖК

Генератор сигналов PWM импульсная Частота Рабочий цикл регулируемый модуль ЖК

2 канал ПВМ сигнала genenrator

Особенности: Два независимых PWM генератора могут контролировать частоту, рабочий цикл Широкий диапазон частот, высокая точность Можете заказать серию связи Во-первых, описание модуля: Частота делится на три серии: XXX (без запятых): самый маленький блок-1 Гц, диапазон-1 Гц-999 Гц XX. Д х Ш х В (Запятая в десять): минимальная единица является 0,1 кГц; Целый ряд 0,1 кГц-99,9 кГц X.X.X. (есть три запятых): самый маленький блок-1 кГц; Диапазон-1 кГц-150 кГц Частота отображения, например: "100" означает, что PWM выходной Пульс 100 Гц "54,1" указывает на PWM выходной Пульс 54,1 кГц "1.2.4". Показывает, что импульсный выход PWM составляет 124 кГц Рабочий цикл в диапазоне: от 0 до 100 Трехчастотный рабочий цикл одинаковый, все параметры нелетучие. Параметры: Рабочее напряжение: 5-30 в, Поддержка питания micro USB 5,0 в Частотный диапазон: 1 Гц-150 кГц Точность частоты: ± 2% Выходной ток: <30 мА Амплитуда выхода: Стандартный 5Vp-p (регулируемый) Температура: -30 -70 °C В-третьих, параметры: Модуль имеет три кнопки [набор], [вверх], [вниз] Нажмите клавишу [Set] для отображения четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2) перед параметрами передачи, там будет соответствующее имя параметра flash. Нажмите [вверх], [вниз], чтобы задать значение текущего параметра (Длительное нажатие может быстро добавить или вычесть). Две PWM каждая имеет три предустановленных частоты, интерфейс отображения частоты, длительное нажатие [SET] ключ для переключения между тремя типами частот, три типа частотного цикла-одинаковое значение. (XXX: диапазон 1 Гц-999 Гц; XX.x: диапазон 0,1 кГц-99,9 кГц; X.X.X .: в диапазоне 1 кГц-150 кГц и т. д.). В-четвертых, объем: Как генератор сигналов квадратной волны, который генерирует сигнал квадратной волны; Для отправки сигнала на Драйвер шагового двигателя; Регулируемая генерация импульсов для использования чипов; Производим переменный импульсный сигнал, цепь, связанная с управлением (PWM затемнения, скорость). В-пятых, последовательный Скорость передачи данных: 9600 bps Бит данных: 8 Остановка биты: 1 Паритет: нет Регулятор давления газа: Нет 1. Установите частоту ШИМ "S1FXXXT": настройка частоты PWM1 ХХХ Гц (001 -999) "S1FXX. XT ": частота PWM1 XX. X KHZ (00,1-99,9) "S1F: X.X.X.T": PWM1 настройка частоты XXX KHZ (0.0.1 -1.5.0 ..) "S1": PWM1 "S2": PWM2 "F": частота D: рабочий цикл "T"-это конечный флаг Установите рабочий цикл ШИМ "S1DXXXT": настройка рабочего цикла PWM1 XXX; (001 -100) "S2DXXXT": установить PWM2 рабочий цикл XXX; (001 -100) Успешная Настройка возврата: вниз; Аварийное переключение: падение.

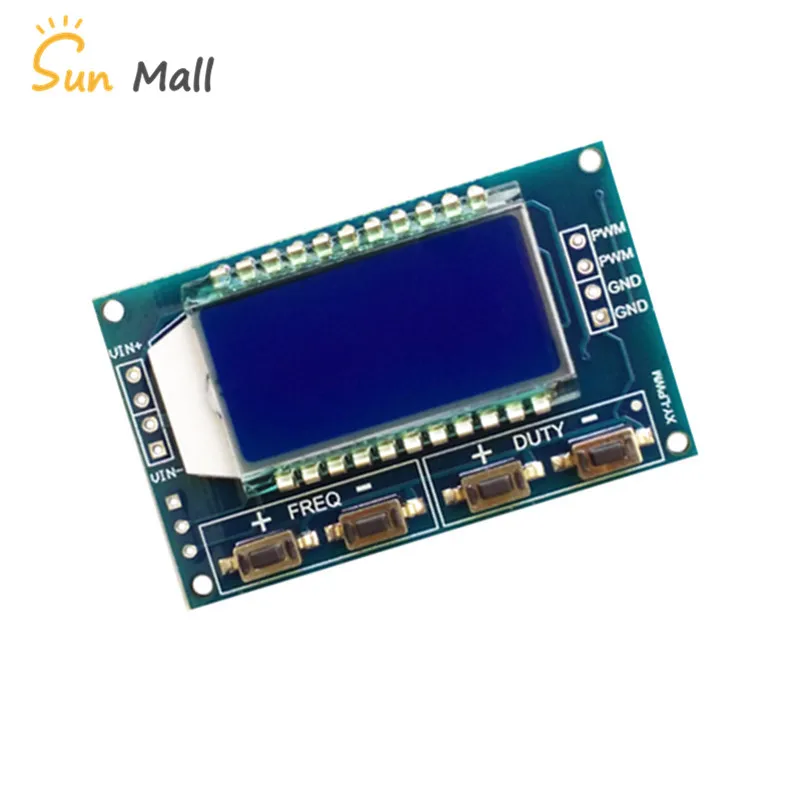

1 канал сигнала Генератор PWM частота импульсов рабочий цикл регулируемый модуль ЖК-дисплей Дисплей 1Hz-150Khz 3,3 V-30V PWM плата Модуль гибкий кабель

3 канала PWM генератор сигналов

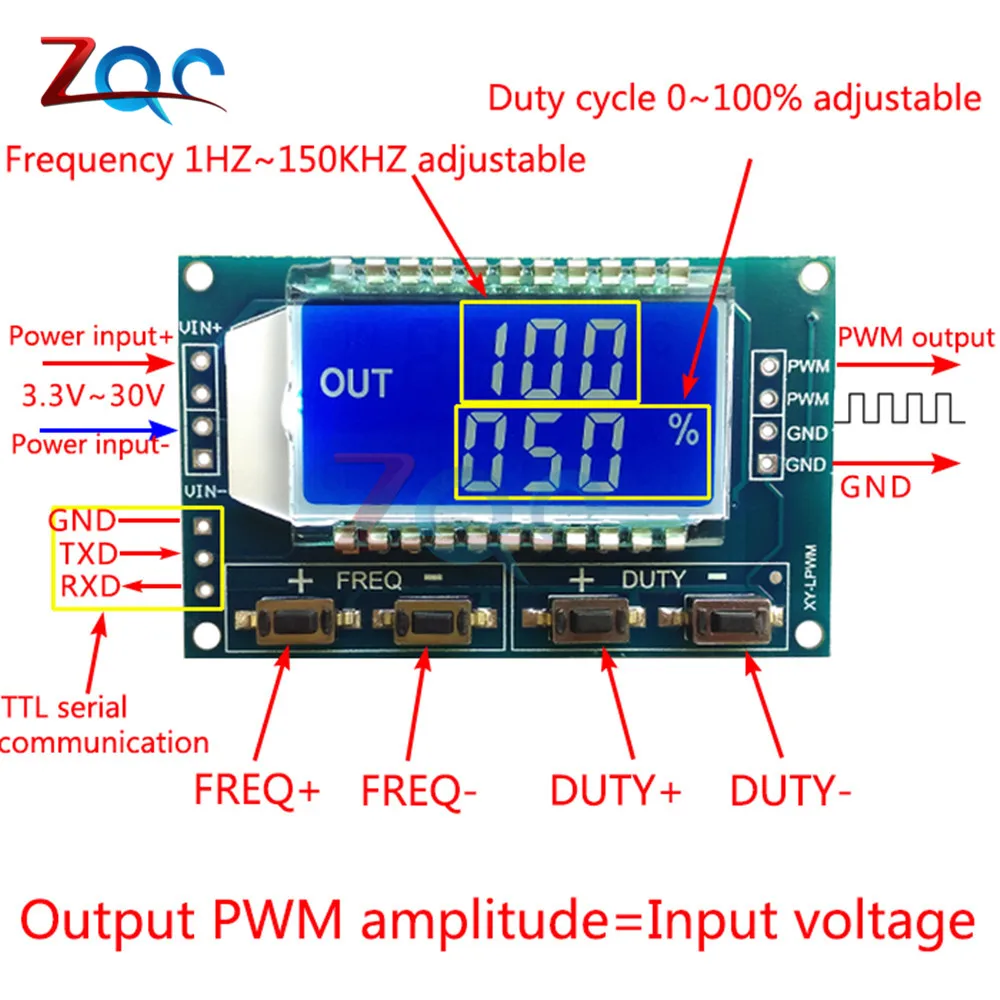

Описание: WM выход, широкий диапазон частот, рабочий цикл регулируется независимо Частота делится на четыре серии, автоматическое переключение 1. XXX (без запятых): Минимальный блок-1 Гц, диапазон значений-1 Гц-999 Гц 2. X. XX (запятой в сотне мест) 0,01 кГц, диапазона значений является 1,00 кГц-9,99 кГц 3, XX. Д х Ш х В (Запятая в десять): минимальная единица является 0,1 кГц: диапазона значений 10,0 кГц-999 кГц 4. X.X.X (comma находится в десяти сот месте): Минимальный блок-1 кГц: диапазон значений-1 кГц-150 кГц Частота отображения: 100 дает PWM выход 100 Гц импульса 101 дает PWM выход 1,01 K импульса 54,1 дает PWM выход 54,1 кГц импульса 1.2.4 дает PWM выходной Пульс 124 кГц Значения рабочего цикла колеблются от 0 до 100%, где 100% выражено в %. Все параметры настройки, сохранение выключения питания Особенности: Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен для контроля частоты и рабочего цикла Широкий диапазон частот, высокая точность Серийное общение, TTL уровень Параметры: Рабочее напряжение: 3,3-30 V. Частотный диапазон: 1 Гц-150 кГц Точность частоты: точность в каждом диапазоне составляет около 2% Мощность зарядки сигнала: выходной ток может быть около 5 -30 мА Выходная Амплитуда: амплитуда ШИМ равна напряжению питания Температура окружающей среды: -20 -70 ℃. Применение: Используется как квадратный генератор волн, генерирует квадратный волновой сигнал для экспериментальной разработки и использования Использует генерировать квадратную волну, которая контролирует драйвер двигателя Генерирует Регулируемый Пульс для использования MCU Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (PWM скорость затемнения и другие приложения) Серийное управление (одноchip TTL уровень связи) Связь стандарт: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольные цифры: нет Регулятор давления газа: Нет Частота ШИМ "F101": Установите частоту 101 Гц (001 -999) "F1.05": Установите частоту 1,05 кГц (1,00-9,99) "F10.5": Установите частоту до 10,5 кГц (10,0-99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 -1.5.0) Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 -100) Как и D050, установите рабочий цикл PWM на 50% Прочитайте набор параметров Отправьте строку «чтение», чтобы прочитать заданные параметры. Возврат успеха: вниз; Сбой установки возврата: осень.

1 канал 1 Гц-150 кГц ШИМ импульсная Частота Рабочий цикл регулируемый генератор сигналов

Описание: PWM генератор сигналов, прямоугольная волна генератор сигналов Используется для генерации прямоугольного волнового сигнала, который поставляется к двигателю постоянного тока или драйверу шагового двигателя Комбинируйте драйвер для реализации затемнения, регулирования скорости, управления электромагнитным клапаном и т. д. однако невозможно напрямую управлять такими нагрузками, как электрические фонари, двигатели и СОЛЕНОИДНЫЕ клапаны. Особенности: Можно выбрать два режима: Режим PWM-частота (непрерывная), рабочий цикл, количество импульсов регулируется; Импульсный режим-время ширины положительного импульса, время ширины отрицательного импульса, время задержки запуска и Регулируемое количество импульсов. С кнопкой запуска и остановки, может управлять выходом и остановкой сигнала Широкий диапазон входного напряжения 3,3-30V, с анти-Защита от неправильной полярности, 5,08 мм терминал проводки Параметры: Рабочее напряжение: 3,3-30V, с анти-Защита от неправильной полярности Частотный диапазон: 1 Гц-150 кГц, точность около 2% Диапазон рабочего цикла: 0-100%, 1% шаг Количество импульсов: 1-9999 или бесконечное (дисплей «----» означает бесконечность) Время задержки на выходе: 0,000 s-9999s, минимум может быть установлен 1 мс Положительная и отрицательная ширина импульса Длина: 0,000 s-9999s, минимум может быть установлен 1 мс Емкость сигнала: менее 30 мА Амплитуда выходного сигнала: амплитуда равна напряжению питания Размер: 60 мм * 32 мм * 10 мм
