Характеристики
NEMA23 Гибридный сервопривод DSP замкнутый цикл шаговый двигатель 2нм 3 фазы + 20 ~ 50VDC
История изменения цены
*Текущая стоимость 7 781,31 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 9882.37 руб. | 10080.95 руб. | 9981 руб. |
| Jan-23-2026 | 8014.95 руб. | 8174.57 руб. | 8094 руб. |
| Dec-23-2025 | 9726.83 руб. | 9921.5 руб. | 9823.5 руб. |
| Nov-23-2025 | 9648.77 руб. | 9841.94 руб. | 9744.5 руб. |
| Oct-23-2025 | 7703.63 руб. | 7857.35 руб. | 7780 руб. |
| Sep-23-2025 | 9493.23 руб. | 9683.40 руб. | 9588 руб. |
| Aug-23-2025 | 9415.54 руб. | 9603.50 руб. | 9509 руб. |
| Jul-23-2025 | 9337.49 руб. | 9524.30 руб. | 9430.5 руб. |
Описание товара

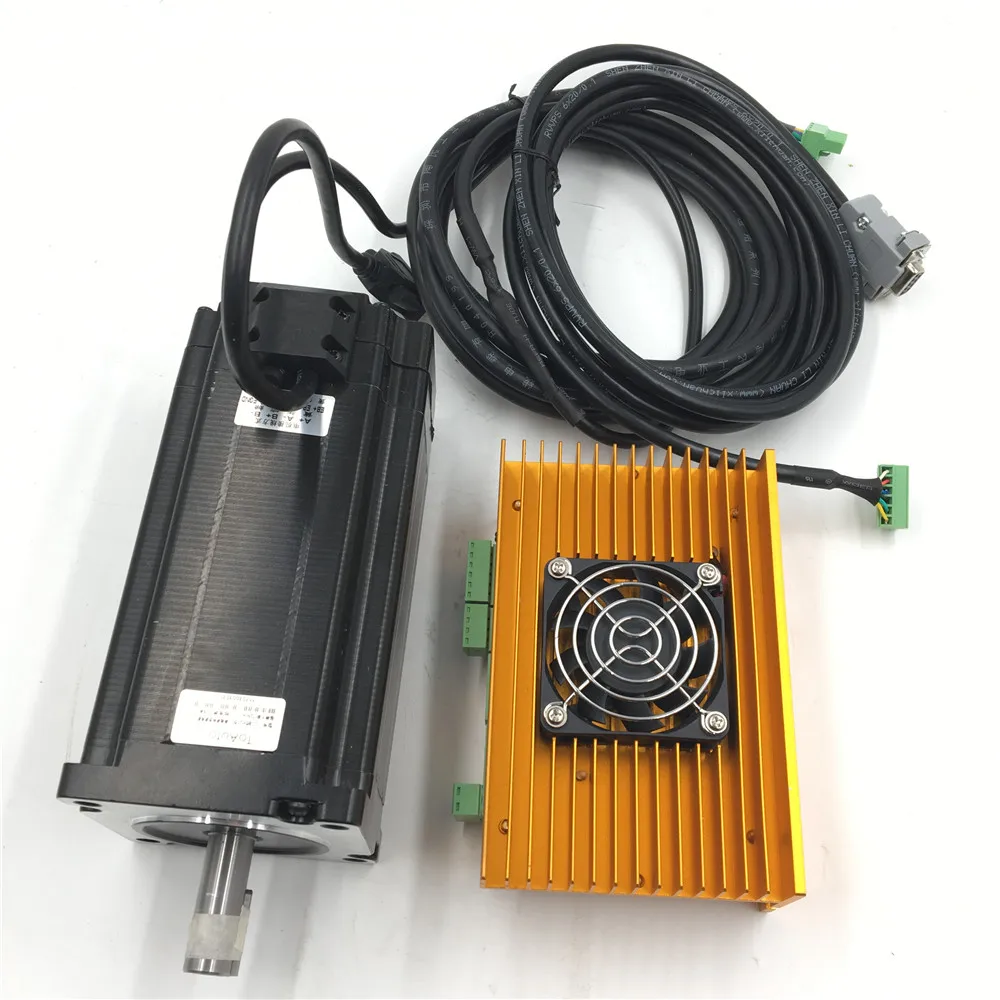

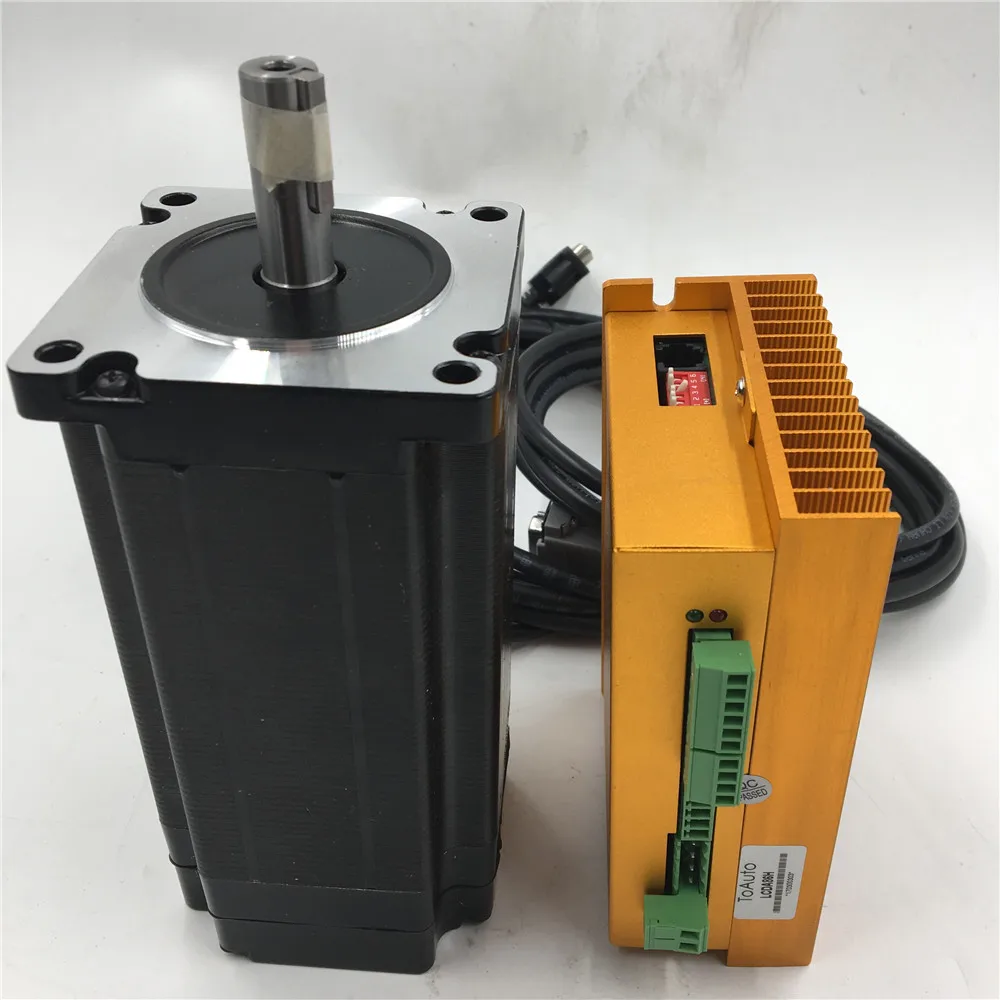

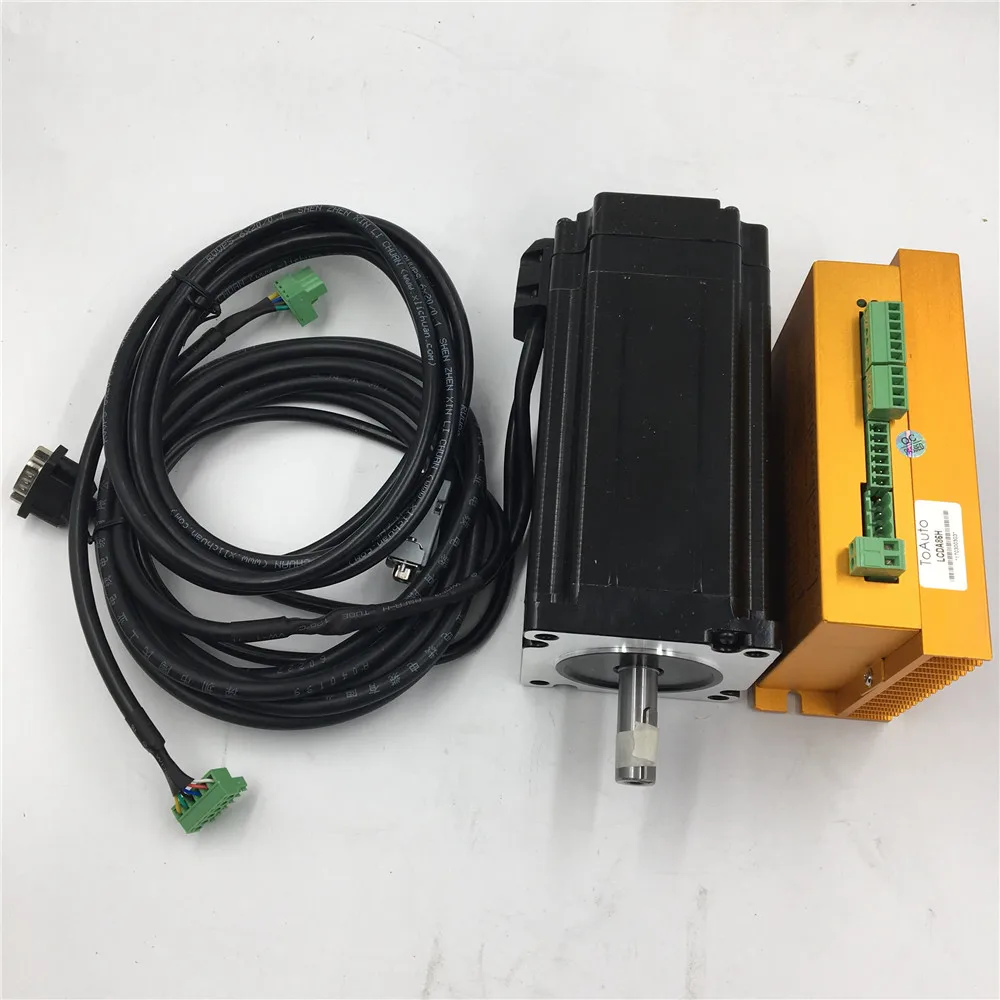

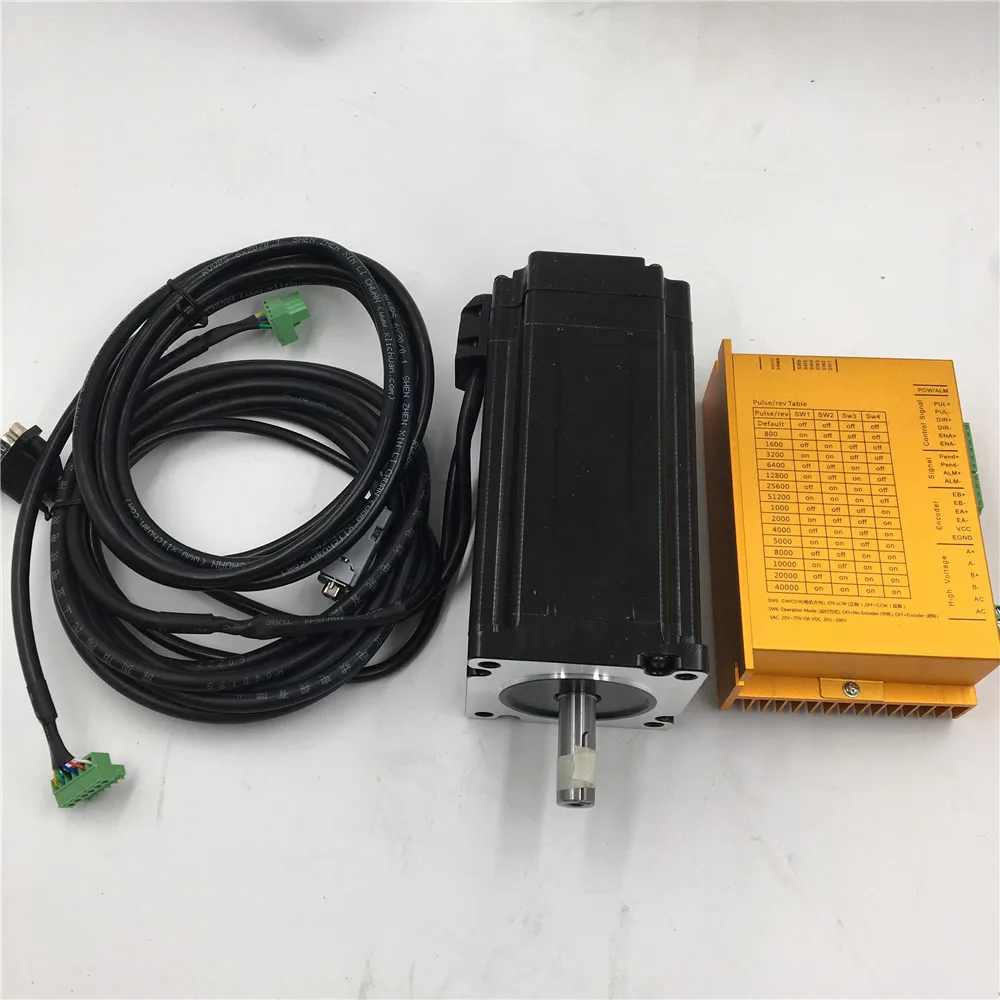

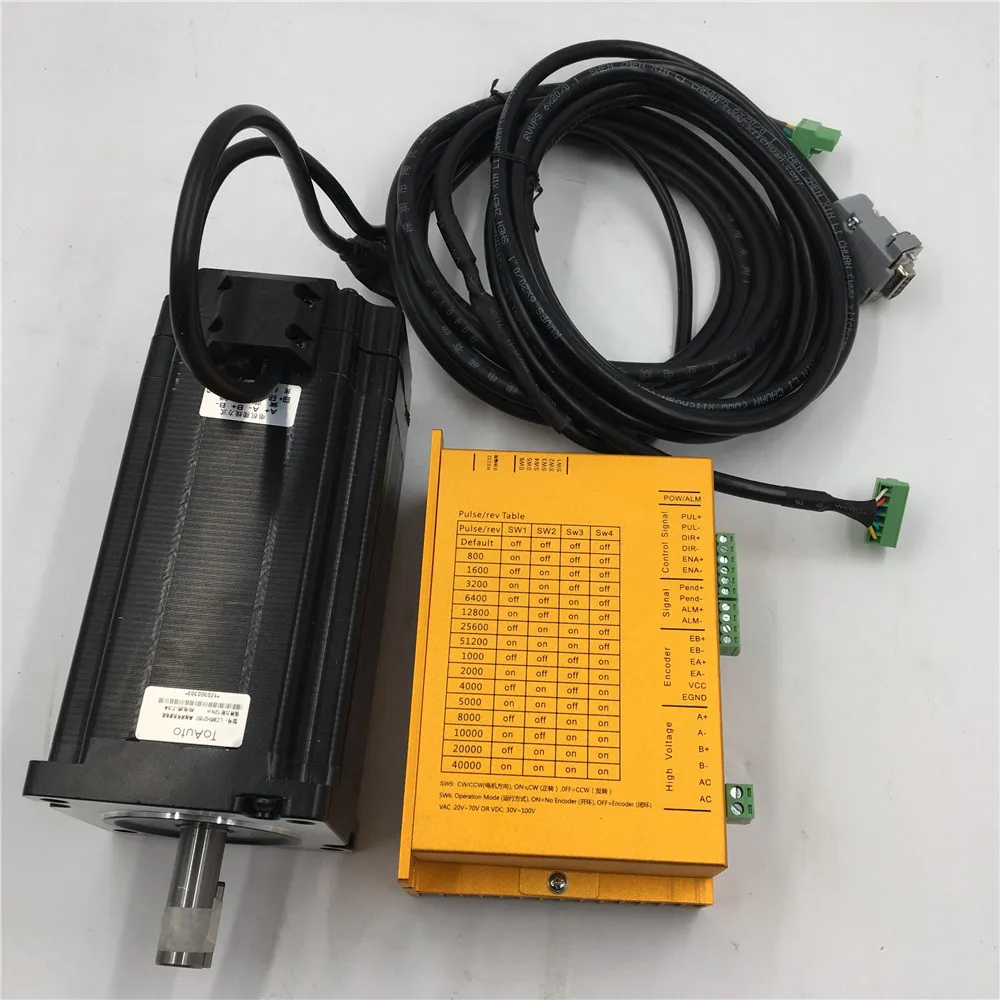

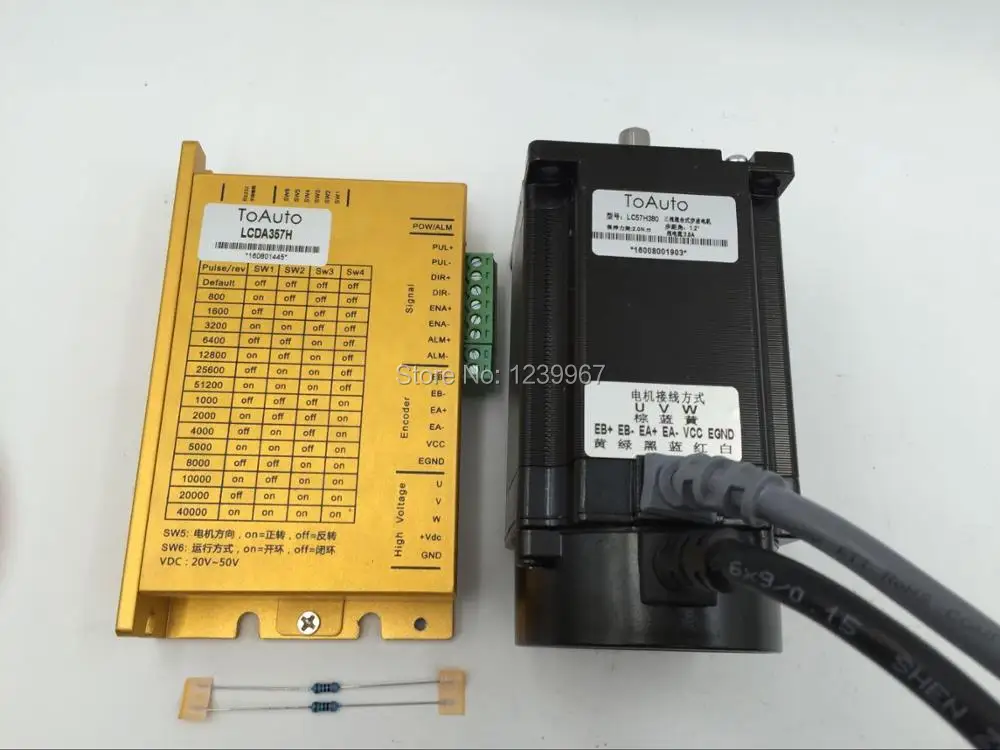

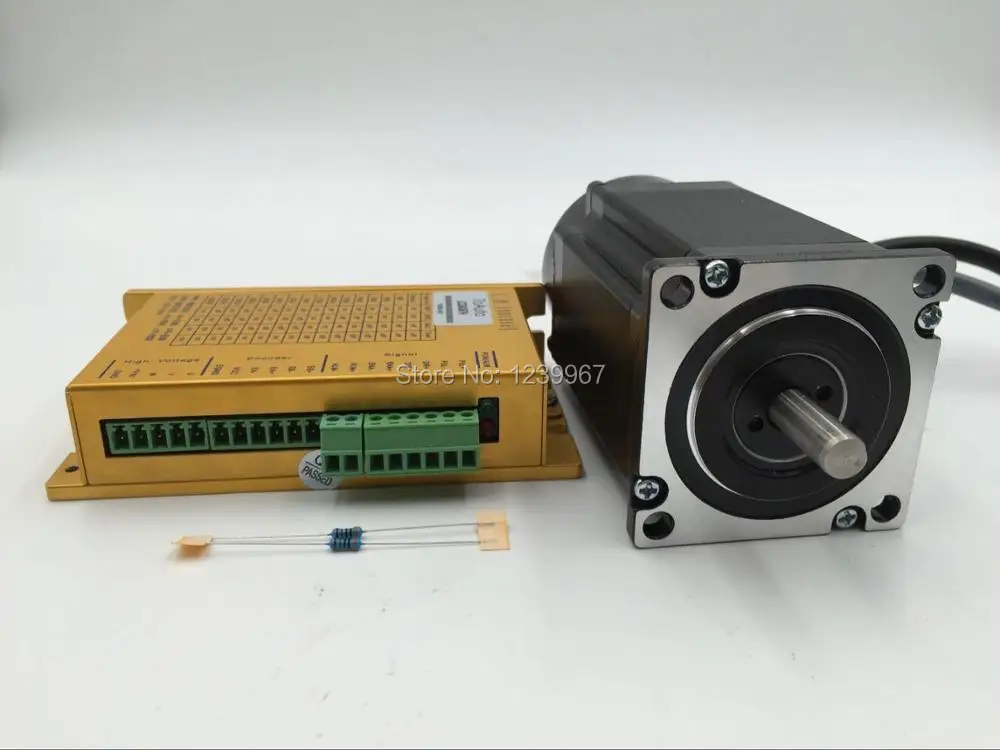

NEMA23 2NM комплект шагового двигателя с замкнутым циклом 3 фазы 18 ~ 50VDC 57 мм Гибридный сервопривод Комплект LC57H380 + LCDA357H CNC гравировка новая

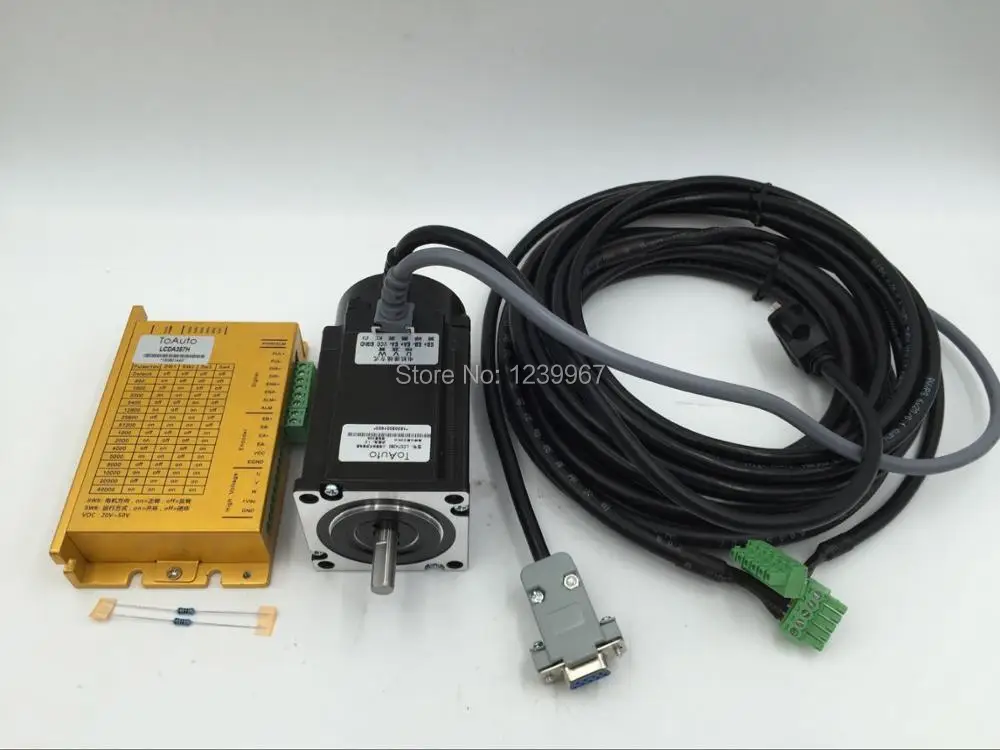

1. Упаковка:
| 1 | 3 фазы NEMA23 замкнутый цикл шаговый двигатель 1 шт | LC57H380 |
| 2 | Трехфазный шаговый двигатель с замкнутым контуром 1 шт. | LCDA357H |
| 3 | 1 шт. 3 м кабель кодировщика. Если вам нужны более длинные кабели, пожалуйста, свяжитесь с нами | |
2. Применение:
Подходит для всех видов оборудования и приборов для автоматизации малого и среднего размера.
Такие какМашина для резьбы, машина для зачистки проводов, маркировочная машина, автомат для резки, лазерная машина, инструмент для печати, медицинское оборудование, ЧПУ и т. Д.Это эффективно для оборудования с низким уровнем шума и высокой скоростью.

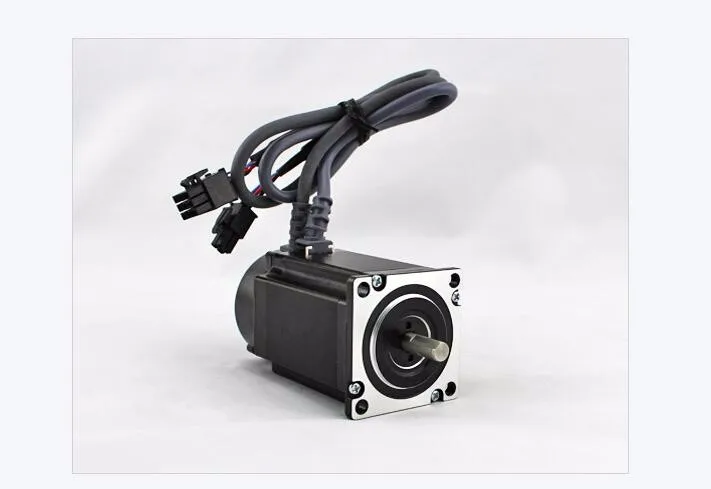

3, 3 фазы NEMA23 57 мм замкнутый цикл шаговый двигатель электрические характеристики
| Модель | Фаза | Держатель Крутящий момент | Фаза Ток | Двигатель Длина | Инерция вращения | Вес | Кодировщик Ppr |
| LC57H355 | 3 | 1 Нм | 3.5A | 55 + 22 мм | 0,3 г. М2 | 1 кг | 1000 |
| LC57H380 | 3 | 2 нм | 3.5A | 80 + 22 мм | 0,5 г. М2 | 1,4 кг | 1000 |
| LC57H3100 | 3 | 3 Нм | 4A | 100 + 22 мм | 0,7 г. М2 | 1,8 кг | 1000 |
4,3 фаза NEMA23 57 мм замкнутый цикл шаговый двигатель Механические Размеры:

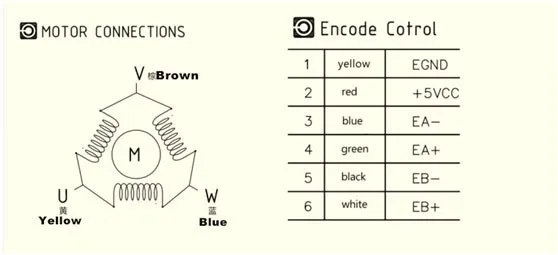

5, 3 фазы NEMA23 57 мм замкнутый цикл шаговый двигатель схема проводки

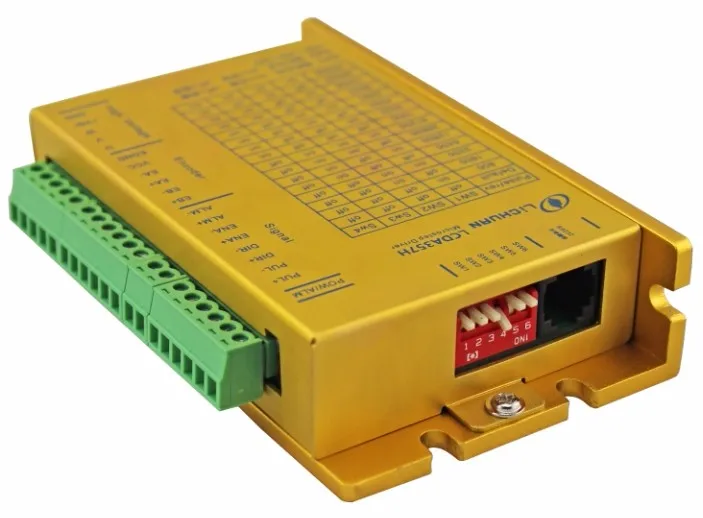

6. Подходящий Драйвер шагового двигателя с замкнутым циклом LCDA357H функциональные характеристики:
Особенности:
Диапазон входного напряжения: 18-50 В постоянного тока
Максимальный пиковый ток: 7а
Диапазон разделения: 200-51200ppr
Вход сигнала: дифференциальный/односторонний, Импульсный/направленный
Частота импульсного отклика: 200 кГц
Электрические параметры функции автоматической настройки
Векторное управление замкнутым контуром для обеспечения скорости двигателя с высоким крутящим моментом, обеспечивая при этом, чтобы двигатель не терял шаги
Перенапряжение, перегрузки по току, ошибка отслеживания по причине плохой защиты
| Продукт | 3-фазный NEMA23 57 мм драйвер шагового двигателя | Бренд | LC |
| Модель | LCDA357H | Подходящий двигатель | 3 фазы NEMA23 57 мм шаговый двигатель |
| Напряжение | 18-50vDC | Ток | 7А макс |
| Отдел | 2-256 | Напряжение сигнала | 5 в (необходимо добавить ограничительный резистор, если 12 В или 24 В) |
| Пульс | 200 кГц | Сигнализация | Поддержка |
| Входной сигнал | Разница/одноконец, импульсы/направление | Гарантия | 1 год |
7. Описание параметров двигателя с замкнутым контуром:
|
Параметр | LCDA357H | |||
| Мин | Типичный | Макс. | Блок | |
| Максимальный ток |
|
| 7 | A |
| Входное напряжение | 18 | 36 | 50 | Vdc |
| Логический входной ток | 7 | 10 | 16 | Ма |
| Частота импульса |
| 200 |
| КГц |
| Сопротивление изоляции | 500 |
|
| Mohm |
8,Определение интерфейса
1) входной порт двигателя и мощности:
| Терминал №. | Символ | Название | Описание |
| 1 | У | Двигатель U фазовая обмотка | |
| 2 | V | Двигатель V фазовая обмотка | |
| 3 | W | Двигатель с фазовой обмоткой | |
| 4 | + Vdc | Входная мощность + | + 18 В ~ + 50 в |
| 5 | GND | Входная мощность заземления | 0 В |
2) входной порт сигнала кодировщика
LCDA357H Интерфейс сигнала кодировщика с 15 контактами головки дБ, определения контактов в следующей таблице:
| ДБ терминал №. | Символ | Название | Описание |
| 1 | EA + | Кодировщик двигателя A фаза + вход | |
| 2 | EB + | Двигатель энкодер B фаза + вход | |
| 3 | GND | Датчик мощности заземления | 0 В |
| 11 | EA- | Двигатель кодер фазный вход | |
| 12 | EB- | Двигатель энкодер B фазный вход | |
| 13 | VCC | Мощность кодировщика | + 5 В |
3) контрольный порт сигнала
| Название | Описание |
| Пул + | Импульсный Входной сигнал: Импульсная активная кромка регулируется, по умолчанию Пульс поднимается по краям; надежная реакция на импульсный сигнал, ширина импульса должна быть больше 1,2мкс. Например, использование + 12 В или + 24 В является необходимым сопротивлением серии. |
| PUL- | |
| DIR + | Направление входного сигнала: Высокий/Низкий сигнал, чтобы обеспечить надежное переключение двигателя, сигнал направления должен быть по крайней мере 5 МКС импульсный сигнал создан. Например, использование + 12 В или + 24 В является необходимым сопротивлением серии. |
| DIR- | |
| Эна + | Включите контрольный сигнал, входной сигнал используется для включения или отключения выходного сигнала драйвера. Эна низкоуровневая (или внутренняя оптопара проводящая), привод отключает фазу тока двигателя каждого двигателя в свободном состоянии, не в ответ на импульсы входного сигнала. Когда не требуется для этой функции, чтобы включить терминал сигнала. Например, использование + 12 В или + 24 В является необходимым сопротивлением серии. |
| Эна- | |
| ALM + | Выход сигнала неисправности, форма открытого коллектора. Логика выхода неисправности может быть установлена по ПК. |
| ALM- |
9, Размер драйвера:
