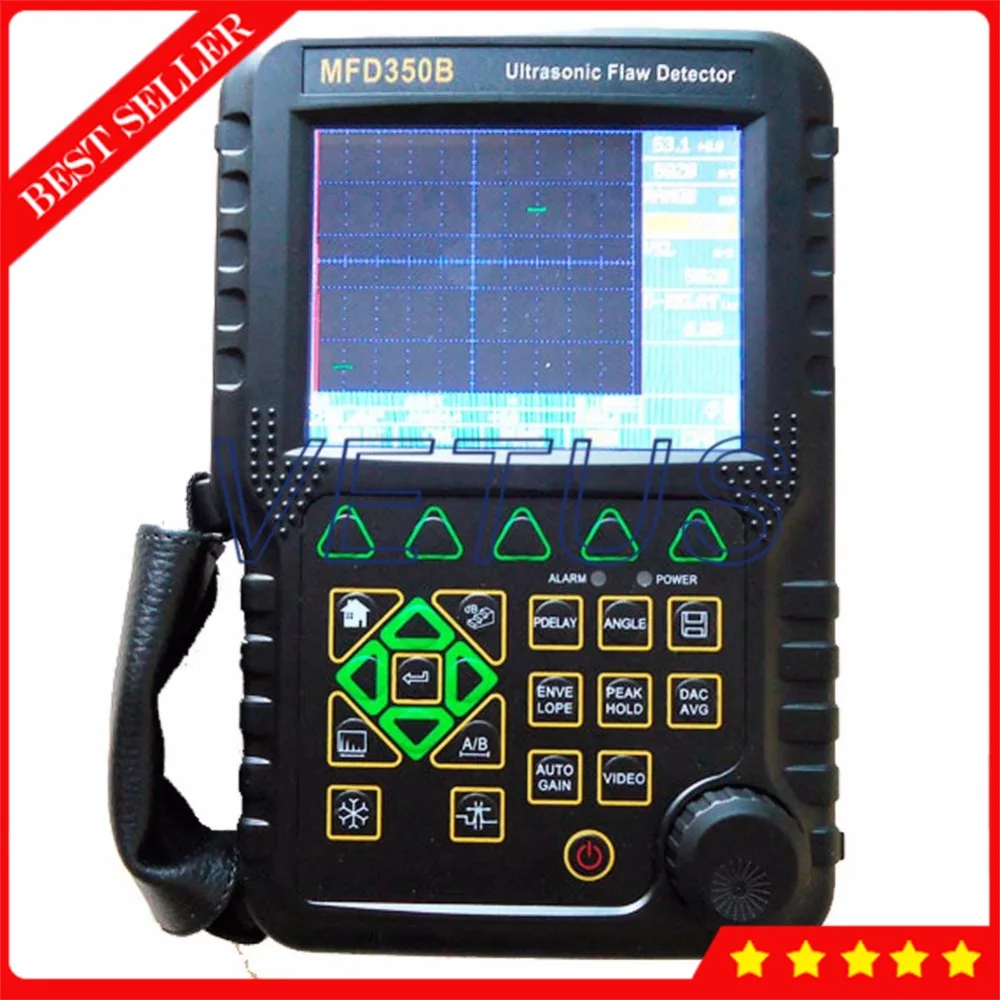

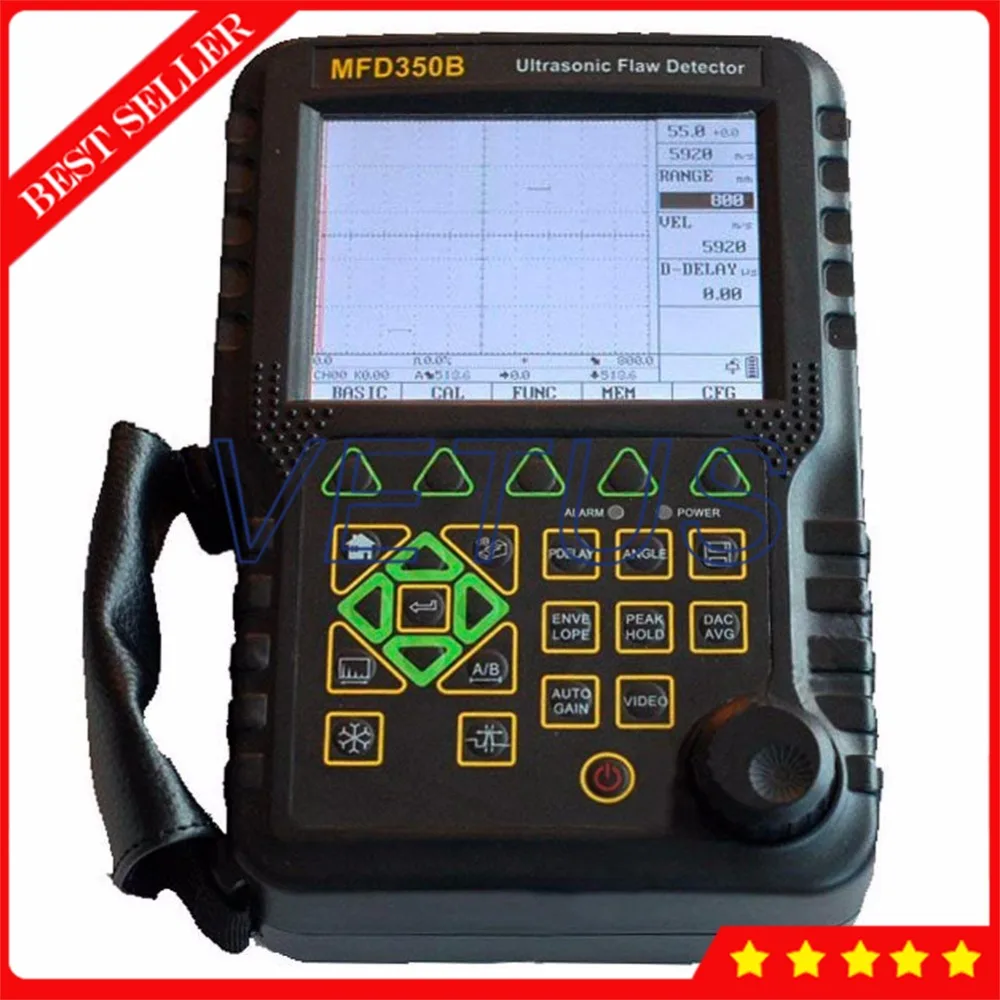

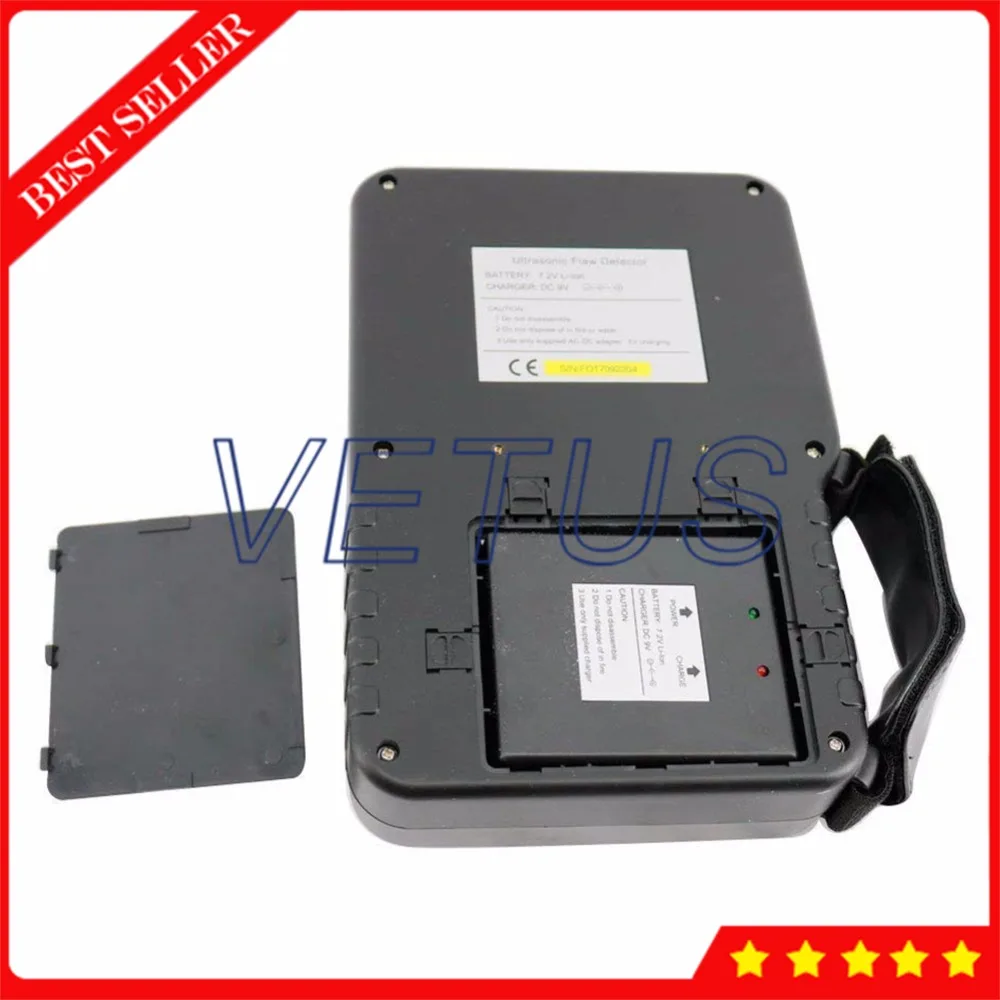

Многоцветный TFT LCD дисплей Портативный цифровой ультразвуковой дефектоскоп MFD350B

---

Многоцветный TFT LCD дисплей Портативный цифровой ультразвуковой дефектоскоп MFD350B с 0-6000 мм Диапазон Видео Функция

1. Обзор продукта На основе ультразвукового принципа, цифровой ультразвуковой дефектоскоп MFD350B с 320*240 TFT LCD, он может тестировать, ориентировать, оценить и диагностировать различные недостатки, такие как трещина, бард, проветрите отверстие в внутренней части заготовки быстро и точно без каких-либо разрушений. Он может быть использован в лаборатории, а также в инженерной области. С диапазоном 0-6000 мм, он может удовлетворить требования для общего осмотра дефектов в обрабатывающей промышленности, металлургической промышленности, металлообрабатывающей промышленности, химической промышленности и так далее. Низкомощный дизайн с большой емкостью и высокопроизводительным модулем литиевой батареи, он может быть длительным временем ожидания в течение нескольких месяцев. Высокое качество с низкой ценой, это первый выбор для практичной экономической модели для ультразвукового испытательного оборудования. 2. Функции и применение Прибор может широко использоваться для определения местоположения и определения размеров скрытых трещин, пустот, распадов и аналогичных разрывов в сварных швах, поковках, заготовках, осях, валах, резервуарах, сосудов под давлением, турбин и конструкционных компонентов. 3. Характеристики инструмента Сигнализация ворот Положение ворот, ширина ворот и высота ворот могут регулироваться по желанию. Ворота B могут настроить сигнал тревоги или сигнал потери волны. Звуковой сигнал в воротах и светодиодный свет могут быть тревожными или закрытыми (светодиодный световой сигнал очень эффективен в условиях шума). Хранение данных Инструмент построен с массовым хранением, данные и файлы не будут потеряны из-за повреждения питания инструмента. В комплект поставки входят параметры канала, изображения сигналов и видеофайлы. Поддерживает 100 групп каналов обнаружения дефектов. Он может хорошо задавать комбинированные Параметры различных типов зондов и инструментов, а также устанавливать стандарты тестирования для каждой отрасли. Он может сохранять 1000 фотографий обнаружения эхо-сигналов и параметров. Он может осуществить сохранение, чтение и передачу данных через порт USB. Функция видео Инструмент поддерживает сохранение процесса проверки в качестве видеофайла и сохранение его на внутренней карте памяти. Видеофайл можно воспроизводить через инструмент. Прибор может поддерживать видео в течение 2 минут. Часы в реальном времени Записывайте И сохраняйте запись отслеживания даты и времени в режиме реального времени. Коммуникация С высокоскоростным интерфейсом связи USB2.0, он также может использовать специальное программное обеспечение для загрузки и загрузки данных через порт USB. Модуль батареи Модуль литиевой батареи большой емкости легко собирается и разбирается. Его можно заряжать самостоятельно, но также заряжать, вставляя провод. Его Непрерывное время работы составляет более 8 часов. 4. Принцип работы При наличии дефекта заготовки с однородным материалом, из-за дефектов, он будет информировать интерфейс между различными средами между дефектом и заготовкой. Поскольку акустическое сопротивление отличается на интерфейсе, после пульсирования ультразвуковая волна отвечает интерфейсу, она будет производить отражение. Отраженная энергия будет получена зондом. Затем он покажет отражающую форму волны в определенном положении abscissa на экране дисплея, что является глубиной дефекта в заготовке. Высота и форма отражающей волны могут отличаться из-за различных дефектов, которые отражают характер дефекта. Условия работы Рабочая температура: от-10 ℃ до 50 ℃; Температура хранения: от-30 ℃ до 50 ℃ Относительная влажность: (20 ~ 95) % RH Окружающую среду следует избегать вибрирования, сильного магнитного поля, коррозионной среды и сильной пыли. 5: метод работы и внимание Простой способ работы: 1. Подключите зонд к прибору с помощью кабеля зонда 2. Питание на приборе 3. Выберите канал и очистите текущий канал 4. Калибровка зонда Прямой зонд: п-задержка Угловой зонд: P-Delay, X-value, Angle 5. Сделать кривую AVG (прямой зонд), кривую DAC (угловой зонд) 6. Выберите функцию 7. Обнаружение дефектов в заготовке 8. Запишите недостатки 9. Выключите прибор после работы 6: Примечания 1. Во время нажатия кнопки, пожалуйста, не слишком сложно. Пожалуйста, не используйте руки с большим количеством масла или грязи для работы клавиатуры инструмента, чтобы избежать влияния на работу клавиатуры. 2. Пожалуйста, Снимите Крышку Прибора после операции 3. Пожалуйста, храните прибор в сухом и чистом месте 4. Пожалуйста, избегайте попадания масла, воды или других жидкостей в инструмент и регулярно чистите поверхность инструмента. 5. Убедитесь, что не крутите и не нажимайте кабель зонда, кабель связи и кабель питания. Пожалуйста, захватите корень вилки во время вставки или вытягивания кабеля. Не хватайте кабель для вытягивания или вставки. 6. Пожалуйста, убедитесь, что стандартная батарея для рабочего адаптера питания для зарядки. В противном случае прибор будет легко поврежден.

Технические характеристики

Разрешение дисплея	(320 × 240 пикселей) Многоцветный TFT LCD
Зона для слепых	5 мм
Дефектные размеры	Автоматический дефект размеров с использованием AVG/AVG или DAC, скорость сообщения о приеме или отказе от дефектов.
Характеристики сварного шва	Функция сварки может быть включена при обнаружении деталей сварки с помощью датчика угла.
Автоматическая калибровка	Автоматическая калибровка нулевого смещения преобразователя и/или скорости материала
Память	Возможность хранения, напоминания о шаблонах A-Scan и настройках инструмента
Обнаружение дефектов	Прямой звуковой сигнал, проекция (расстояние поверхности), глубина, амплитуда
Количественная оценка дефектов	Непосредственно отображает результат с блоком дБ
Характеристика дефектов	Рассчитать эквивалентный Размер дефекта легко и быстро, чтобы облегчить суждение искусственности
Коррекция изогнутой поверхности	Используется для измерения расстояния поверхности и глубины дефекта на изогнутой поверхности
ЦАП/AVG	Y
AWS D1.1	Один из AWS (американское сварочное общество) стандарт
Измерение высоты трещины	Измерьте и Отобразите высоту трещин, обнаруженных внутри заготовки
Увеличительные ворота	Распространение диапазона ворот по всей ширине экрана
Запись видео	Более 10 минут
Замораживание сканирования	Замораживание дисплея удерживает форму волны и данные звукового пути
Кодированный цвет эхо	Определение местоположения дефекта
B-Scan	Отображение графического сечения заготовки
Энергосберегающий метод	Низкое энергопотребление
Уровень защиты	IP54
Интерфейс связи	Высокоскоростной порт USB2.0
Программное обеспечение DataPro	Y
Рабочий язык	Свободно переключаться между китайским и английским
Общий вес	6,0 кг
Диапазон измерений	(0 ~ 6000) мм со скоростью стали
Полоса пропускания	От 0,5 до 15 МГц автоматическое соответствие в соответствии с частотой зонда
Скорость материала	(300 ~ 15000) m/s
Динамический диапазон	≥ 36 дБ
Вертикальное линейное отклонение	≤ 2.5%
Горизонтальное линейное отклонение	≤ 0.2%
Разрешение	> 40 дБ (5P14)
Чувствительность Leavings	60 дБ (с плоской подошвой и глубоким отверстием 200 мм Ф2)
Отклонение	(От 0 до 80) % линейный, не влияющий на линейность и коэффициент усиления
Уровень шума	≤ 8%
Тип зонда	Зонд прямого луча, зонд углового луча, Двухэлементный зонд, зонд сквозной передачи
Ворота	Ворота для получения волн, ворота для потери волн, одиночные ворота для чтения, двойные ворота
Сигнализация	Звуковой сигнал и светодиодный световой сигнал
Источник питания	9 В постоянного тока
Время работы	> 8 часов
Габаритные размеры	263 × 170 × 61 (мм)
Рабочая температура	(-10 ~ 50) ℃
Относительная влажность	(20 ~ 95) % RH
Импульсная энергия	Низкий, средний и высокий Спайк импульсный выбор, подходит для различных зондов
Ширина импульса	(0 ~ 99,99) и диапазон micro; s с непрерывной регулировкой, чтобы соответствовать различным частотным зондам
Демпфирование зонда	100Ω, 200Ω, 400Ω выбирается для удовлетворения различных требований к разрешению и чувствительности
Отбор проб	10 цифр AD конвертер на частоте дискретизации 160 МГц, сигнал высокой точности.
Выпрямление	Положительная Половина волны, отрицательная Половина волны, полная волна, RF
Чтение ворот	Опционально для одиночных ворот и двойных ворот режим чтения, и пик и край может спустить его
Коэффициент усиления	От 0 дБ до 110 дБ регулируется в выбираемых шагах 0,1 дБ, 1 дБ, 2 дБ и 6 дБ
Соединения преобразователя	BNC или LEMO
