KTAG V7.020 ECU Инструмент программирования мастер версия с неограниченным токером

Топ-8 причинЧтобы получить KTAG V7.020:
1. С последней версией прошивки: V7.020, версия программного обеспечения: V2.23
2. ПоддерживаетсяНесколько языков:Английский Французский Португальский Испанский Итальянский Немецкий
3. ПоддержкаФункция bdmНу, нет ошибки контрольной суммы, доступные протоколы BDM MOT-OROLA MPC5xx
4. Поддержка программирования автомобилей, мотоциклов и грузовиков ECU
6. ДобавитьНовый тип файла(FENDT/JCB/VALTRA трактор BO-SCH EDC17CV41 SISU двигатель может
7. Добавить тип ECU:Toy-ota 76FXXX, PSA 17.4.4, Fo-rd E83, VW 17.5.5 (1766), M-erce-des-Be-nz 276ECU,To-yota 76FИ так далее, по крайней мере 100 дополнительных типов ECU.
8.Отсутствие ограничений токенов


Что нового с Ktag Master fw V7.020 sw V2.23?
-Много зашифрованных новых моделей автомобилей работает, т. Е. Игрушка-ota 76FXXX, PSA 17.4.4, Fo-rd E83, VW 17.5.5 (1766), Mer-cedes-Be-nz 276ECU, toy-ota 76F и т. Д.
-Добавлены 100 + типов ECU
-Версия программного обеспечения: V2.23
-Аппаратная версия: V7.020

Обновление:Только по CD или ссылке для скачивания. (Я могу дать вам ссылку для загрузки новейшей версии программного обеспечения ktag)

Советы по использованию:
1.Пожалуйста, используйте только наше программное обеспечение
2. Операционная система:Лучше использовать Win XP
3.Совет (очень важно):Во время работы отключите подключение к Интернету; В противном случае программное обеспечение может быть повреждено.

KTAG имеет неограниченные жетоны, мы добавляем кнопку обновления.



Как сбросить Жетоны?
При использовании жетонов Вставьте USB в компьютер, а красный индикатор мигает, затем нажмите кнопку Reset, подождите, пока индикатор не начнет мигать, отключите usb-кабель и снова
Вставьте usb-кабель к компьютеру, теперь у вас есть 30 жетонов.

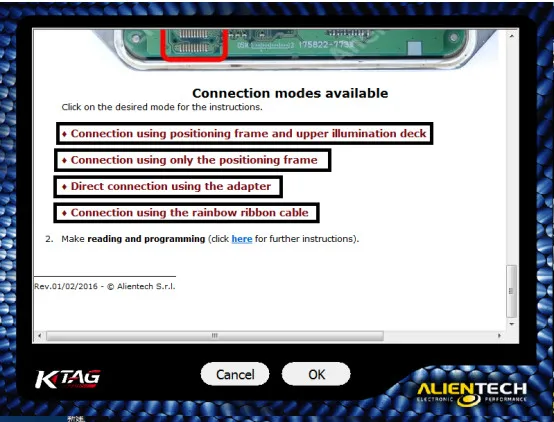

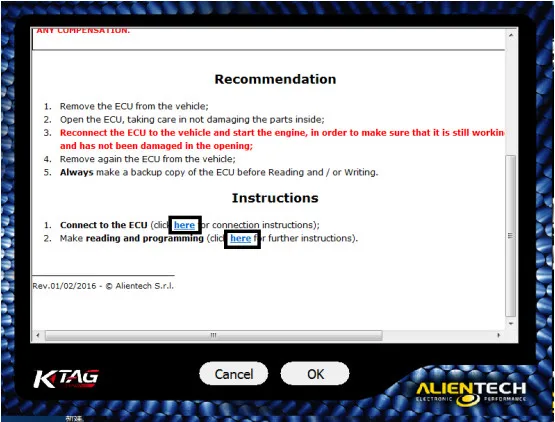

Вопрос:Когда я открываю схему Ktag master V7.020, она отображается словами, а не картинками.
Ответ:На диаграммах есть несколько слов разных цветов, нажмите на них, вы увидите схему. (Сделайте следующее изображение, например, нажмите на синий «здесь», вы можете увидеть
Инструкции по подключению)

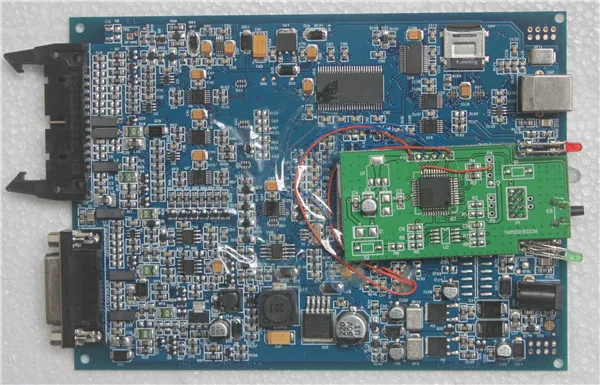

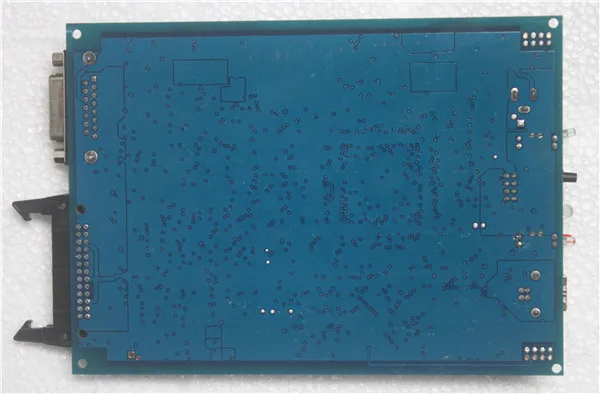

KTM100 KTAG PCB:

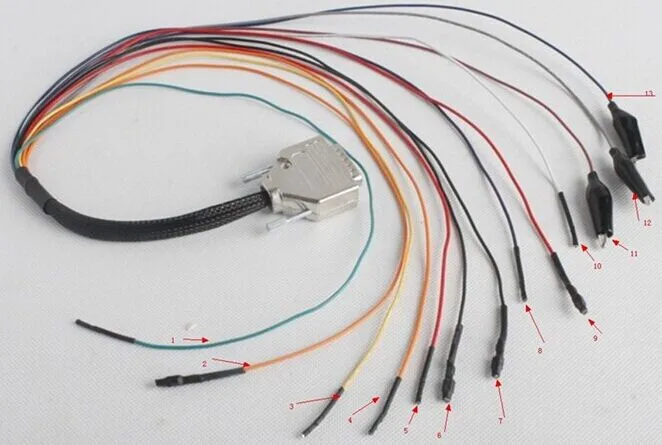

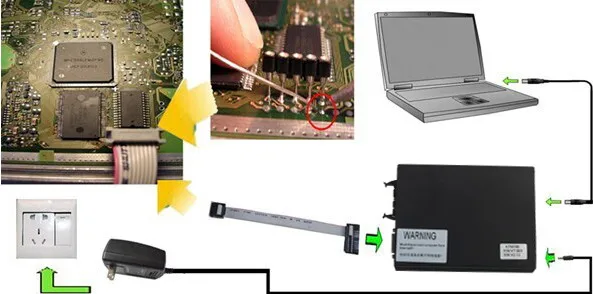

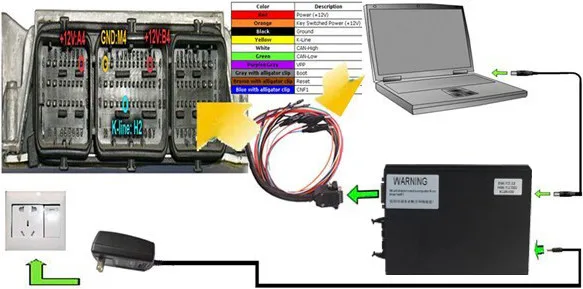

KTM100 KTAG подключение изображения дисплей:

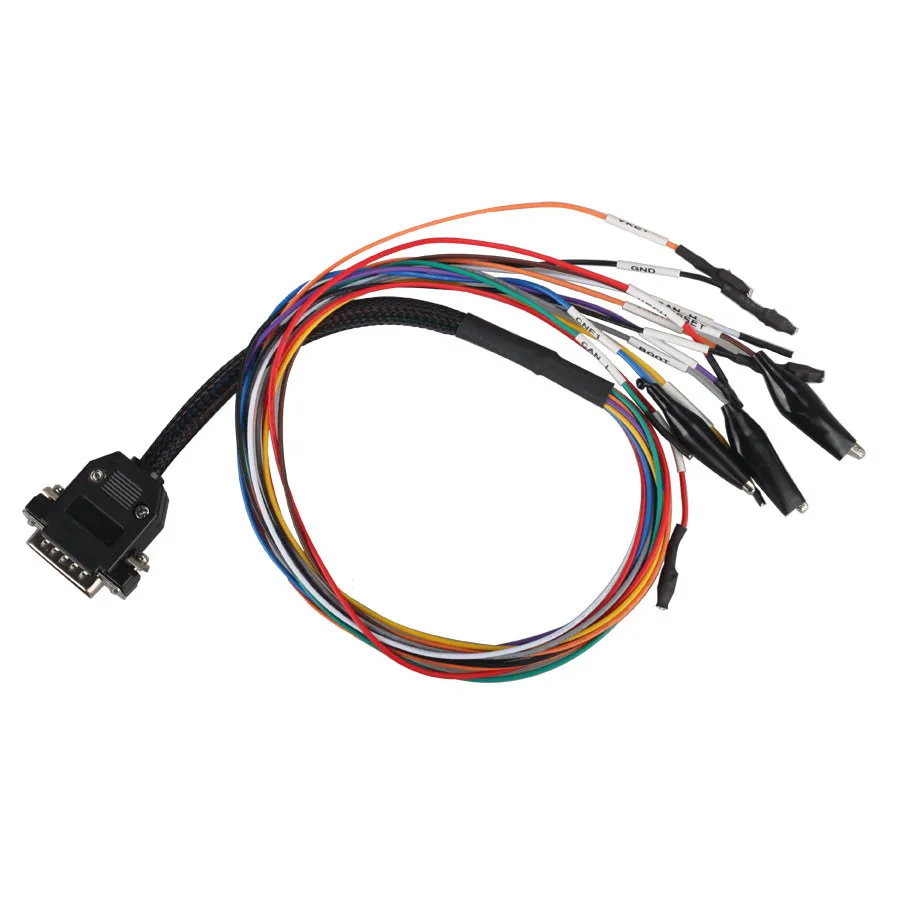

Кабели слева направо:



1. Зеленый-CAN L
2.ORANGE-VKEY
3.YELLOW-K линия
4.ORANGE-VKEY
5. RED-VECU
6.BLACK-GND
7.BLACK-GND
8.PURPLE-VPP
9.RED-VECU
10. Белый-CAN H

V2.23 KTM100 KTAG Описание:

Новая K-TAG KTM100 на 100% совместима с J-Tag, но совершенно по-разному. Обычно j-тег программисты доступны только для больших производств, никогда не присутствуют в чиптюнинговых устройствах.
Используя только основные компоненты, Alientech объединил J-Tag, Motorola BDM/Nexus и Bootloader Mitsubishi/Infineon Tricore/ST линии связи в один продукт.

V2.13 KTM100 K-TAG работает в полной гармонии. Узнайте, как использовать K-TAG, почти не требует времени, потому что все протоколы связи работают по аналогичному принципу.
Как только вы научитесь использовать протокол, вы, естественно, будете использовать все остальные. Alientech знает, что значит работать в движении. По этой причине методы исследования протоколов
И выбор транспортных средств детализирован и заказан.

В отличие от многих инструментов программирования ECU, с K-TAG у вас есть в вашем распоряжении только приложения, которые вам действительно нужны. Как только у вас есть аппаратное обеспечение, вы можете выбрать, какая группа протоколов
Чтобы включить и затем начать работу. На этой странице вы можете найти полный список ECU, поддерживаемый в настоящее время K-TAG.

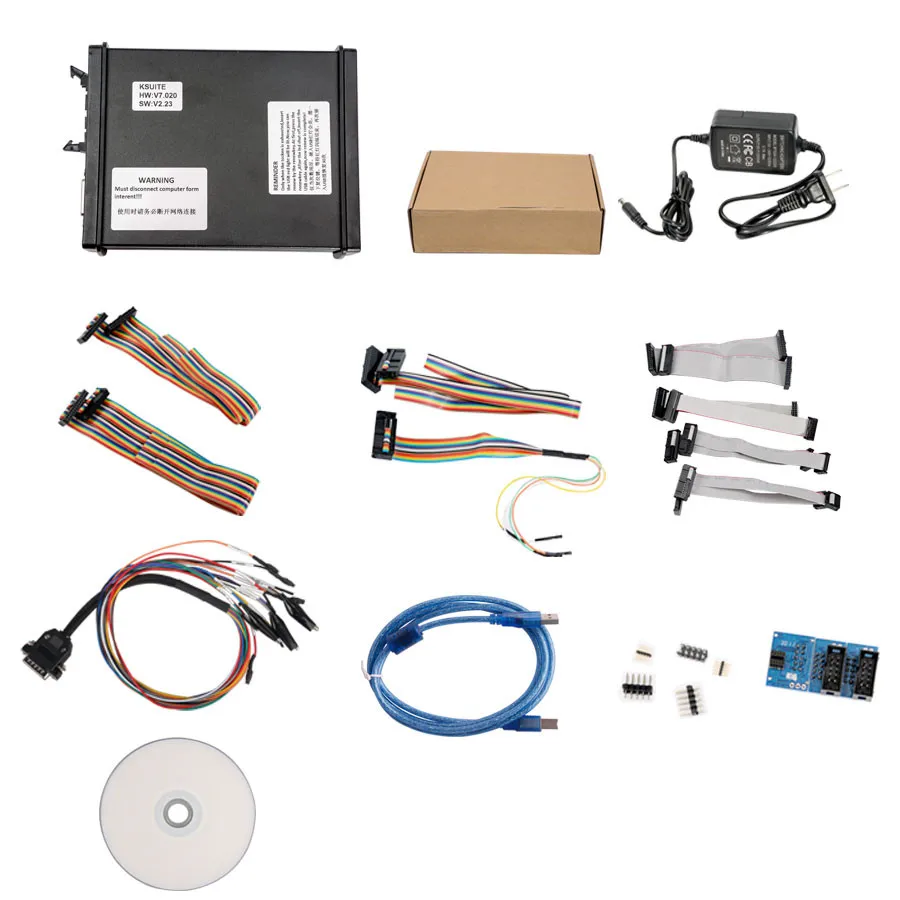

Посылка:

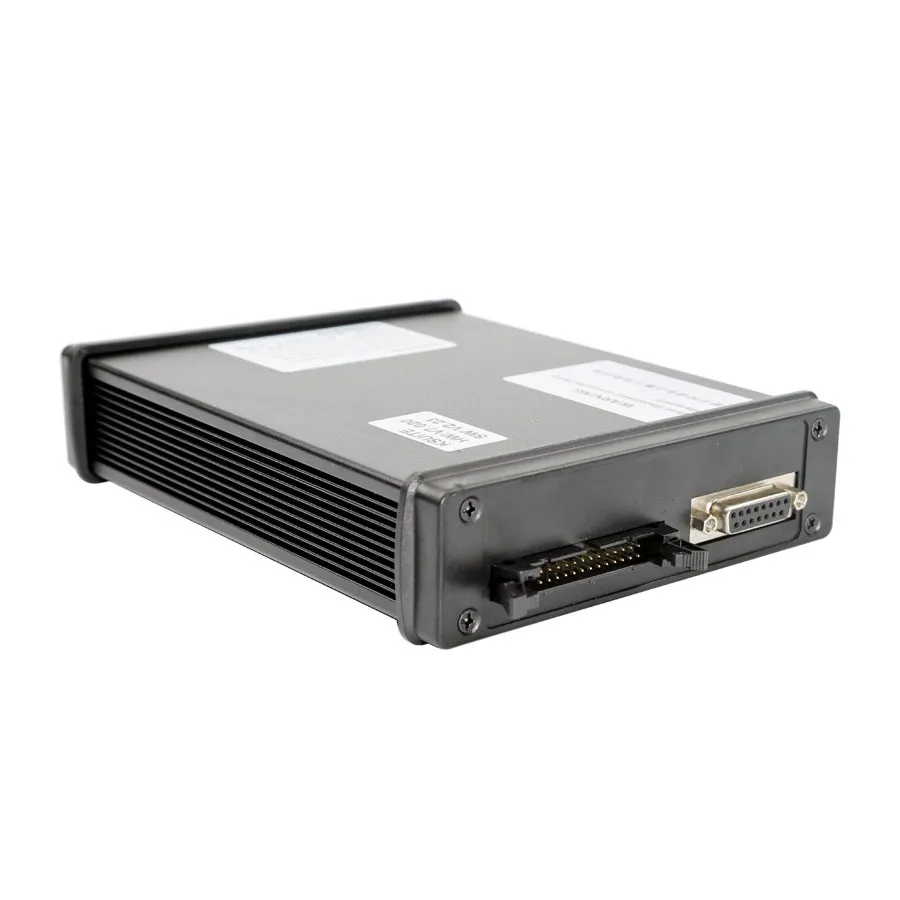

1 x Главный блок KTAG 7,020

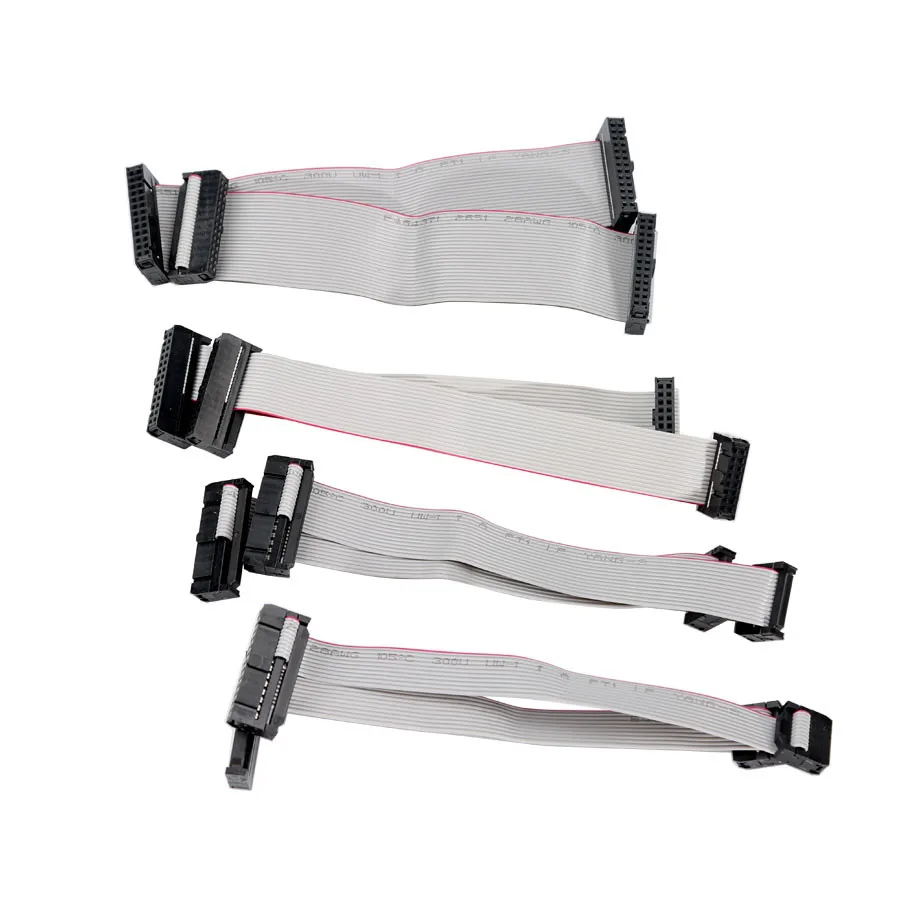

1x144300T 104
1x144300T 103
1x144300T 101
1x144300T 106
1x144300T 102
1x144300T 105
1x144300T 100
3 чипа внутри

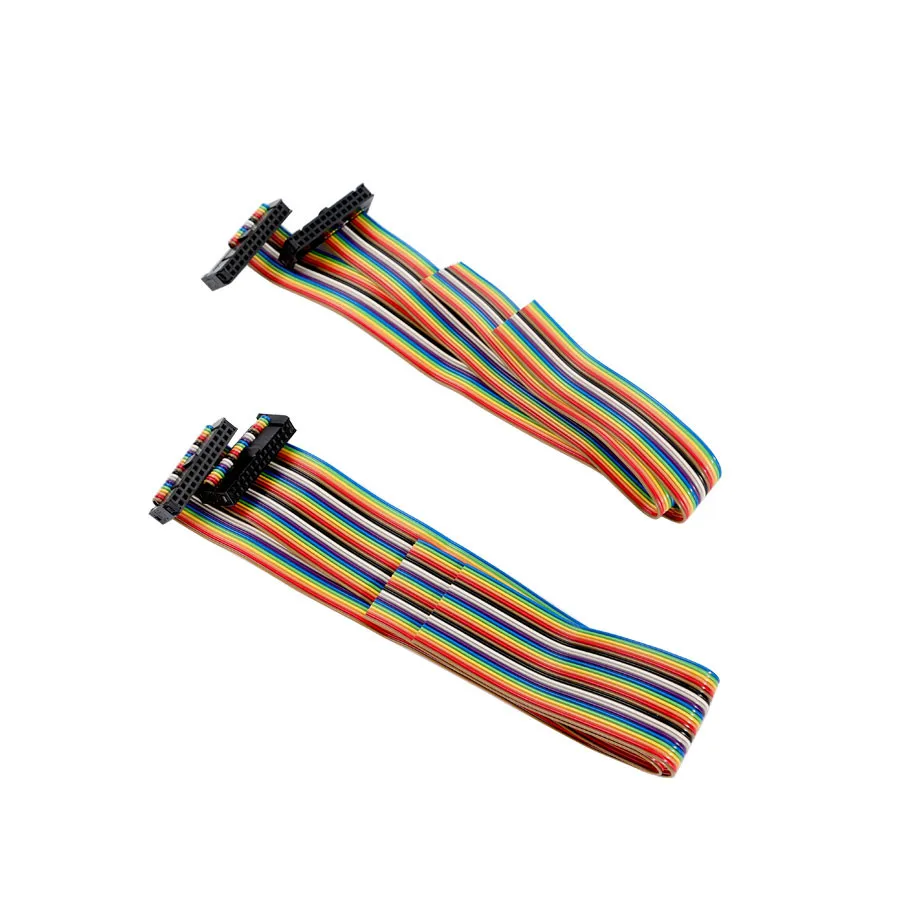

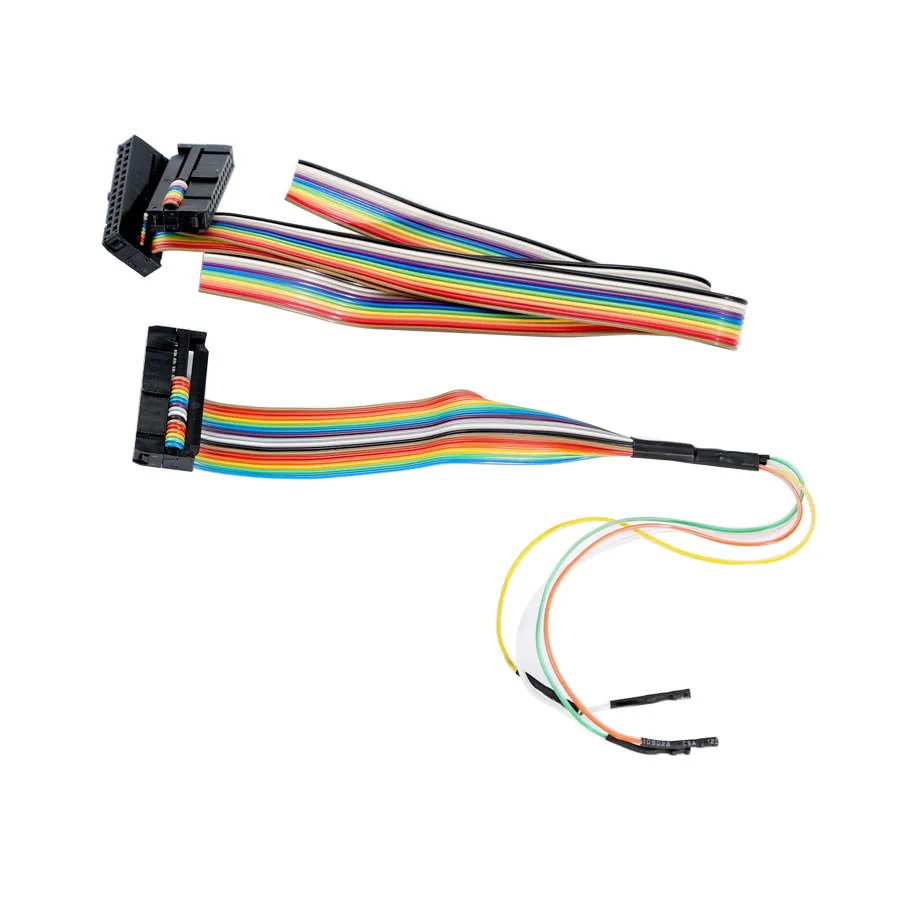

1 х многоцветный кабель

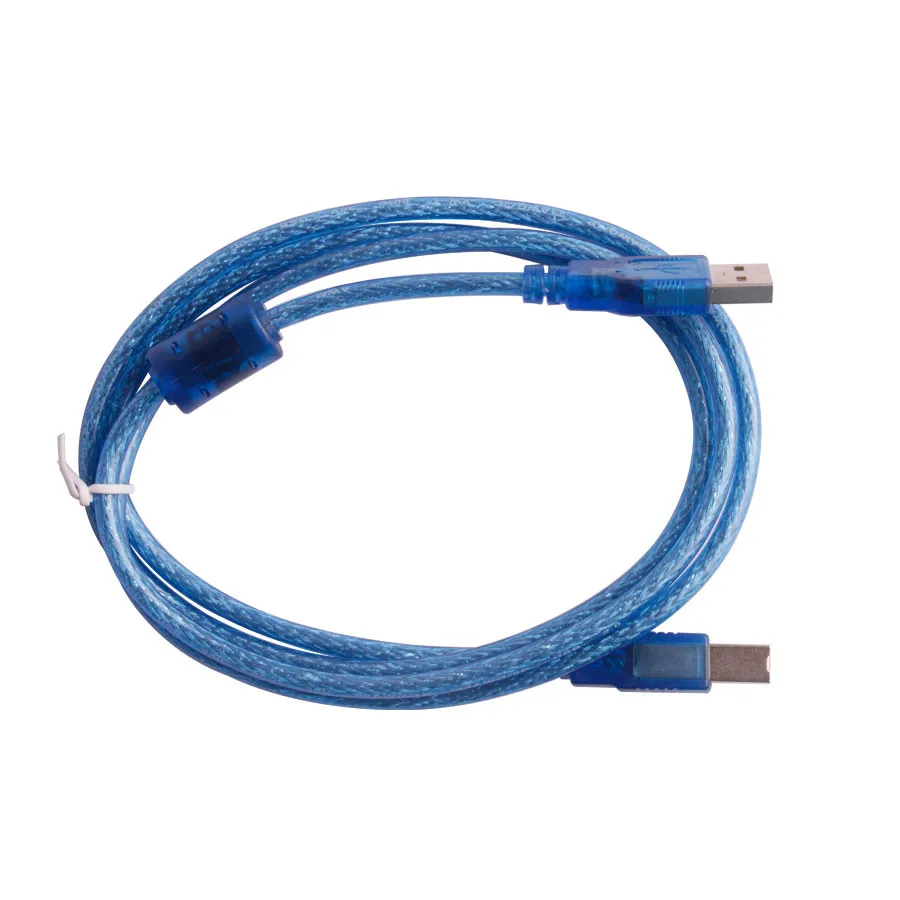

1 х USB кабель

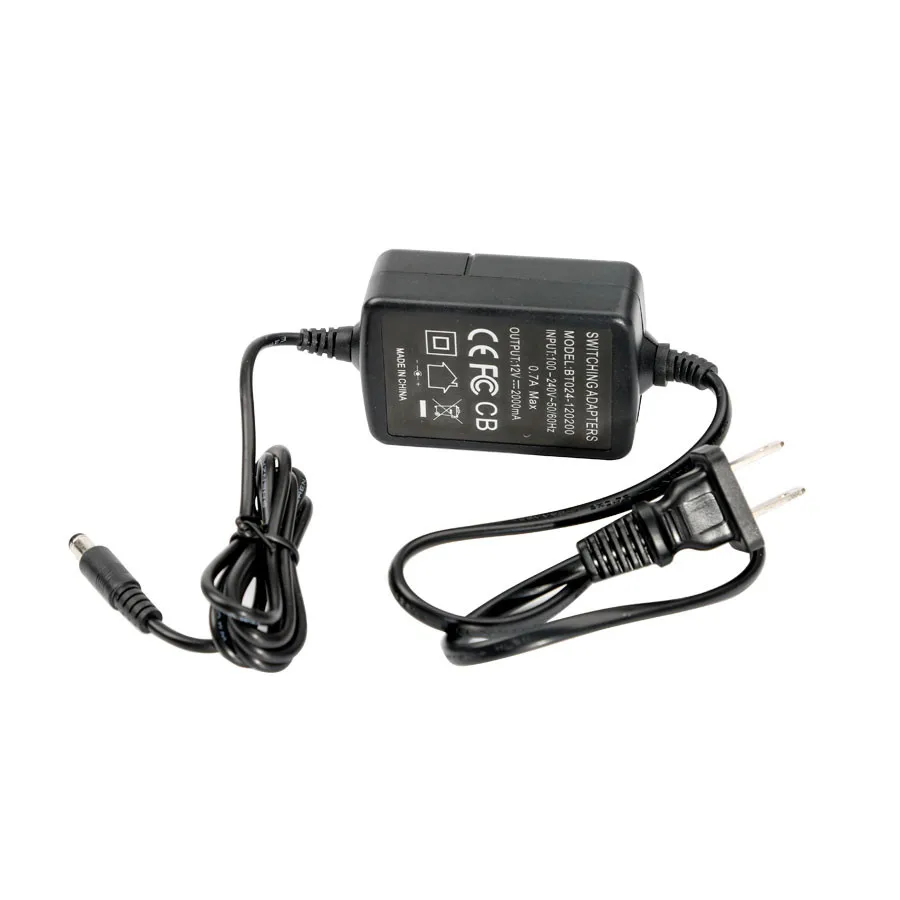

1 х адаптер питания
1 x CD
