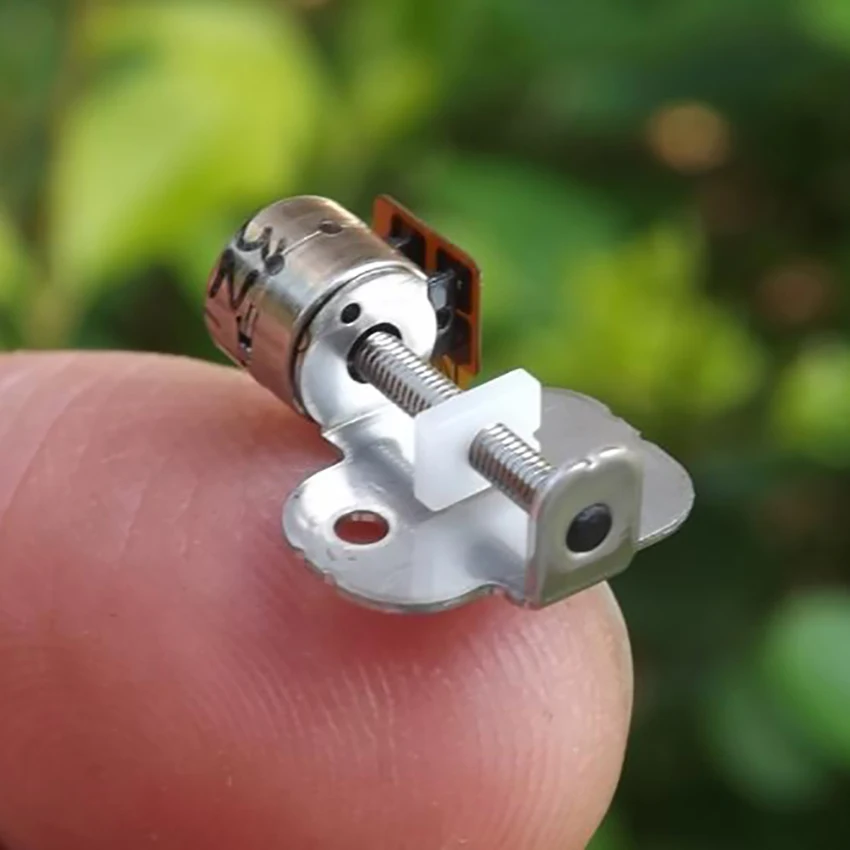

Приводной шаговый винт двигателя постоянного тока 4-9 в с гаечным слайдером 2 фазы
872,02 руб.
Новый двигатель! Шаговый редукторный двигатель Wantai 57BYGH627AG5 с соотношением 1:5 3 А 3000
1 862,48 руб.
Водонепроницаемый 60A бесщеточный электронный регулятор скорости Esc с 5 V / 3A Bec для
1 106,62 руб.
1 шт. WANTAI MOTOR Nema 34 шаговый двигатель с 892OZ-In 8 выводов CNC Kit wantaimotor одновальный |
3 244,43 - 3 470,74 руб.
NEMA 34 шаговый двигатель 86X126 мм 9.5N.m 6A D14mm 1350Oz-in NEMA34 с ЧПУ для гравировального
4 667,88 руб.
Хорошая продажа! 3 шт. ЧПУ Wantai Nema 34 шаговый двигатель 85BYGH450D-008 5.6A 1090oz CE ISO ROHS
9 531,14 руб.
Характеристики
Гибридный сервопривод Nema23 3ph 3 Нм шаговый двигатель с закрытым циклом + набор
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 0.71 руб. | 0.17 руб. | 0 руб. |
| Feb-23-2026 | 0.92 руб. | 0.16 руб. | 0 руб. |
| Jan-23-2026 | 0.65 руб. | 0.79 руб. | 0 руб. |
| Dec-23-2025 | 0.9 руб. | 0.79 руб. | 0 руб. |
| Nov-23-2025 | 0.45 руб. | 0.85 руб. | 0 руб. |
| Oct-23-2025 | 0.40 руб. | 0.36 руб. | 0 руб. |
| Sep-23-2025 | 0.95 руб. | 0.27 руб. | 0 руб. |
| Aug-23-2025 | 0.3 руб. | 0.49 руб. | 0 руб. |
| Jul-23-2025 | 0.3 руб. | 0.66 руб. | 0 руб. |
Описание товара

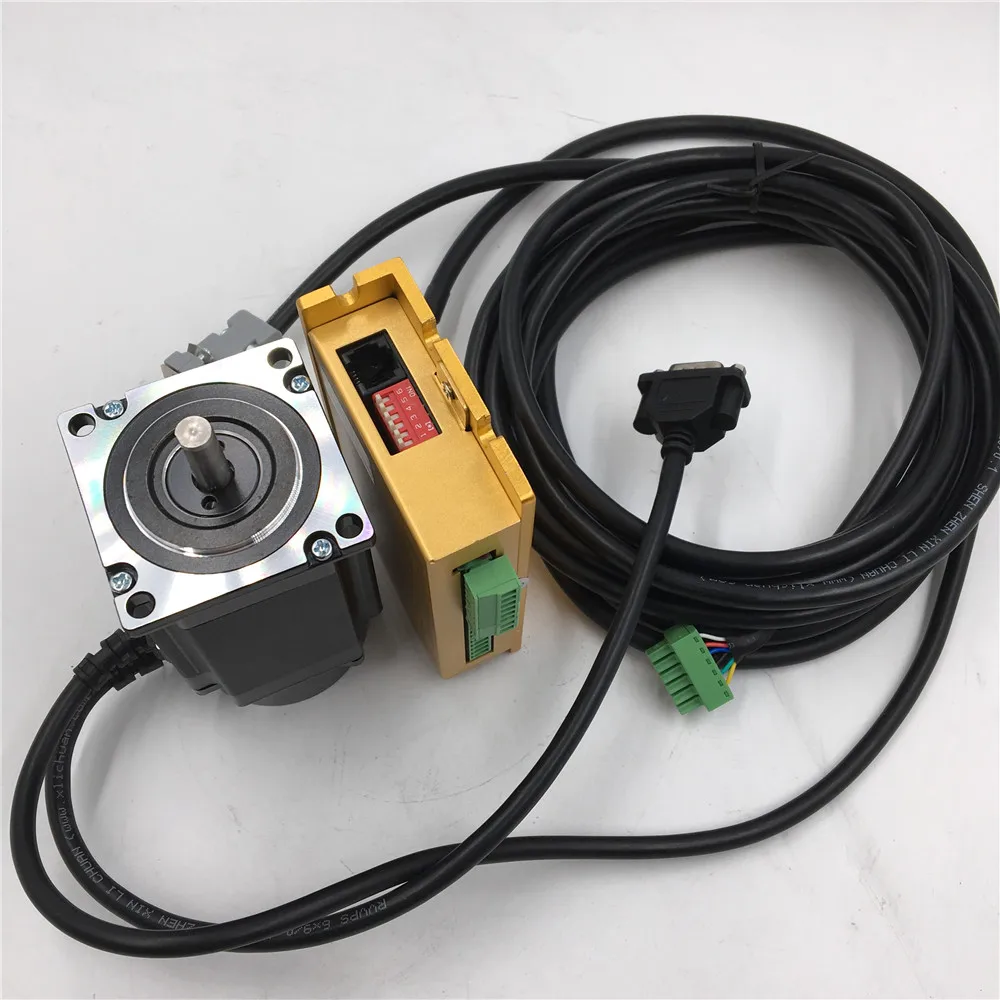

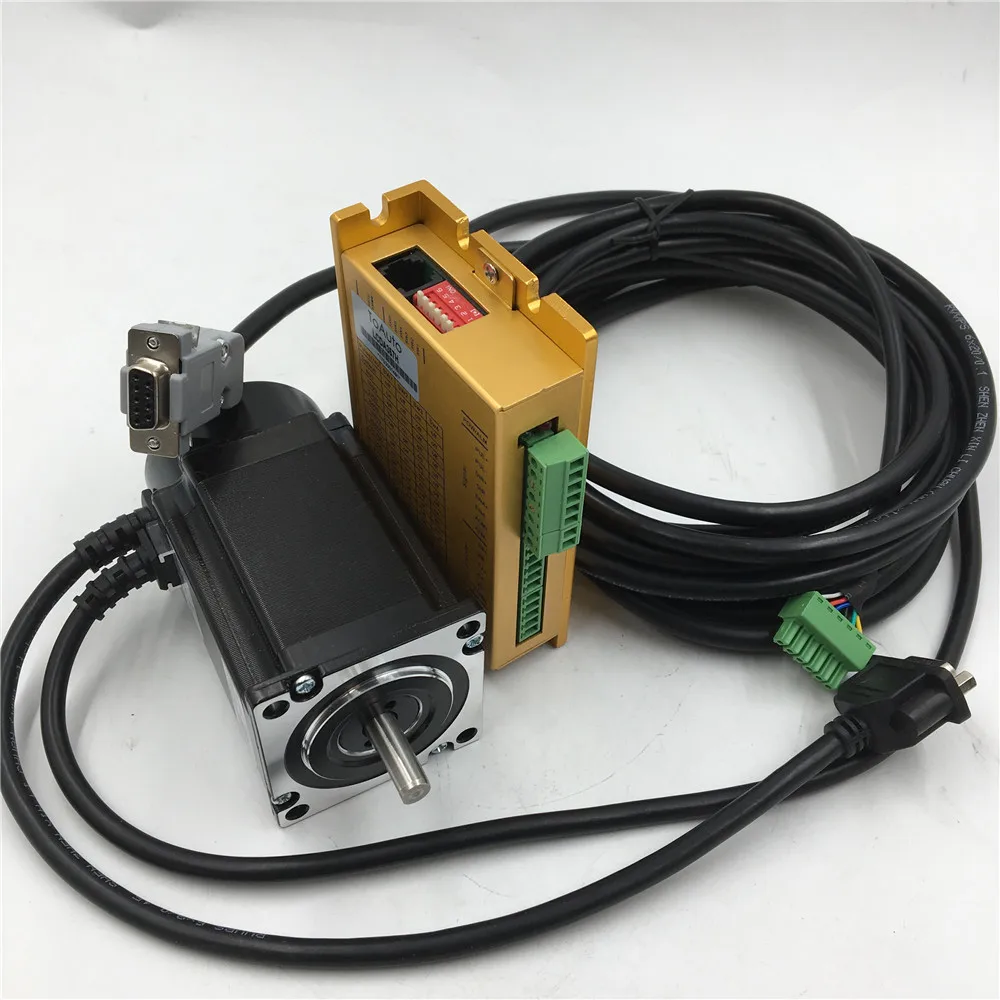

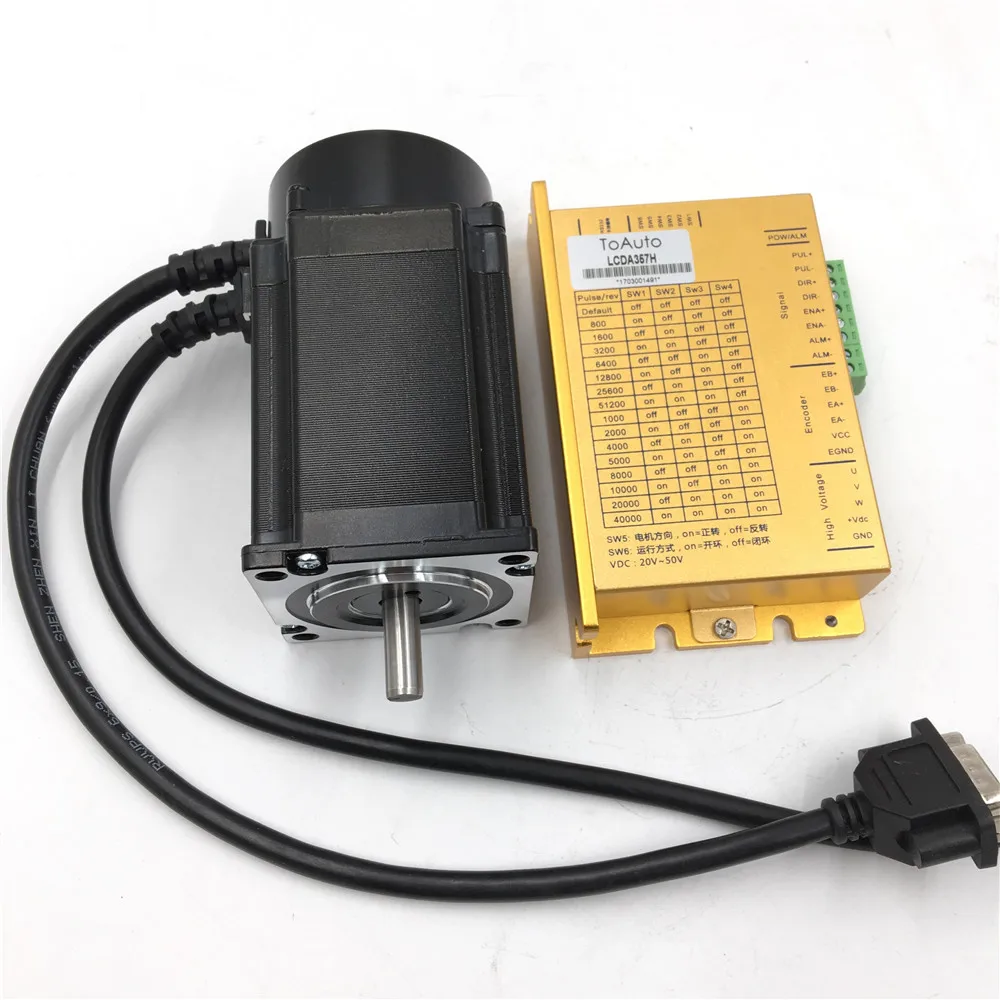

Nema23 3ph Гибридный сервопривод 3Nm замкнутый цикл шаговый двигатель + DC20 ~ 50V шаговый Драйвер комплект + коробка передач
1. В комплект входит:
1 х 3-фазный шаговый двигатель
1 шаговый драйвер
1 x Кабель кодировщика 3M
2. Применение:
Подходит для всех видов оборудования и приборов для автоматизации малого и среднего размера.
Такие какМашина для резьбы, машина для зачистки проводов, маркировочная машина, автомат для резки, лазерная машина, инструмент для печати, медицинское оборудование, ЧПУ и т. Д.Это эффективно для оборудования с низким уровнем шума и высокой скоростью.

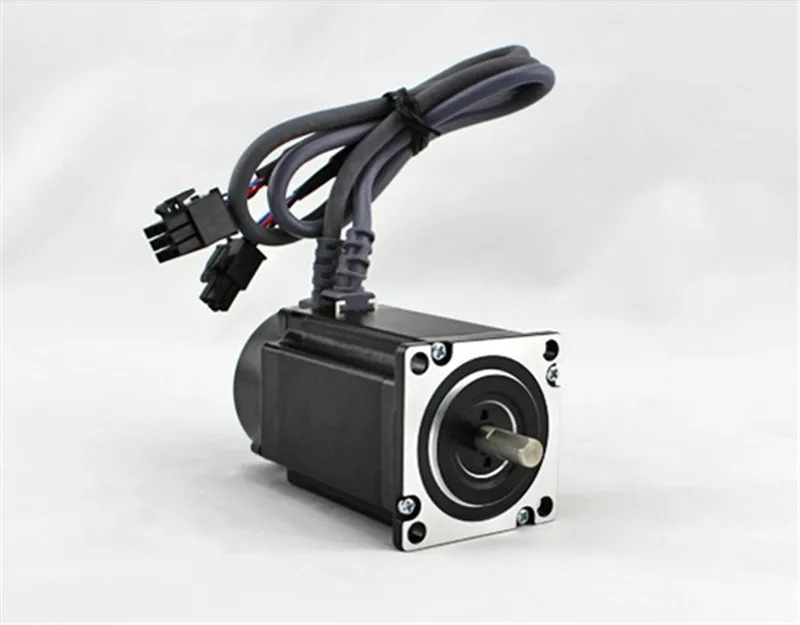

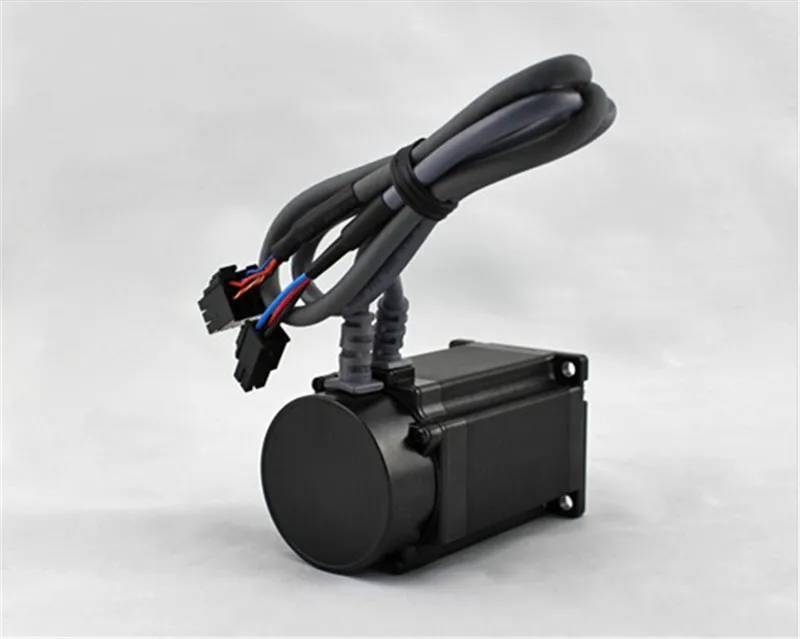

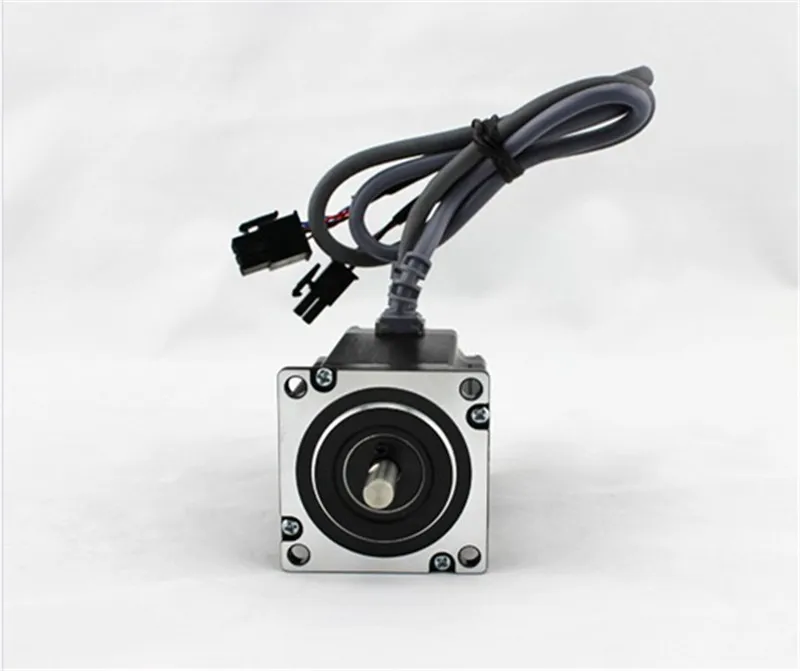

3. 3 фазы NEMA23 57 мм замкнутый цикл шаговый двигатель электрические характеристики
| Модель |
Фаза |
Держатель Крутящий момент |
Фаза Ток |
Двигатель Длина |
Инерция вращения |
Вес |
Кодировщик Ppr |
| LC57H355 |
3 |
1 Нм |
3.5A |
55 + 22 мм |
0,3 г. М2 |
1 кг |
1000 |
| LC57H380 |
3 |
2 нм |
3.5A |
80 + 22 мм |
0,5 г. М2 |
1,4 кг |
1000 |
| LC57H3100 |
3 |
3 Нм |
4A |
100 + 22 мм |
0,7 г. М2 |
1,8 кг |
1000 |
4. 3 фазы NEMA23 57 мм замкнутый цикл шаговый двигатель Механические Размеры:
5. 3 фазы NEMA23 57 мм замкнутый цикл шаговый двигатель схема проводки

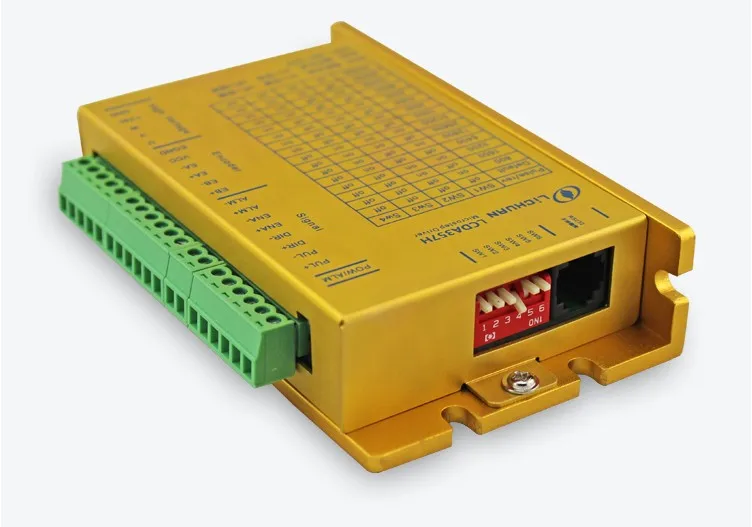

6. Подходящий Драйвер шагового двигателя с замкнутым циклом LCDA357H функциональные характеристики:
Особенности:
Диапазон входного напряжения: 18-50 В постоянного тока
Максимальный пиковый ток: 7а
Диапазон разделения: 200-51200ppr
Вход сигнала: дифференциальный/односторонний, Импульсный/направленный
Частота импульсного отклика: 200 кГц
Электрические параметры функции автоматической настройки
Векторное управление замкнутым контуром для обеспечения скорости двигателя с высоким крутящим моментом, обеспечивая при этом, чтобы двигатель не терял шаги
Перенапряжение, перегрузки по току, ошибка отслеживания по причине плохой защиты
| Продукт |
3-фазный NEMA23 57 мм драйвер шагового двигателя |
Бренд |
LC |
| Модель |
LCDA357H |
Подходящий двигатель |
3 фазы NEMA23 57 мм шаговый двигатель |
| Напряжение |
18-50vDC |
Ток |
7А макс |
| Отдел |
2-256 |
Напряжение сигнала |
5 в (необходимо добавить ограничительный резистор, если 12 В или 24 В) |
| Пульс |
200 кГц |
Сигнализация |
Поддержка |
| Входной сигнал |
Разница/одноконец, импульсы/направление |
Гарантия |
1 год |
7. Описание параметров двигателя с замкнутым контуром:
|
Параметр |
LCDA357H |
|||
| Мин |
Типичный |
Макс. |
Блок |
|
| Максимальный ток |
|
|
7 |
A |
| Входное напряжение |
18 |
36 |
50 |
Vdc |
| Логический входной ток |
7 |
10 |
16 |
Ма |
| Частота импульса |
|
200 |
|
КГц |
| Сопротивление изоляции |
500 |
|
|
Mohm |

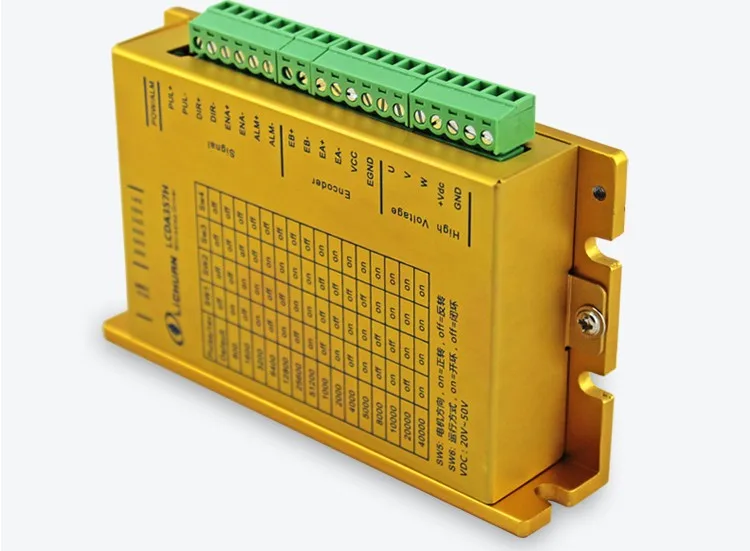

8. Определение интерфейса
1) входной порт двигателя и мощности:
| Терминал №. |
Символ |
Название |
Описание |
| 1 |
У |
Двигатель U фазовая обмотка |
|
| 2 |
V |
Двигатель V фазовая обмотка |
|
| 3 |
W |
Двигатель с фазовой обмоткой |
|
| 4 |
+ Vdc |
Входная мощность + |
+ 18 В ~ + 50 в |
| 5 |
GND |
Входная мощность заземления |
0 В |
2) входной порт сигнала кодировщика
LCDA357H Интерфейс сигнала кодировщика с 15 контактами головки дБ, определения контактов в следующей таблице:
| ДБ терминал №. |
Символ |
Название |
Описание |
| 1 |
EA + |
Кодировщик двигателя A фаза + вход |
|
| 2 |
EB + |
Двигатель энкодер B фаза + вход |
|
| 3 |
GND |
Датчик мощности заземления |
0 В |
| 11 |
EA- |
Двигатель кодер фазный вход |
|
| 12 |
EB- |
Двигатель энкодер B фазный вход |
|
| 13 |
VCC |
Мощность кодировщика |
+ 5 В |
3) контрольный порт сигнала
| Название |
Описание |
| Пул + |
Импульсный Входной сигнал: Импульсная активная кромка регулируется, по умолчанию Пульс поднимается по краям; Надежная реакция на импульсный сигнал, ширина импульса должна быть больше 1,2мкс. Например, использование + 12 В или + 24 В является необходимым сопротивлением серии. |
| PUL- |
|
| DIR + |
Направление входного сигнала: Высокий/Низкий сигнал, чтобы обеспечить надежное переключение двигателя, сигнал направления должен быть по крайней мере 5 МКС импульсный сигнал создан. Например, использование + 12 В или + 24 В является необходимым сопротивлением серии. |
| DIR- |
|
| Эна + |
Включите контрольный сигнал, входной сигнал используется для включения или отключения выходного сигнала драйвера. Эна низкоуровневая (или внутренняя оптопара проводящая), привод отключает фазу тока двигателя каждого двигателя в свободном состоянии, не в ответ на импульсы входного сигнала. Когда не требуется для этой функции, чтобы включить терминал сигнала. Например, использование + 12 В или + 24 В является необходимым сопротивлением серии. |
| Эна- |
|
| ALM + |
Выход сигнала неисправности, форма открытого коллектора. Логика выхода неисправности может быть установлена по ПК. |
| ALM- |
