48V 13S печатной платы 54 6 V с 30A 40A постоянная разрядка тока и bms вкл/выкл

48V 13S печатной платы 54 6 V с 30A 40A постоянная разрядка тока и bms вкл/выкл

Описание

Это PCB для 13 серий (54,6 v) или 14S 58,8 V комплект литий-ионный батарей с 5А постоянной зарядки и 40а постоянная разрядка тока, он имеет полный набор функций защиты для вашей системы батареи, чтобы ваш аккумулятор работал в хороших условиях

Особенности и характеристики

1) Эта плата PCB имеет высококлассное управление IC и Mosfet, чтобы получить более стабильную и надежную работу во время зарядки и разрядки
2) плата PCB имеет постоянный ток 40A и имеет возможность обрабатывать больший ток с коротким временем, с постоянным током 10А
3) со слабым переключателем электричества для управления разрядкой, чтобы предотвратить утечку тока во время работы-выключения
4) с функцией защиты порта обратного заряда, не будет никакой пожарной искры при подключении зарядного устройства к этой плате PCB, И BMS может предотвратить повреждение, если пользователь смешал полярность порта зарядки, это будет более безопасным для наших клиентов.
5) с функцией баланса и перезарядкой, переразрядкой, защитой от перегрузки по току, короткой защитой и т. д.
6) с функцией обнаружения высокой температуры.

7) с широким спектром применения: Этот BMS может работать с литий-ионным аккумулятором менее 14S с различным подключением, таким как 12s 11s 10s и т. д.

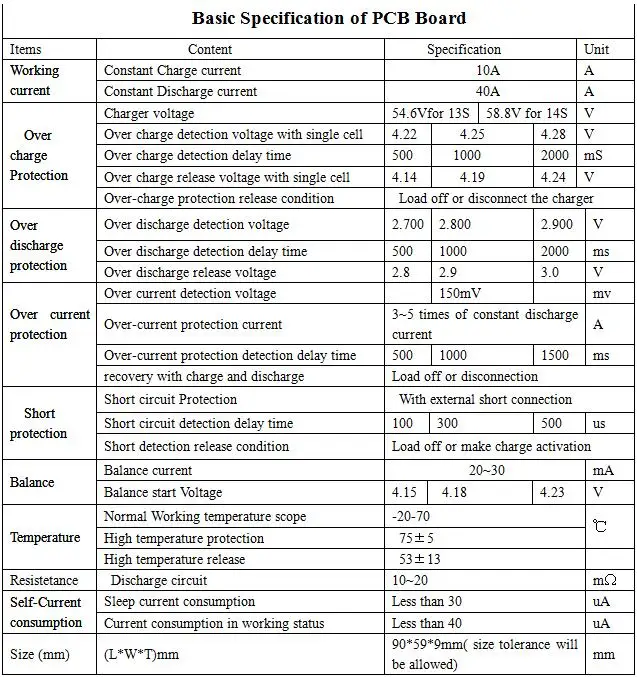

Электрические параметры

Спецификация этой BMS будет указана ниже:

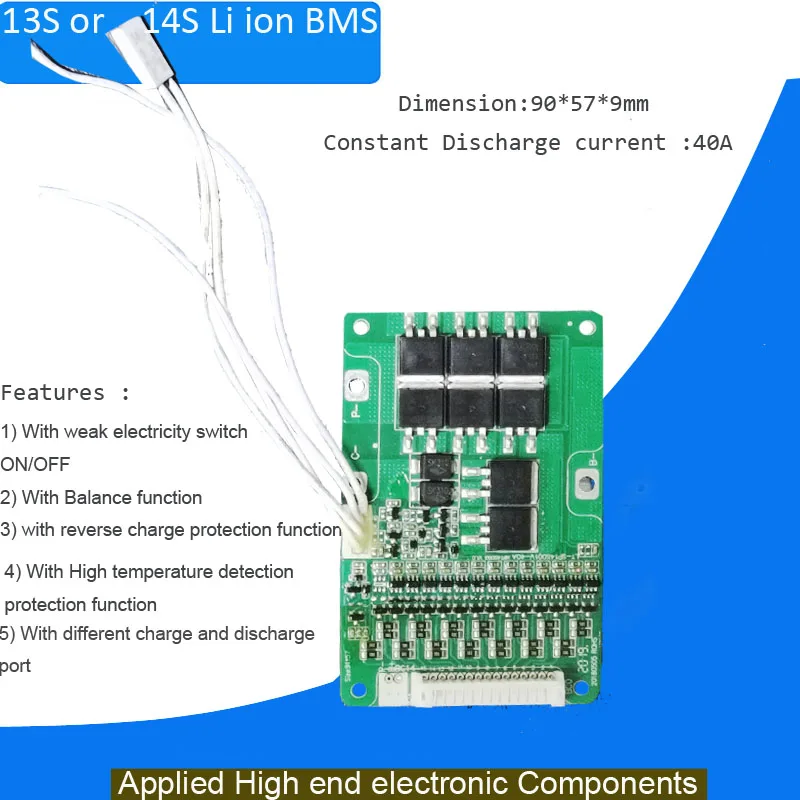

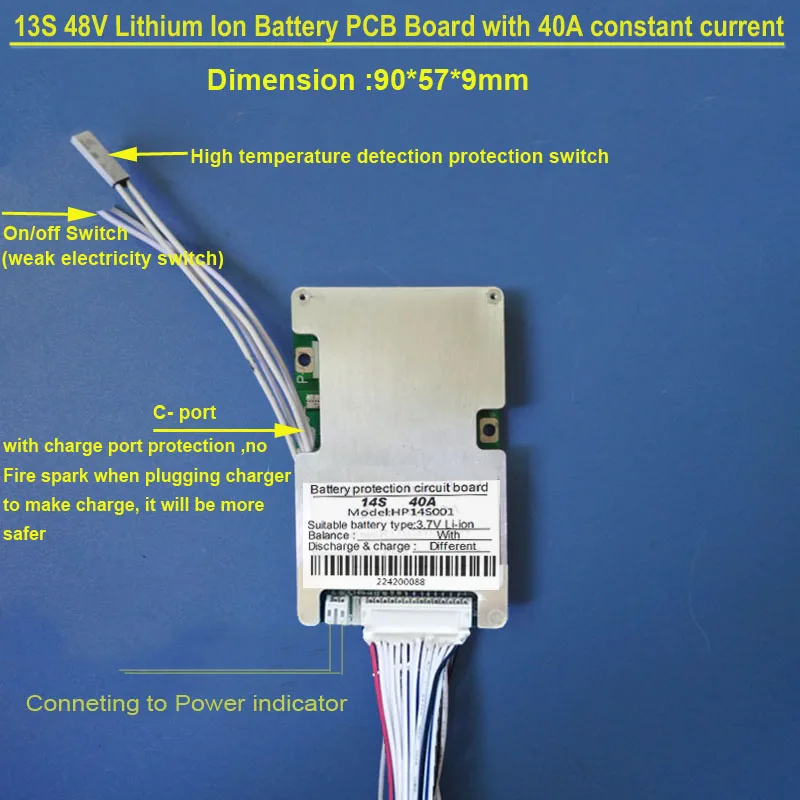

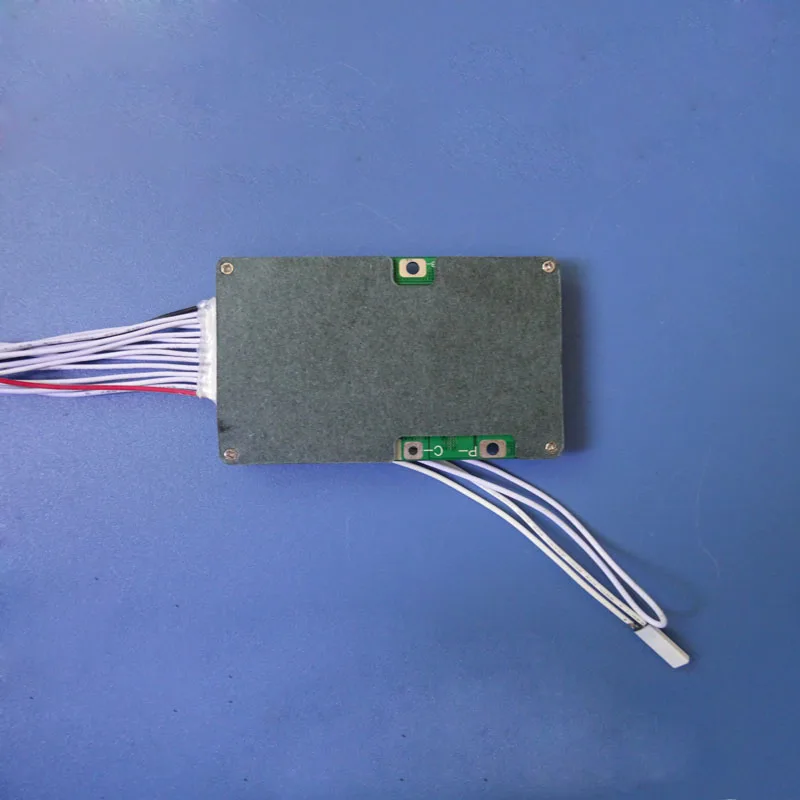

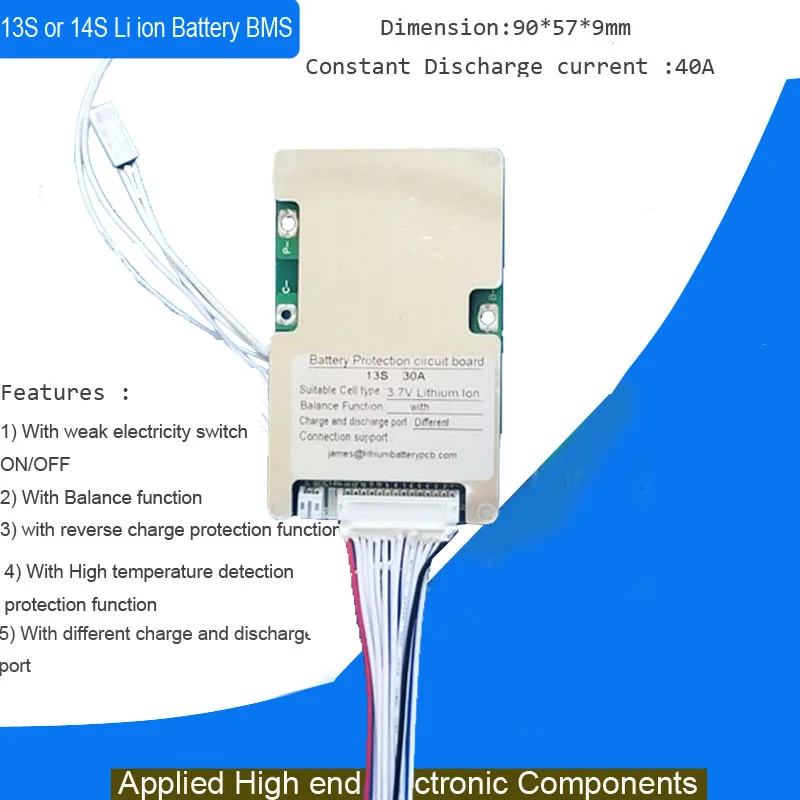

Фото-дисплей

Изображение BMS как показано ниже

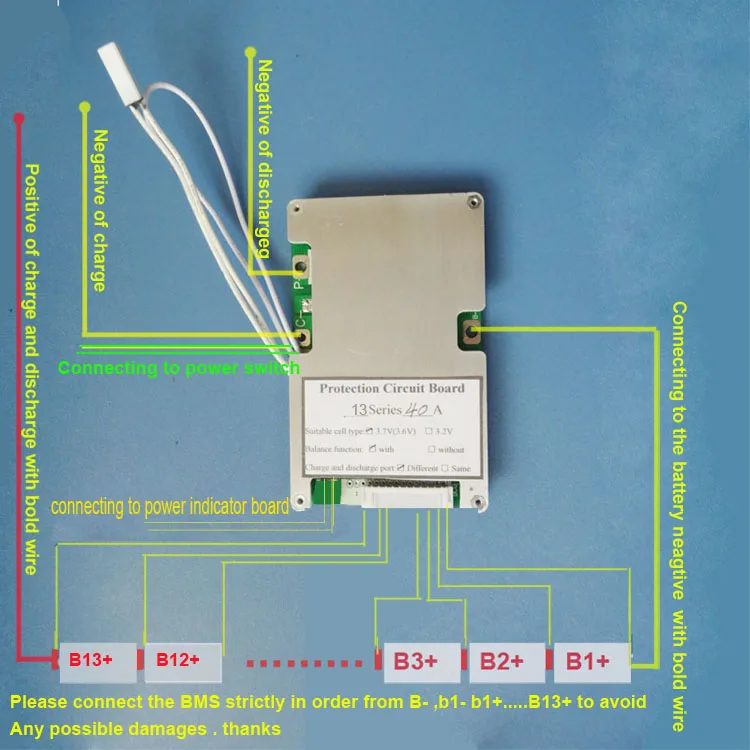

Инструкции по подключению

Пожалуйста, подключите этот BMS строго в соответствии с приведенной ниже инструкцией, чтобы избежать каких-либо ошибок, неправильное соединение легко повредит наши BMS.

Инструкции по подключению:

Пожалуйста, подключите этот BMS строго в соответствии с приведенной ниже инструкцией, чтобы избежать каких-либо ошибок, неправильное соединение легко повредит наши BMS.

Шаги подключения

А. Во-первых, подключите смелые и короткие провода от b-порта BMS к отрицательному порту аккумуляторной батареи. (B-провод должен быть как можно короче), затем подключите эти провода обнаружения напряжения (пожалуйста, снимите эти провода от BMS перед подключением этих проводов к батарее, чтобы избежать каких-либо ошибок подключения)
B. Во-вторых, пожалуйста, начните подключать эти провода баланса к системе батареи от BC0, черный тонкий провод должен быть подключен к батарее отрицательный, И второй провод-белый провод BC1 должен быть подключен к положительному порту первой ячейки серии. BC2 должен подключаться к положительному порту ячейки второй серии, а BC3-к положительному кабелю третьей ячейки.... Таким образом, можно заказать один за другим до последнего порта ячейки
C. В-третьих. После завершения соединения этих балансовых проводов Измерьте напряжение соединителя от каждого соседнего провода, напряжение между каждым соседних проводов для литий-ионный аккумулятор должно быть меньше, чем 4V и для Lifepo4 батареи должно быть меньше, чем 3,5 V, после подтверждения эти провода соединения заказа, вы можете подключить кабельный разъем к BMS. -Неправильный заказ на подключение, безусловно, повредит наши BMS. Пожалуйста, будьте внимательны с этим шагом.
D. Наконец, подключите смелый провод от C-как отрицательный заряд и P-как разрядный отрицательный порт, B + провод как положительный заряд и разрядка, эти провода должны использовать смелый провод для подключения для больших целей распределения тока. Затем, пожалуйста, сравните напряжение от BMS и напряжение непосредственно от батареи, чтобы увидеть, являются ли они одинаковыми или нет. Если они одинаковые. Ваше соединение верное, иначе будут происходить ужасные вещи!
Что касается порта индикатора питания, если у вас нет платы индикатора питания, вам не нужно подключать его, будет нормально

Отгрузка

Пожалуйста, выберите способ доставки, который вам нравится, вы можете рассмотреть способ экспресс-доставки, если ваш заказ срочный, но вы должны позволить себе дополнительную стоимость перевозки Экспресс-доставкой. Как доставка по воздуху, обычно это занимает около 20-60 дней, пожалуйста, обратите внимание на это и не открывайте споры легко до достижения
Свяжитесь с нами, мы постараемся сделать все возможное, чтобы решить проблему совместными усилиями.

Пошлина и налоговая стоимость

Как продавец, мы не будем оплачивать импортные пошлины на стороне покупателя и другие дополнительные сборы, поэтому покупатель должен позаботиться о таможенном оформлении, если это необходимо. Мы будем поддерживать покупателя, чтобы сделать таможенное оформление полностью без проблем

Гарантия

1) Покупатель должен иметь достаточно навыков установки BMS на ваш аккумулятор в соответствии с нашими инструкциями по подключению, если у покупателей нет навыков установки батареи, пожалуйста, не покупайте этот товар, потому что это будет ночным прошивкой для нас, чтобы сделать анализ, пожалуйста, поймите это заранее
2) Мы гарантируем, что продукт от нас имеет 12 месяцев гарантии от дефектов качества, но мы не несем ответственности
Для ошибки покупателей или неправильного обращения, наш продукт должен быть сохранен надлежащим образом. Если товар неисправен и
Не работает по прибытии, пожалуйста, сообщите нам товар в течение 7 дней с момента получения дефектного продукта, чтобы мы могли
Выдайте RMA.
Пожалуйста, свяжитесь с нами, чтобы запросить разрешение на возврат. Пожалуйста, укажите ваше имя, номер аукциона и причину возврата, когда
Вы можете связаться с нами. Все возвращенные товары должны содержать все оригинальные упаковочные материалы. Пожалуйста, тщательно перепакуйте товар. Товары
Возврат будет протестирован, и если обнаружится дефект, покупатель будет отправлен Новый заменяющий элемент немедленно. В случае
Что подходящая замена не доступна, возврат будет выдан.
Стоимость обратной пересылки должна быть предоставлена покупателем, если вы не можете принять нашу политику, пожалуйста, не покупайте товар у нас, справедливая сделка не переносится для нас обоих.
