Комплект для разработки Raspberry Pi Compute Module 3 Lite тип A с компьютерным модулем адаптер

(Примечание: Стандартный адаптер США будет отправлен в упаковке по умолчанию, если вы хотите изменить адаптер ЕС, пожалуйста, оставьте нам сообщение в заказе)

Raspberry Pi Compute Module 3 Lite Development Kit Type A

Описание

Raspberry Pi Compute Module 3 Lite Development Kit Type A, CM3 IO Board, DS18B20, ИК-пульт дистанционного управления, карта Micro SD

Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3 Lite, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3 Lite, уменьшая цикл разработки.

Ключевые детали в этом наборе разработки Compute Module 3 Lite включают в себя:

• Вычислительный модуль 3 Lite:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, без eMMC Flash на борту, вместо этого, в комплект входит карта Micro SD на 16 Гб
• Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить

CM3/CM3L характеристики

• BCM2837
  • 64-разрядный четырехъядерный процессор ARM Cortex-A53 1,2 ГГц
• 1 Гб оперативной памяти
• 4 ГБ eMMC Flash(Только для см3, не для см3л)
• 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты)
  • 48 x GPIO
  • 2 x I2C
  • 2 x SPI
  • 2 x UART
  • 2 x SD/SDIO(1x SD pin На CM3 был использован для 4GB eMMC Flash)
  • 1 x HDMI 1.3a
  • 1 хост USB2/OTG
  • 1 x DPI (Параллельный RGB дисплей)
  • 1 x NAND(SMI)
  • 1 x 4-полосный CSI Интерфейс камеры (до 1 Гбит/с на полосу)
  • 1 x 2-полосный CSI Интерфейс камеры (до 1 Гбит/с на полосу)
  • 1 x 4-полосный интерфейс DSI (до 1 Гбит/с на полосу)
  • 1 x 2-полосный интерфейс DSI (до 1 Гбит/с на полосу)
• По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft)

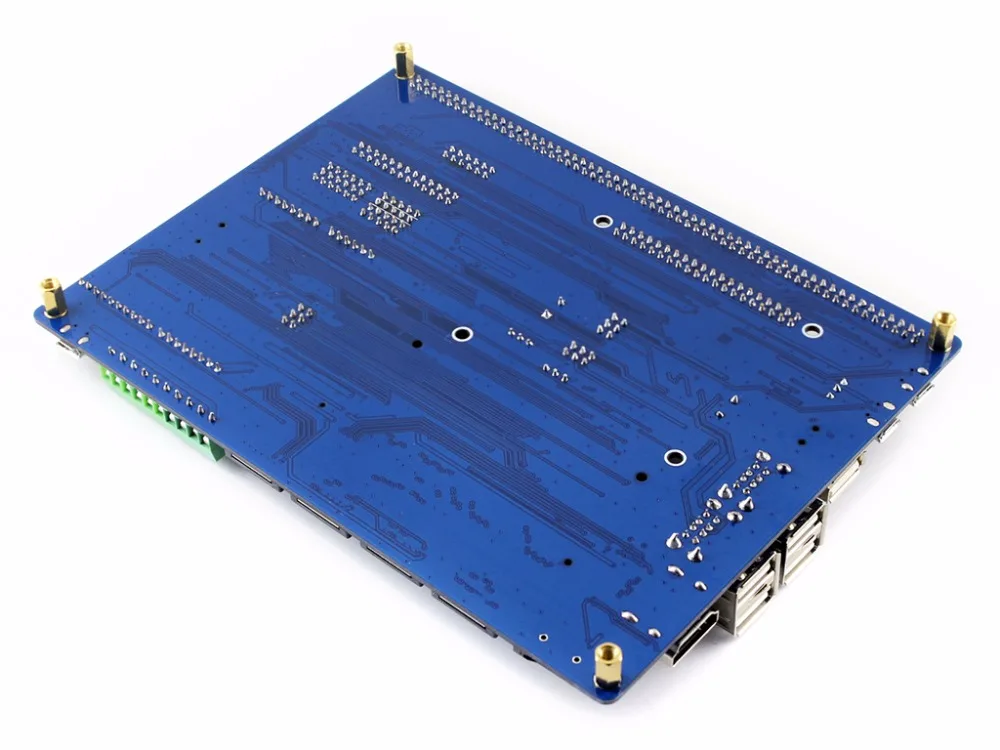

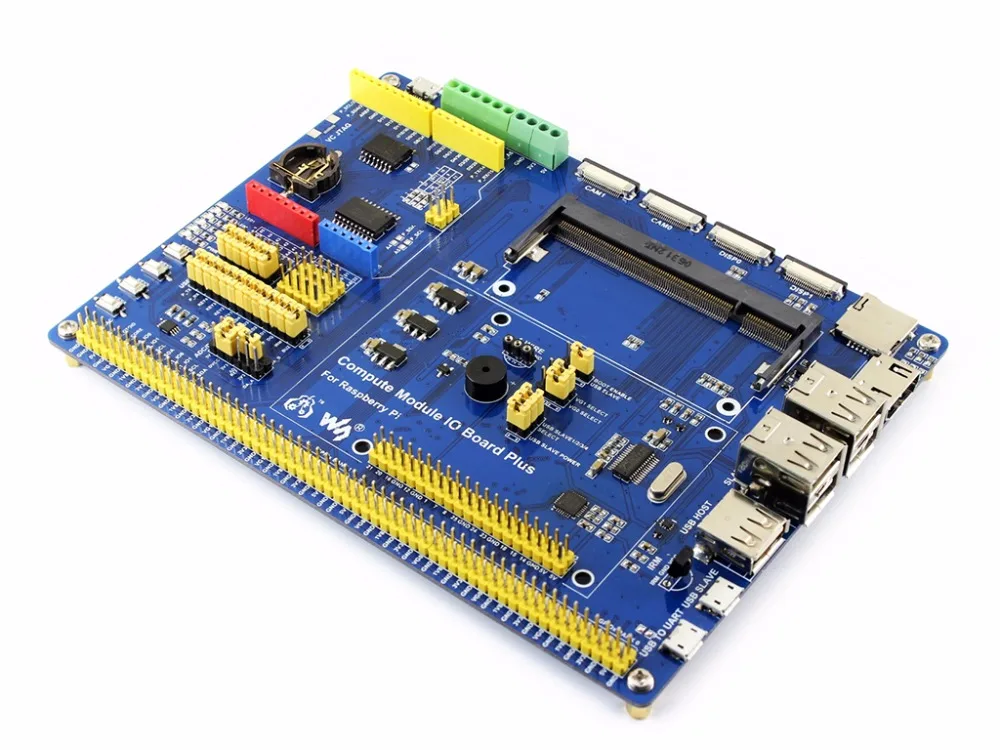

Compute Module IO Board Plus характеристики

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс, для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-концентратор позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Интерфейс датчика
• 10-битный ADC, 38KSPS, 11-канальный (6-канальный для интерфейса Arduino, 5-канальный для датчиков)
• 16-битный ЦАП, 2-канальный
• Бортовой RTC, один из наиболее распространенных и полезных функций

Что на Compute Module IO Board Plus

1. Интерфейс вычислительного модуля:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. Интерфейс CSI:Порты камеры, для подключения камеры Raspberry Pi
5. Интерфейс DSI:Порты дисплея, для подключения Raspberry Pi LCD
6. Порт HDMI
7. Usb-порты:Для подключения usb-устройств
8. Интерфейс USB SLAVE:Позволяет записывать изображение системы в вычислительный модуль 3
9. Интерфейс USB в UART:Для последовательной отладки
10. Заголовок Arduino:Для подключения щитов Arduino
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Порт питания:5В 2.5A
15. FE1.1S:Чип USB HUB
16. Кристалл 12 МГц
17. CP2102:Конвертер USB в UART
18. Слот для карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite
19. TLC1543:AD конвертер
20. DAC8552:16-битный ЦАП, 2-канальный
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Держатель батареи RTC:Поддерживает батареи CR1220
23. Регулятор напряжения:3,3 В/2,5 В/1,8 В
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Индикатор действия:Определение состояния карты Micro SD
28. Пользовательские светодиоды
29. Ключи пользователя
30. Выбор ботинок
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. Выбор мощности VGx:Настройте уровень ввода/вывода
32. Usb-концентратор:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Настройте контрольные контакты UART, ключей пользователя, пользовательских светодиодов, 1-проводного интерфейса, ИК-приемника и зуммера
35. Выбор объявлений Arduino
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Руководство по выбору

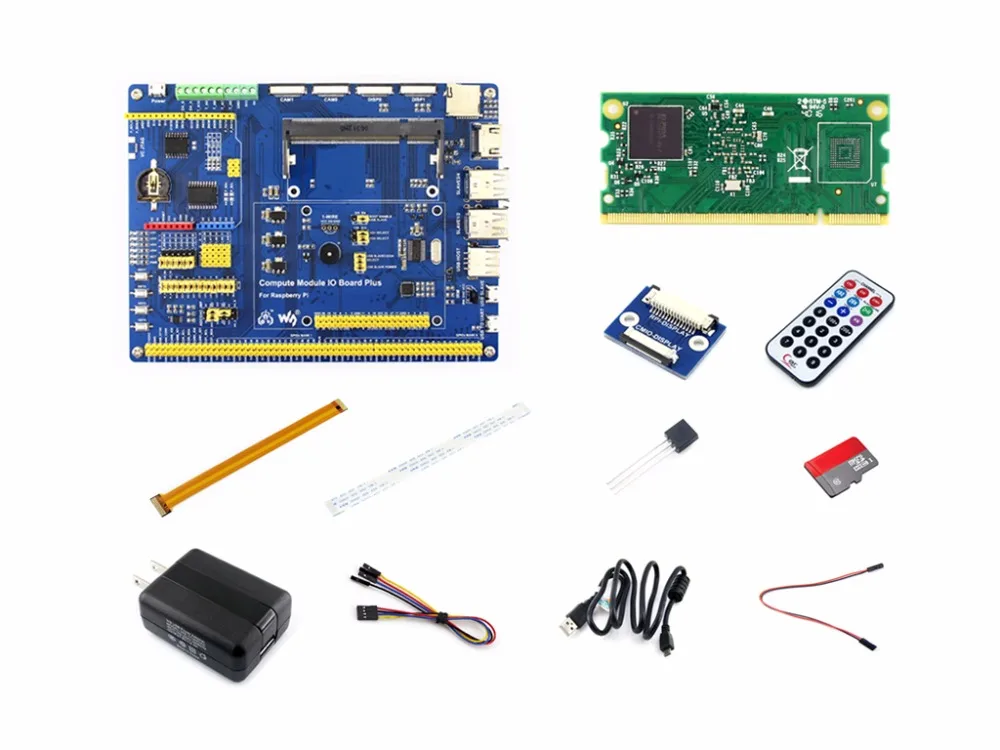

Содержимое упаковки

Вычислительный модуль

1. Вычислительный модуль 3 Lite x1

1

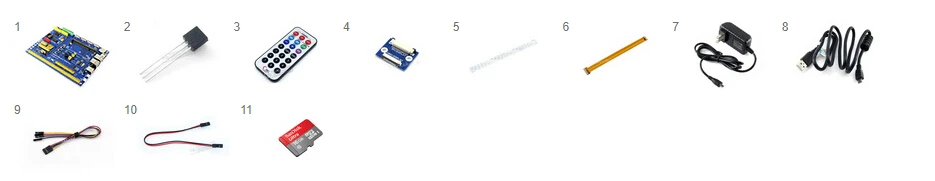

Набор аксессуаров

1. Вычислительный модуль IO Board Plus x1
2. DS18B20 x1
3. ИК-пульт дистанционного управления x1
4. ЖК-адаптер x1
5. 22PIN FFC x1
6. Кабель камеры RPi Zero V1.3 15 см x1
7. Адаптер питания стандарта США 5В/3А micro x1
8. Разъем USB типа A для micro B штекер кабеля 120 см x2
9. Перемычка 4-контактный к раздельным штифтам x2
10. Перемычка 2-контактный 2,54 Шаг 200 мм x2
11. Карта Micro SD 16 Гб x1
