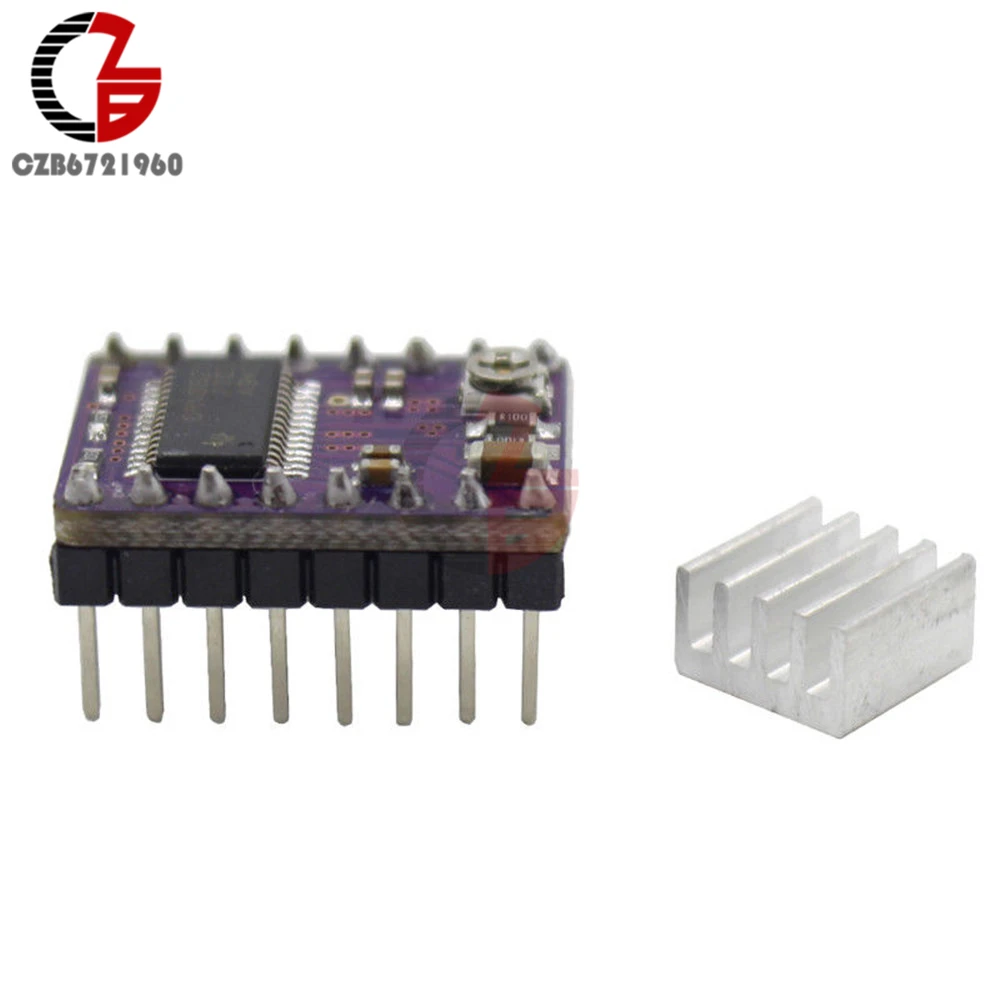

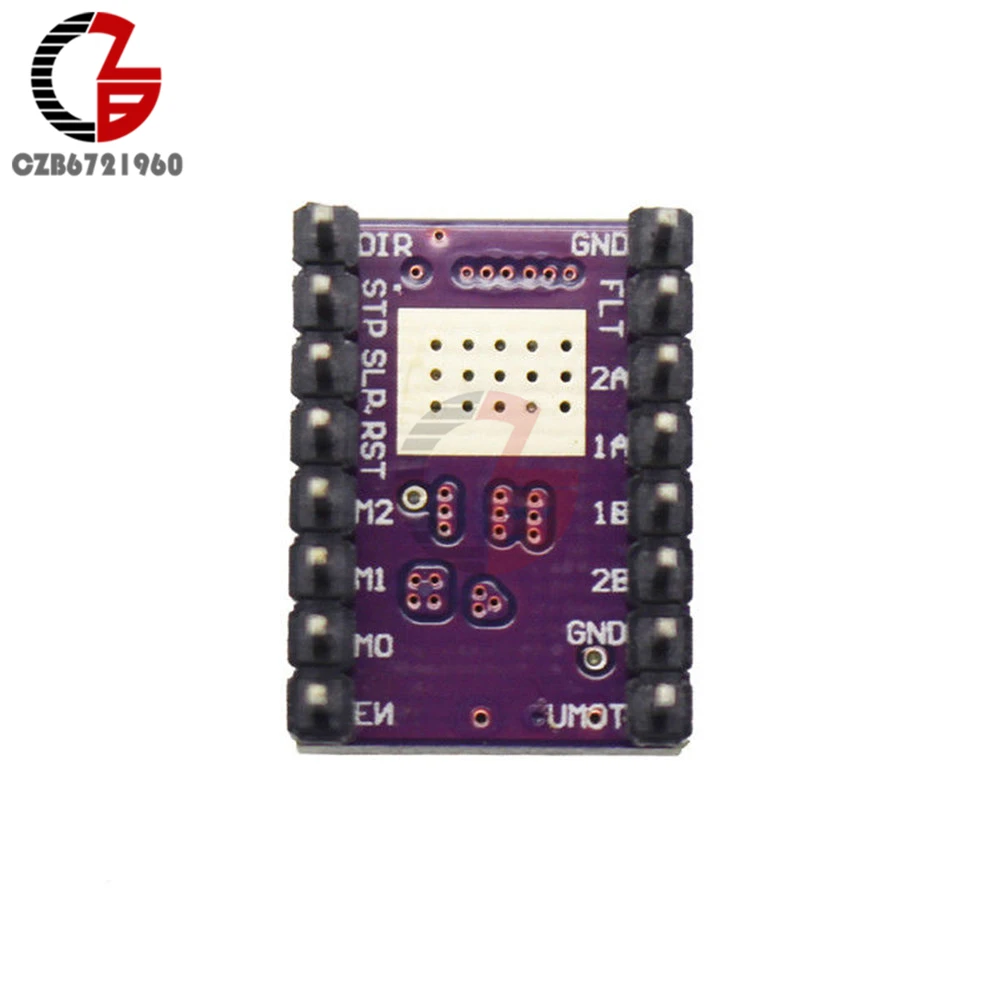

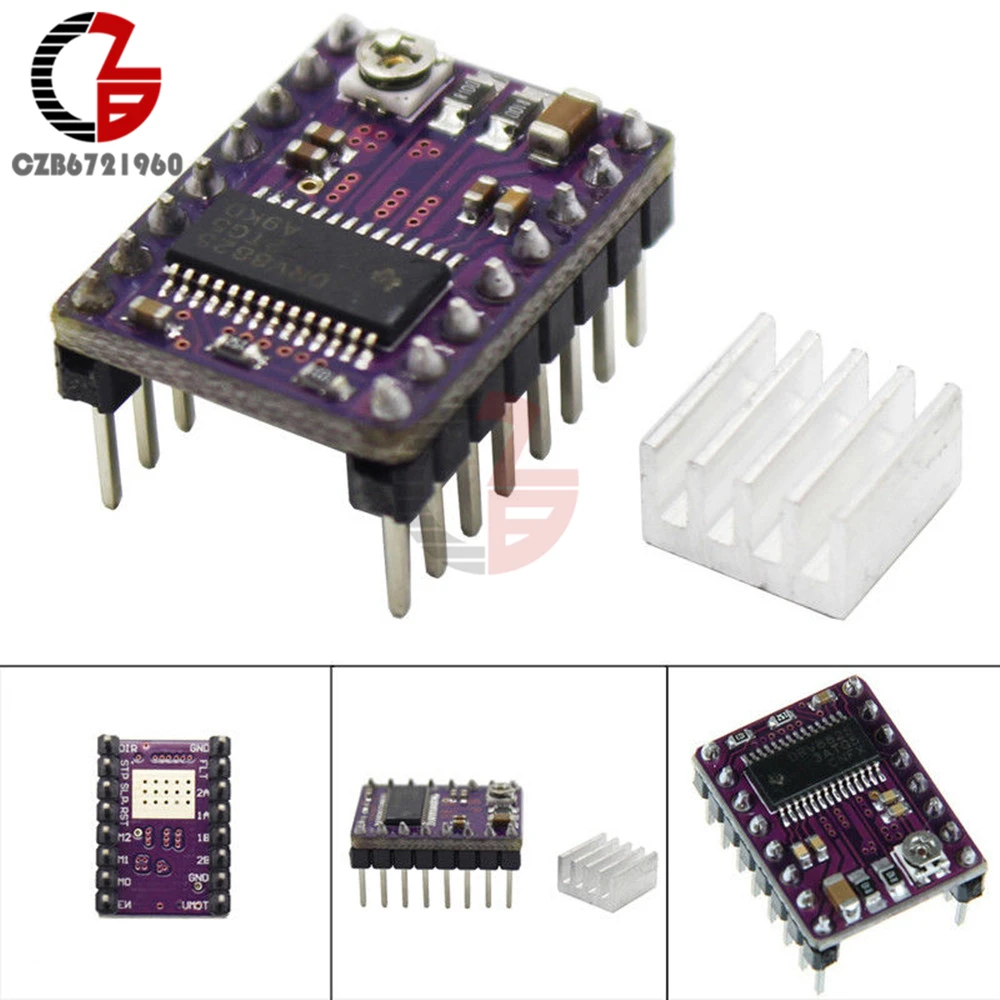

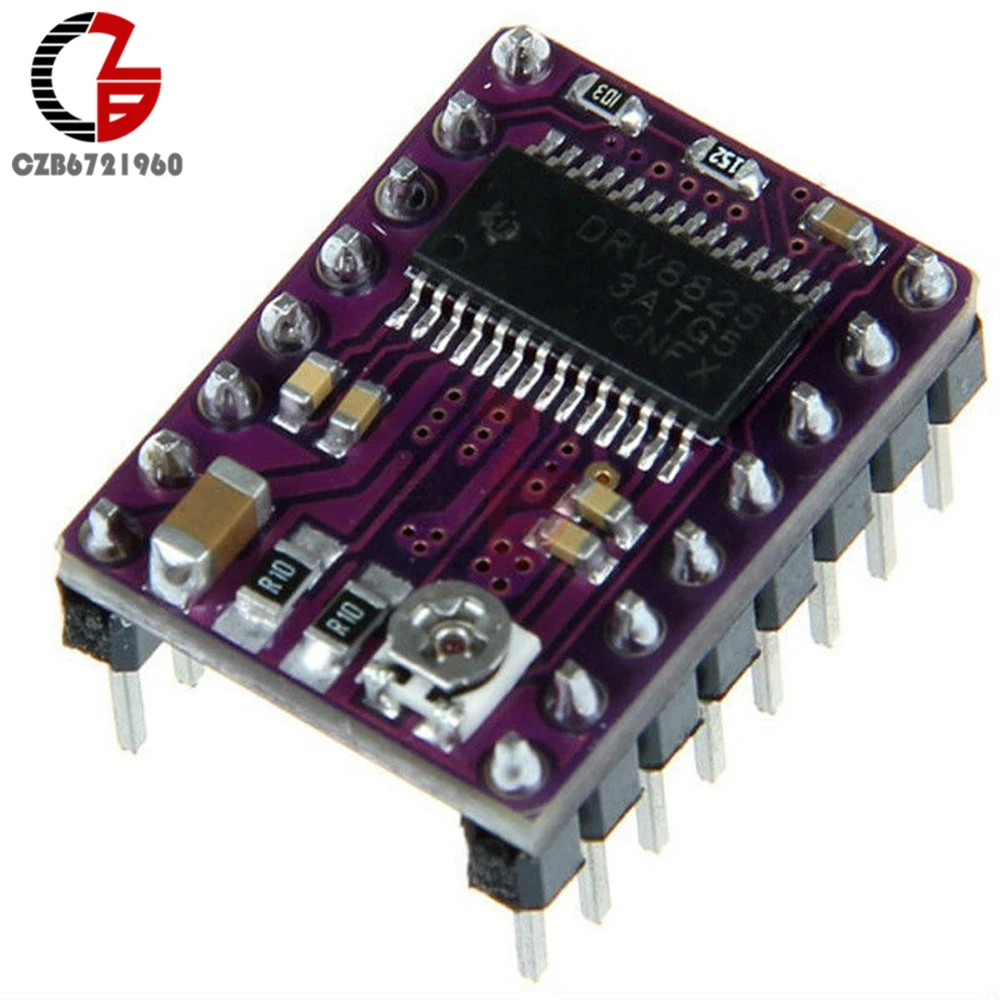

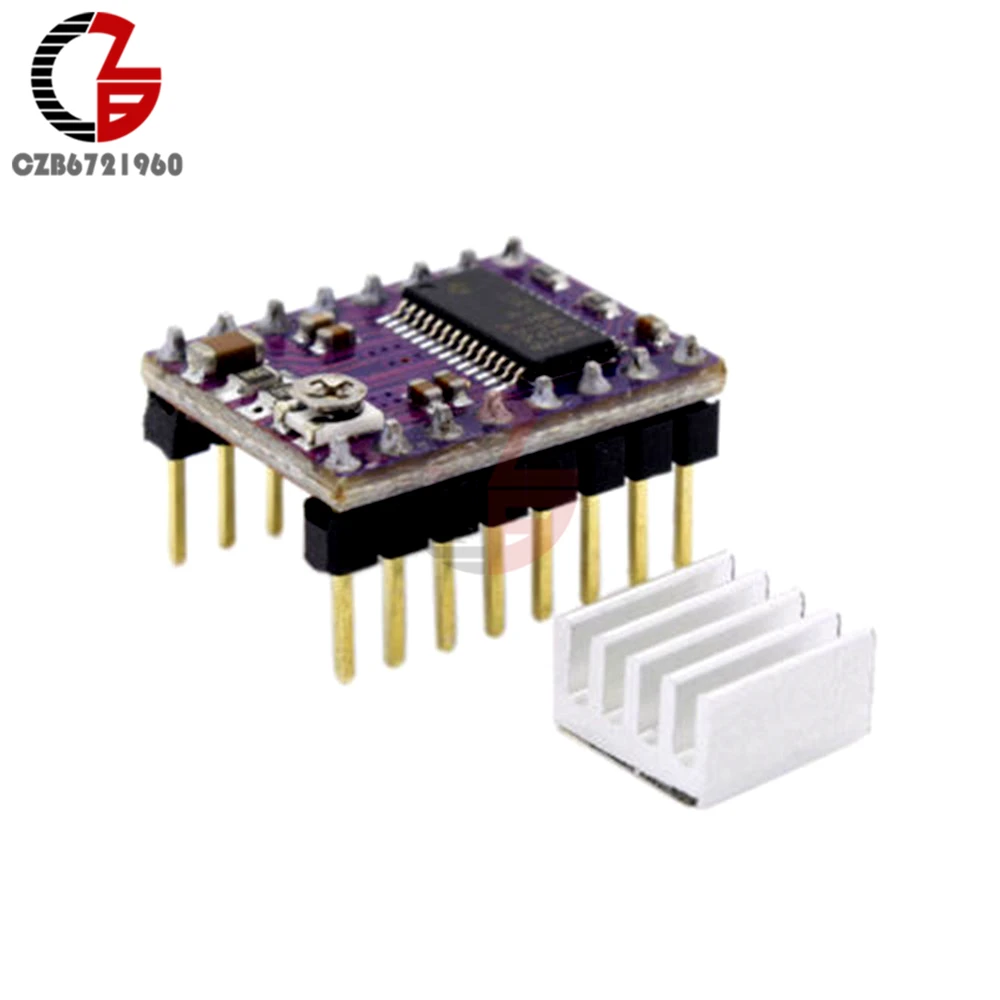

Драйвер шагового двигателя DRV8825 является разделительной доской для микрошагового биполярного шагового двигателя TI DRV8825. Модуль имеет pinout и интерфейс, которые почти идентичны тем из наших A4988 шагового двигателя платы водителя, так что он может быть использован в качестве более высокой производительности падение-в замене для этих досок во многих приложениях.

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение).


1. Простой интерфейс управления шагами и направлением

2. Шесть различных шаговых решений: полный шаг, полушаг, 1/4-шаг, 1/8-шаг, 1/16-шаг и 1/32-шаг

3. Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей

4,45 в Максимальное напряжение питания

5. Встроенный регулятор (не требуется внешнее логическое напряжение)

6. Может непосредственно контактировать с 3,3 V 5 V системы

7. Температурное выключение, отключение по току и блокировка под напряжением

8. Защита от короткого замыкания и короткого замыкания

9,4 слойные, 2 oz Медный для улучшенного рассеивания тепла

10. Открытая подложка под драйвером IC в нижней части PCB

11. Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шагового двигателя перевозчиков в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)

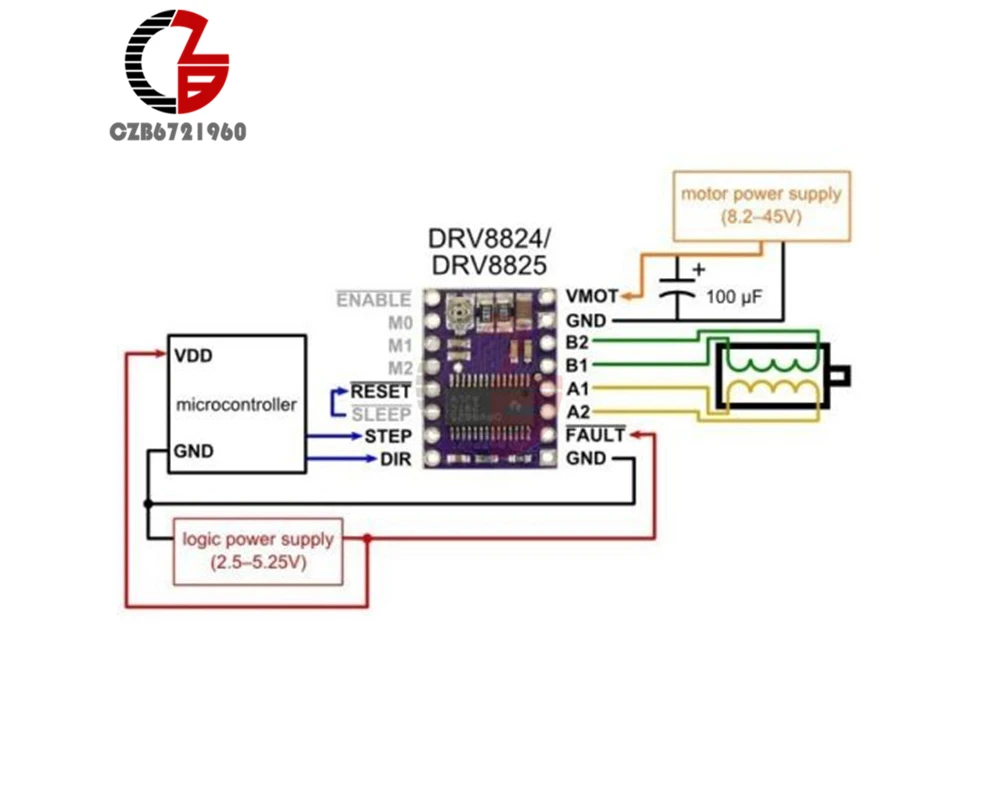

Этот продукт является несущей платой или разделительной платой для драйвера шагового двигателя TI DRV8825; Поэтому мы рекомендуем внимательно прочитать данные DRV8825 (1MB pdf) перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять одной биполярный шаговый двигатель с тактовой частотой до 2,2 в выходной ток на катушку (смотрите Мощность рассеивания соображений разделе ниже для получения более подробной информации). Вот некоторые ключевые особенности драйвера:

Простой интерфейс управления шагами и направлением
Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг
Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей
Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)
45 в Максимальное напряжение питания
Встроенный регулятор (нет внешнего логического напряжения)
Может непосредственно контактировать с 3,3 V 5 V системы
Температурное выключение, отключение по току и блокировка под напряжением
Защита от короткого замыкания и короткого замыкания
4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла
Открытая жесткая наземная прокладка под драйвером IC на нижней части печатной платы
Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шаговых приводов двигателей в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)
Мы также несем Перевозчик шагового двигателя DRV8824, который может служить прямой заменой переносчика DRV8825 при использовании шагового двигателя с более низким током. В DRV8824 могут только доставить до 0,75 для каждой катушки без теплоотвод (1,2 А (макс.) при правильной охлаждения), но он имеет более крупные резисторы, которые обеспечивают лучшую производительность микрошагового механизма, чем переноска DRV8825 при низких токах. Единственный способ сказать нашему перевозчику DRV8824 кроме перевозчика DRV8825-это маркировка на IC драйвера; Если у вас есть смесь из двух, вы можете рассмотреть возможность их маркировки (на нижней шелкографии имеется пустой квадрат, который вы можете использовать для этого). Для применений низкого напряжения, рассмотрите наш pin-совместимый Перевозчик DRV8834, который работает с напряжением питания двигателя как низко как 2,5 V.

Этот продукт поставляется со всеми компонентами поверхностного монтажа-включая драйвер DRV8825 IC-установлен, как показано на рисунке продукта.

Посылка:

1 x DRV8825 шаговый двигатель драйвер модуль 3D принтер RAMPS1.4 RepRap StepStick
