Цифровой Ручной осциллограф тестер DC 9V DSO328 1MSP 2 4 "TFT LCD Atmega328p STM32 12 битный зонд BNC

Цифровой Ручной осциллограф тестер DC 9V DSO328 1MSP 2 4 "TFT LCD Atmega328p STM32 12 битный зонд BNC

Обзор: материнская плата

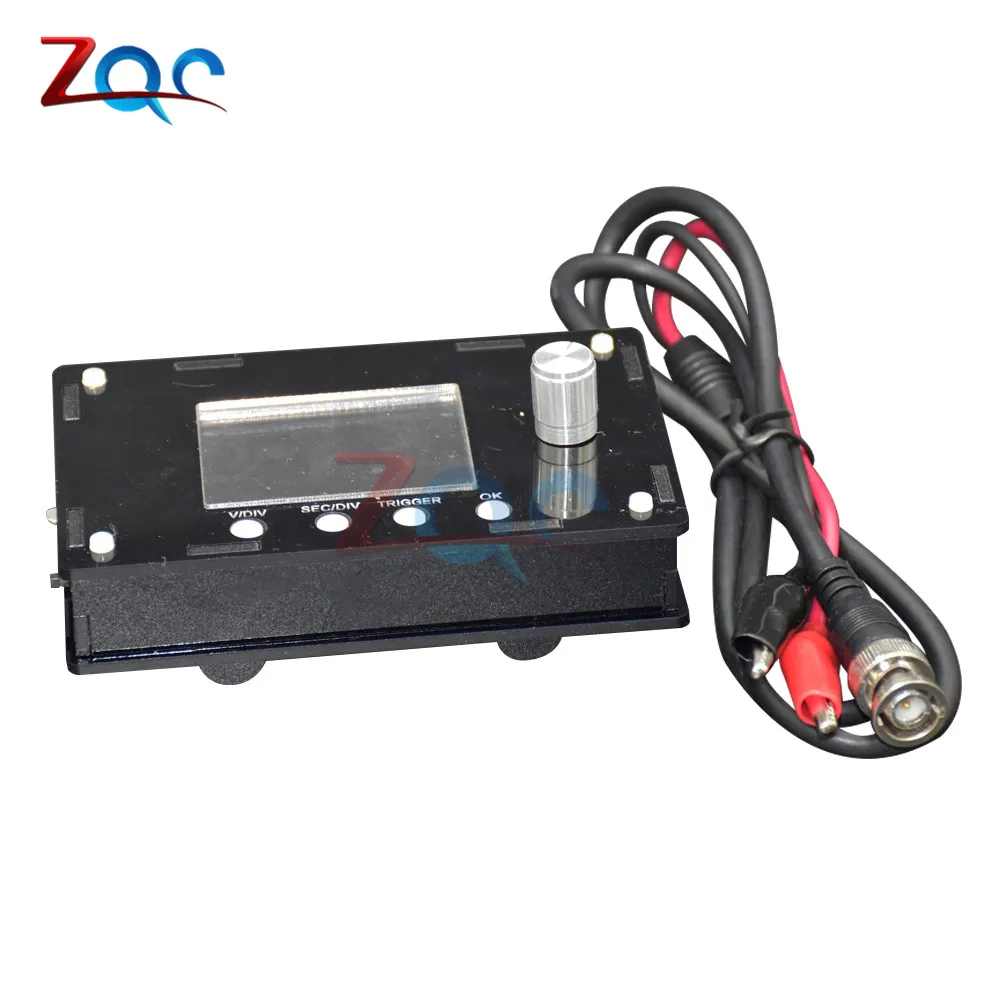

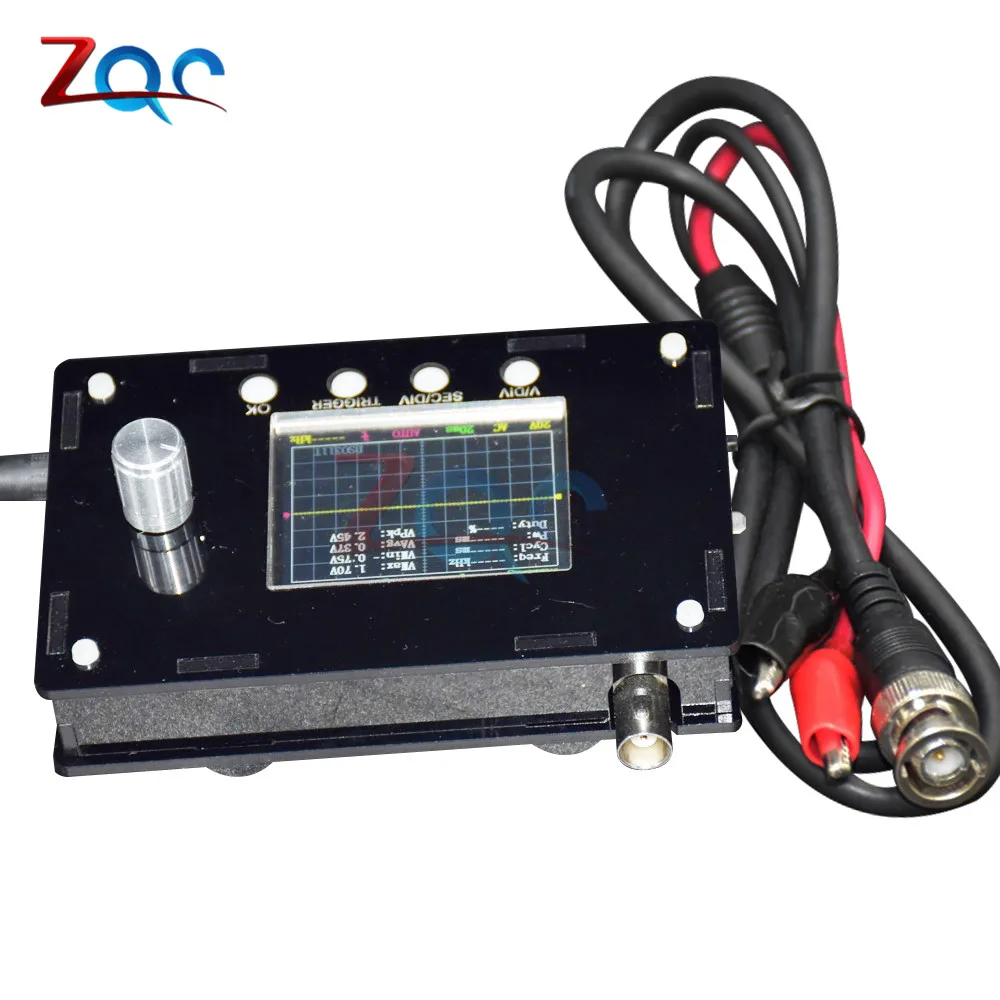

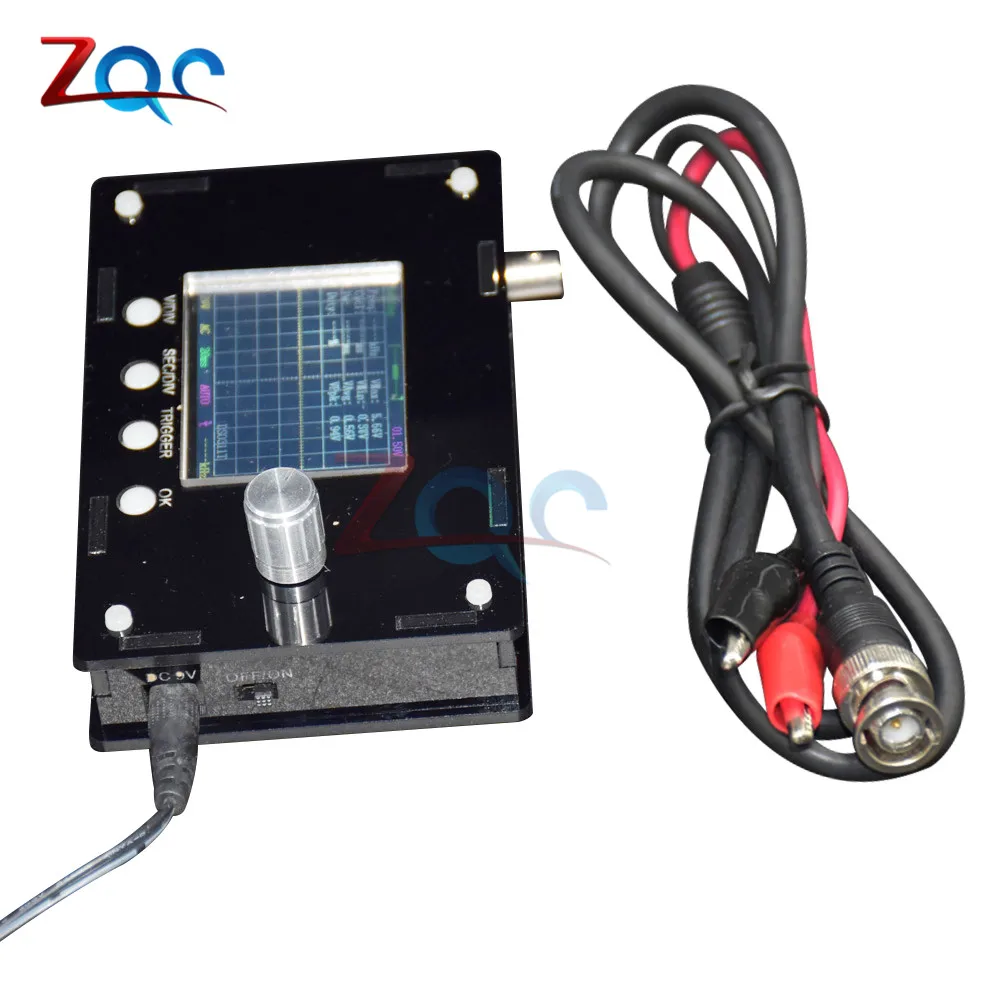

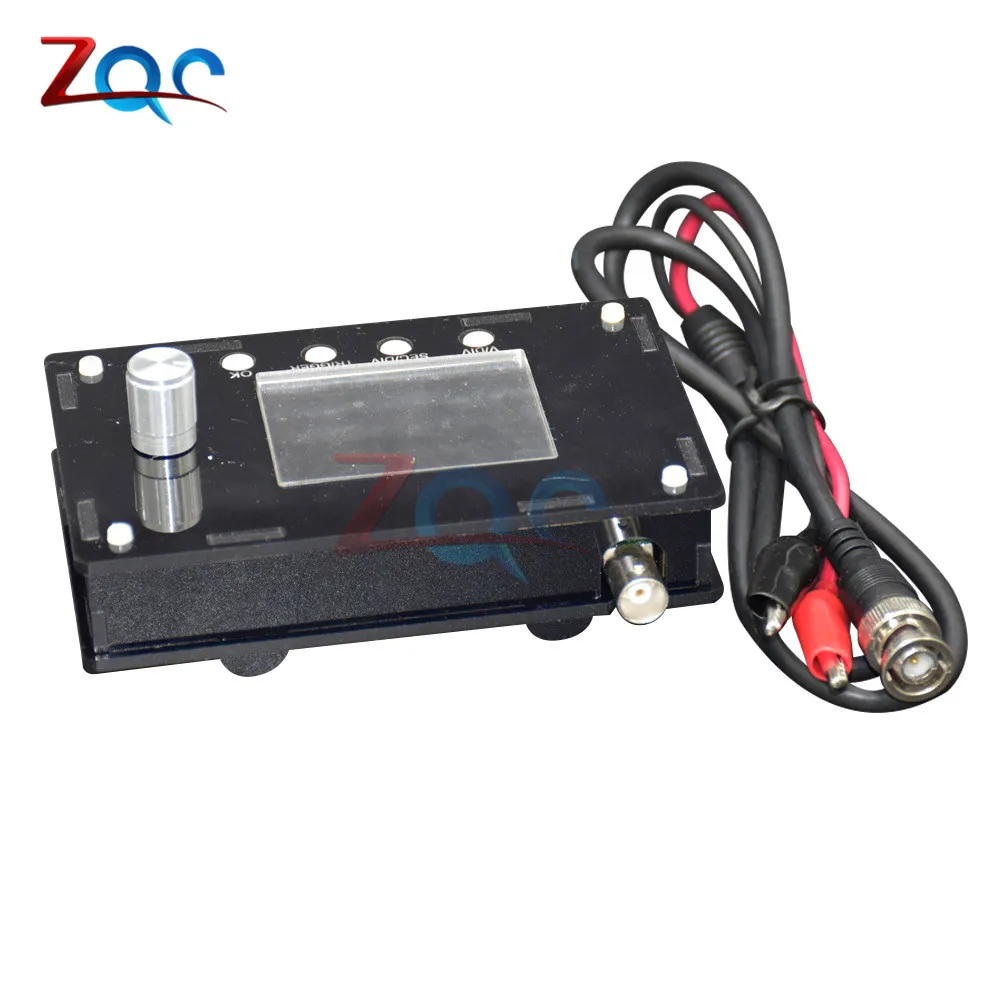

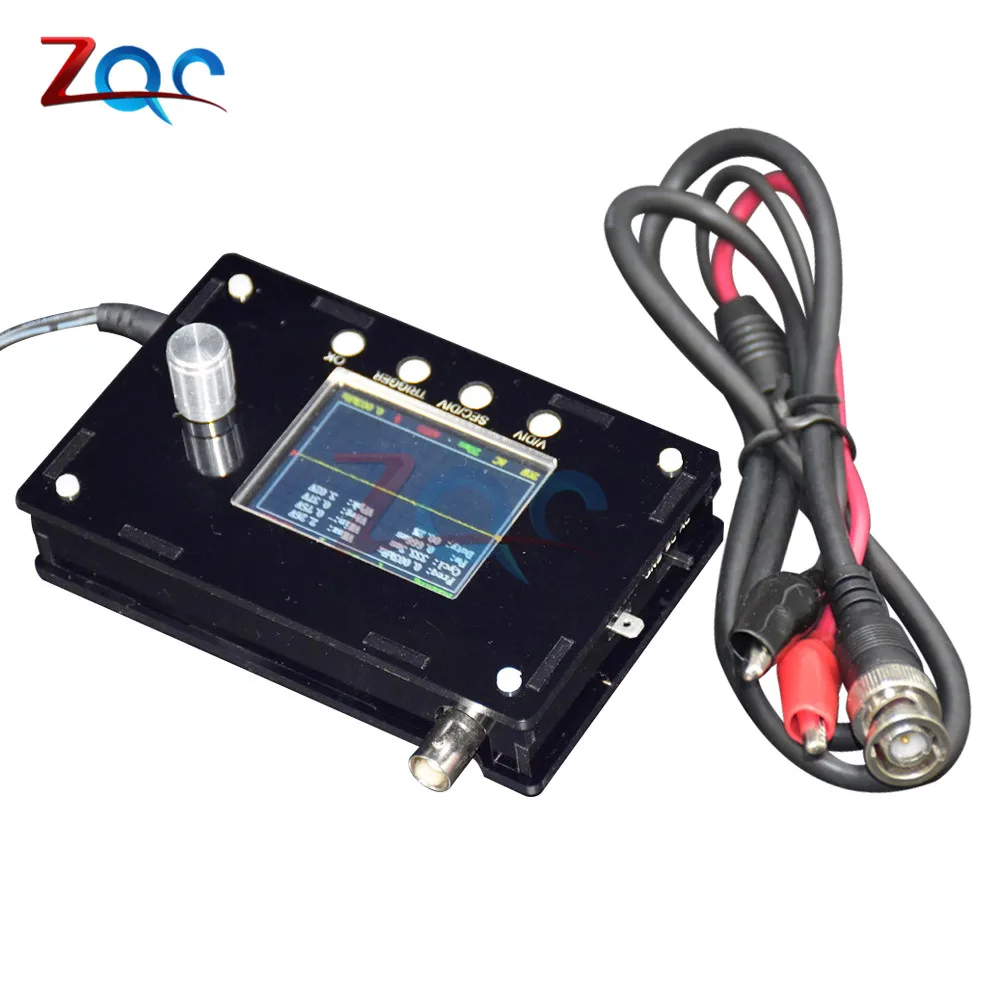

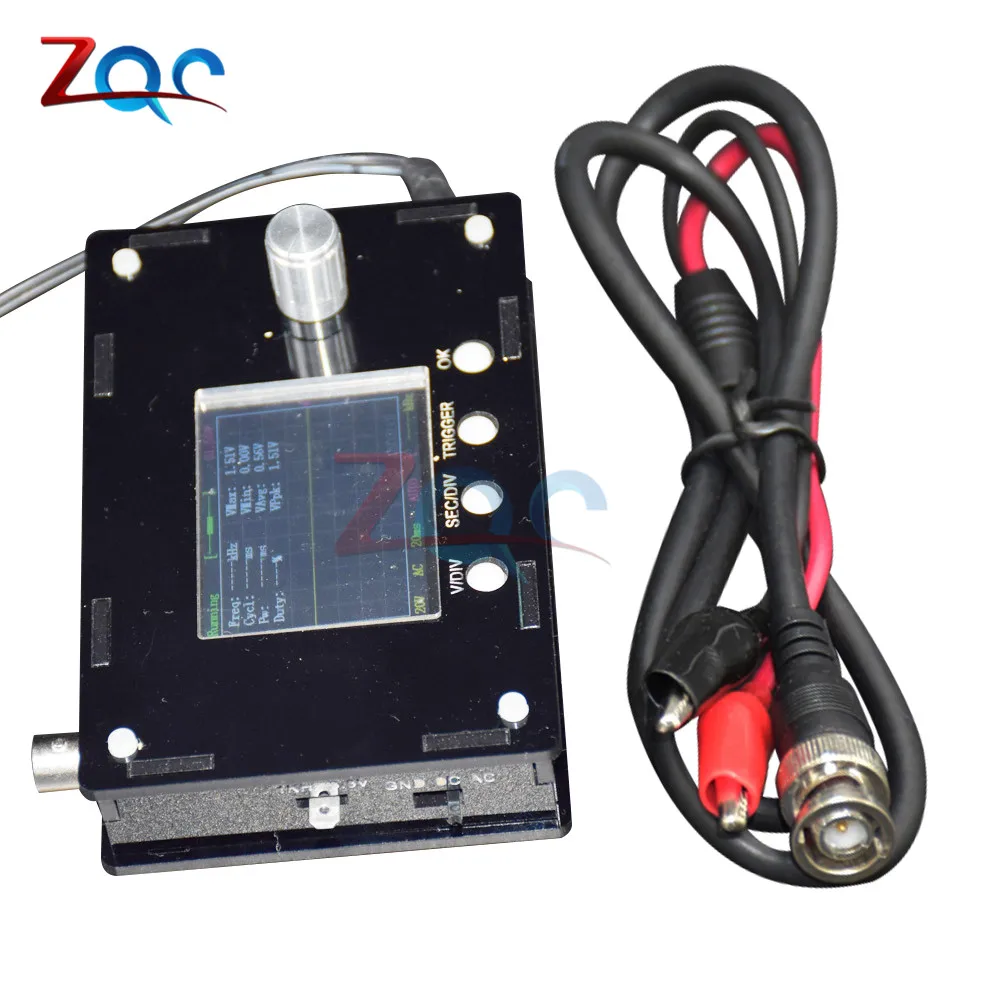

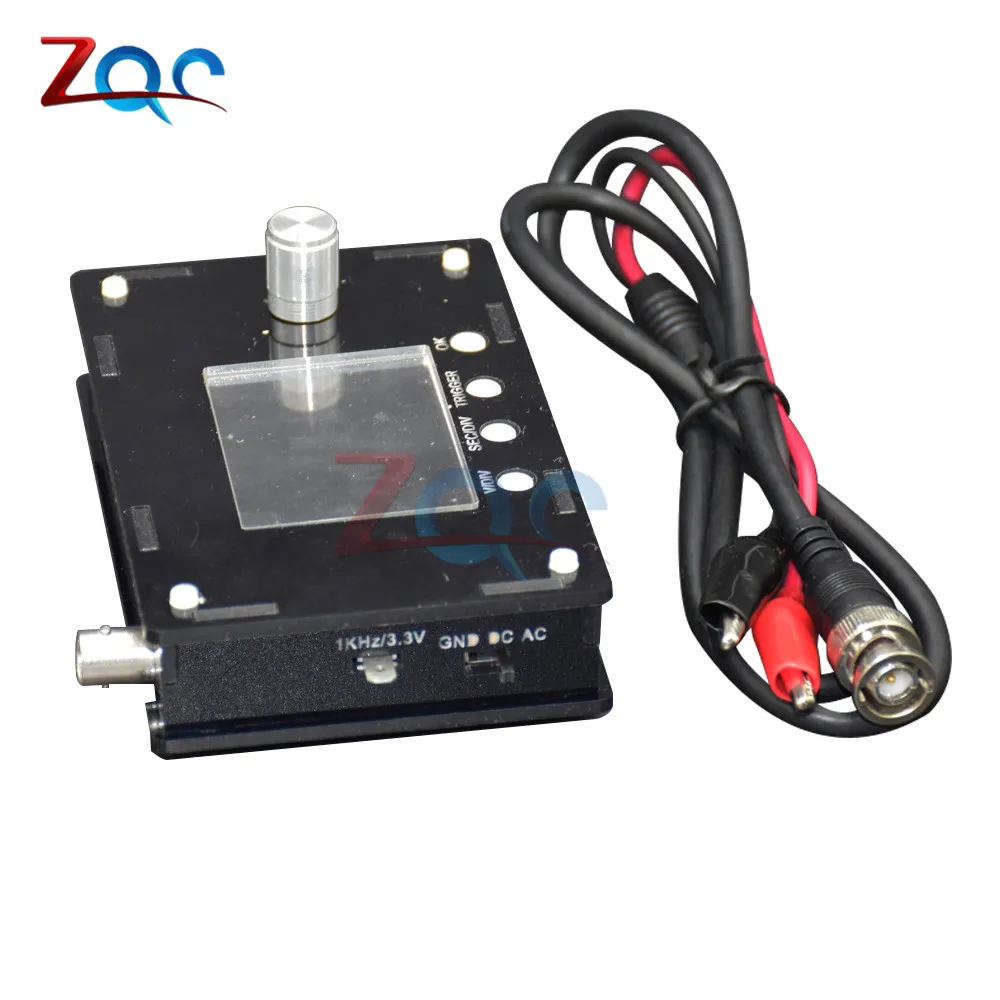

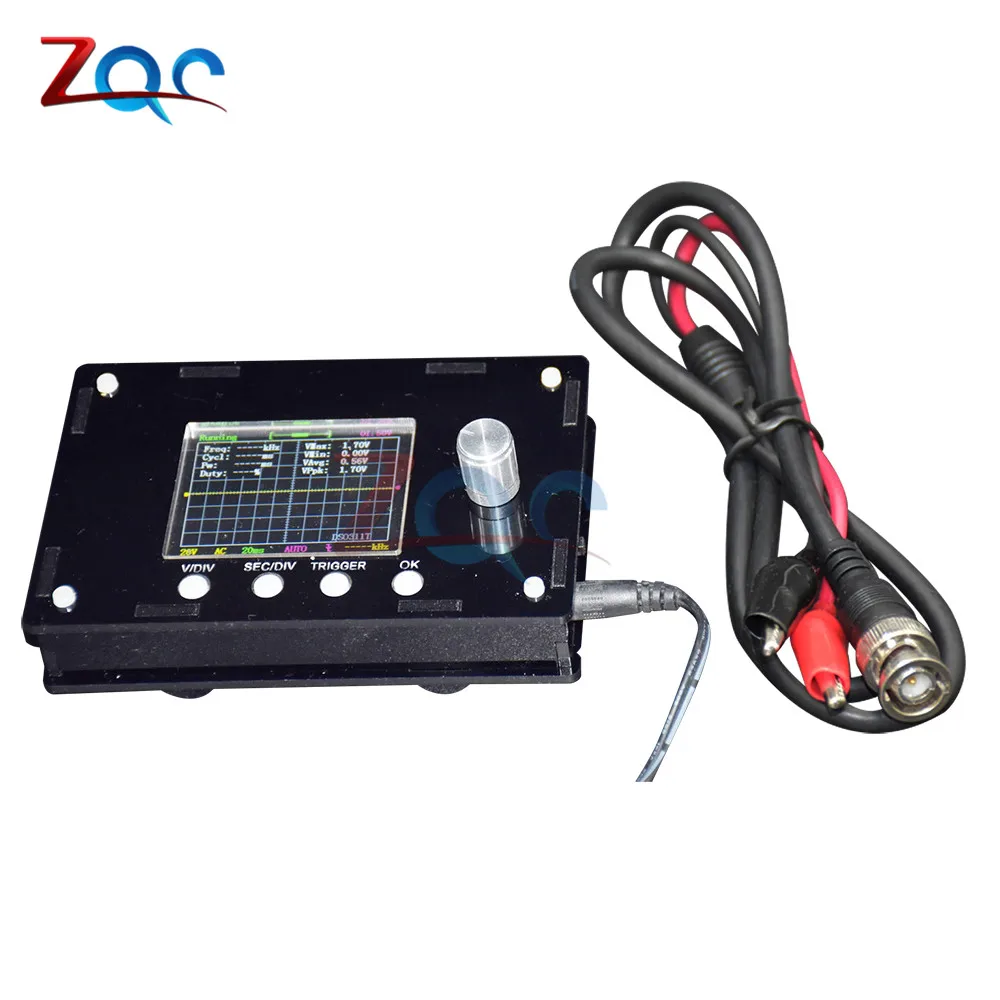

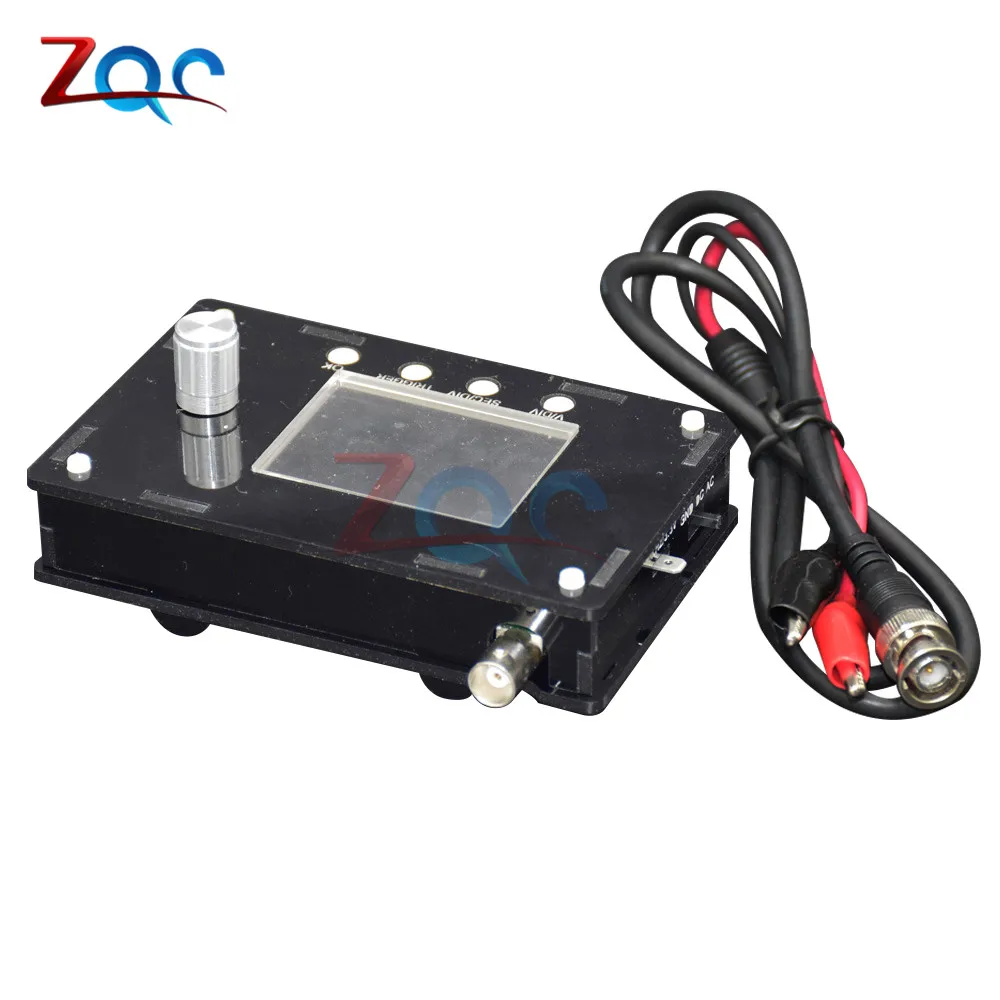

Этот мини-осциллограф предназначен для любителей электроники, чтобы узнать о электронике, пайке, программировании и STM32. Он содержит материнскую плату контроллера, TFT LCD и другие электронные компоненты, чтобы DIY функциональный мини цифровой осциллограф.

Особенности:

Используйте чип STM32. Работает быстрее, чем DSO138, и хорошая ручка данных.

Предварительно запрограммирован. Плата контроллера программируется и проверяется перед отправкой с фабрики. Высокое качество и безопасность в использовании.

Полный веселья. Это набор «сделай сам» и забавный, чтобы создать свой собственный осциллограф. Особенно подходит для любителей пайки и STM32.

С крутым черным чехол. В отличие от DSO138, этот черный чехол DS0311 предназначен для приготовления пищи, что делает его удобным в использовании при обучении и тестировании.

Примечание: для этого осциллографа необходим источник питания постоянного тока 9 В 200 мА(Не более 10 в,

Или, возможно, будет гореть)

Параметры:

Входное сопротивление: 1 МОм

Аналоговая полоса пропускания: 0 - 200 кГц

Максимальное входное напряжение: 50 в, полипропилен (1: 1 зонд), 400 В, полипропилен (10: 1 зонд)

Максимальная частота дискретизации в реальном времени: 1 мс/с

Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала

Точность: 12Bit

Глубина буфера дискретизации: 1024 байт

Вертикальная чувствительность: 5 мВ/див-20 в/Див

Регулируемое вертикальное смещение, с инструкцией

Режимы соединения: DC / AC / GND

Горизонтальный диапазон времени основания: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)

С автоматическим, обычный и однократный будильник • режим съемки, легко улавливать мгновенную форму волны

Доступный триггер для подъема или падения

Регулируемое положение уровня триггера, с инструкциями

Наблюдаемая предыдущий сигнал триггера (отрицательная задержка)

Может замерзнуть в любое время, дисплей формы волны (функция удержания)

Дисплей и Управление

Тип подключения:

Источник питания: постоянный ток 8-10 В, рекомендуемый ток 9 В, не более 10 в

Зонд: Подключите зонд к BNC

Управление:

Кнопка функции:

[В/в]: выбор чувствительности и вертикального положения

[Sec/DIV】: выбор для базы времени и горизонтального положения,

[Триггер]: выбор для режима триггера, уровня триггера или кромки триггера

[Ok】: Нажмите один раз, чтобы включить функцию удержания, затем нажмите, чтобы выйти из функции удержания

[Adj】: клавиша со стрелкой, поворот влево и вправо, чтобы выбрать параметры, выбранный параметр будет выбран

【Муфта SWITHC】:Муфта может быть переключена на постоянный ток, переменный ток или GND. Когда он переключен на GND, вход осциллографа отключен от внешнего входа и подключен к заземлению, также вход равен 0 В

Сохранения формы волны Нажмите [ok】и] триггер 】в то же время, ток

Форма сигнала будет сохранена в EEPROM; Оригинальные данные будут заменены.

Центр буфер формы волны

Уровень нажатия по центру триггера [триггера] в течение 3 секунд, уровень триггера будет в

Центр амплитуды сигнала.

Регулировка, компенсируемая зондом:

Отрегулируйте конденсатор триммера C3 и C5:

1. Подключите красный зажим зонда к выходному терминалу сигнала, черный зажим не подключается
2. Включите осциллограф, чтобы запустить, press【adj】ручка в течение 3 секунд. Этот товар в нижней части экрана показывает выходному проводу тестовый сигнал амплитуда, а затем press【adj】 для регулировки амплитуды 0,1 V
3. Установите чувствительность до 50 мВ, Отрегулируйте уровень триггера, чтобы сделать форму волны устойчивой
4. Отрегулируйте C3, чтобы сделать форму волны прямоугольной. Настройка C3 закончена
5. Press【adj】to регулировки амплитуды до 3,3 V, и комплект чувствительность к 1V, отрегулировать C5 для того, чтобы сделать форму волны правой кнопкой мыши под углом.
