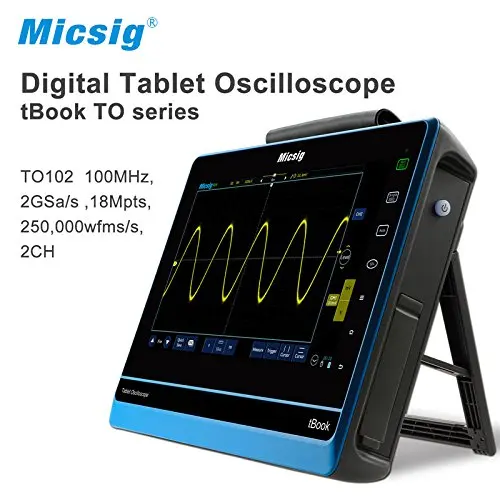

Цифровой осциллограф Micsig виртуальный 100 МГц 150 200 автомобильный диагностический
107 229,84 руб.
Новое поступление

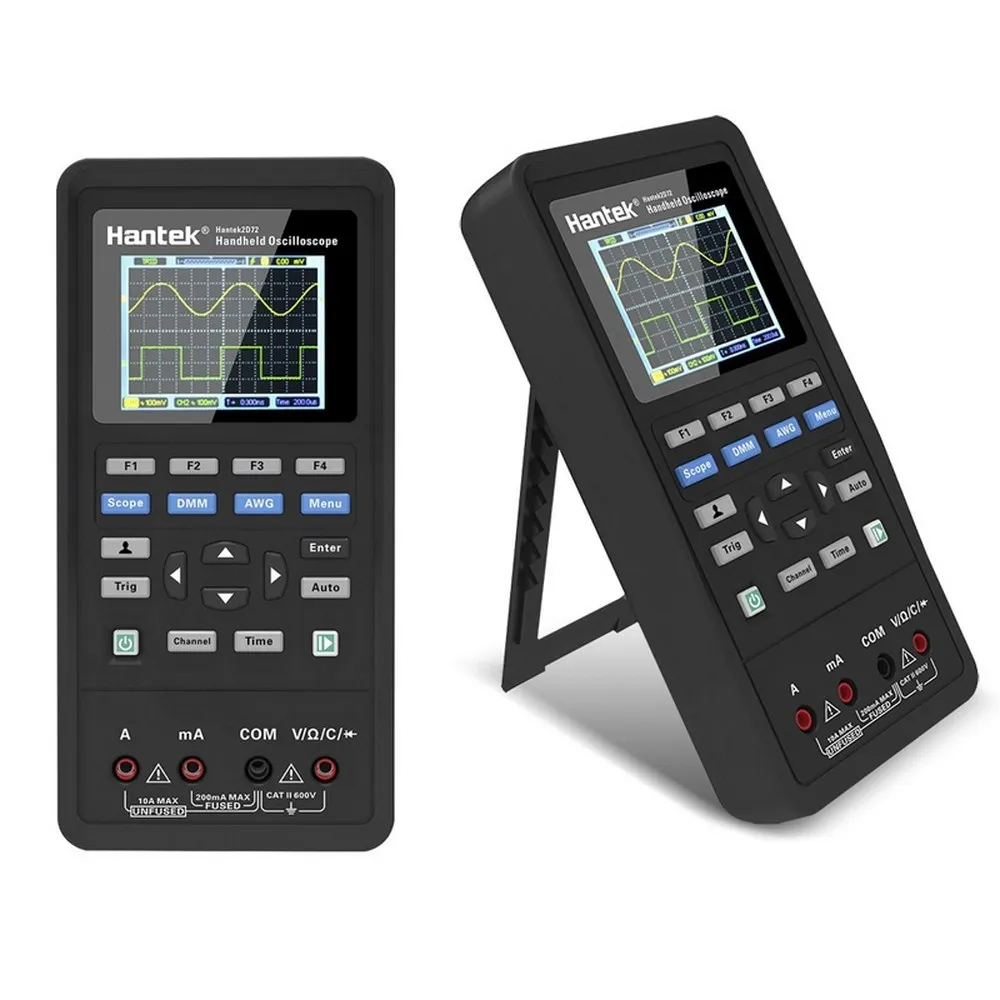

Цифровой осциллограф Hantek 3 в 1 портативный мультиметр USB 2 канала цветной ЖК
10 823,09 руб.

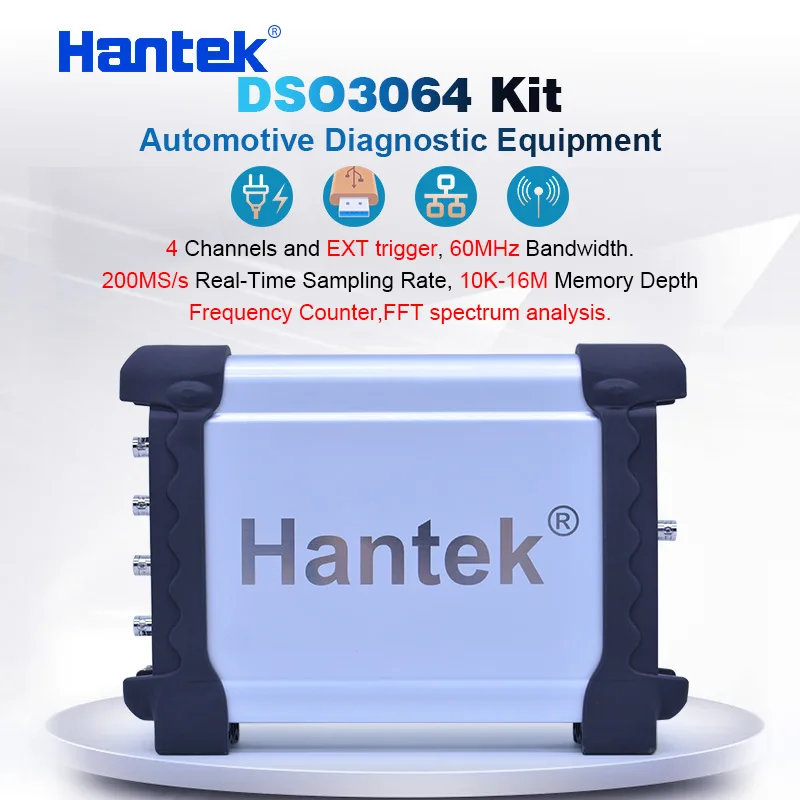

Цифровой автомобильный диагностический осциллограф Hantek DSO3064 4 канала 200 МГц с 60 10k
40 418,98 руб.
OWON новейший осциллограф SDS7102 FFT 1 г/локон VGA бесплатное обновление прошивки США 3
30 408,84 руб.
Hantek 6022BL осциллограф с подключением через порт USB цифровой портативный 2 канала 20
4 623,62 - 4 914,07 руб.
Hantek DSO4254B 64K цифровой осциллограф 250 МГц 4 канала 1GSa/s частота дискретизации USB хост
32 532,96 руб.
Hantek6104BD Hantek 6074BD 6204BD 6254BD 4CH USB осциллографы для ПК 250 МГц осциллограф с частотой
13 608,67 - 18 901,22 руб.
Осциллограф цифровой высокая точность 100 МГц 1 ГГц/a|storage oscilloscope|digital storage
23 024,12 - 25 458,69 руб.
MR tools Store
Магазина MR tools Store работает с 22.08.2014. его рейтинг составлет 93.81 баллов из 100. В избранное добавили 1795 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 288 наименований товаров, успешно доставлено 4441 заказов. 436 покупателей оставили отзывы о продавце.
Характеристики
Hantek Осциллограф DSO4202C цифровой мультиметр осциллограф 2CH 200 МГц +
История изменения цены
*Текущая стоимость 25 857,15 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-21-2026 | 32838.36 руб. | 33495.5 руб. | 33166.5 руб. |
| Jan-21-2026 | 26633.6 руб. | 27166.96 руб. | 26899.5 руб. |
| Dec-21-2025 | 32321.20 руб. | 32967.20 руб. | 32644 руб. |
| Nov-21-2025 | 32063.87 руб. | 32704.52 руб. | 32383.5 руб. |
| Oct-21-2025 | 25598.36 руб. | 26110.53 руб. | 25854 руб. |
| Sep-21-2025 | 31546.55 руб. | 32177.59 руб. | 31861.5 руб. |
| Aug-21-2025 | 31287.5 руб. | 31913.19 руб. | 31600 руб. |
| Jul-21-2025 | 31028.43 руб. | 31649.65 руб. | 31338.5 руб. |
Описание товара
Hantek DSO4202C 2 канальный цифровой осциллограф 1 канал произвольный/функциональный генератор сигналов 200 МГц 40K 1GS/s 7 ''Tft Lcd
Характеристика 1,2 канальный цифровой осциллограф + произвольный/функциональный генератор сигналов + Синхронизация сигнала + внешний триггер. 2. Ключи для osilloscope и генератора сигналов отделены для удобного управления им одновременно. 3. Большой и четкий дисплей (7 дюймов 64 к цветной ЖК-дисплей, разрешение 800x480), более четкий и реалистичный сигнал. 4. Осциллограф: 1 GSa / s частота дискретизации, полоса пропускания 200/100/70 МГц, более 20 видов функций автоматического измерения; 5. Мощная функция триггера: край, видео, пульс, наклон, со временем, альтернатива. 6. Произвольный/функциональный генератор сигналов: 25 МГц, 12 бит разрешение, 200 МГц DDS, произвольная волна/квадратная волна/синусоида/Треугольная волна/трапециевидная волна/импульсная волна/DC легко имитирует преобразователь. 7. Поддержка sd-карты, функция VGA (опционально). 8. Встроенный usb-хост, поддержка usb-накопителя, usb-интерфейс/обновление системы sd-карт. Технические параметры| Модель | DSO4202C | DSO4102C | DSO4072C |
| Осциллограф | |||
| Частота дискретизации | Диапазон частоты дискретизации: 1GSa/s | ||
| Эквивалентная частота дискретизации: 25GSa/s | |||
| Приобретение режимов | |||
| Обычный | Обычные данные только в том случае, | ||
| Пиковое Обнаружение | Высокочастотный и randon glith capture | ||
| Средний | Wavecom Средний, выбор 4,8,16,32, 64128 | ||
| Входы | |||
| Входы муфта | AC, DC, GND | ||
| Входные Impendance | 1MΩ ± 2% ‖ 20pF ± 3pF | ||
| Затухания зонда | 1X, 10X | ||
| Поддерживается зонд коэффициент затухания | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | CAT I и CAT II: 300VRMS (10 ×) | ||
| CAT III: 150VRMS(1 ×); | |||
| Категория установки II: дерат при 20 дБ/декада выше 100 кГц до 13 в пикового переменного тока при 3 МГц * и выше. Для несинусоидальных форм волны пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть менее 100 мс длительностью. Уровень RMS сигнала, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. При превышении этих значений может возникнуть повреждение осциллографа. | |||
| По горизонтали | |||
| Образец диапазон скорости цифрового потока | 1GS/s | ||
| Сигналов интерполяции | (Син х)/х | ||
| Длина записи | 40K | ||
| SEC/DIV диапазон | 2ns/div до 40s/div | 4ns/div до 40s/div | |
| Частота дискретизации и | ± 50ppm (при любом ≥ 1 мс интервале времени) | ||
| Точность задержки времени | |||
| Диапазон местоположения | 2ns/div до 10ns/div; | 20ns/div до 80us/div; (-8div x s/div) до 40 мс; | |
| (-4div x s/div) до 20 мс; | 200US/div до 40s/div; (-8div x s/div) до 400s | ||
|
Точность измерения времени Дельта (Полная пропускная способность) |
Однократная съемка, обычный режим: ± (1 пробный интервал + 100ppm × Чтение + 0.6ns); > 16 средних: ± (1 пробный интервал + 100ppm × Чтение + 0,4 ns); Интервал выборки = s/div ÷ 200 |
||
| Вертикальный | |||
| Разрешение по вертикали | 8-бит, все каналы в выборку одновременно | ||
| Диапазон местоположения | 2 мВ/div до 10 В/div | ||
| Пропускная способность | 200 МГц | 100 МГц | 70 МГц |
| Время нарастания на BNC (обычно) | 1.8ns | 3.5ns | 5ns |
| Аналоговая полоса пропускания в нормальном и среднем режимах на BNC или с зондом, Соединенным DC | 2 мВ/див до 20 мВ/див, ± 400 мВ; 50 мВ/див до 200 мВ/див, ± 1 в | ||
| 500 мВ/див до 2 В/див, ± 40 В; 5 В/див, ± 50 в | |||
| Математика | +, -, *, /, FFT | ||
| БПФ | Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; | ||
| 1024 образец точка | |||
| Предел пропускной способности | 20 МГц | ||
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц на BNC | ||
| DC усиления точность | ± 3% для нормального или среднего режима захвата, 5 В/div до 10 мВ/div; | ||
| ± 4% для нормального или среднего режима сбора, 5 мВ/div до 2 мВ/div | |||
|
Точность измерения постоянного тока, Средний режим приобретения |
Когда вертикальное смещение нулевое, и N≥16:± (3% × Чтение + 0,1 div + 1 мВ) выбрано только 10 мВ/div или больше; Когда вертикальное смещение не нулевое, а Н≥16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; Добавить 2 мВ для настроек от 2 мВ/div до 200 мВ/div; добавьте 50 мВ для настроек от 200 мВ/div до 5 В/div |
||
| Повторяемость измерения вольт, средний режим сбора | Дельта-Вольт между любыми двумя средними частотами ≥ 16 сигналов, приобретенных при одинаковой настройке и условиях окружающей среды | ||
| Триггерной системой | |||
| Тип триггера | Край, видео, пульс, наклон, со временем, альтернатива | ||
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line | ||
| Режимы ожидания | Автоматический, нормальный, одиночный | ||
| Тип Муфты | DC, AC, отклонение шума, отклонение ВЧ, отклонение НЧ | ||
|
Чувствительность триггера (Тип триггера кромки) |
Постоянный ток (CH1,CH2): | ||
| 1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до полного; | |||
| Постоянный ток (ВН): | |||
| 200мВ от постоянного тока до 100 МГц; 350мв от 100 МГц до 200 МГц; | |||
| Постоянный ток (EXT/5): | |||
| 1 В от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц; | |||
| AC: ослабляет сигналы ниже 10 Гц; | |||
| Отклонение ВЧ: ослабляет сигналы выше 80 кГц; | |||
| Отклонение LF: то же, что и предельные значения постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц | |||
| Триггер диапазон уровня | CH1/CH2: ± 8 делений от центра экрана; | ||
| ВН: ± 1,2 В; | |||
| ВН/5:± 6 в | |||
| Точность триггерного уровня (типичная) точность для сигналов с увеличением и падением раза ≥ 20ns | CH1/CH2: 0,2 div × Вольт/div в пределах ± 4 делений от центра экрана; | ||
| ВН: ± (6% настройки + 40 мВ); | |||
| EXT/5: ± (6% настройки + 200 мВ); | |||
| Установите уровень до 50% (Типичный) | Работает с входными сигналами ≥ 50 Гц | ||
| Видео вспышка триггера | |||
| Видео тип триггера | CH1, CH2: амплитуда пикового к пику 2 деления; | ||
| EXT: 400mV; | |||
| ВН/5: 2 в | |||
| Форматы сигналов и частота полей, тип видео триггера | Поддерживает Системы вещания NTSC, PAL и SECAM для любого поля или любой линии | ||
| Выравнивание диапазон | 100ns ~ 10s | ||
| Широтно-импульсная вспышка триггера | |||
| Длительность импульса: режим запуска | Триггер когда (< , >, =, или & ne;); Положительный или отрицательный пульс | ||
| Длительность импульса: ТРИГГЕРНАЯ точка |
Равный: осциллограф срабатывает, когда задний край импульса пересекает уровень триггера. Не равны: если Пульс уже заданной ширины, точкой триггера является конечный край. В противном случае осциллограф срабатывает при продолжении импульса дольше времени, указанного в качестве ширины импульса. Меньше чем: точка триггера-это трейлинг-край. Больше, чем (также называется сверхурочным триггером): осциллограф срабатывает, когда пульс длится дольше, чем время, указанное в качестве ширины импульса |
||
| Длительность импульса: диапазон | 20ns ~ 10s | ||
| Склон | |||
| Наклон режим запуска | Триггер когда (< , > , =, или & ne; ); Положительный уклон или отрицательный уклон | ||
| Наклон ТРИГГЕРНАЯ точка | Равный: осциллограф срабатывает, когда наклон формы волны равен заданному наклону. | ||
| Не равны: осциллограф срабатывает, когда наклон формы волны не равен заданному наклону. | |||
| Меньше чем: осциллограф срабатывает, когда наклон формы волны меньше заданного уклона. | |||
| Больше, чем: осциллограф срабатывает, когда наклон формы волны больше, чем заданный наклон. | |||
| Временной диапазон | 20ns ~ 10s | ||
| Триггерный триггер | |||
| Со временем режим | Поднимающийся край или падающий край | ||
| Временной диапазон | 20ns ~ 10s | ||
| Альтернативные триггер | |||
| Триггер на CH1 | Внутренний триггер: край, ширина импульса, видео, наклон | ||
| Триггер на CH2 | Внутренний триггер: край, ширина импульса, видео, наклон | ||
| Триггер счетчик частоты | |||
| Считывания разрешение | 6 цифр | ||
| Точность (обычная) | ± 30ppm (включая все Частотные ошибки и ± 1 ошибки подсчета) | ||
| Частотный диапазон | Переменный ток, от 4 Гц до номинальной полосы пропускания | ||
| Источник сигнала | Режимы ширины импульса или триггера края: все доступные источники триггера | ||
| Частотомер всегда измеряет источник запуска, в том числе когда получение осциллографа прерывается из-за изменения состояния запуска или получения одного события съемки. | |||
| Режим триггера ширины импульса: осциллограф подсчитывает импульсы значительной силы внутри окна измерения 1s, которые квалифицируются как триггерные события, например, узкие импульсы в PWM импульсном шлейфе, если установить в <режим, а ширина-в относительно малое время. | |||
| Режим триггера кромки: осциллограф подсчитывает все края достаточной величины и правильной полярности. | |||
| Режим запуска видео: счетчик частот не работает. | |||
| Мера | |||
| Измерение курсора | Разница напряжения между курсорами: △V | ||
| Разница во времени между курсорами: △T | |||
| Взаимный △T в герцах (1/& Delta;T) | |||
| Авто Measuerment | Частота, период, среднее, Pk-Pk, цикли RMS, минимум, максимум, Время нарастания, время падения, | ||
| + Ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid, | |||
| Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH, | |||
| FRF, FFR, LRR, LRF, LFR, LFF | |||
| Источник сигнала режим | |||
| Сигналов сопротивление | DC-25MHz | ||
| Частота дискретизации | 200MHzDDS | ||
| Выходной сигнал | Произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/DC | ||
| Частота Разрешение | 0.1% | ||
| Сигналов глубины | 2KSa | ||
| Разрешение по вертикали | 12bit | ||
| Стабильность частоты | <30ppm | ||
| Сигналов диапазон | -3,5 В ~ + 3,5 в | ||
| Выходное сопротивление | 50Ω | ||
| Выходной ток | 50mA Ipeak = 100mA | ||
| Система BW | Натяжной канат длиной 25 м | ||
| Коэффициент гармонических искажений | -50 дБ (1 кГц),-40 дБ (10 кГц) | ||
| Общие характеристики | |||
| Дисплей | |||
| Тип дисплея | 7 дюймов 64K цветной TFT (диагональный жидкокристаллический) | ||
| Разрешение дисплея | 800 по горизонтали на 480 по вертикали | ||
| А также контрастности монитора | Регулируемый (16 передач) с индикатором хода | ||
| Зонд компенсатор выход | |||
| Выходное напряжение (стандартное) | Около 5Vpp в ≥ 1 МОм нагрузки | ||
| Частота (обычная) | 1 кГц | ||
| Блок питания | |||
| Напряжение питания | 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CATⅡ | ||
| 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATⅡ | |||
| Потребляемая мощность | <30W | ||
| Предохранитель | 2A, T рейтинг, 250 В | ||
| На окружающую среду | |||
| Температура | Работа: от 32 ℉ до 122 ℉ (от 0 ℃ до 50 ℃); | ||
| Не работает: от-40 ℉ до 159,8 ℉ (от-40 ℃ до + 71 ℃) | |||
| Метод охлаждения | Конвекционная печь | ||
| Влажность | + 104 ℉ или ниже (+ 40 ℃ или ниже): ≤ 90% Относительная влажность; | ||
| 106 ℉ до 122 ℉ (+ 41 ℃ до 50 ℃): ≤ 60% относительная влажность | |||
| Высота над уровнем моря | Работа: ниже 3000 м (10000 футов); | ||
| Нерабочее состояние: ниже 15000 м (50000 футов) | |||
| Механические часы | |||
| Размер | Длина 385 мм, ширина 200 мм, высота 245 мм | ||
| Вес | 3,5 кг (с упаковкой); 2,08 кг (без упаковки) | ||
Изображение продукта
Гарантия 1.-один год гарантии. 2.-Если товар неисправен при получении, это должно быть в течение 7 дней с даты получения для обмена на новый (покупатель должен вернуть все оригинальные и неповрежденные товары в повторно продаваемом состоянии). 3.-один мы получим возвращенные товары, мы отправим замененные товары обратно как можно скорее. 4.-Наша гарантия не распространяется на любые продукты, которые физически повреждены или в ненормальных условиях эксплуатации в результате неправильного использования или неправильной установки на части. Отгрузка 1.-Мы можем отправить товары по всему миру. 2.- DHL, FedEx, TNT, UPS, EMS, почта Китая, Почта Гонконга все доступны. 3.-товар будет отправлен через 3 дня после получения оплаты. 4.-пожалуйста, убедитесь, что ваш адрес доставки и контактный номер телефона верны, когда вы предлагаете товар. 5.-Вы можете отслеживать состояние вашего продукта на веб-сайте после того, как он будет отправлен. Налоги или пошлины на импорт 1.-Ввозные таможенные пошлины, налоги и другие сборы, возникшие с вашей стороны, не включены в цену товара. Эти сборы оплачиваются покупателем. 2.-пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие будут дополнительные расходы перед покупкой. 3.-пожалуйста, подтвердите подробную информацию о фактуре доставки. Например, какую цену мы должны написать в накладной, или как описать товар и т. Д... Обратная связь 1.-поскольку ваш отзыв очень важен для нашего развития, мы искренне приглашаем вас оставить положительный отзыв для нас, если вы удовлетворены нашим продуктом и обслуживанием. Большое спасибо за ваше время. 2.-наша программа оставит вам тот же отзыв после вашего положительного отзыва. 3.-пожалуйста, свяжитесь с нами, прежде чем оставить нейтральный или отрицательный отзыв, мы постараемся сделать все возможное, чтобы решить проблемы. Большое спасибо за вашу поддержку и желаю вам хорошего дня!
