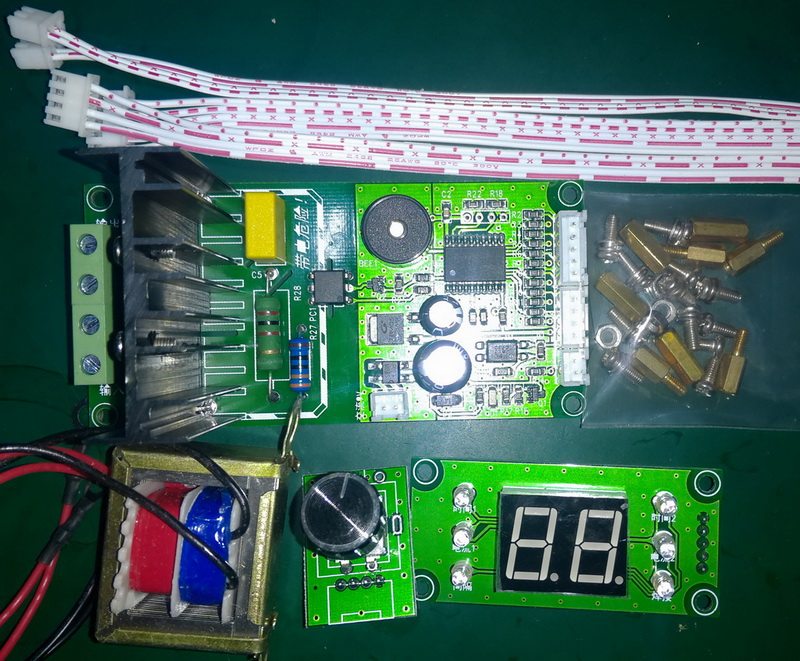

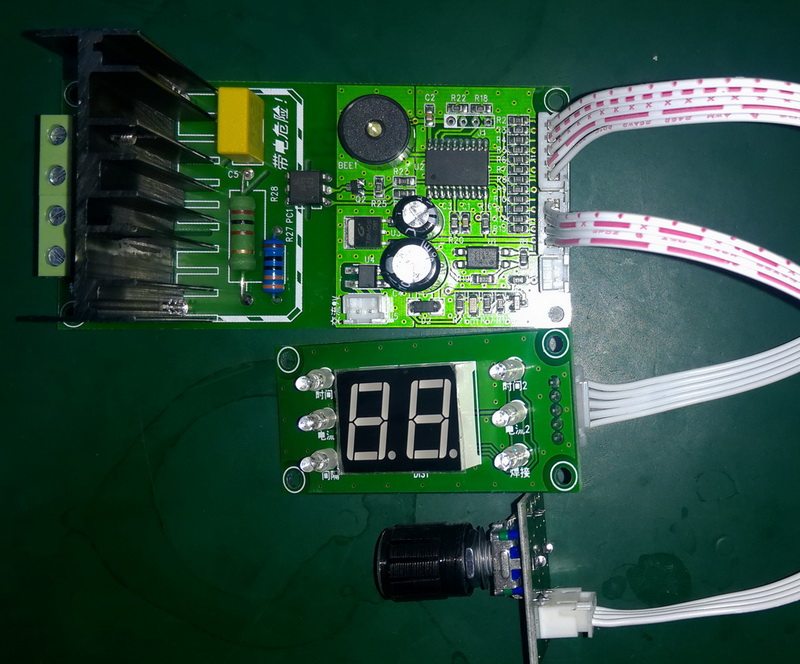

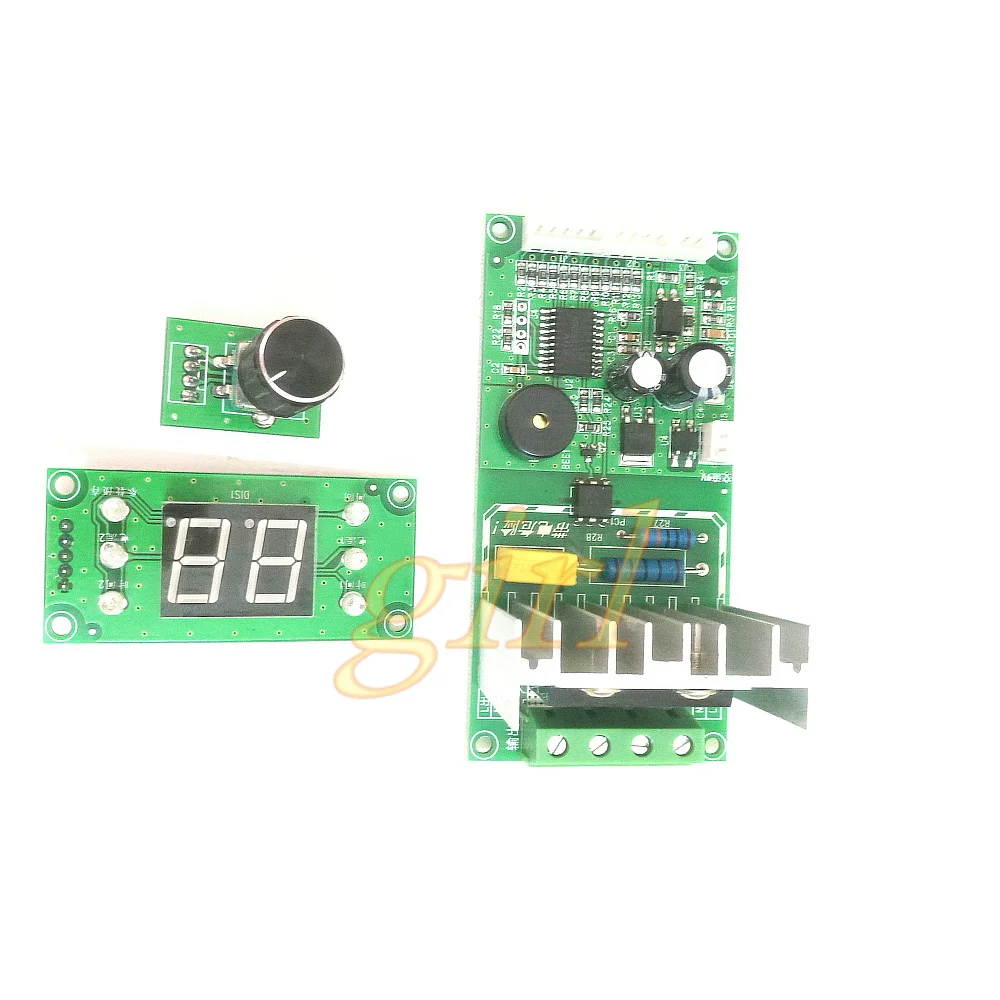

Панель контроля точечной сварки с двойным импульсным аккумулятором содержащий

---



Https:/item/New-spot-welding-machine-control-panel-double-pulse-battery-spot-welding-machine/32874473468.html?spm=2114.search0104.3.8.6d3c7f1cf4qtgf&ws_ab_test=searchweb0_0,searchweb201602_4_10065_10068_10059_10884_10887_10696_100031_10084_10083_10103_10618_10307_10301_448,searchweb201603_2,ppcSwitch_4&algo_expid=b81d69a8-16d2-4109-80a7-c2f9994defeb-1&algo_pvid=b81d69a8-16d2-4109-80a7-c2f9994defeb&priceBeautifyAB=0

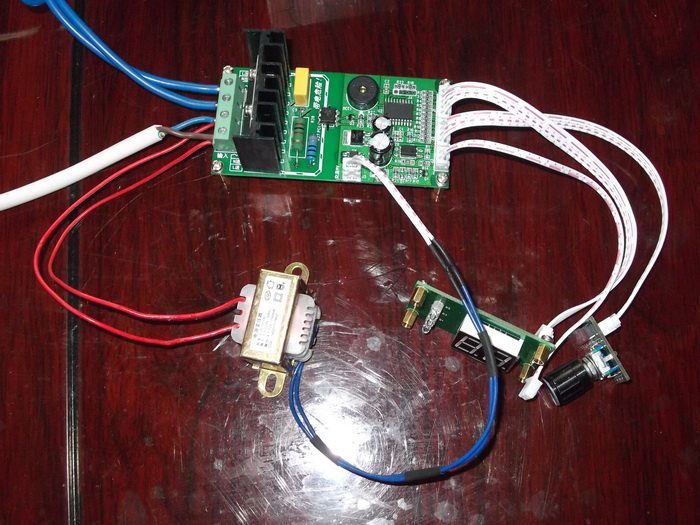

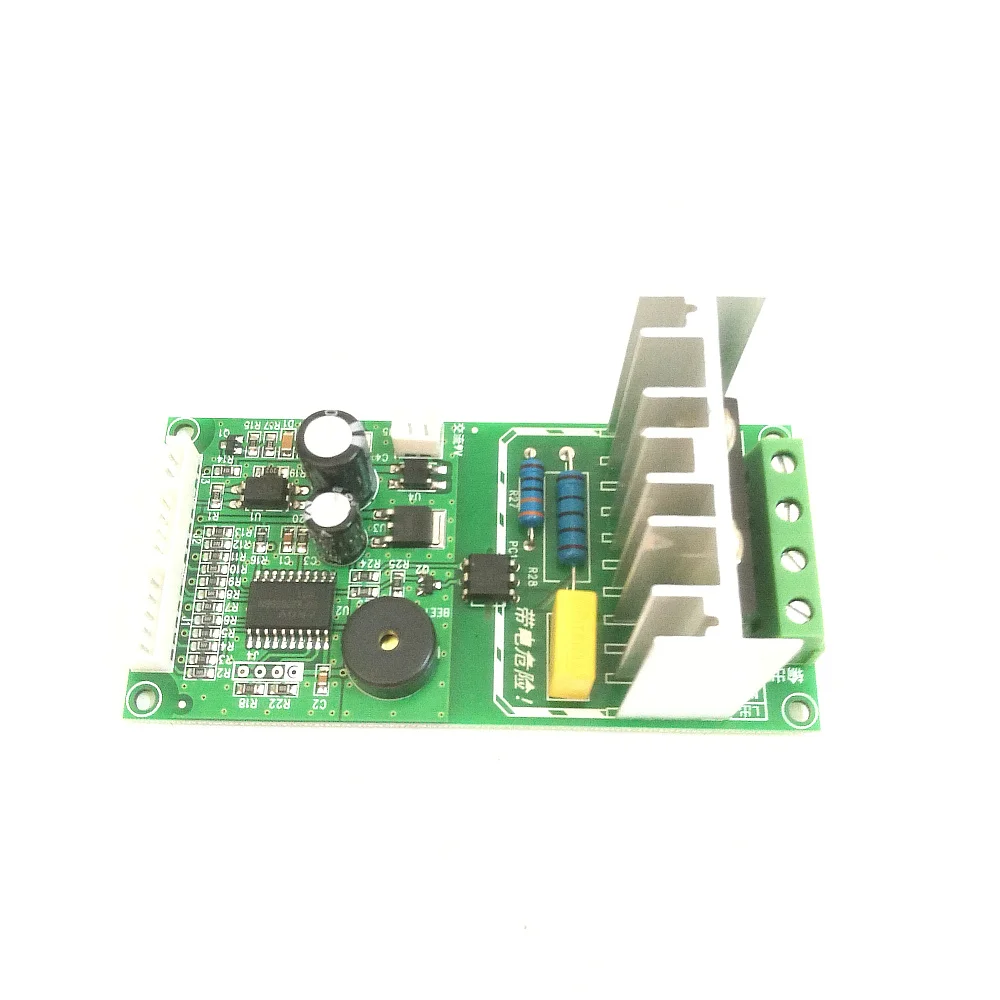

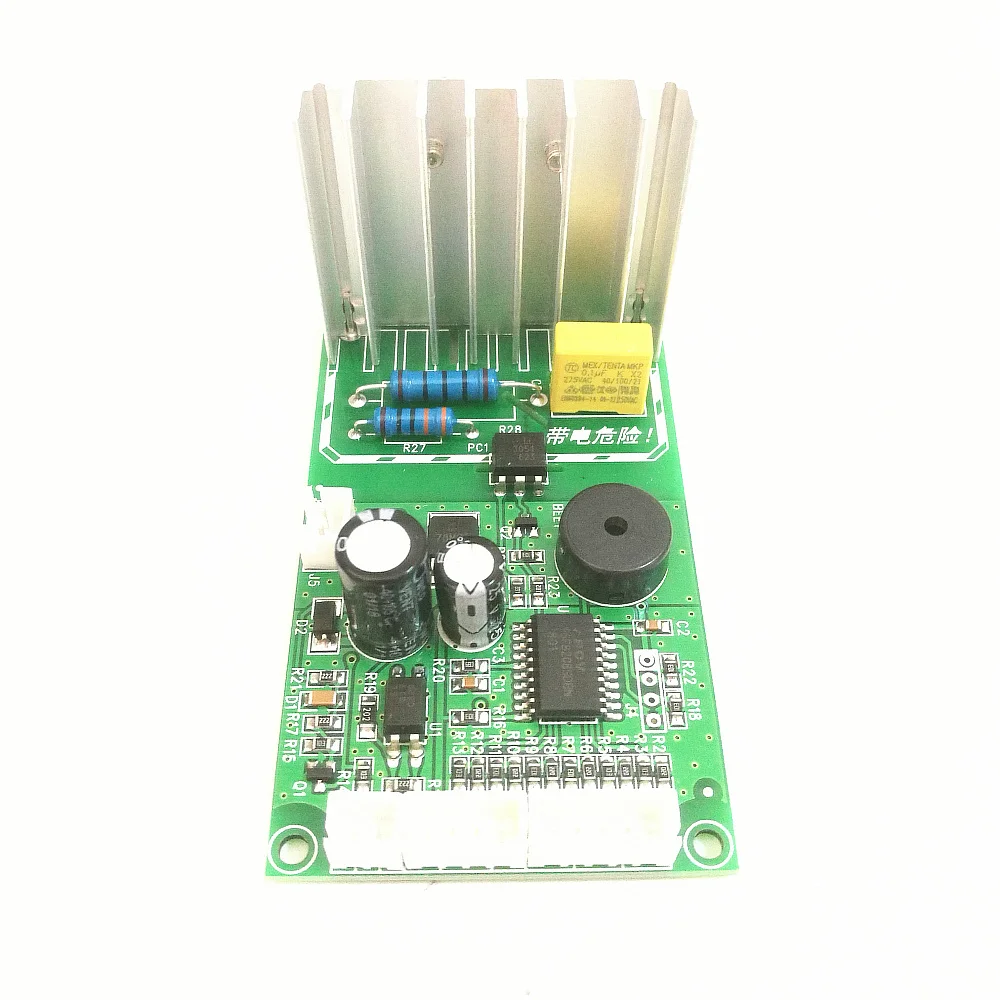

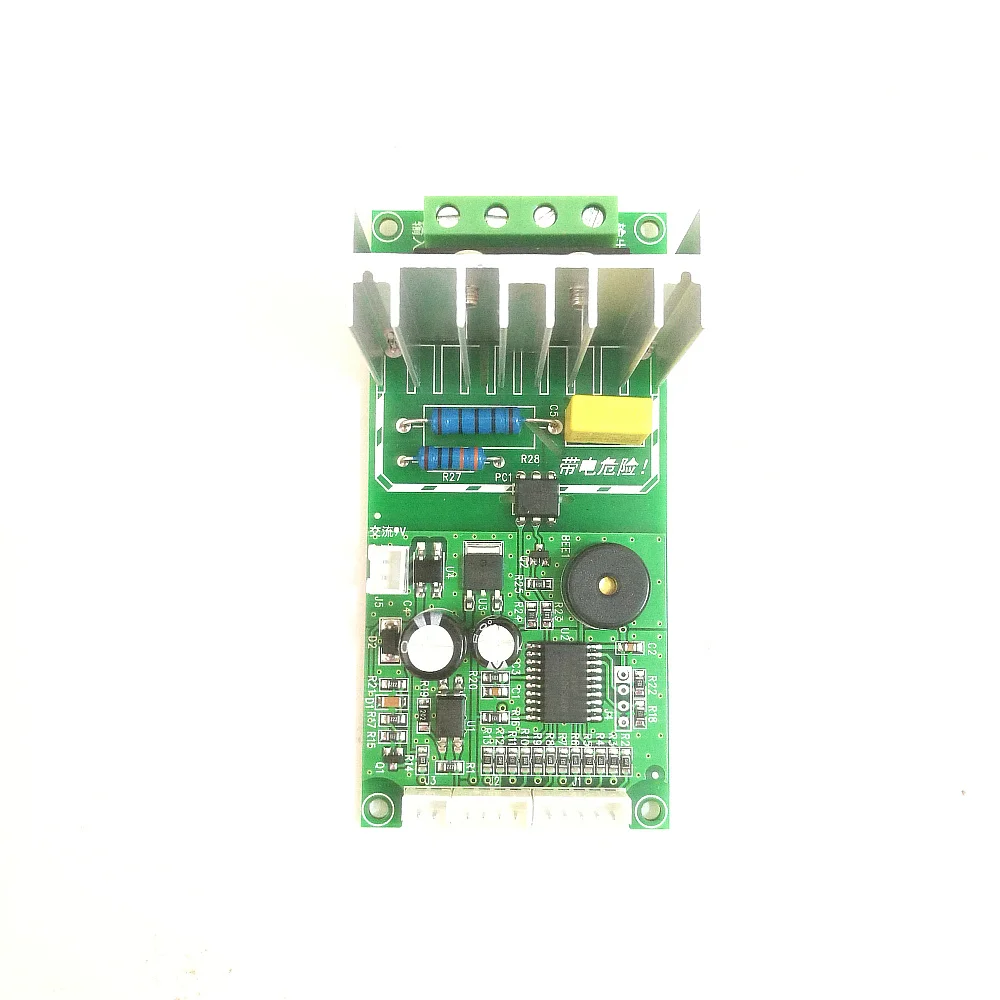

Рекомендуется получить лампу накаливания на выходном терминале после его получения и протестировать ее под разными параметрами, такими как Настройка разного тока, времени, одиночные и двойные импульсы и наблюдение за люминесценцией лампы, чтобы получить прямое впечатление. Области с «заряженной опасностью» на плате имеют напряжение 220, включая радиатор, поэтому эта часть строго запрещена. Осторожно! Функция и описание



Параметр Настройки: Первое время точечной сварки 1. Диапазон регулировки 1-99, цикл переменного тока (по соображениям безопасности, максимальное значение по умолчанию панели составляет 20, если требование больше 20, посмотрите максимальное значение после ограничения и автоматически измените максимальное предельное значение). 2., "время 1". Когда индикатор горит, нажмите переключатель кодирования, цифровая трубка начинает мигать, поверните переключатель кодирования к требуемому значению и нажмите переключатель кодирования снова, чтобы сохранить и выйти. Две. Первый точечный сварочный ток 1. Регулируемый диапазон 25%-99% регулирует процент времени проводимости тиристора до времени цикла. Максимальное значение платы по умолчанию-99. Если вы хотите другие значения, пожалуйста, посмотрите максимальное значение обратного предела и автоматически измените максимальное предельное значение. 2. Когда индикатор «текущий 1» горит, нажмите переключатель кодирования, цифровая трубка начинает мигать, поверните переключатель кодирования к требуемому значению, И снова нажмите переключатель кодирования для сохранения и выхода. Три. Временной интервал между первой и второй точечной сваркой 1. Регулируемый диапазон составляет 1-99 переменного тока, то есть значение умножается на 10 миллисекунд. Максимальное значение по умолчанию 25. Если спрос больше 25, пожалуйста, посмотрите, что максимальное значение задней части ограничено, и максимальный предел может быть изменен автоматически. 2. Когда индикатор интервала горит, нажмите переключатель кодирования, цифровая трубка начинает мигать, поверните переключатель кодирования к требуемому значению и нажмите переключатель кода снова, чтобы сохранить и выйти. Четыре. Время точечной сварки во второй раз 1. Регулируемый диапазон 0-99, цикл переменного тока (по соображениям безопасности, максимальное значение по умолчанию панели составляет 20. Если спрос больше 20, пожалуйста, убедитесь, что максимальное значение задней части ограничено, и максимальное предельное значение может быть изменено само по себе). 2. Когда время установлено до 0, оно работает в одном импульсном состоянии. 3., "время 2". Когда индикатор горит, нажмите переключатель кодирования, цифровая трубка начинает мигать, поверните переключатель кодирования к требуемому значению и нажмите переключатель кодирования снова, чтобы сохранить и выйти. Пять. Точечный сварочный ток во второй раз 1. Регулируемый диапазон 25%-99% регулирует процент времени проводимости тиристора до времени цикла. Максимальное значение платы по умолчанию-99. Если вы хотите другие значения, пожалуйста, посмотрите максимальное значение обратного предела и автоматически измените максимальное предельное значение. 2. Когда индикатор «ток 2» горит, нажмите переключатель кодирования, цифровая трубка начинает мигать, поверните переключатель кодирования к требуемому значению, И снова нажмите переключатель кодирования для сохранения и выхода. Шесть. Хранение и передача параметров 1. Машина может хранить пять общих параметров, и методы хранения и передачи являются следующими: 2. Переключатель кода нажимается, когда горит индикатор «параметры сварки», и на данный момент отображается номер текущих параметров. 3. Снова нажмите переключатель кодирования, загруженный в хранилище, Выбор параметров, поворотный переключатель кодирования поворачивает дисплей «Ld», «SA» были позади операции для загрузки или хранения, такие как Параметры загрузки, дисплей «Ld», когда нажмите переключатель для кодирования, параметры хранения на дисплее «SA» Кодирования сжатия переключатель. 4. Подключите к стержню. В это время отображается номер текущего параметра, изменен переключатель кодирования вращения, экран дисплея меняется от 0-4, что соответствует параметрам пяти записей соответственно, выбор необходимого номера входа и повторное нажатие на переключатель кодирования, то есть загрузка или хранение. 5. Машина автоматически загружает Параметры под Пункт 0, когда машина открыта, поэтому наиболее часто используемые параметры могут храниться в пункте 0. Максимальный размер: Обычно ручная работа с помощью точечного сварочного трансформатора, мощность, диаметр провода, количество витков не совпадают, вызванные параметрами большой дискретности, контроллер адаптируется к различным параметрам трансформатора, регулируемый диапазон большого размера, скорее всего, из-за неправильного повреждения аккумулятора (У меня есть время, отрегулированное точечной сваркой, слишком длинное, так что корпус батареи, если занятие), так что максимальное значение каждого параметра определяется, и это необходимо, эта машина имеет максимальный Метод настройки параметров лимита, следующим образом: 1. Поверните переключатель кодирования, чтобы индикатор «параметры сварки» горел, а затем нажмите переключатель кода, чтобы расслабиться, и введите функцию настройки верхнего предела примерно за 5 секунд. В это время индикатор time 1 мерцает, а цифровая трубка отображает верхний предел текущего времени точечной сварки 1. 2. Поворотный переключатель кодирования «Время 1» и «1 ток» и «интервал» и «2» и «2 тока» мигают в свою очередь и отображают максимальное значение, выберите желаемые параметры настройки, короткое нажатие на переключатель после кодирования цифровой трубки мигает одновременно, Поворотный переключатель кодирования, чтобы изменить ограничение на числовое снова после короткого нажатия переключателя кодирования, дисплей останавливает мигание, определяя текущий набор значений параметра. 3. Набор предельных значений, необходимо сохранить для эффекта, повернув переключатель на «параметры кодирования сварки», свет, цифровой дисплей «SA», затем нажмите переключатель кодирования, сохранить и выйти, как и в случае хранения, все настройки недействительны, панель управления все еще зависит от исходного лимита. Установка: Размер установки (с изоляционной колонкой контроллера и установочным винтом) обратите внимание на изоляцию.   Тип подключения: Перед тем, как на картинке все еще используется одинарная плата управления импульсом, проводка одинаковая, не должна создавать недоразумения. Обратите внимание: Площадь на плате с «заряженной опасностью» имеет напряжение 220, включая радиатор, поэтому эта часть электричества строго запрещена. Испытательная машина, время сварки должно быть небольшим для крупных, не может прийти к большому сварочному ожогу, поставит сварочную иглу для сжигания лапши, как правило, 18650 для детей от 5 до 10 лет с 0,15 никелевый лист колебаться в пределах, вот количества цифровых частоты переменного тока, для детей возрастом от 5 до 10 циклов составляет около 100-200 мс, Трансформатор и мощность, диаметр припоя первого уровня, расстояние, является значением опыта, эта машина может хранить пять параметров, поэтому мы можем взять лучшие параметры, хранящиеся в течение нескольких дней после вызова Трансформатор, обычно использующий трансформатор микроволновой печи, вторичный медный провод 25-35 квадратных мм около трех или четырех витков для удовлетворения требований, если два вторичных трансформатора, все вокруг половинной или двухкольцевой серии (примечание, только фаза 18650) для точечной сварки батареи достаточно трансформатора, Даже если это алюминий, катушка достаточно хороша (хороший сварочный эффект аккумулятора 18650, который я использовал для алюминиевого трансформатора микроволновой печи, 25 квадратных проводов вокруг трех кругов). Источник питания платы должен быть сообщен, например, E0 и звуковой сигнал. Если Трансформатор источника питания заменен, пожалуйста, обратите внимание на напряжение переменного тока. Так как друг из Тайваня купил плату, 50 Гц и 60 Гц были адаптированы для источника питания в Тайвань. Частота электричества будет обнаружена после включения платы, и она покажет «50» или «60» примерно за две секунды, что указывает на частоту. Настоящее изображение: Часто друг задает вопрос: "У вас есть контроллер?" фазовое переключение? Вот, чтобы сделать некоторые простые инструкции: домашний точечный сварочный аппарат-это использование большого силового трансформатора от первичного настоящего и модифицированного намотки на вторичной обмотке, из-за сложности не похоже на продукт, который точечный сварочный аппарат, изменяя кран для регулировки сварочного тока, Таким образом, общая панель управления с использованием способов переключения фаз для регулировки размера выходного тока, точечный сварщик есть два основных параметра: длина сварки, время управления сварочным током более удобное, управляется твердотельным реле готовой промышленной программой таймера, Но нужно нажать на регулировку выходного тока трансформатора, в то же время, потому что таймер не может общаться с синхронизацией нулевого перехода, в определенных ситуациях есть положительная и отрицательная ошибка полуцикла, высокая себестоимость продукции, Снижение стоимости и временной базы для 555, таких как точечная сварка и длительное управление таймером с цепью переключения фаз RC тиристорного контроля угла проводимости для контроля выходного тока схемы, это простой и эффективный способ, но Точность синхронизации, как правило, с временем сварки циферблата, Угол проводимости не является интуитивно понятным, лучший метод заключается в использовании одночипового станка для приобретения переменного тока с нулевой задержкой перехода, триггером SCR фазового переключения и MCU для достижения точного контроля, времени сварки, И реализовать интерфейс man-machine для облегчения работы. Один и двойной Пульс: только в установленное время для завершения набора текущей сварки называется одним импульсом, из-за некоторых особых обстоятельств, например, сама сварка имеет плохую сварку эмалированной проволоки из-за контактного сопротивления возможных проблем с пятнами или первого импульса, Чтобы Сжечь пятно или краску (конечно, в краске необходимо раздавить перед сваркой или нет), проведение второго импульса-это истинное чувство сварки, метод обычно используется в заводской сварке электродвигателя, эмалированной проволоки и коммутатора для двойной импульсной сварки, время сварки должно быть два раза, Два раза регулируемый ток и интервал сварки. Тщательно отрегулируйте различные параметры для достижения хорошего эффекта сварки. Эта машина является двойным пульсовым контроллером, который использует однокристальный компьютер для нулевого обнаружения и запускает тиристора для регулировки сварочного тока.
