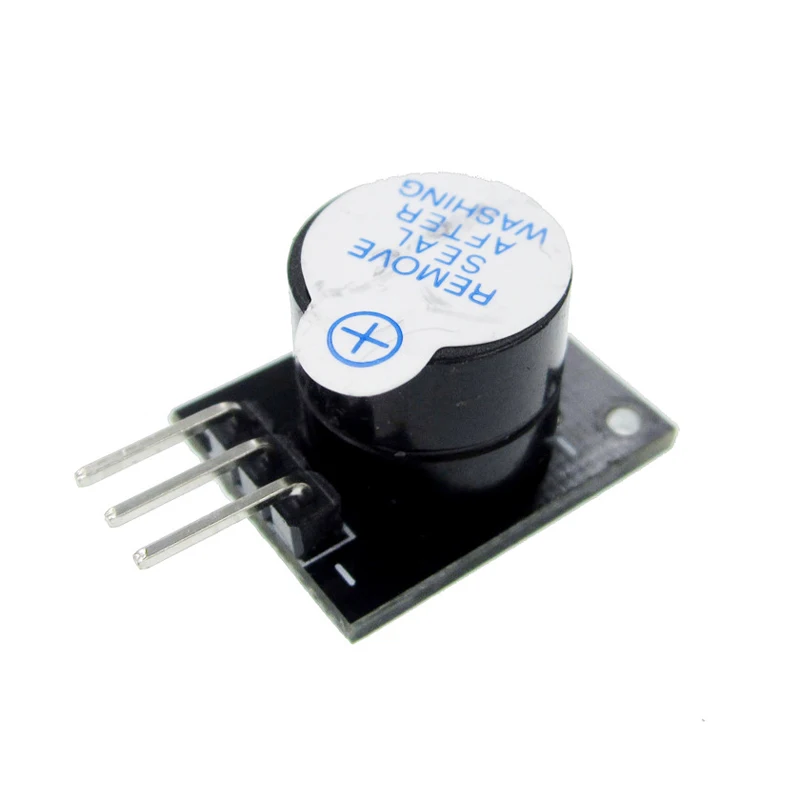

Умная электроника 3pin KY-012 активный сигнал будильника модуль датчика Diy стартовый

Введение продукта:

• • Звуковой сигнал структурного принципа
  • (A) введение зуммера
  • 1. роль зуммера: зуммер-это интегрированная структура электронных преобразователей, источник питания постоянного тока, широко используемый в компьютерах, принтерах, копирах, сигнализациях, электронных игрушках, автомобильном электронном оборудовании, телефонах, таймеры и т. Д. Электронные продукты для звуковых устройств.
  • 2. Тип зуммера: в основном разделен на пьезоэлектрический зуммер и два типа электромагнитного зуммера.
  • 3. обозначения схемы зуммера: звуковой сигнал в цепи буквой «H» или «HA» (старый стандарт с «FM», «LB», «JD» и т. д.) означает.
  • Схематический зуммер
  • (Два) Звуковой сигнал структурного принципа
  • 1. Пьезо зуммер: пьезоэлектрический зуммер в основном с помощью мультивибратора, пьезо зуммер, сопротивление соответствия и резонансный ящик, корпус и другие компоненты. Некоторые пьезо-зуммер также оснащены светоизлучающими диодами.
  • Мультивибратор, состоящий из транзисторов или интегральных схем. При включении (1,5 в-15 В постоянного тока Рабочее напряжение), мульти-гармонический генератор Пуск, выход 1,5-2,5 кГц аудио сигнал, импеданс совпадающий push-пьезо звуковой сигнал.
  • Пьезо зуммер с помощью Свинца Циркония титанита или свинца магния ниобат пьезоэлектрический керамический материал. Обе поверхности керамического листа покрыты серебряным электродом, поляризация и лечение старения, а затем с латунным или нержавеющим стальным листом прилипают вместе.
  • 2. Магнитный зуммер: Электромагнитный зуммер осциллятором, электромагнитной катушкой, магнитом, диафрагмой и корпусом и другими компонентами.
  • После включения, звуковой сигнал генерируется осциллятором тока через электромагнитную катушку, электромагнитная катушка генерирует магнитное поле. Электромагнитная катушка и диафрагма-это взаимодействие магнита, периодически вибрирующий звук.
  • (Три) произвел звуковой сигнал
  • (1) подготовка электромагнитов М: около 6 см в железном болте 100 поворотов вокруг провода, оставляя 5 см для линейных проводов катушки с прозрачной клейкой лентой хорошо, таким образом, катушка отпустите ленту, а затем вставьте ее в коробку, электромагнит на колодце.
  • (2) приготовление шрапнели P: Вырежьте из железных банок на ширину 2 см длинного утюга, согнутого под прямым углом, электромагнит-это провод, соединенный с шрапнелью, затем приклейте шрапнель к дереву.
  • (3) чтобы связаться с бумажным зажимом Q, книги поднимают зажим с помощью ленты, приводит к проводу, как показано в подключенной цепи.
  • (4) регулировка расстояния между M и P (перемещая коробки), электромагнит для привлечения шрапнели, отрегулируйте расстояние между контактами и осколком, чтобы они могли просто связаться с зарядкой после сигнала.
  • (Четыре) активный и пассивный зуммер
  • Научите вас различать активный и пассивный зуммер
  • Теперь на рынке из-за небольшого размера, небольшого зуммера (диаметр всего llmm), легкого веса, низкой цены, твердой структуры, и широко используется в различных потребностей звукового электрического оборудования, электронного производства и одночипных цепей.
  • С внешней стороны два вида зуммера выглядят одинаково, но более пристальный взгляд, небольшая разница между высотой активного зуммера a, высотой 9 мм, В то время как пассивный зуммер b высота 8 мм. Если два зуммера расположены лицом вверх, можно заметить, что зеленая печатная плата является пассивным зуммером, никаких печатных плат с закрытыми винилами является активным зуммером.
  • Beng шаг определить активный и пассивный зуммер, вы можете использовать мультиметр сопротивления профиль Rxl файл тест: зуммер с черной ручкой, затем "+" pin, красная ручка, чтобы прикоснуться к другому штифту, если вы запускаете растрескивание, трескание звука и сопротивление только 8Ω (Или 16 Ом) является пассивным зуммером; если непрерывный звук, и сопротивление в сотни по всей Европе, и является активным зуммером.
  • Активный звуковой сигнал, непосредственно подключенный к номинальному источнику питания (новый Звуковой сигнал указан на этикетке) может быть непрерывным звуком; довольно пассивный и электромагнитный звуковой динамик одинаковый, вам нужно принять для того, чтобы звуковой выходной канал.

В комплект входит:

1 X 3pin KY-012 активный сигнал будильника модуль датчика
