Плата расширения аудио Raspberry Pi X400 I2S звуковая карта модуль DAC для 4 Model B/3B +/ 3B / 2B B +|pi

Плата расширения аудио Raspberry Pi X400 I2S звуковая карта модуль DAC для 4 Model B/3B +/ 3B / 2B B +|pi

• Raspberry pi не входит в упаковочный лист.
• Характеристики источника питания: Входное напряжение: 100-240 В переменного тока, выходное напряжение: 12 В постоянного тока, 2 А, разъем постоянного тока: 5,5x2,5 мм, частота: 50/60 Гц
• DAC X400 был обновлен, чтобы быть совместимым с новейшей моделью Raspberry Pi 4B, и теперь он подходит для Raspberry Pi 4B, для Raspberry Pi 4 используется металлический чехол X400, пожалуйста, обратитесь кМеталлический Чехол Raspberry Pi 4 use X400.

Вики:Флуоресцентный

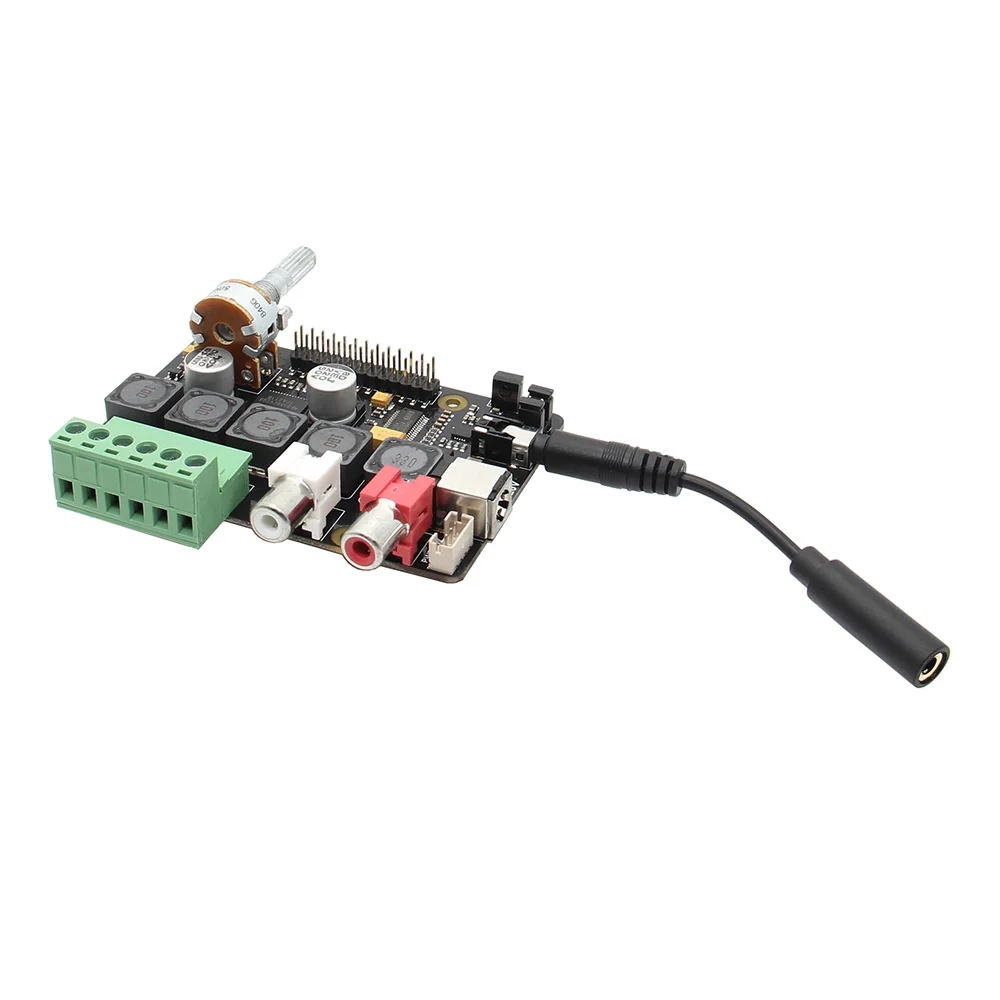

• Плата расширения аудио X400-1 шт.
• 1 х установка винтов пакет

• Комплект 1+ Акриловый чехол (1 верхний чехол + 1 кнопочный чехол + Винты)

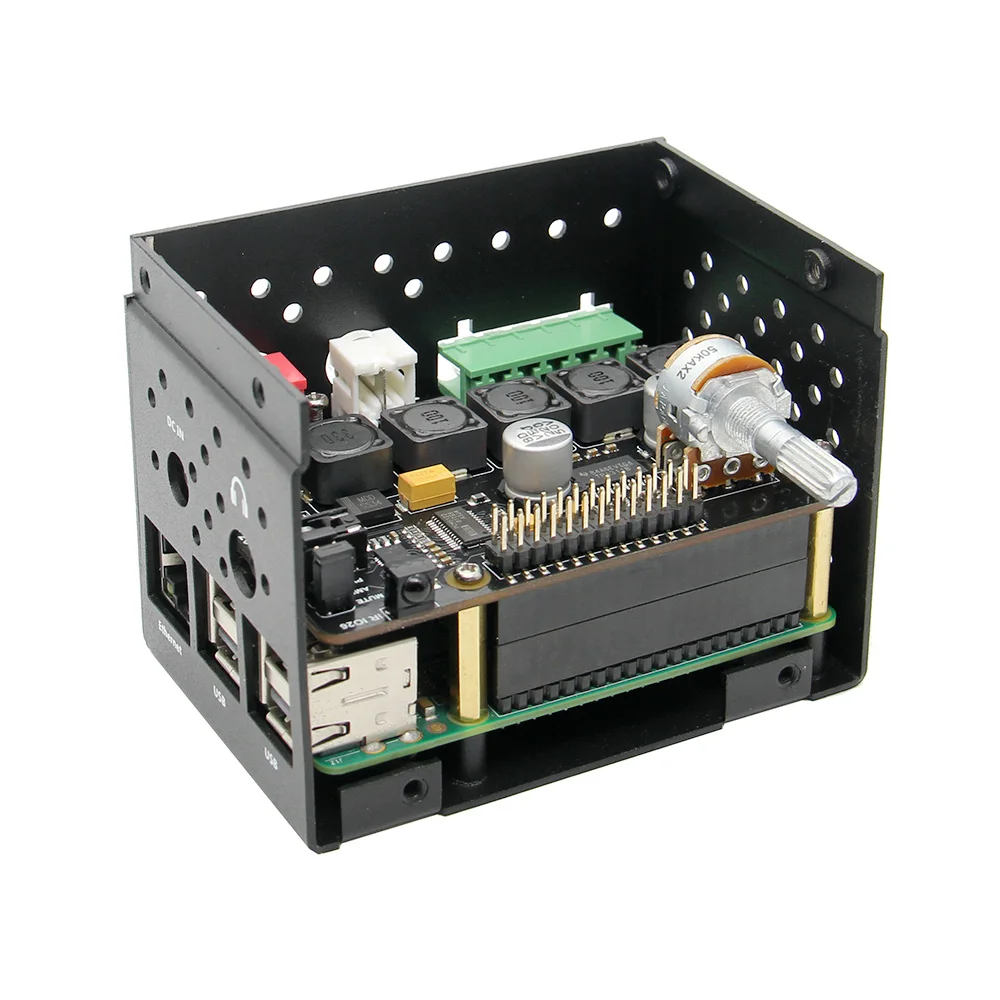

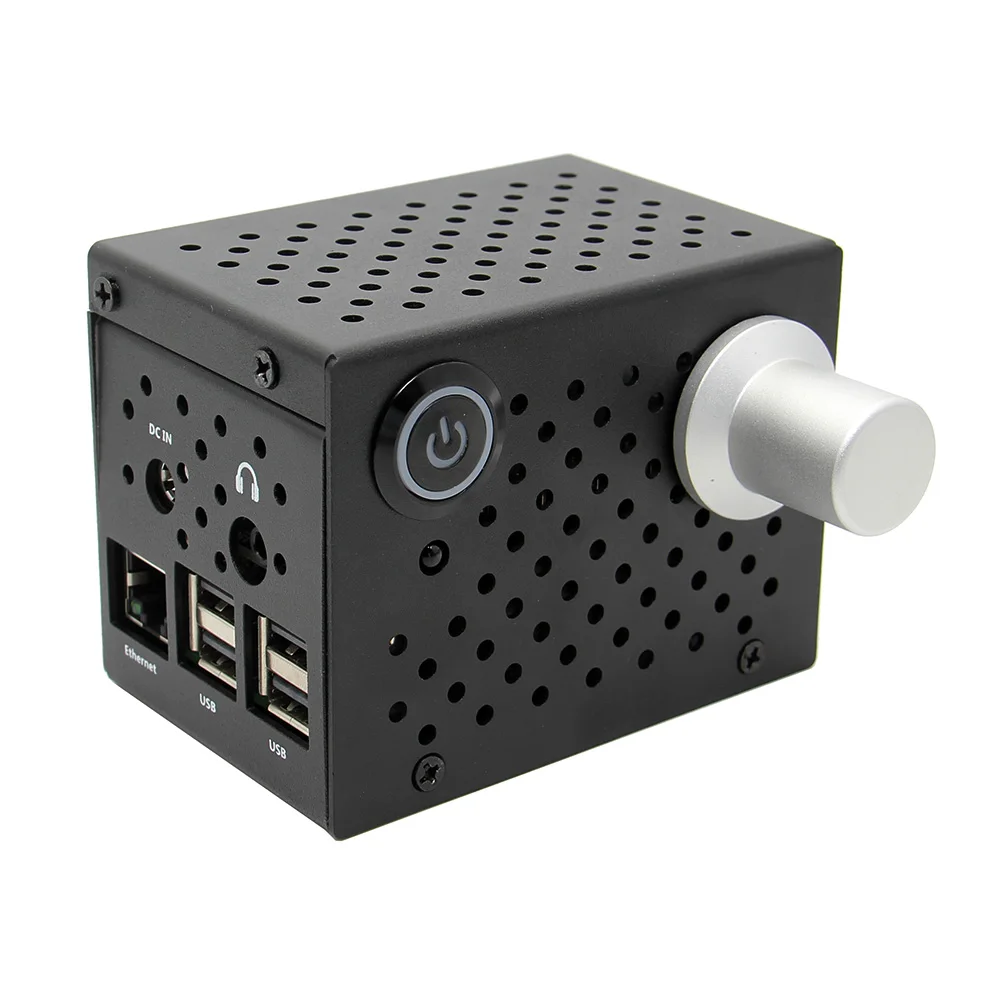

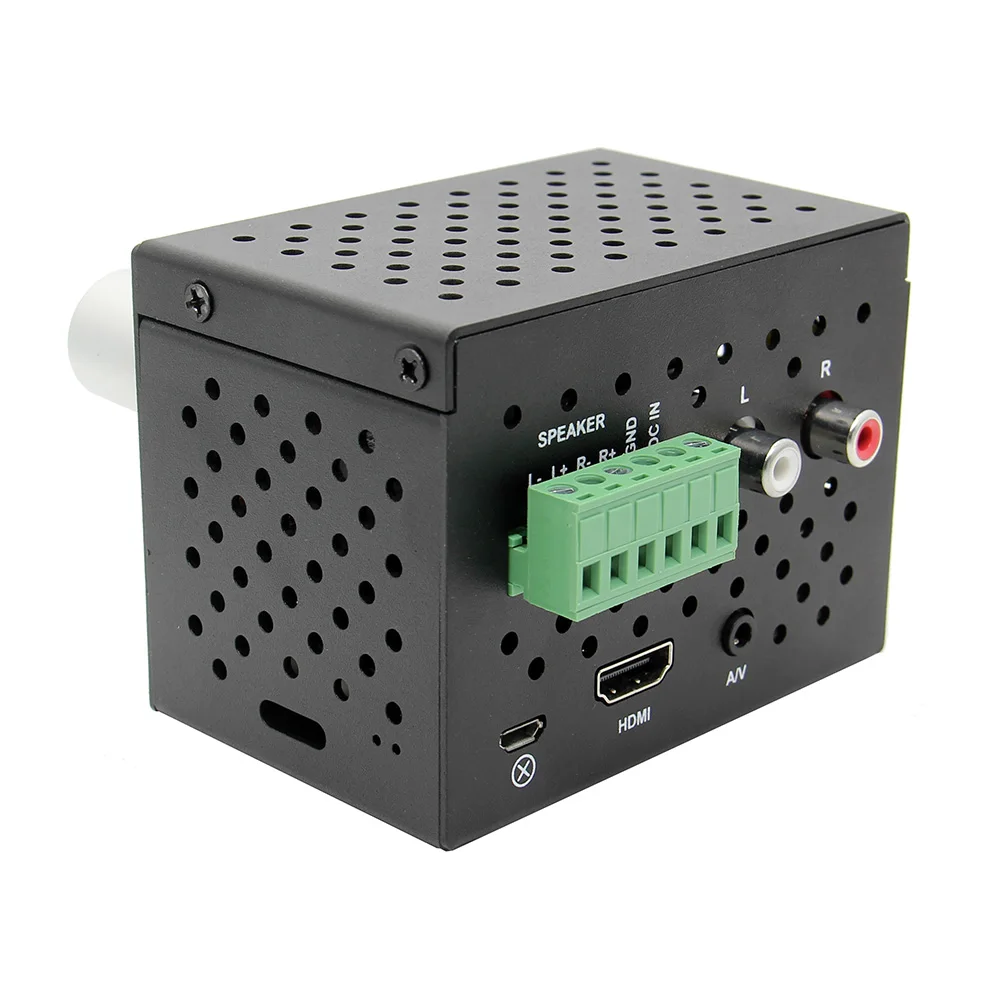

1 х металлический чехол для X400 (чехол не поддерживает Raspberry Pi 4)

1 x X400 v3.0 корпус

1 х металлический выключатель питания

1 х алюминиевая ручка потенциометра

4 x винт M2.5 * 28 мм

6 x винт M3 * 6 мм

1 x Шестигранная Кепка 1,5 мм

• Full-HD аудио-до 24 бит/192 кГц воспроизведение
• Audiophile TI Burr коричневый 32-бит/384 кГц DAC (TI PCM5122)
• Класс ведущего аудио; 112db SNR, и THD 0.0019%
• Встроенный высококачественный стерео аудио усилитель класса D (TI TPA3118D2)
• До 2 × 30 Вт в 8-ом BTL нагрузке при 24В постоянного тока
• Способен управлять динамиками 4 Ом (также работает с более высокими динамиками сопротивления)
• Встроенный высококачественный аудио усилитель для наушников (TI TPA6133A)
• Использует Texas Instruments ультра-малошумный регулятор напряжения (Выходной шум <10 vrvrms)
• Использует Texas Instruments высокоэффективный понижающий преобразователь постоянного тока (до 95%)
• 6V ~ 26Vdc преобразовано в 5,1 V, 3A для питания Raspberry Pi
• Использует подлинный потенциометр серии ALPS RK163 для плавной регулировки громкости
• Встроенный высококачественный ИК-датчик (Vishay-ведущий в мире поставщик инфракрасных приемников)
• Встроенные разъемы RCA
• Встроенный 3,5 мм стерео разъем для наушников
• Бортовой динамик и силовые винтовые клеммы
• Встроенный разъем 4pin PH2.0 позволяет подключать внешний выключатель питания для управления питанием
• Бортовой позолоченный мощный разъем постоянного тока (5,5x2,5 мм)
• Использует цифровые аудио сигналы I2S для уменьшения загрузки ЦП через USB аудио решения
• Подключается непосредственно к Raspberry Pi-не требуется проводка
• Мощность s Raspberry Pi-без дополнительного источника питания
• Защищены Raspberry Pi GPIO pin header (2x13Pins)
• Поп-шум может быть улучшен путем включения GPIO управления
• AMP может быть включен/отключен с перемычкой

• Не подключайте питание к RASPBERRY PI через разъем MICRO USB PI.
• Удалите перемычку PWR при подключении внешнего выключателя питания для управления питанием.

• Источник питания: 6-26Vdc,( >= 3A рекомендуется)
• GPIO используется: LRCK - IO19, BCK - IO18, DATA - IO21, IR - IO26, AMP mute - IO22
• Аналоговый Уровень аудиовыхода: 2 В RMS
• Максимальная выходная мощность наушников: 142 мВт при 16 Ом
• Максимальная выходная мощность усилителя: 2 × 30 Вт при нагрузке 8Ω BTL при 24Vdc
• Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi I2S)
• Размер печатной платы 87x56 мм

1. Плата Raspberry Pi
2. Источник питания: 6-26 В постоянного тока, рекомендуется 2A-3A (у нас есть блок питания 12 В 2 а)
3. Чехол с сочетающимися элементами (опционально)

Примечание: Потому что нет звука, если непосредственно Подключите гарнитуру к аудиоразъему 3,5 мм, поэтому мы отправим адаптер вместе с платой.
