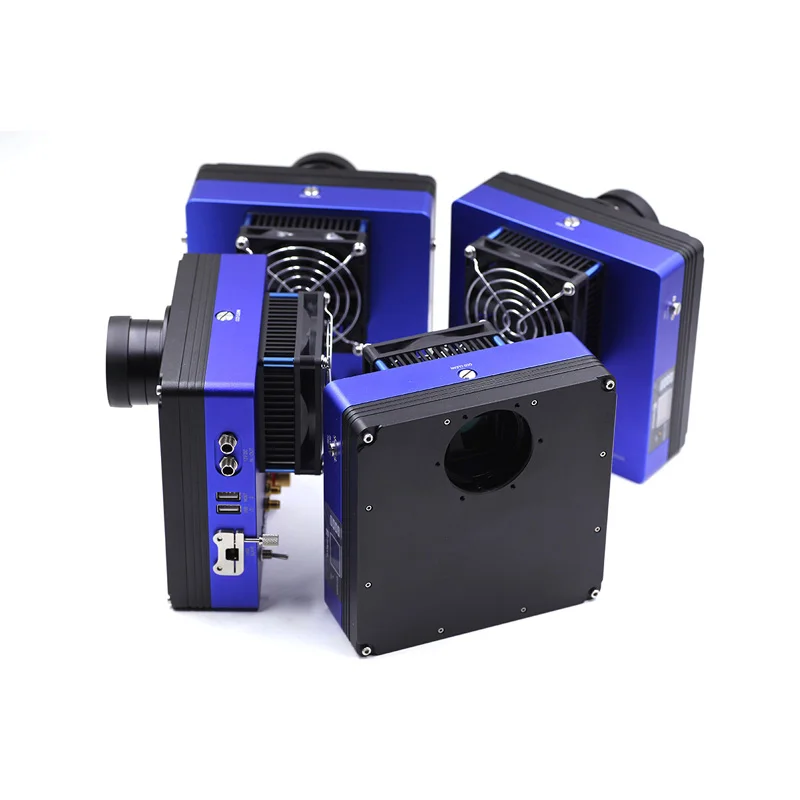

QHY16200 монохромная CCD камера с 5-позиционным 2 "фильтрующим колесом

QHY16200A использует уникальный APS-H датчик CCD размера, продукт тесного сотрудничества между QHYCCD и поставщиком датчиков.Этот датчик специально разработан и изготовлен с любителями астрономов, которые хотели моно датчик больше, чем APS-C.

APS-H датчик формата CCD

Эффективная площадь изображения 27 мм x 21,6 мм.По сравнению с форматом QHY8L APS-C 23,4x15,8, датчик APS-H значительно больше с более чем 50% большей областью изображения.Причина желать APS-H моно-датчик размера заключается в том, что между KAF-8300 (4/3 дюйма) и KAI-11002 (формат 35 мм) нет других существующих моно-датчиков.Этот датчик имеет 16 мегапикселей, а формат APS-H подходит для большинства телескопов, включая SCT's, которые не могут полностью осветить раму 35 мм без некоторой виньетки или искажений по краям.Также подходит для широко доступных 2-дюймовых фильтров.Размер пикселя этого датчика составляет 6,0 мкм х 6,0 мкм, что немного больше 5,4 мкм KAF-8300, но из-за большего размера датчика он имеет почти в два раза больше пикселей, чем 8300.QE аналогичен или выше, чем 8300, а мощность 37ke-full well почти на 50% больше, чем 8300's 25,5ke-.Поскольку шум считывания сопоставим с 8300, динамический диапазон может быть рассчитан примерно на 1,5x больше, чем 8300.

Камера серии "A"-Полностью интегрированная

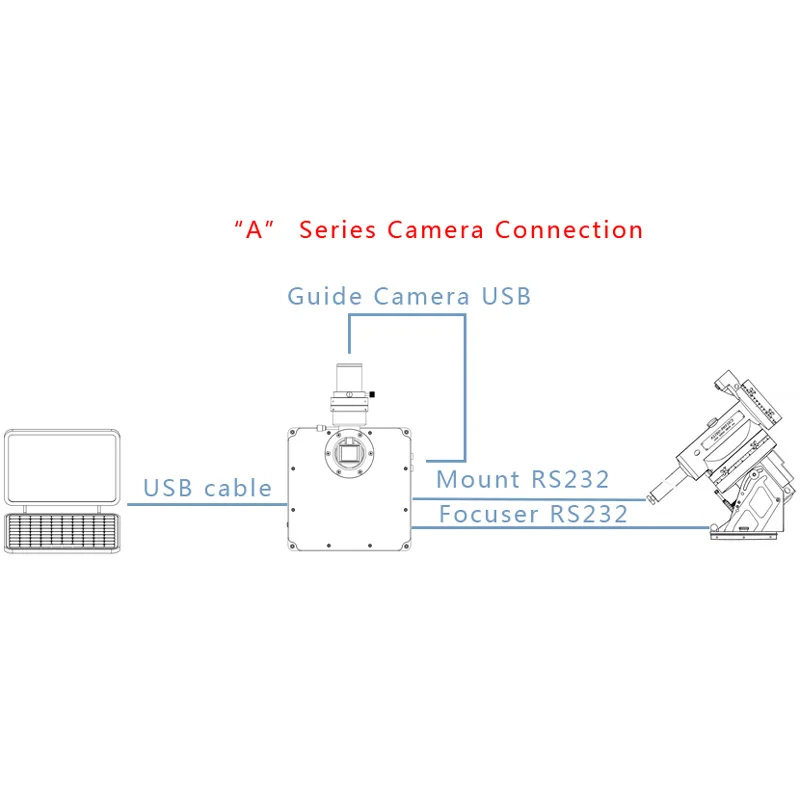

QHY16200A и IC16200A относятся к новой серии QHYCCD "A"."A" означает "все в одном".Камеры включают встроенное колесо фильтра с приводом от двигателя и изначально поддерживают QHYOAG.OAG может быть установлен на камеру прочно с шестью винтами, потребляя минимум задней фокусировки, драгоценный для некоторых оптических систем.Колесо фильтра в QHY16200A/IC16200A имеет 5 позиций для 2-дюймовых фильтров (QHYCCD разрабатывает 7-позиционное 2-дюймовое обновление колеса фильтра).Камера совместима со средним размером QHYOAG.В дополнение к колесу фильтра и OAG, эта камера серии "A" предлагает внутренний usb-концентратор (2,0), который обеспечивает два порта USB хост и USB к двойному конвертеру RS232.Направляющая камера, крепление и Электрический фокус могут быть подключены непосредственно к камере вместо компьютера, чтобы уменьшить помехи кабеля и вероятность потери сигнала из-за длинных кабелей.Для управления всеми периферийными устройствами необходим только один usb-кабель.

Одиночный 12 в разъем питания

Эта камера использует один 12 В в порту питания.Гнездо питания резьбовое для твердого соединения, которое не будет случайно отключено.Есть другая розетка, соединенная параллельно с входом, которая может использоваться для подачи 12 В на другие устройства.

Промышленная usb-розетка

USB предназначен для использования с коммерческими электронными устройствами.Он не является особенно надежным, и контакт может привести к передаче USB, если Он вытягивается из-за движения телескопа и т. Д. в серии "A" QHYCCD обеспечивает уникальный usb-кабель из нержавеющей стали для повышения надежности подключения USB.

Затвор бабочки-долгий срок службы и равномерное освещение

В этой камере используется механический затвор, который имеет форму бабочки.Затвор управляется непосредственно двигателем без других движущихся частей.Срок службы почти неограничен.Затвор имеет две стороны, которые блокируют свет и открытые пространства между ними.Форма вентилятора лопастей создает равномерное освещение при открытии и даже-темноту при закрытии темных рамок.Эта функция имеет большое преимущество при использовании плоских Рам или при производстве фотометрических наблюдений.

Характеристики камеры:

Датчик CCD: APS-H Стандартный класс

Эффективные пиксели: 4540x3630 (16 мегапикселей)

Размер пикселя: 6,0 & micro; m x 6,0 & micro; m

Эффективная площадь: 27,0 мм x 21,6 мм

Тип считывания: полная оправа CCD, Прогрессивное сканирование

Полная емкость: типичный 41ke

ADC: 16 бит

Индикационный шум: типичный 10e-

Усиление системы: 0.7e/adu

Режимы крепления: 1x1, 2x2, 4x4

Анти-цветение: 2000x

Тепловой шум: 0.04e/pixel/sec @-20 °C

Минимальное время экспозиции: 0,001 секунд

Максимальное время экспозиции: 10 000 секунд

TEC: 2 этапа

Охлаждение: типичный-40 ° ниже окружающей среды

Затвор: механический затвор бабочки с равномерным освещением

Контроль влажности: воздушный соединитель для съемной силиконовой гелевой трубки.Тепловая доска для оптического окна герметичной CCD камеры.

Колесо фильтра: Встроенный 5-позиционный для 2 "фильтров

Интерфейс OAG: шесть винтовых отверстий M3 для QHYOAG

Интерфейс телескопа: внутренний винт M54/0,75

Потребляемая мощность: 0% охлаждение 8 Вт;50% охлаждение 16,5 Вт;100% охлаждение 27 Вт
