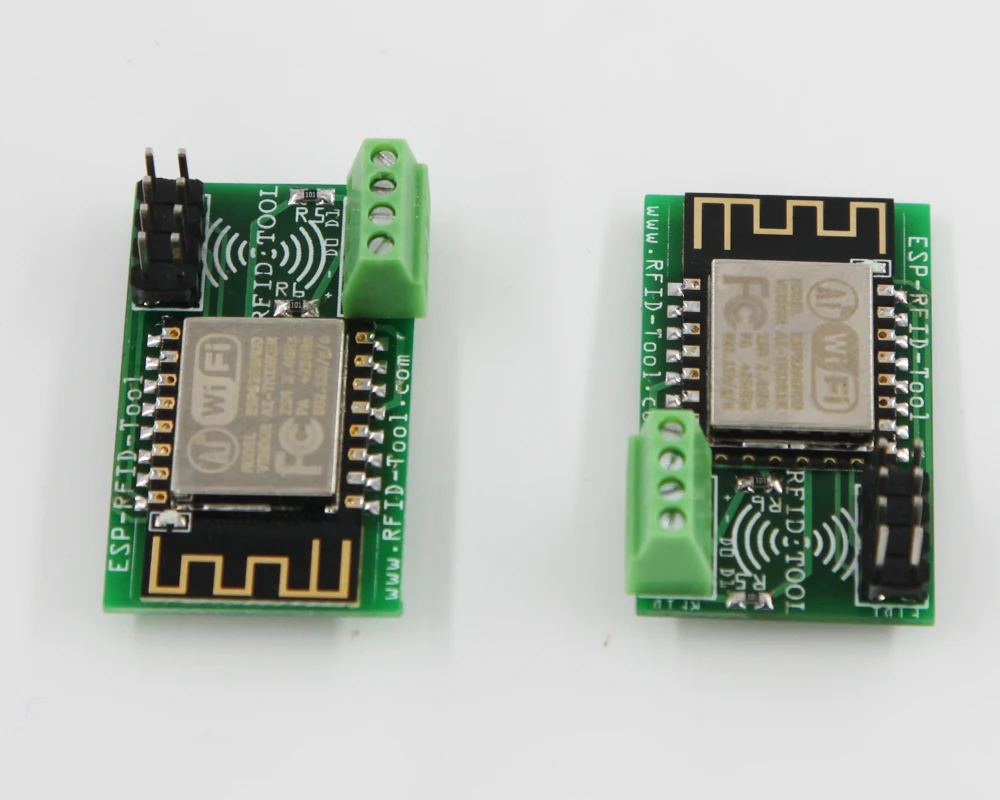

Инструмент для регистрации Wiegand данных, а также для испытания устройств содержат интерфейс Wiegand.

ПримечаниеRFID-считыватель Wiegand не входит в комплект.

Чехлы для использования

• Ученые из службы безопасности проводят оценку Красной команды.
• Захват карт для клонирования позже.
• Повторное воспроизведение исходных искажений. * (см. Примечание ниже)
• Системы контроля доступа Fuzzing. * (см. Примечание ниже)
• Для того, чтобы создать автономное устройство для тестирования значки и или считыватели карт без необходимости контроллер Wiegand.
• Добавьте аккумулятор и кардридер, чтобы устройство было портативным.
• Добавьте настольный источник питания для тестирования оборудования.
• Устанавливает устранение проблем с кардридером или линиями данных в поле или обратно в офисе.
• Любителей экспериментировать с различными системами, которые используют интерфейс Wiegand.
• Имитация системы контроля доступа с использованием нескольких единиц инструмента ESP-RFID.

Что это такое?

Универсальный регистратор данных, который захватывает исходные двоичные данные от стандарта 5 в интерфейс Wiegand. Устройство способно регистрации полномочия для контроля доступа системы или практически для любого устройства, который использует интерфейс Wiegand, таких как RFID считыватели карт, тормозные колодки, с магнитной полосой систем, и даже некоторые биометрический. Интерфейсы Wiegand также не должны быть ограничены только системами контроля доступа. Основная целевая группа для этого устройства-карты 26-37bit HID. Известные типы карт и двойного и hexidecimal данных отображается непосредственно в файле журнала для легкого идентификационных карточек, а также в чехол клон карты могут быть необходимы. Для неизвестных типов карт отображаются только исходные двоичные данные.

Как установить его?

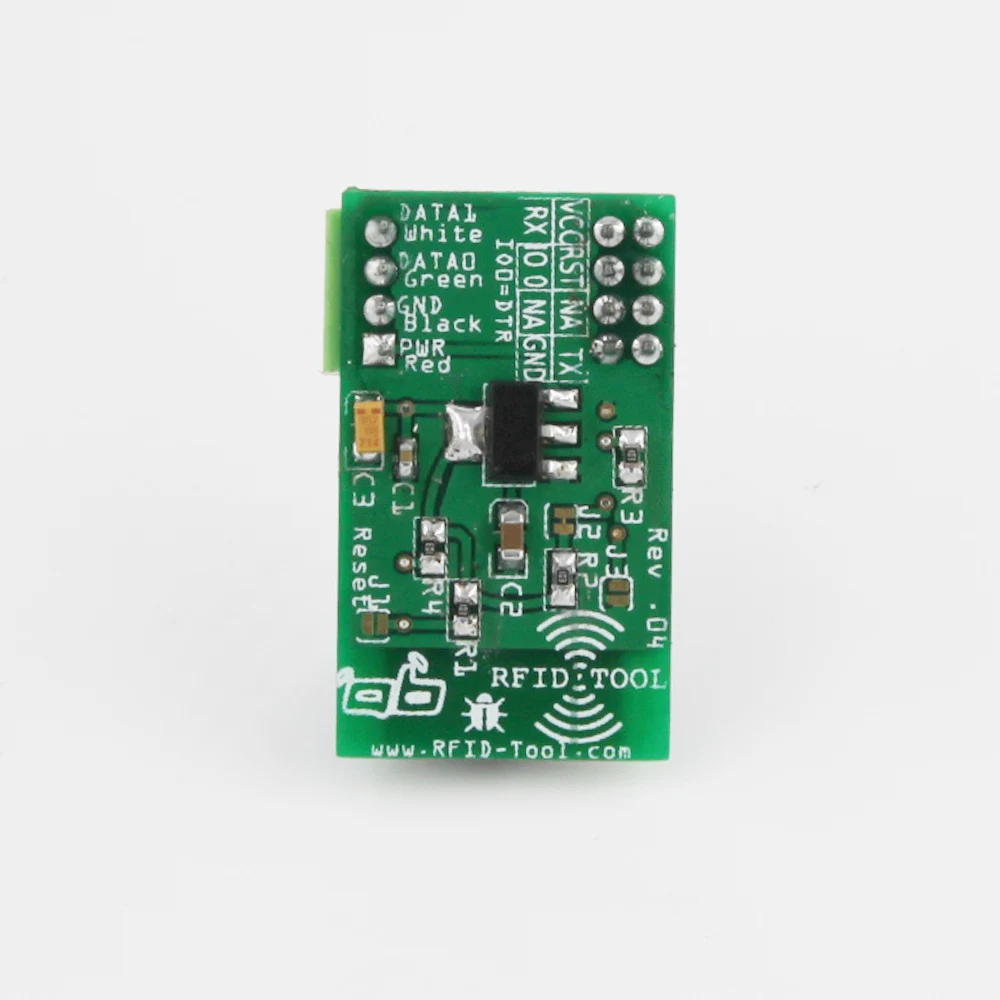

Устройство может устанавливаться напрямую в существующую систему, используя предварительно используемую проводку, или может также использоваться для преобразования Ридера в автономный портативный блок для регистрации данных при добавлении батареи. Проводка проста и состоит из 4 проводов, (+), (-), D0 (зеленый) и D1 (белый). Устройство может работать при напряжении от 4,5 в до максимум 18 В. Обычно Рекомендуемое напряжение-12 В и 5 В.

Как получить доступ к журналам?

Доступ к файлам логотипа и различным настройкам предоставляется через веб-интерфейс. Устройство имеет возможности Wi-Fi и может быть настроено для создания точки доступа или подключения к существующей сети. В случае, если вы находитесь вне веб-интерфейса, вы можете перевести перемычку J3 на питание или сбрасывать устройство для восстановления доступа без потери ваших журнальных файлов.

Я хочу узнать еще немного...

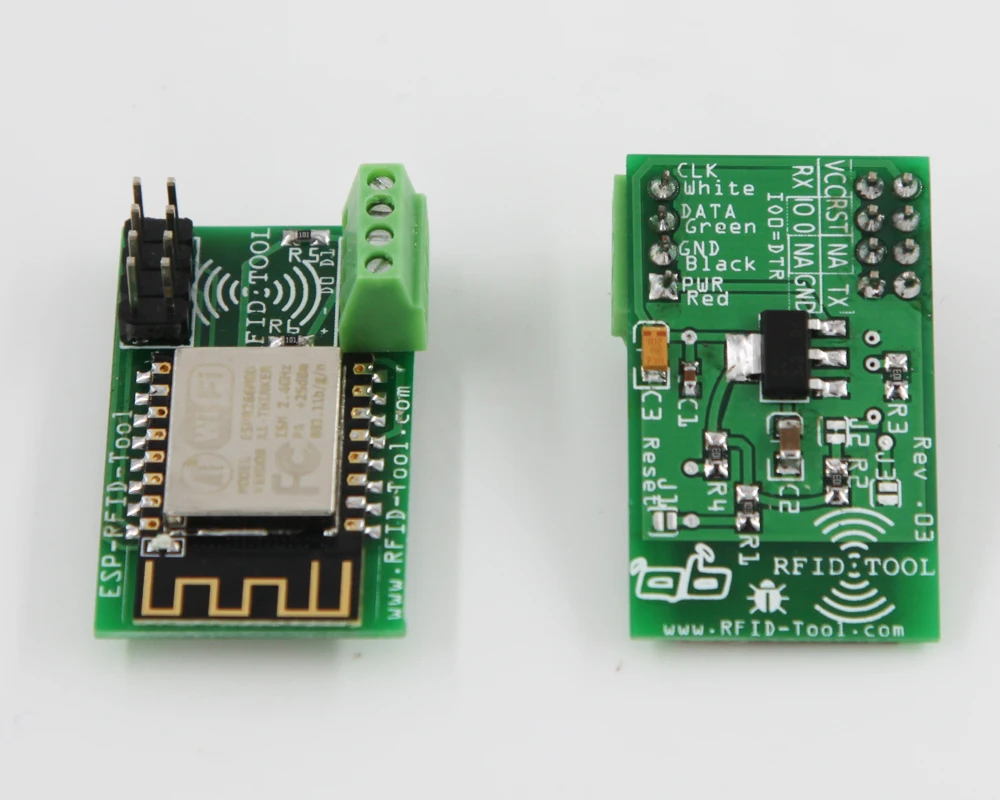

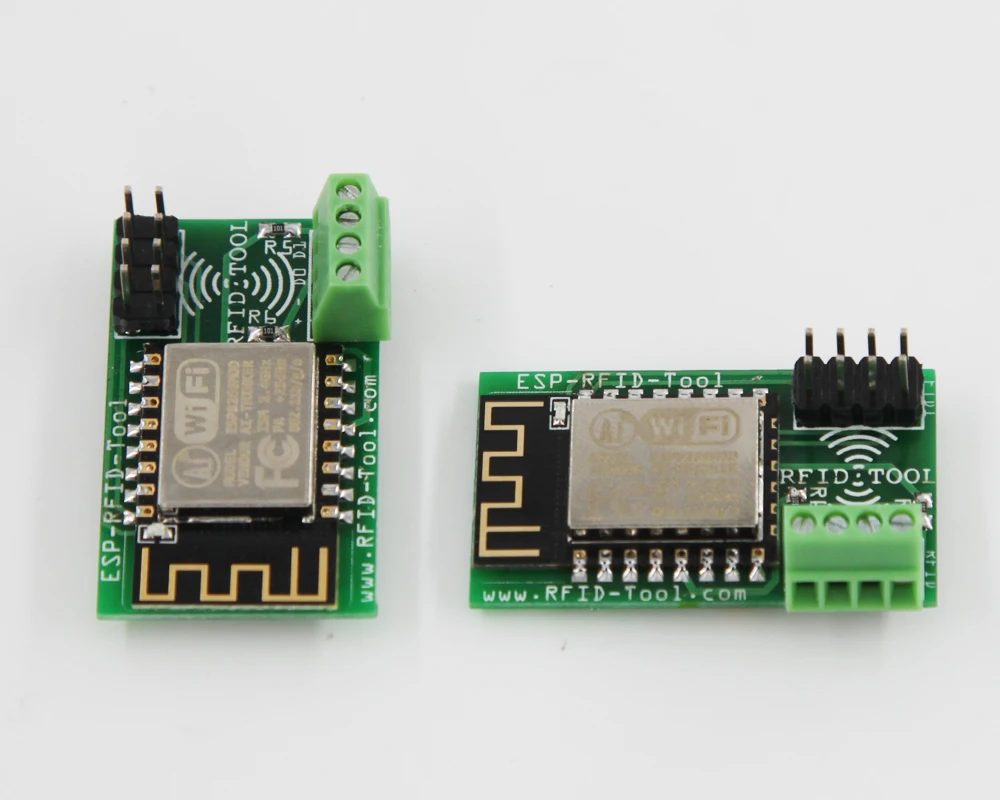

Аппаратное обеспечение основывается на чипе ESP12F WiFi с полным блоком TCP/IP и микроконтроллером. Программное обеспечение является лицензированным открытым исходным кодом под лицензией MIT и будет выпущено в день выпуска продукта. Программное обеспечение будет находиться в РЕПО GitHub, поэтому оно может быть проверено сообществом. Мы примем различные пожелания сообществу по вытягиванию после рассмотрения, если это улучшит Стоимость устройства для других. Программное обеспечение было написано в Arduino IDE, поэтому и хоббист, и профессионалы не будут иметь проблем с изменением кода, если они так выбирают. В интерфейс Wiegand работает с использованием 3 провода, основание, Data0 и Data1. При снижении уровня D0 и когда D1 низкий, другой провод остается высоким в течение этого времени. Время составляет 40 МКС от низкого до высокого на линии с 2 мс между битами. Программное обеспечение записывает этот двоичный выход в файл, и если устройство считает, что это известный формат карты, то предположено преамбулу (не отправляется кардридером, но это то же самое для всех карт формат, наша основная цель-это 26-37-битные карты HID), и одновременно зарегистрированы Исходные и шестнадцатеричные данные. Для форматов карт unkown зарегистрирован только исходный двоичный выход без каких-либо предметов в преамбуле и без отображения данных в шестнадцатеричном формате для предотвращения путаницы. Если вы знаете, какую карту захватили, просто посмотрите преамбулу и добавьте ее в начало двоичной, затем, как правило, преобразуйте его в шестнадцатеричный формат, чтобы сделать клон карты. Это возможно, что карта на самом деле является неизвестным форматом, И преамбула была неправильно оценена устройством, думая, что это был известный формат карты (полагание основывается на выходе количества бит читателем), Если это чехол в файле журнала, в двоичном пространстве есть буквальное пространство между преамбулой и данными карты, просто игнорируйте преамбулу. При повторном воспроизведении записей(См. Примечание ниже) вы не включаете преамбулу, так как это не выводится кард-ридером, а вместо этого вы только Воспроизводите(См. Примечание ниже) фактические данные карты в качестве выхода от устройства чтения. Вам нужно всего лишь беспокоиться о преамбуле, если делать клон карты. Основная функция это устройство для регистрации необработанные двоичные данные в качестве выхода из интерфейс Wiegand. Вы можете читать от 1 бит до 4096 бит. Настройка буфера по умолчанию позволяет только 52 бита, и его следует вручную увеличить со страницы настроек, доступной через веб-интерфейс.

* Экспериментальный режим TX

Устройство было сделано с минимальным оборудованием, чтобы держать расходы крайне низкими и доступными для любителей, а также для профессионалов безопасности могут купить несколько устройств, а также использовать их без страха потери устройства. Говорят, на плате нет переключателей уровня. (Возможно, в будущем будет выпущена профессиональная версия) это означает, что с текущим железом устройство может работать с 3V3 интерфейс Wiegand, а также 5V интерфейс Wiegand потому, что оборудование работает на 3V3, а также 5V-стойкое. Недостаток в том, что не все контроллеры 5 в Wiegand гарантированно срабатывают при повторном воспроизведении или запуске данных, потому что только 3 В3 выводится с устройства. Есть также риск того, что устройство находится в режиме TX, а выход будет низким для 40uS, если устройство также получит данные в течение этого времени будет коротким. По этой причине убедитесь, что в режиме TX карточки не сканируются, пока устройство не находится в режиме TX. Устройство не переходит в режим TX, пока не нажимаете на кнопку «подать форму», и как только данные будут переданы, устройство вернется в режим прослушивания. По причине вышеуказанного режима TX предназначен только для экспериментального использования и был спроектирован в основном для легкой отладки программного обеспечения при внесении изменений. (два устройства были соединены вместе)
Используйте режим передачи под вашим собственным риском, он не поддерживается официально. Учтите это бонус в программе.

История

Я оттолкнул проектирование оригинального прототипа до гитуриба 11 сентября 2016 года. Я использовал «Adafruit Feather Huzzah», пробегающий код, который я модифицировал. В то время не существует ни одного регистратора Wiegand с возможностями Wi-Fi и простым в использовании веб-интерфейсом для доступа к файлам логотипа. (Я не мог найти один, поэтому я создал его) во время второй эволюции проекта я решил разработать специальное оборудование и я слегка модернизировал программное обеспечение. Это была фурнитура с открытым исходным кодом, и она была там на гитубе, но массы все еще не были доступны. Не все уверены в пайке поверхностного монтажа, и даже для меня это занимает много времени для сборки плат для личного пользования. В таком случае я понял, что нужно приобрести такой доступный прибор, как мой, для массового производства, чтобы каждый, кому нужен, был доступ к нему. На третьем этапе я переработал как программное обеспечение, так и аппаратное обеспечение и решил связаться с Brother апреля, чтобы узнать о его производстве и продаже по справедливой цене. То есть, когда образовался инструмент ESP-RFID.

ПРИМЕЧАНИЯ по установке

• Убедитесь, что считыватель выводит данные в формате Wiegand
• Подключите D0 к устройству D0 к устройству чтения
• Подключение D1 к устройству D1 к устройству чтения
• Подключение + на устройстве к + на устройстве считывания
• Устройство для подключения устройства к устройству
• Дополнительно: Подключите аккумулятор 4,5-18 в к одному и тому же (только при строительстве портативного блока, не добавляйте аккумулятор при внедрении устройства в существующую установку, или если вы используете аккумулятор, не подключайте провод + от существующей установки к вашему устройству, только соедините с GND -)
• Примечание: При наличии минимум D0, D1 и GND(-) должны быть подключены к устройству считывания для надлежащей работы, независимо от источника питания.

Обновления

Обновления программного обеспечения будут доступны на странице Github. Вы можете обновлять программное обеспечение напрямую с веб-интерфейса или с помощьюESP Flasher R4 К апрельскому брату на плате есть совместимая пинка для мигания.

Как подключить устройство ESP Flasher и ESP RFID

 От веб-интерфейса:

• Загрузите один из последних версий «gitub-rfidtool»
• Войдите в панель администратора устройства и обновите прошивку.

Вы можете получить видео на YouTube: «инструмент ESP RFID»
