Новейшая версия 2 шт. Плата усилителя звука класса A с капюшоном 25 Вт для трубки

Новейшая версия 2 шт. Плата усилителя звука класса A с капюшоном 25 Вт для трубки

Примечание: DIY наборы, не сварка, нужно сварить его самостоятельно.

HOOD1969, несомненно, является одним из самых популярных схем усилителя мощности в истории. Он был разработан известным британским акустическим художником J.

Капюшон в 1969 году и используется в течение многих десятилетий в мире. Некоторые люди используют его, чтобы сравнить с усилителем 300B, чтобы показать, что звук токсичен, я считаю, что большинство поклонников его названия уже давно известны.

Отправить слюды монтажные винты

Общий HD1969, качество звука признано всеми, только недостатки всего 10-13 Вт, немного жестко управляя большим динамиком, в этой версии используется Диск Toshiba 15A 2SC5200, схема оптимизирована, выходная мощность и ток значительно улучшены, выходная мощность может быть увеличена до 25 Вт в состоянии

1, используя 6 производственного цикла программы, в том числе двое электронный буфер фильтр, вы можете избежать включение и выключение, когда гул ударного звука,

Динамик является хорошей защитой, 4-трубчатая доска, для производства обуви абсолютно рукава-крылышки, а при длительном использовании поврежденных колонки.

2, используя 4-полосная HD1969, при нормальных обстоятельствах, каждый канал с минимальным количеством 30000 мкФ конденсатор с алюминиевой крышкой, едва может гарантировать отсутствие шума, потому что переменного тока пульсации очень велик,

6-трубки версия, до тех пор, пока фильтр с 4700 мкФ конденсатор с алюминиевой крышкой, может быть (такие как

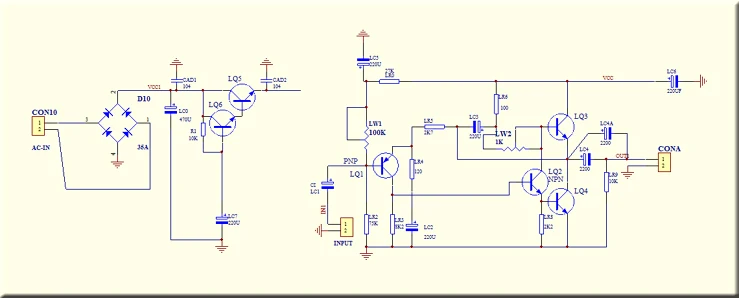

Метод электронного фильтра Дарлингтона, увеличение 1000, основание, подключенное к конденсатору 220U, фильтрующий эффект эквивалентен 220000 микрофильтру (220X1000) фильтрующему эффекту,

Таким образом, для достижения очень тихих, деталей, уровня, 6 эффекта трубки и

Стоимость лучше, чем 4 трубы.

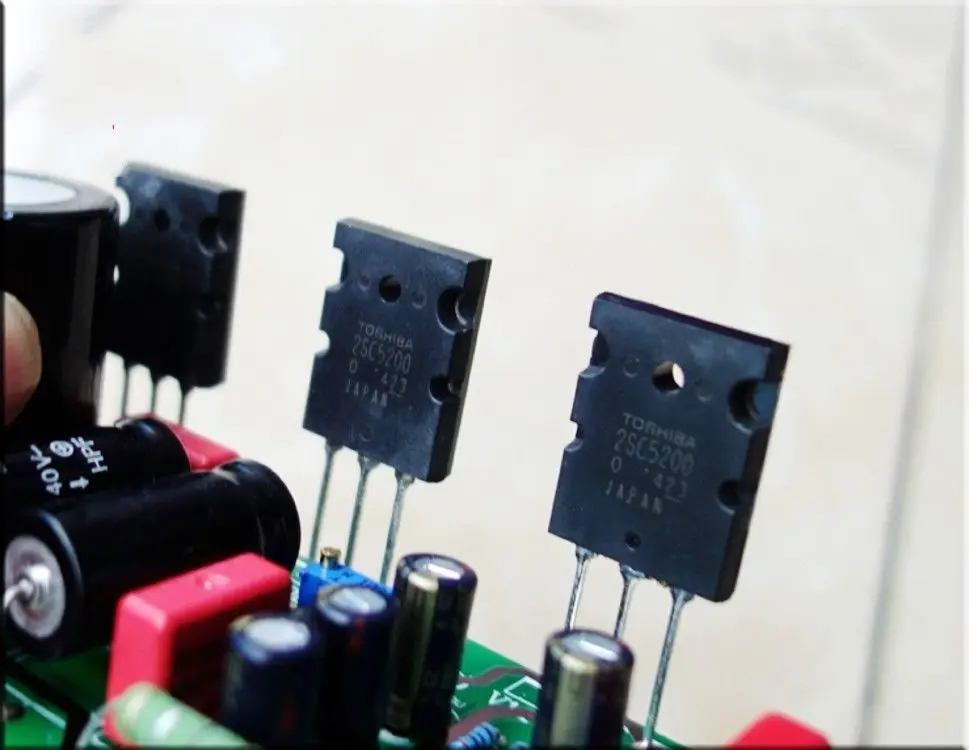

3 оригинал с очень хорошим. Toshiba 5200 аудио трубка, Nikon 18000U конденсатор с высоким током мост реактор Германия MKP10 серии конденсаторов высокой потери,

Siemens выходной конденсатор, японский Panasonic Gold FC электролитический, тайваньский изогнутый медный контактный 1% прецизионные резисторы

Источник питания: AC12V ~ 28V

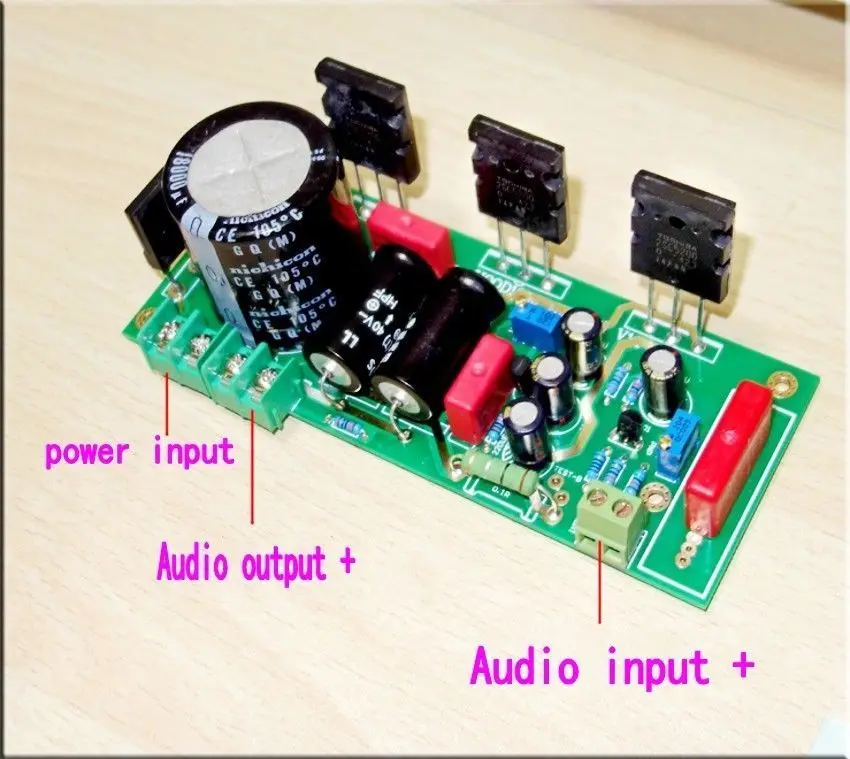

Размер печатной платы: 127mmx48мм
