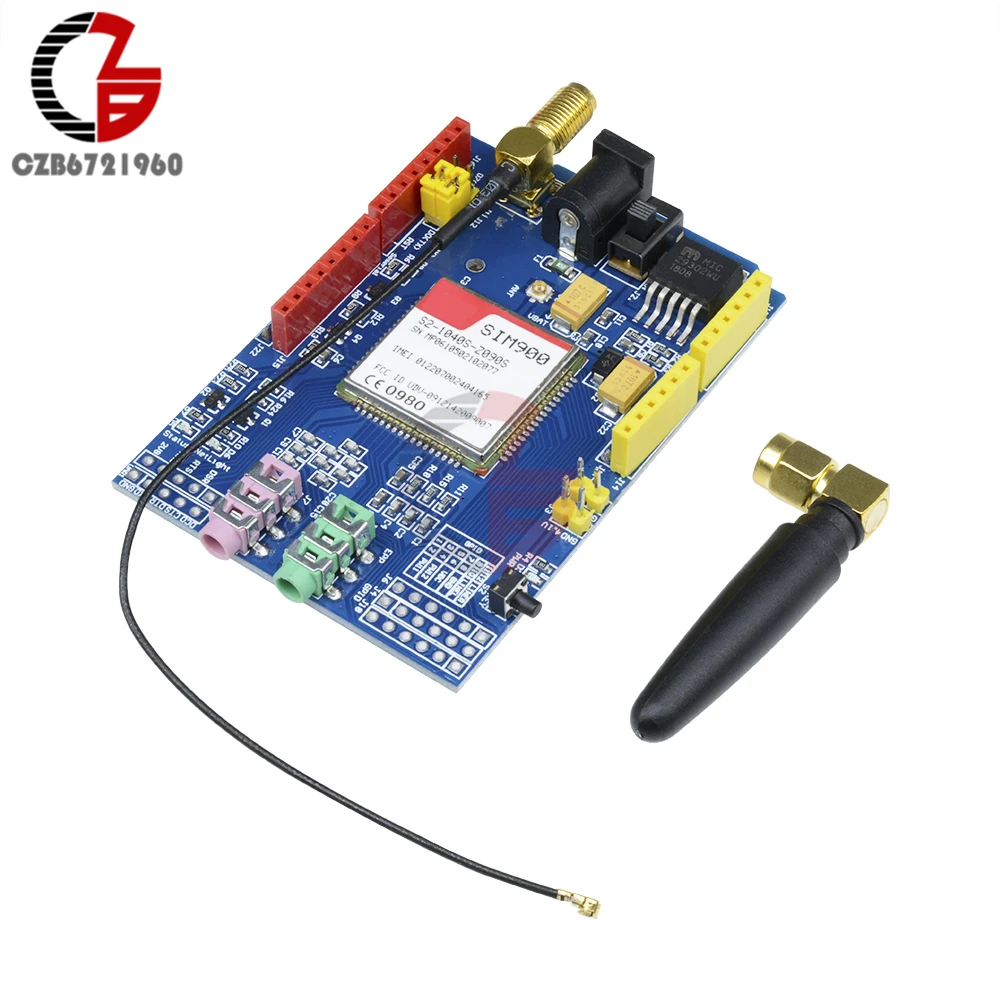

SIM900 850/900/1800/1900 МГц GPRS GSM щит макетная плата четырехдиапазонный модуль комплект с
1 096,57 руб.
1 шт. A1 A12 T12 наконечник паяльника для пайки Длина паяльной станции около 15 см 12
207,03 руб.
FR4 медный ламинированный лист контурная двухсторонняя печатная плата 10х7 5 см
9,10 - 25,03 руб.
Супер высокая мощность TDA8954TH двойной чип класса D плата цифрового усилителя
2 802,84 руб.
Конденсатор для микроскопов принадлежности амскопов конденсатор композитных с
8 719,44 - 8 858,97 руб.
ModuleLive Store
Магазина ModuleLive Store работает с 24.10.2017. его рейтинг составлет 93.15 баллов из 100. В избранное добавили 7196 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2777 наименований товаров, успешно доставлено 67523 заказов. 11344 покупателей оставили отзывы о продавце.
Характеристики
AD9850 6 полос 0 ~ 55 МГц DDS генератор сигналов цифровое Любительское радио RIT VFO SSB|ssb|ssb
История изменения цены
*Текущая стоимость 1 690,35 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 2011.84 руб. | 2112.7 руб. | 2061.5 руб. |
| Feb-22-2026 | 1994.78 руб. | 2094.40 руб. | 2044 руб. |
| Jan-22-2026 | 1673.57 руб. | 1757.31 руб. | 1715 руб. |
| Dec-22-2025 | 1960.28 руб. | 2058.46 руб. | 2009 руб. |
| Nov-22-2025 | 1707.58 руб. | 1792.27 руб. | 1749.5 руб. |
| Oct-22-2025 | 1927.80 руб. | 2023.56 руб. | 1975 руб. |
| Sep-22-2025 | 1910.11 руб. | 2006.72 руб. | 1958 руб. |
| Aug-22-2025 | 1893.63 руб. | 1988.5 руб. | 1940.5 руб. |
| Jul-22-2025 | 1876.26 руб. | 1970.54 руб. | 1923 руб. |
Описание товара
Это генератор сигналов DDS 0 ~ 55 МГц. Он основан на чипе AD9850 и очень прост в эксплуатации.
Поддерживает постоянную настройку 0 ~ 55 МГц на 1 Гц шаг.
Этот генератор имеет регулирование напряжения 78L05. Входной ток на 200 мА, входное напряжение 8-9 в будет идеальным напряжением.
Входное напряжение 12 В может использоваться только для тестирования на короткое время, в противном случае это приведет к нагреву.

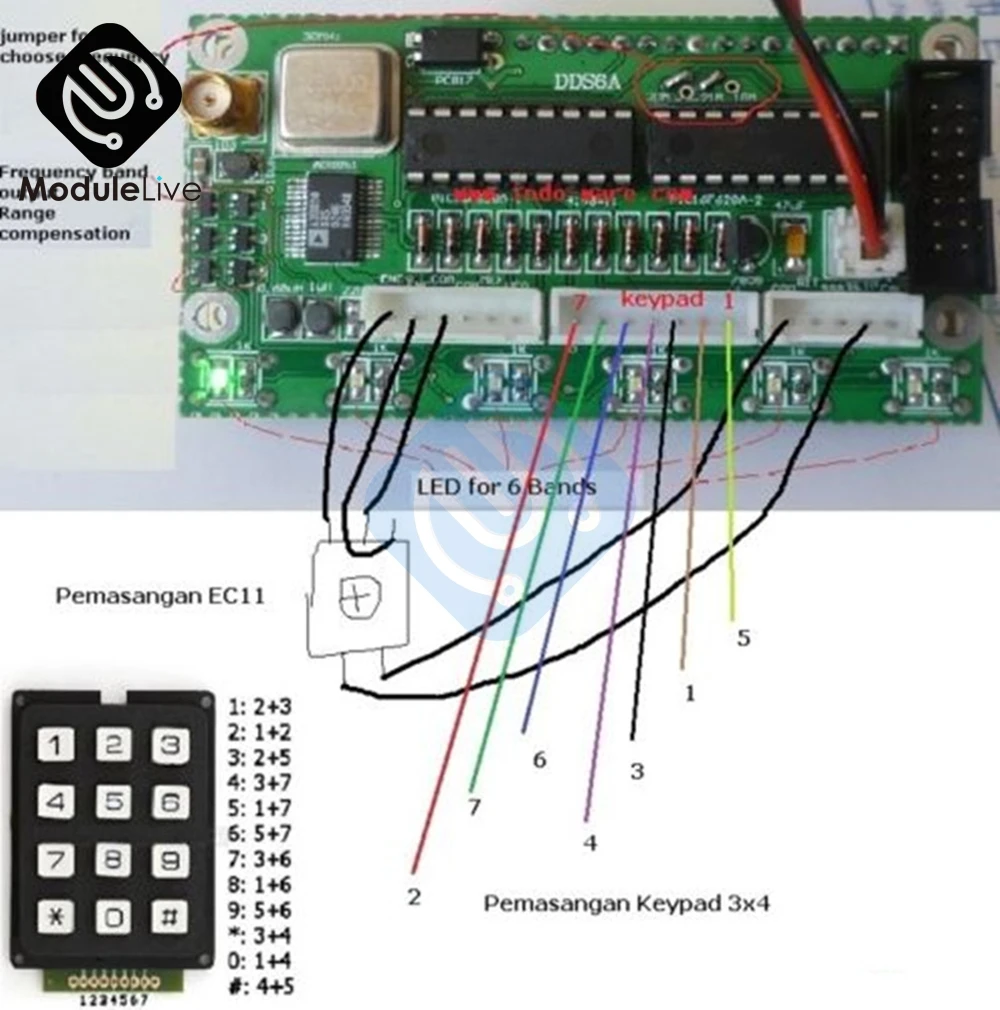

5 p/6 p Подключите к Кодировщику согласно фото. 7 p среднего подключения к цифровому матричному входу. 14 p (8 V GND)-источник питания 8 V от основной платы. Если питание от основной платы, DDS не нуждается в независимом источнике питания.
1 ~ 6 соответствуют 6 диапазонам частот: (3,8, 7, 9,14, 18 или 21,27 или 29)
ISB, USB, CW-это три варианта.
DT-сигнал от основной платы.
Ключи и интерфейсы подключения:
ENC: переключатель кодировщика
MEM: переключатель для режима памяти
VFO: передача от VFO A к VFO B или от VFO B к VFO A.
SSB: изменение режима работы: циркулирует от USB, LSB, AM, CW и ВКЛ и вкл...
RIT: тонкая настройка для приема частоты
CAL: набор функций
KB-1 и KB-2 имеют общий Общий контакт, но не GND.
Как работать:
Нажмите CAL, включите питание, затем мы входим в настройку экрана. Отпустите/отпустите CAL.
A: включить 6 XREFCLE: Настройка режима чипа часов, настройка настройки кодирования частоты. AD9851 установить в 6-умножьте частоту, AD9850 установить в 1 умножьте частоту. Нажмите CAL, затем быстро отпустите, чтобы перейти к следующему шагу B.
B: DDS-SYSTEM-CLK: настройка частоты работы чипа. Используйте переключатель кодировщика для регулировки значения. Работает в соответствии с шаговым ключом. Набор AD9851 на осцилляторе 6-размножающийся канал, набор AD9850 на фактическом выходе осциллятора. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу C.
C: MIN_RX_DDS_FREQ: Настройка минимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу D.
D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. (Меньше 60 МГц будет нормально). Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу E.
E: SSB_OFFSET: тонкая настройка для режима работы SSB. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу F.
F: CW_OFFSET: тонкая настройка для режима работы CW. Используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы войти в шаг G.
G: OFFSET_FREQ: Настройка офсетной частоты. e. g, установите до 9 МГц или 10,7 МГц, используйте переключатель кодировщика для регулировки значения и в соответствии с шаговым ключом. Нажмите CAL, затем быстро отпустите, чтобы перейти к шагу H.
H: мультипликатор: настройка частоты. Должен быть установлен как 1, нажмите CAL, затем быстро отпустите, чтобы войти в шаг I:
I: экран отображает слово «сохранить», автоматически сохраняет вышеуказанные настройки и возвращается к нормальной работе.
Примечания:
1. DDS система CLK: можно использовать Частотный тестер, чтобы получить осциллятор 30 МГц, умножьте Проверенное значение на 6, затем поместите здесь умноженное значение. При использовании AD9851 Установите начальную настройку на 180000000.
2. Офсетная фреза: может быть установлен as + or-. Поверните переключатель кодировщика для изменения значения, нажмите кнопку шаг, затем поверните переключатель кодировщика для регулировки шага. Минимальная рабочая частота плюс (+) Офсетная частота должна быть выше 0 (ноль).
Частотный дисплей:
RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)
TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
Частота запрограммирована в DDS, рассчитывается как показано ниже.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Примеры:
1. DDS Выходной диапазон 30 ~ 40 МГц:
Диапазон отображения частоты MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX.
30 МГц 40 МГц 100 МГц = 130 МГц до 140 МГц. \ Примечание 1
30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц./
-40 МГц-30 МГц 170 МГц = 140 МГц до 130 МГц. \ Примечание 2
-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц./
2. Настройка FT180A с DDS:
Включить RPT NO
X6 RECLK X6
Система DDS CLK 180 M
Макс DDS FREQ 65 м
Мин RX DDS FREQ 10,701 м (офсетная частота + частота RIT)
Макс RX DDS FREQ 60 м
Офсетная плата TX 0
Максимальное смещение RIT 1 K (частота RIT)
Офсетная FREQ-10,700 М-(офсетная частота)
Мультипликатор 1
Упаковка:
100% Новый бренд
1 x AD9850 6 полос 0 ~ 55 МГц DDS генератор сигналов цифровое Любительское радио RIT VFO SSB
