Измеритель проницаемости: немагнитный слабый магнитный

Измеритель проницаемости: немагнитный слабый магнитный

Принцип работы измерительного прибора с JDZ-2-type проницаемостью-это использование принципа fluxgate для достижения проницаемости магнитных материалов для измерения, с простой работой, стабильным и надежным считыванием, интуитивные показания и другие характеристики, используемые для измерения магнитной проницаемости магнитных материалов:

A, измерение немагнитной нержавеющей стали, немагнитного воротника сверла, меди, алюминия, титана и других немагнитных материалов относительной проницаемости.

B, сравнивая измерения немагнитных материалов после обработки состояния заготовки: например, сварочный материал совпадает с заготовкой, плотностью сварного шва и т. д.

C, Немагнитный материал разделение: различные типы немагнитная нержавеющая сталь является относительно более засекречены.

D, немагнитные отливки из нержавеющей стали: Проверьте немагнитные отливки из нержавеющей стали, равномерные условия материала.

E, проверка немагнитных материалов, термообработка, холодная работа, обработка немагнитного материала тест на проницаемость.

Примечание: прибор измеряет проницаемость относительной проницаемости.

1 принцип работы

После колебания линии и деления частоты, с другой стороны, возбуждающий ток поступает к первичному зонду после схемы усилителя мощности. С другой стороны, чувствительный к фазе детектор снабжен сигналом для фаз после умножения частоты и переключения фаз. Отправляется на чувствительный к фазе детектор на измеряемом сигнале обнаружения, активный фильтр в схему отображения.

2 техническими показателями

2,1 Рабочая мощность: 220 В переменного тока 50 Гц ± 10%;

2,2 Точность измерения: ± 2.5%;

2,3 Диапазон измерения: 1,000 ~ 2,000;

2,4 Разрешение: 0,001

2,5 Рабочая температура: 10 ~ 40 °;

2,6 Потребляемая мощность: ≤ 10 Вт;

3 способ использования

3,1 Подключите вилку питания, подключите питание к переменному току 220 В, подключите измерительный датчик проницаемости, включите выключатель питания (задняя часть прибора), подогрейте прибор в течение 20 минут.

3,2, первое измерение перед использованием зонда поставляется с нулевой регулировкой, так что прибор указывает между положительным и отрицательным нулем. (рис. 1)

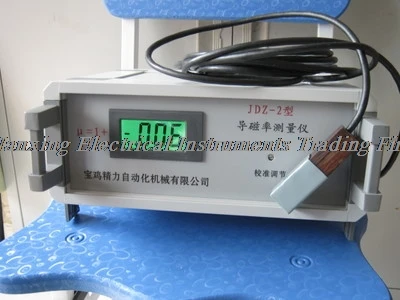

Рисунок 1 мелодия "0"

3,3 прибор должен быть откалиброван перед измерением

Метод калибровки: после того, как зонд ноль, зонда (магнит часть) перпендикулярном средняя часть стандартных образцов, прибор индикация должна быть стандартный образец какого-либо стоимость, если прибор отклоняется от этого значения, регулируя приборную панель «калибровка» Потенциометр передан в стандартный образец с учетом стандартного значения (рис. 2).

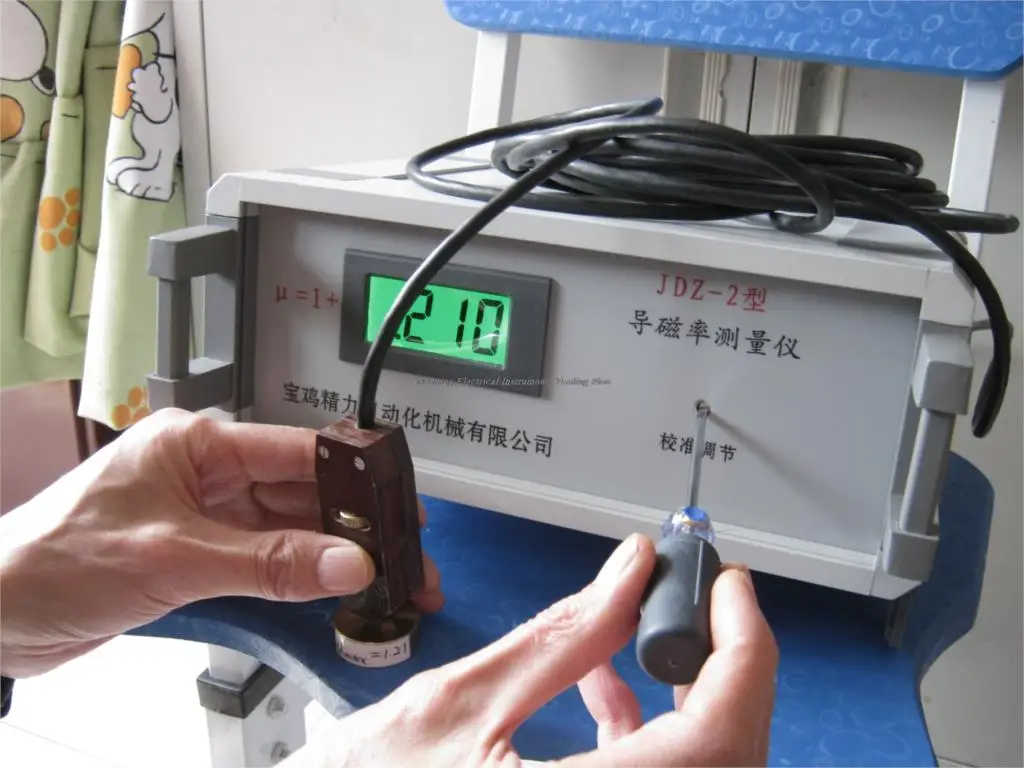

Рис. 2 Калибровка "u = 1 + 0,195 (значение калибровочного блока: 1,195)

3,4 измерительные детали, Наконечник Зонда перпендикулярен измеренному объекту (обратите внимание, что поверхность измеренного объекта должна быть чистой, без железного порошка и другого ферромагнитного порошка), И мягко прикоснитесь к поверхности объекта, который будет протестирован на магнитном материале, можно управлять измерением магнитной скорости (рис. 3).

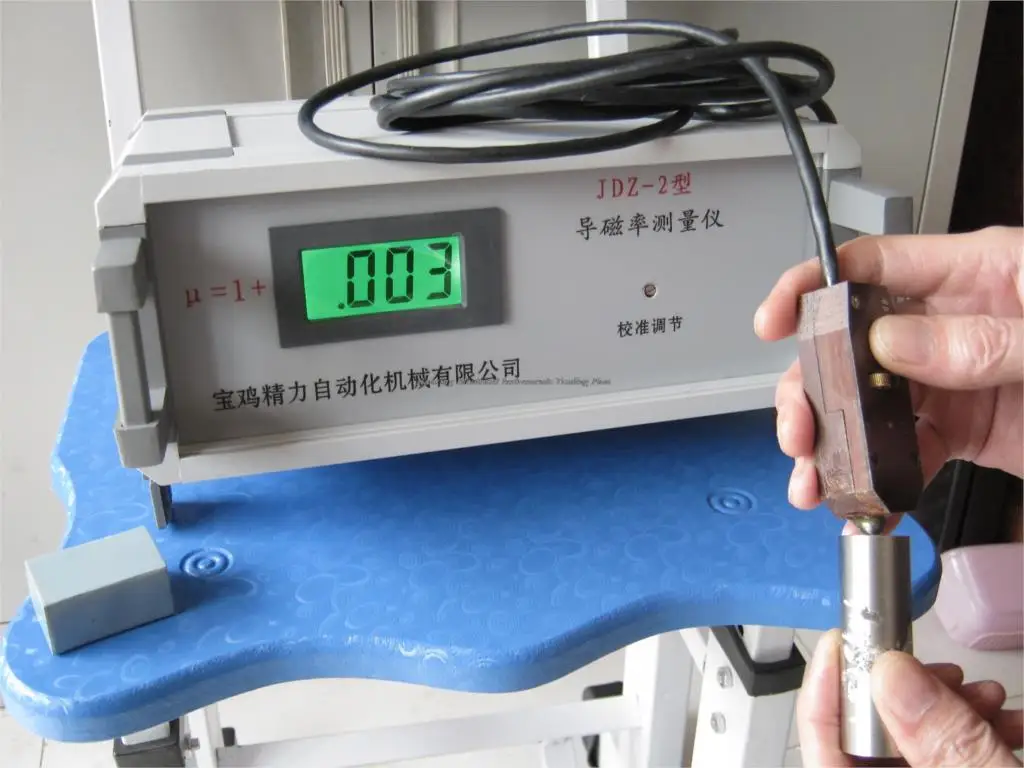

Рис. 3 измеренная немагнитная нержавеющая сталь "u + 1 + 0,003

3,5 показания измерений (Gs / Oe, индукция/сила магнитного поля):

Как вакуумная проницаемость 1,000, измерение должно быть readings = 1 + показания, например, измерение проницаемости материала 0,155, когда прибор показывает проницаемость материала 1,155.

Пример: (1,004*0,3)-0,4 = 0,0012

1,004. 0,3 земли магнитного поля, 0,0012 магнитной индукции

3,6 измерение после определенного периода времени обнаружено, Если нестабильность нулевой регулировки, вы можете настроить зонд по часовой стрелке, маленькие медные винты.

4 вопросы, требующие внимания

4,1 Требования к толщине измеренного материала должно быть больше 8 мм, в противном случае Измеренные данные слишком малы, не могут отражать реальную магнитную проницаемость материала, только в качестве основы для относительного сравнения заготовки, сравнение проницаемости заготовки толщины материала не ограничено.

4,2 измерительный зонд, доставленный прибором, является чувствительным устройством, которое особенно чувствительно к ферромагнитному материалу. Его следует обрабатывать аккуратно или аккуратно после использования. Не стучите и Не ударяйте. Не измеряйте и не прикасайтесь к ферромагнитному материалу с помощью зонда. Чувствительность измерения уменьшается.

4,3 точность проводки машины, потенциометры связаны с точностью измерений, Заводская строгая калибровка, не открывайте шасси произвольно для регулировки, после настройки устройства, прибор должен быть повторно откалибровать перед использованием.

4,4 для того, чтобы обеспечить точность прибор измерения прибор используется для некоторого времени после калибровки инструмента, калибровки способ подбора обуви с 3,3.

4,5 после завершения измерения инструменты должны быть помещены на защитную крышку зонда, чтобы предотвратить контакт зонда с ферромагнитными предметами.

4,6 не помещайте зонд и ферромагнитное соединение.

5, JDZ-2-type измеритель проницаемости использует и преимущества:
1, этот продукт подходит для аэрокосмической, авиационной, ядерной энергии, нефти, разведки, электроники и других отраслей промышленности, магнитная проницаемость немагнитных материалов требует более высоких измерений материала, может точно показать изменения проницаемости материала; В основном используется для измерения без магнитной нержавеющей стали, немагнитного воротника сверла, меди, Алюминий, титан и другие немагнитные материалы, относительная проницаемость, диапазон измерения 1,000 ~ 3.000u, точность 0.003u, с точными показаниями, цифровая стабильность, легко проверить.
2, просим вас принять во внимание тот факт немагнитные материалы после обработки заготовки: такие как сварного шва материал один и тот же с заготовки, сварного шва плотности и так далее.

3, немагнитные материалы Категория: различные сорта немагнитной нержавеющей стали является относительно более классификации.

4, немагнитные отливки из нержавеющей стали: Проверьте немагнитные отливки из нержавеющей стали, равномерные условия материала.

5, Немагнитный материал после холодной работы и теплопроницаемость изменения: Будьте в курсе изменений проницаемости во время обработки и своевременные изменения технологии обработки для предотвращения проницаемости продукта превышает требуемый диапазон, В результате выемки продукта.
