H DMI VGA 2AV плата ЖК контроллера с USB 8 дюймов 1024x600 ZJ080NA 08A сенсорным дисплеем

H DMI VGA 2AV плата ЖК контроллера с USB 8 дюймов 1024x600 ZJ080NA 08A сенсорным дисплеем

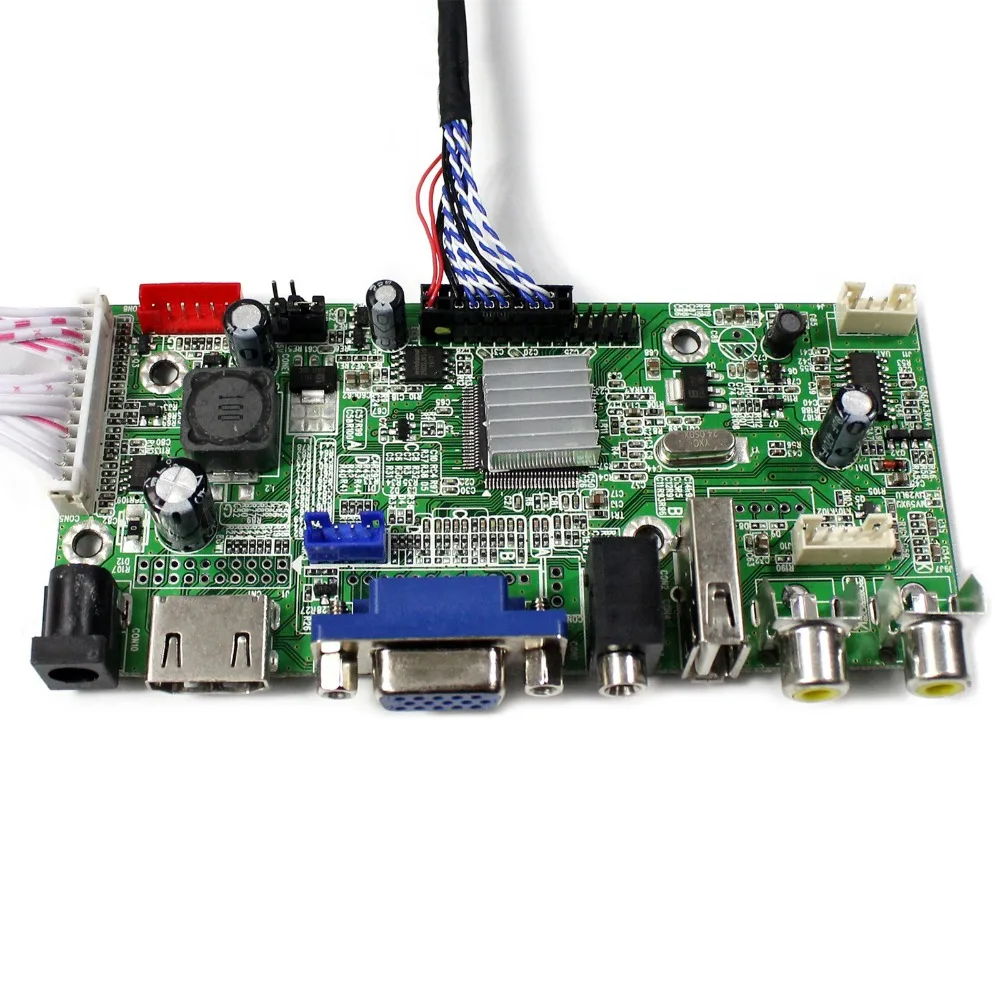

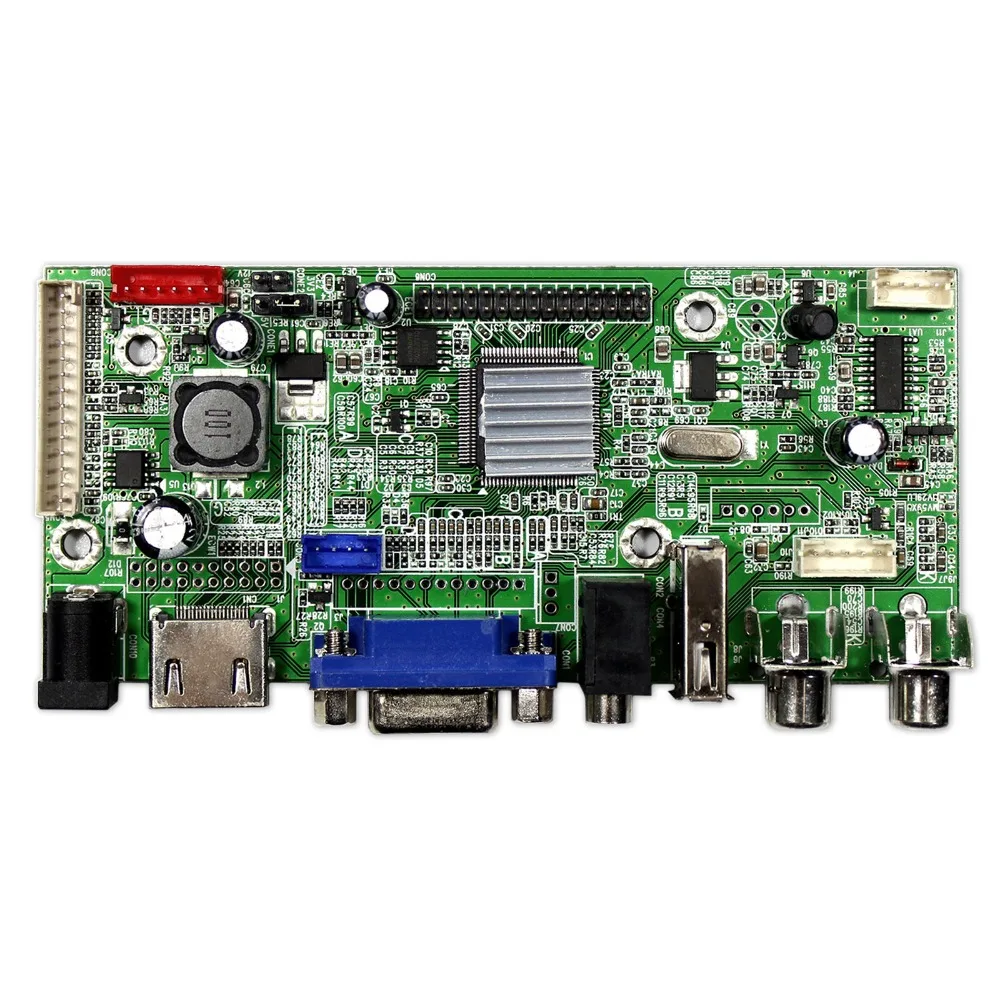

Плата ЖК-контроллера:

HDMI VGA 2AV USB ЖК-плата работает для LVDS интерфейса ЖК-экрана

Входной адаптер питания: 12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

HDMI порт Поддержка порта преобразования аудио совместим с HDMI 1,3/1,4,HDCP 1,2

Поддержка USB видео

AV1 AV2 совместим с PAL и NTSC

Видео вход: HDMI VGA AV1 AV2 USB

Аудио вход: HDMI PC-Audio

Аудиовыход: разъем динамика

Реверсивный: Поддержка автоматического переключения на AV2, когда разъем ACC до 12 В

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 118 мм x 54 мм x 17 мм

8 "ZJ080NA-08A 1024X600 ЖК-экран:

Режим отображения  TN, обычно белый, трансмиссионный

Разрешение 1024RGB)× 600

Общий размер 192,8 × 116,9 × 6,7 (H×V×D)

Область отображения 176,64 × 99,36 (H×V)

Яркость 500 кд/м² (Typ.)
Контрастность 700:1 (Typ.) (ТМ)
Угол обзора 75/75/70/75 (Typ.)(CR≥ 10) [влево/вправо/вверх/вниз]
Сигнальный интерфейс Параллельный RGB (1 канал, 8 бит) , 40 контактов, FPC

Подсветка  WLED

Вход Напряжение 3,3 Вольт постоянного тока (тип.)

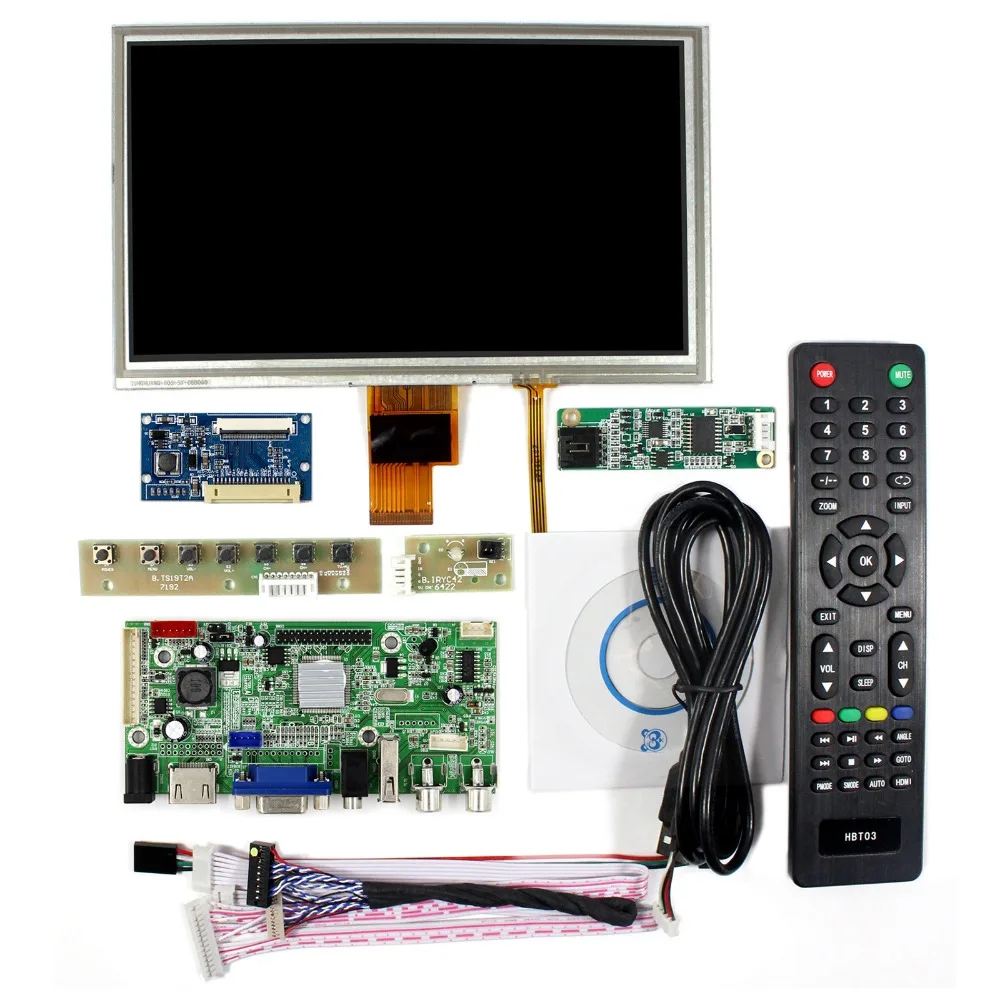

Упаковочный лист:
1 × HDMI + VGA + AV + плата ЖК-контроллера с USB VS-V59AV-V1

1 × 8 дюймов ZJ080NA-08A 1024X600 ЖК-экран с резистивной сенсорной панелью

1 × плата Tcon VS-TCON40-V1

1 × кабель LVDS

1 × Карта USB контроллера

1 × USB кабель

1 × удлиненный сенсорный кабель

1 × Клавиатура с кабелем

1 × Пульт дистанционного управления (батарея в комплект не входит)

Установка и внимание:

1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
