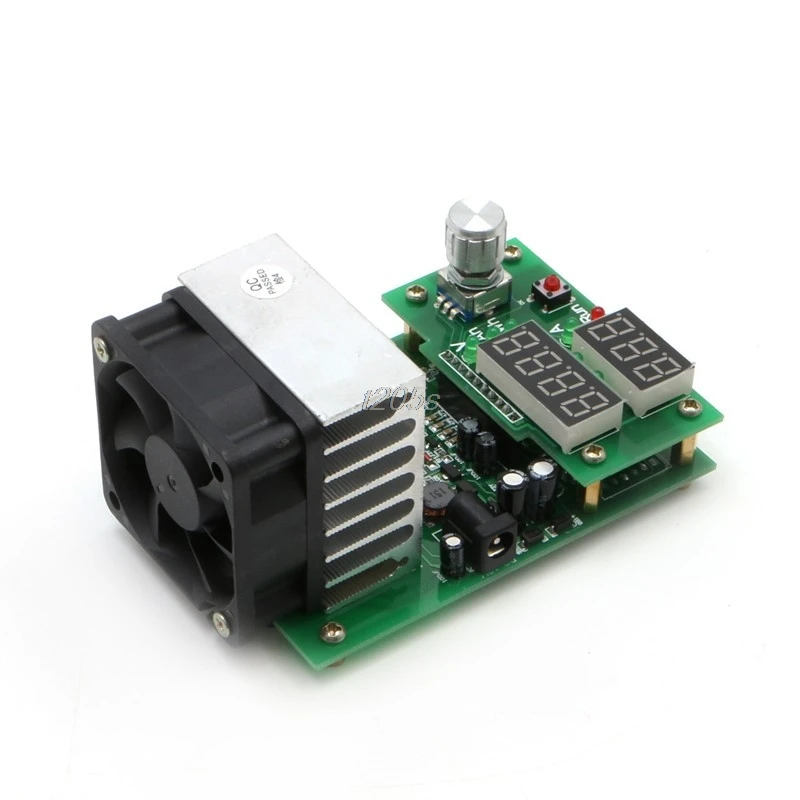

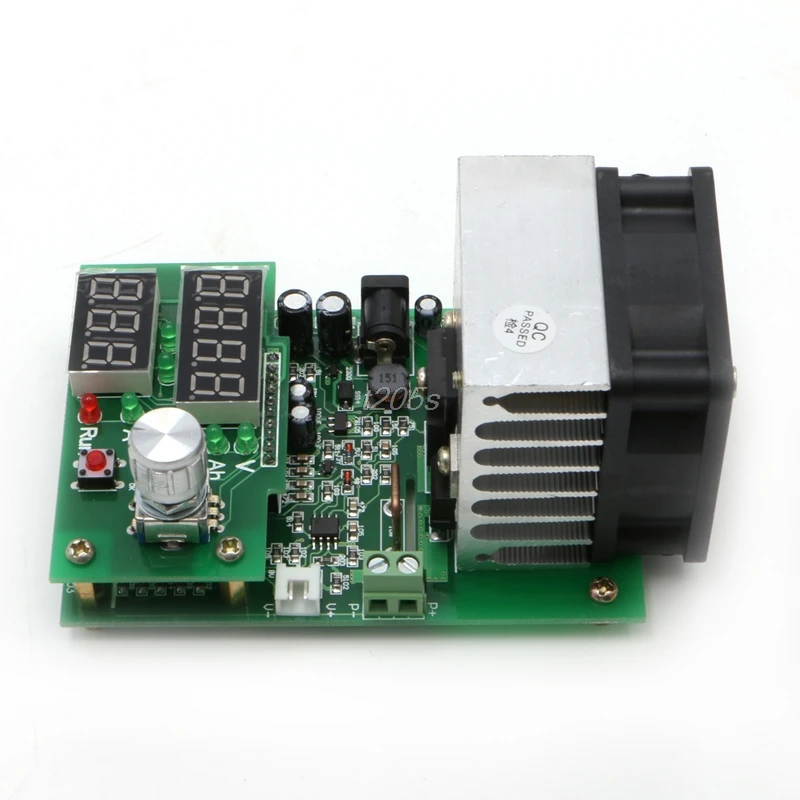

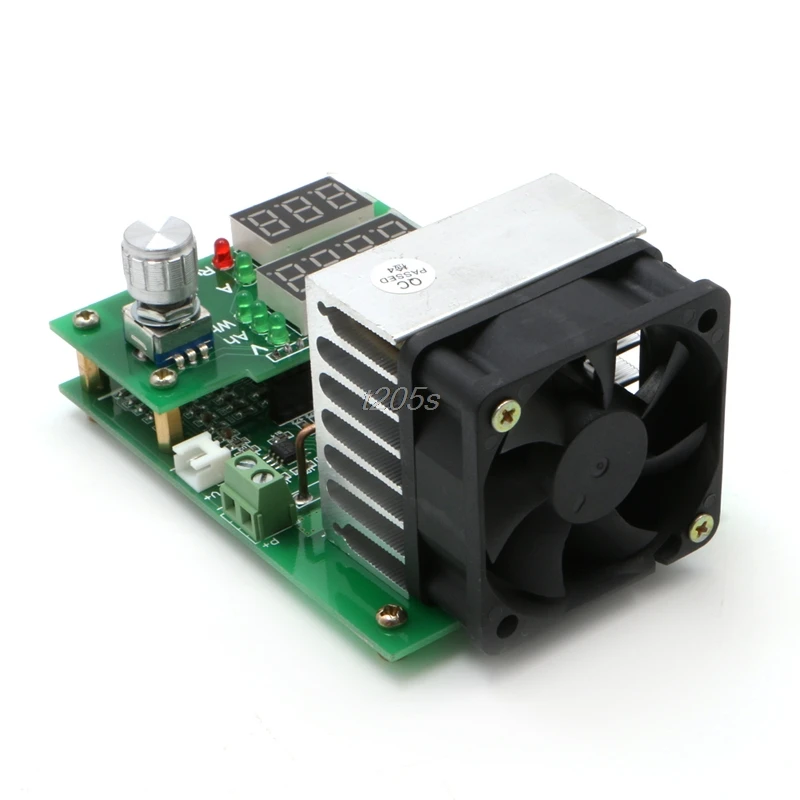

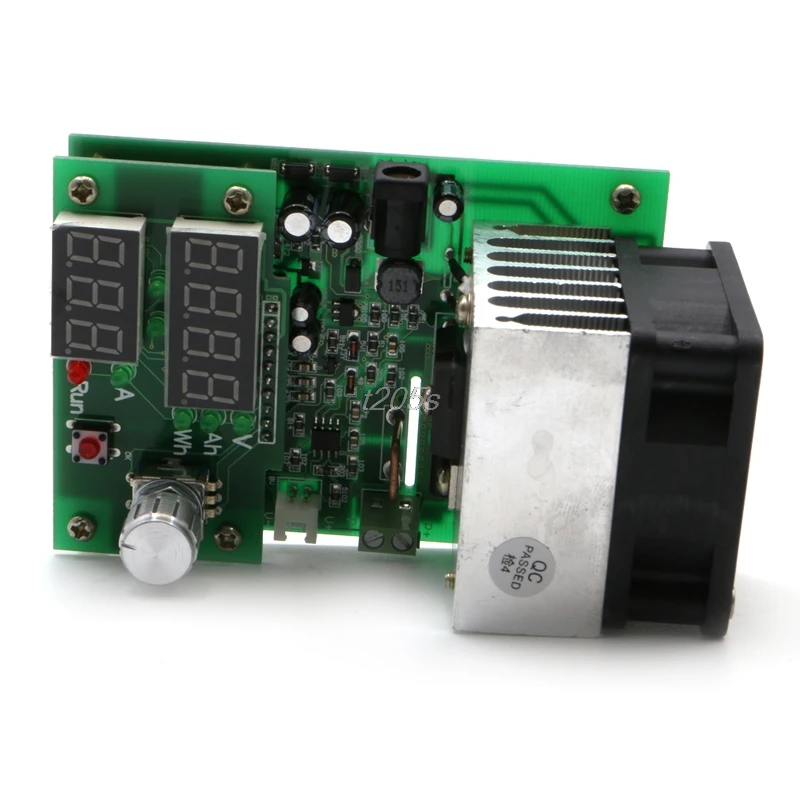

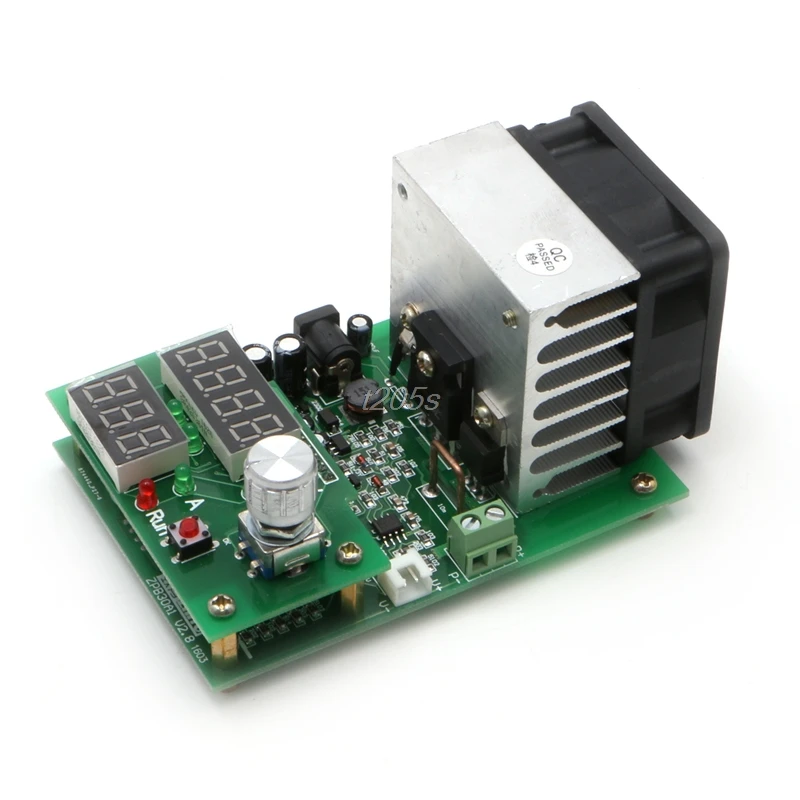

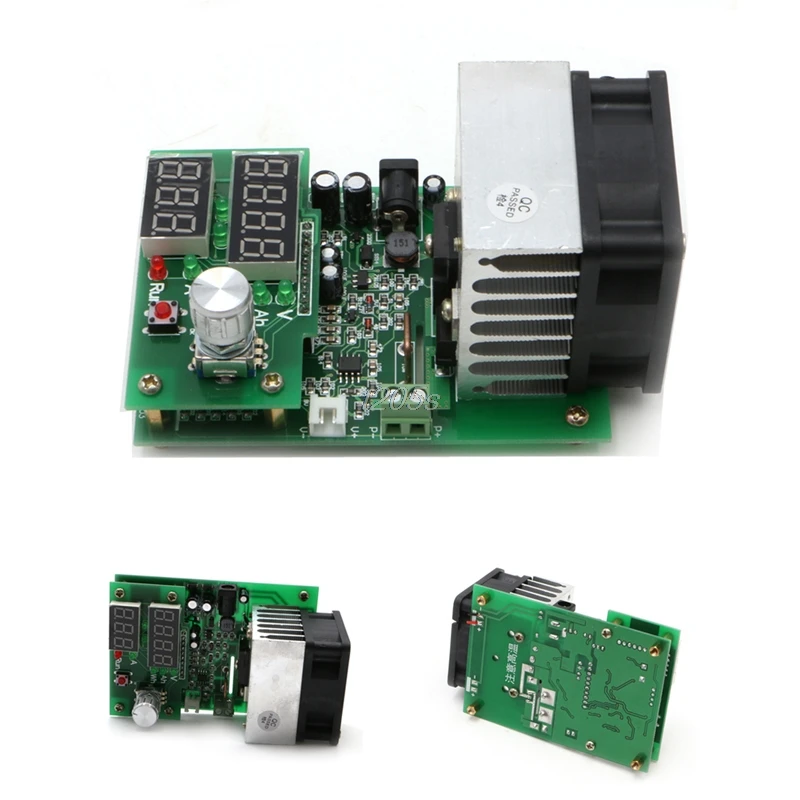

9.99A 60 Вт 30 в постоянный ток электронный сброс нагрузки тестер емкости батареи T25

9.99A 60 Вт 30 в постоянный ток электронный сброс нагрузки тестер емкости батареи T25

Материал: электрические компоненты

Цвет: см. Фотографии

Особенности:

Новый дизайн, простая и универсальная электронная нагрузка! Автоматическая функция памяти со всеми параметрами, хорошо подходит для автоматической сборки шкафа для старения адаптера питания
В продаже последней версии, немного больший размер и модернизировать вентилятор в оригинальном 5020 Delta высокоскоростной двойной вентилятор подшипника, более высокая избыточность охлаждения, больше подходит для долгих часов!

Примечание: Этот продукт является профессиональным испытательным оборудованием, требующим использования r должен иметь некоторые основные электронные (пример: использование rs должно понять, что означает напряжение и емкость тока Ah и т. д.), или вы не сможете правильно использовать устройство, Возможно, неправильное использование приведет к ненужным повреждениям, вызванным потерей устройства!
P требования к источнику питания: напряжение DC12V (фактическое напряжение 11-14 в) ток не менее 0,5a мощности, мощность будет отображаться неуместным Err6

Примечание: адаптер питания по умолчанию не входит в комплект

Режимы работы: однорежимный постоянный ток (CC)

Ток разряда: 0,20-9.99A шаговый 0.1A or0.01A

Максимальная погрешность тока разряда: 0.7% -0.01A

Ошибка при тестировании максимальной емкости: 0,5a 2.5%, 2A 1.5%, 5A и выше 1.2%

Автономный (завершение) Диапазон напряжения: 1,0-25,0 в шаговый 1 в или 0,1 В

Напряжение разряда: 1,00-30,00 В

Погрешность измерения максимального напряжения: 1% +-0,02 в

Он может открыть 9.99A 6V и 20V максимум на единственном открытом 3.00A)

Самая высокая частота тестирования батареи: 999.9Ah или 9999Wh, достичь значения остановки тестирования (первое значение для тех, кто останавливает состояние)

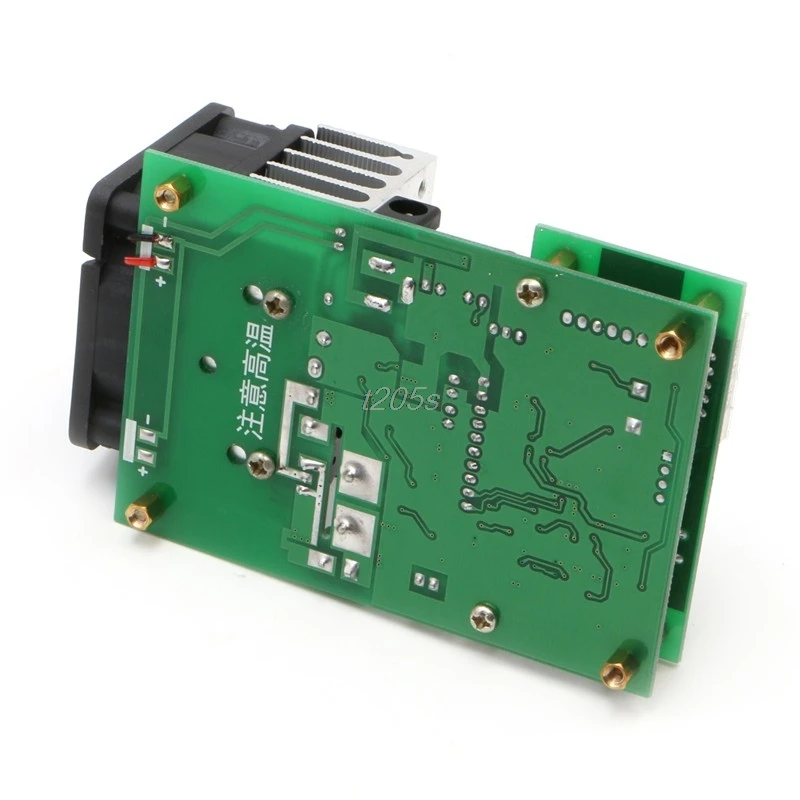

Размер платы: 60 Вт 100 мм * 70 мм * 57 мм (видная доска вентилятора около 12 мм)

Расположение отверстия: 60 мм * 88 мм диаметр 3,2 мм 5 мм пьедестал уже установлен

Управление вентилятором: интеллектуальное управление вентилятором (в соответствии с вентилятором радиатора может быть бесступенчатая автоматическая температура)

Защита: защита от перегрева «otP», переходная защита от перегрева «oPP», защита от избыточного давления «ouP», обратная полярность
Защита, напряжение питания, ненормальная защита.

Инструкции:

A: настройки режима (заводская установка по умолчанию для электронного режима нагрузки): удерживайте кнопку start-stop (красная кнопка) на тестере
Одновременно заряжается до тех пор, пока ключ не будет выпущен, показывая удовольствие * когда, вращая ручку, чтобы изменить настройки,
"Fun1" для электронного режима нагрузки, "Fun2" режим тестирования емкости аккумулятора. Кнопка пуска и остановки на зуммере после
Введите настройки, также Установите звуковой сигнал «bEon», поворачивая ручку, чтобы открыть или «bEoF» зуммер закрывается после настройки нажмите
Кнопка снова запускается и останавливается при перезапуске тестера.

Настройка цифровой иллюстрации:

II: Электронный режим нагрузки:

1. Включите источник питания 12 В загрузки в электронный режим нагрузки, обеспечивая в остановленном состоянии ("RUN" не светильник,
В противном случае нажмите переключатель Пуск-стоп, чтобы выключить нагрузку) подключен к источнику питания под тестом к
Входная мощность тестового порта (P + P - ) , обратите внимание, чтобы не принять неправильную полярность!

2. Установите регулятор тока и низкого напряжения, поверните ручку, чтобы установить значение положения настройки тока, затем нажмите

Ручка для изменения цифры настройки, цифровая средняя две цифры справа от индикатора и цифровой индикатор VA одновременно

Определите текущее положение набора.

3. Нажмите переключатель Пуск-стоп, нагрузка начала работать, "запуск" света, питание применяется к цепи под испытанием установлен для ввода

Ток разряда, в то время как верхняя часть отображает фактическое входное напряжение нагрузки, когда напряжение падает ниже установленного предельного напряжения
Светодиодный сигнал "RUN" и звуковой сигнал с коротким сигналом.

4. Процедура тестирования может быть изменена при любом токе, и если вам нужно изменить низкое напряжение, чтобы остановить нагрузку, можно изменить.

Примечание: При сигнале тревоги можно передавать только небольшой ток, который не увеличивается! Функция автоматического отключения питания тестера позволяет сохранить достаточно, чтобы сохранить заданные параметры и запустить состояние, когда состояние снова после передачи питания завершится до сбоя питания и восстановить данные.

3: режим тестирования емкости аккумулятора:

1. Испытательный аккумулятор должен быть полностью заряжен специальным зарядным устройством!

2. Дайте тестеру питание в режиме тестирования емкости аккумулятора, подключите линию тока аккумулятора к P + P-
Положительные и отрицательные клеммы, если вы используете четырехпроводный зажим, в то время как четырехпроводный интерфейс к положительному и отрицательному
Устройство для испытания напряжения подключено к V + V-порту.

3. Поверните ручку, чтобы установить ток разряда и напряжение разряда (со ссылкой на два конкретных метода: 2 описания),
Одно нажатие после установки выключателя запуска и остановки, тестер батареи и обнаружение первой линии, автоматическая идентификация 2-4 линий (Презентация с 2-проводной линией идентификации JS-2,4 идентификационных JS

4, если ошибка, пожалуйста, прекратите тест и проверьте проводку), затем введите тест, если появится код неисправности, обратитесь к более позднему объяснению.

Процесс тестирования окружает цифровое заметное напряжение батареи, ток и емкость разряда тока Ah разрядная энергия Wh,
Когда конец разряда (напряжение батареи ниже установленного напряжения), Тестер показывает, что данные остаются в Ач и быстро мигают, с Пчелой
Короткий звуковой сигнал.

5. Нажмите Пуск и остановитесь на ручке или переключитесь, чтобы остановить будильник, вы можете повернуть ручку, чтобы просмотреть данные о разрядке батареи,
Включая емкость разряда

Ah, Wh и разрядная энергетическая платформа напряжения V, кнопка Пуск-стоп нажимается снова, очистите данные обратно к интерфейсу начальной настройки
Перед тестированием следующего раздела батарей.

Дополнительная информация:

1. Процесс тестирования батареи может регулировать ток разряда, если вам нужно повторно настроить выходное напряжение, вы можете сделать паузу
Нажатие на переключатель в начале и остановка модификации разрядки (пауза разрядка вернется на страницу настроек,
На этот раз данные о разрядке не теряются, при необходимости вы можете долго

Нажмите Очистить данные до тех пор, пока переключатель Пуск-стоп 0.000Ah).

2. Автоматическое хранение Тестового Устройства может записывать параметры и записывать все параметры и состояние в конце тестового процесса и
Проверка состояния сигнала тревоги о сбое питания, повторная передача всех автоматически восстанавливается.

Коды и значения защиты от неисправностей:

Err1: ультра-высокая емкость проверить напряжение батареи.

Err2: напряжение батареи ниже установленного выходного напряжения не подключено к батарее или аккумулятор перевернут.

Err3: сопротивление линии слишком велико, или аккумулятор не может позволить себе установить ток разряда.

Err4: Сбой цепи.

Err6: Рабочая мощность не подходит, используйте стандартный источник питания 12 В, и ток питания не менее 0,5a.
ОТП: защита от перегрева.

Эрт: Сбой датчика температуры или слишком низкая температура.

OuP: сверхвысоковольтный режим электронной нагрузки.

OPP: при сверхмощном электронном режиме нагрузки мгновенно.

Нет розничной упаковки

Количество: 1 шт.

Примечание:

DИз-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 шт. x 9.99A 60 Вт 30 в Onstant ток электронный сброс нагрузки тестер емкости батареи
