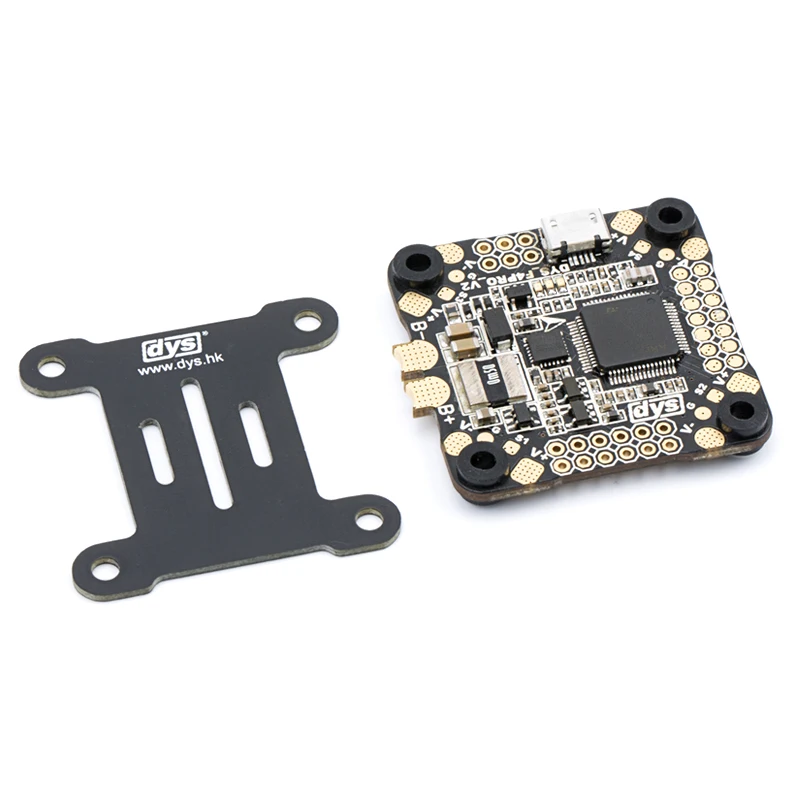

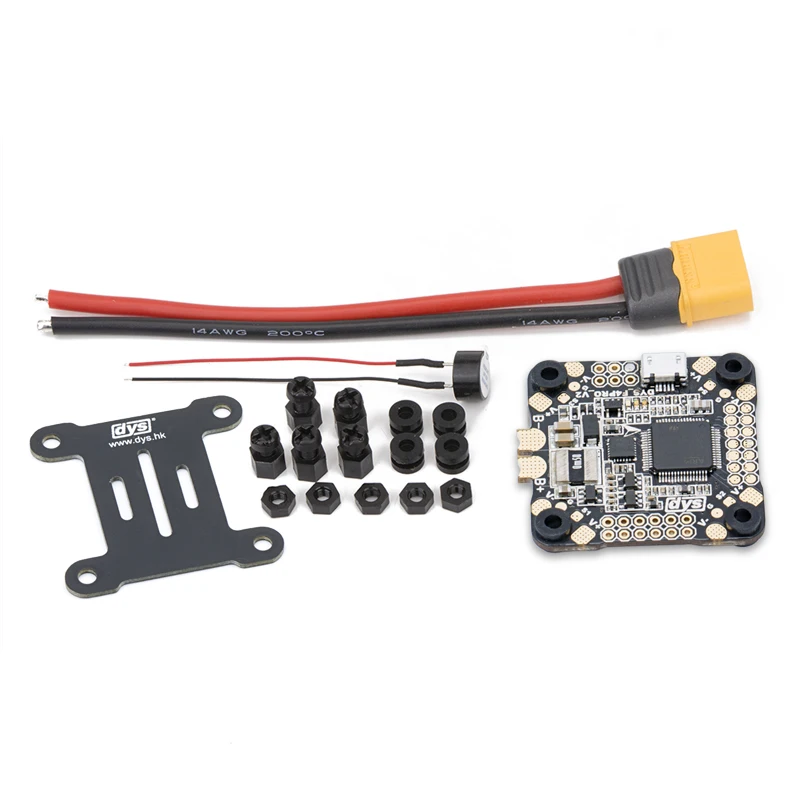

Название позиции: F4 PRO V2

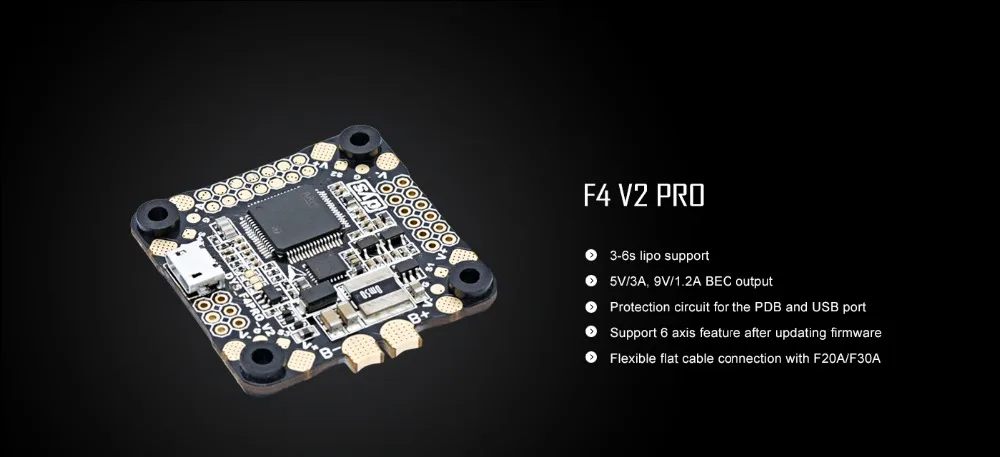

Основные функции

* Betaflight "DYS F4 PRO" прошивки

* STM32F405 master с более высокой скоростью обновления и большим количеством функциональных портов

* 5 В 3A BEC выход

* 9 В 1.2A BEC выход

* 3,3 В 0.3A BEC выход

* Совместимость все сплит-типа ЭСК, связаться с DYS 4 в 1 esc (F20A или F30A) с Гибкий плоский кабель

* Поддержка BF настройки программного обеспечения для флэш-памяти и отладки OSD

* Встроенный датчик тока для Мониторинга потребления энергии и т. д. в режиме реального времени

* Используйте пульт дистанционного управления для просмотра параметров управления полетом через OSD

* Поддержка SAMRT аудио, отрегулируйте VTX OSD

* Поставляется с теплостойким демпфирующим шаром для повышения стабильности и работы

* 3-6s lipo вход, интегрированный PDB, Макс выдерживает ток 160A

* Вес нетто 10,5 г, исключить кабель

* Частота обновления PID и гироскопа до 8 К

1. Параметры

Данных

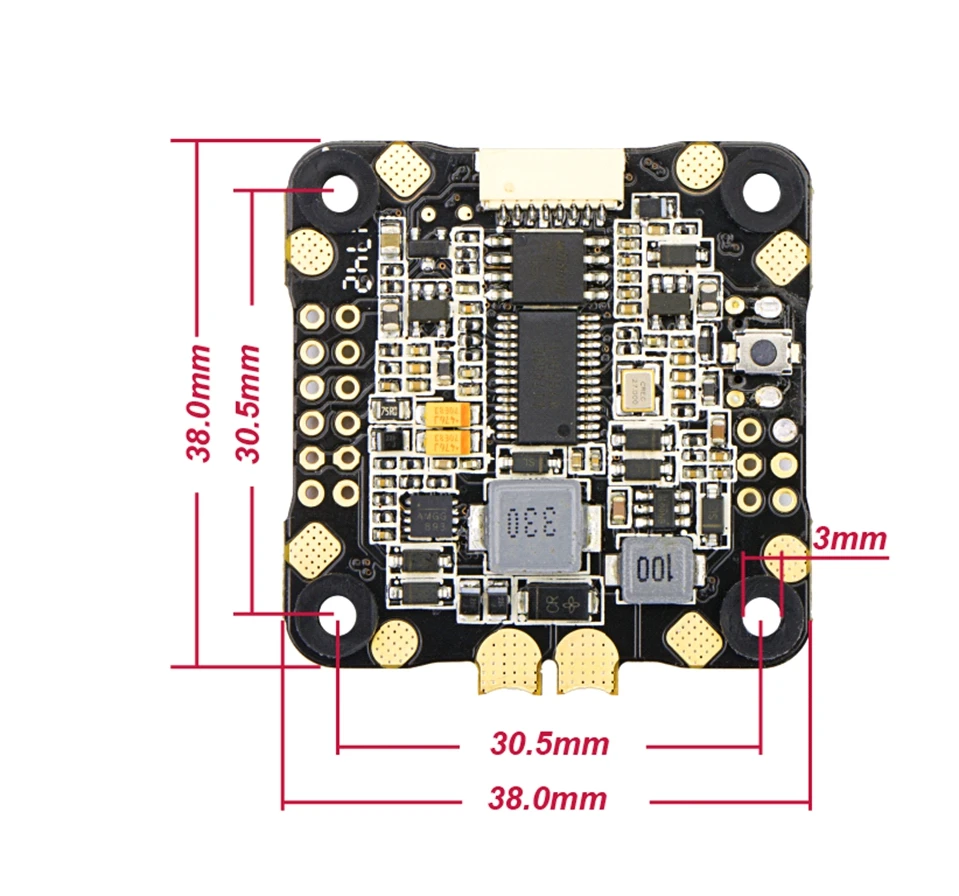

L весь размер: L 38mmX W 38 мм, расстояние между отверстиями 20X20 мм

L шестислойная печатная плата и 3 унц. меди для повышения перегрузки по току и тепловыделения

Плата PDB с обратной схемой защиты от высокого напряжения

-MCU: STM32F405 GRT6

-Иду: MPU-6000

-OSD: AT7456E

-Вспышка: память 8 м

-Датчик тока: 0-200A

-Добавлены S5, S6 управления двигателем сигнала (поддержка 6 функция ось после прошивки повышен)

-Встроенная обратная защита от высокого напряжения

-Интегрированная защита цепи к порту USB

В-3,3 В LDO для питания на внутренней цепи

-9 В BEC: 1.2A

-5 в BEC: 3A/Односторонний выход, чтобы избежать внешних помех

-При использовании с 4 в 1 esc, Подключите батареи питания управления полетом вместо BEC.

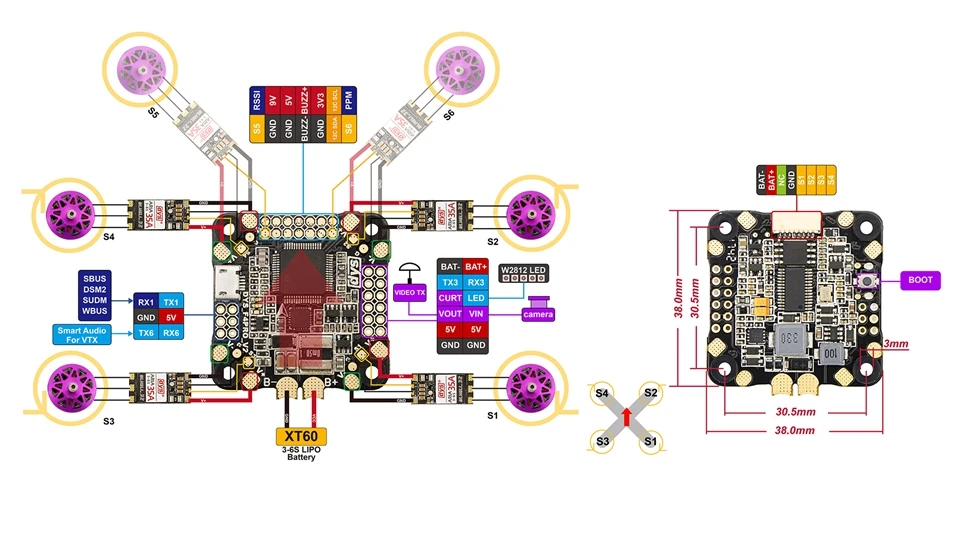

2. Connection

V + V-: Для кабеля питания esc

S1-S6:Для GND соответствующих сигнальных кабелей esc

Загрузки:Кнопка загрузки (для вспышки прошивки)

5 В:3а выход, можно подключить с VTX, приемником, объективом и В т. д. 5 в устройство питания в то же время

9 В:1.5A выход, можно подключить с широким Прибор для измерения напряжения, такие как В 7-24 в power VTX и т. Д.

3,3 В:Блок питания для устройства питания DSMX etc 3,3 В

Земля:Отрицательный

Vout:Видеовыход для кабеля сигнала изображения VTX

Vin:Видео вход для кабеля сигнала камеры

Светодио дный:Программисветодио дный руемый светодиодный сигнальный кабель

RX1:Для sbus и т. д. Приемник

Стр./мин:Для сигнальной панели приемника PPM

USart6 tx:Smart Audio Установите функцию VTX (VTX должен поддерживать использование функции Smart Audio)

Летучая мышь +/летучая мышь-:Батарея напряжения

Базз-Базз +:Проводки для зуммер

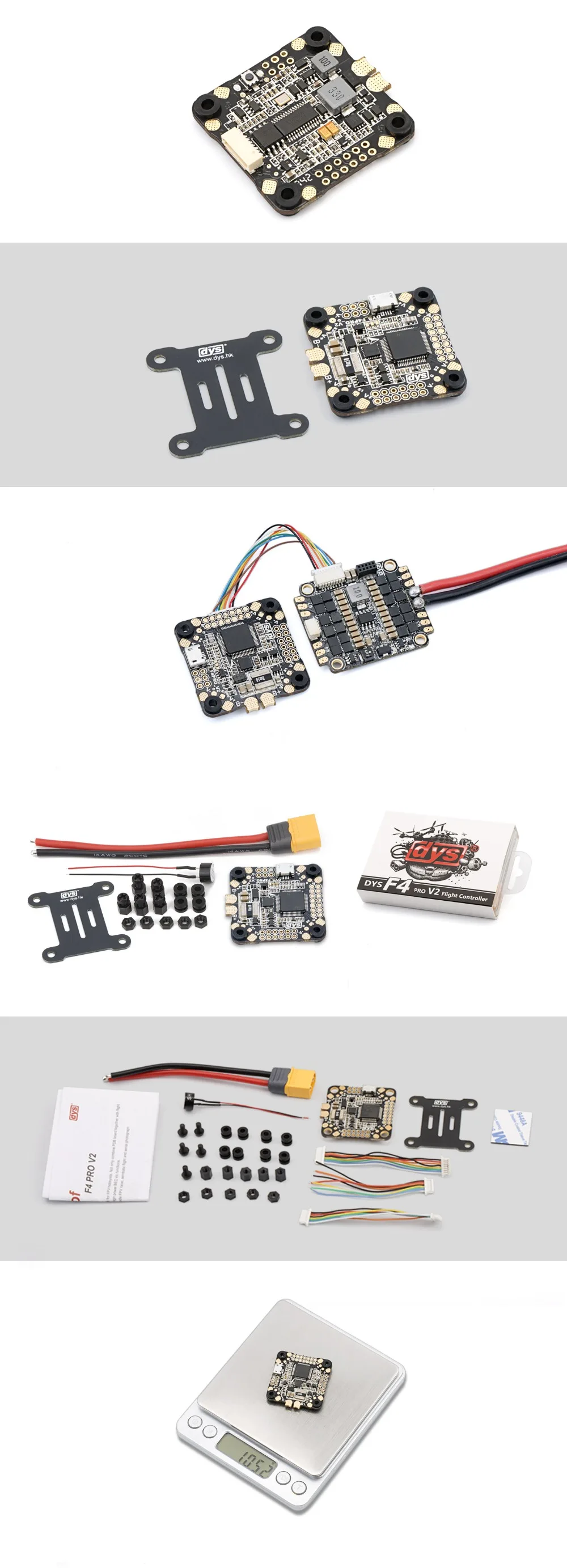

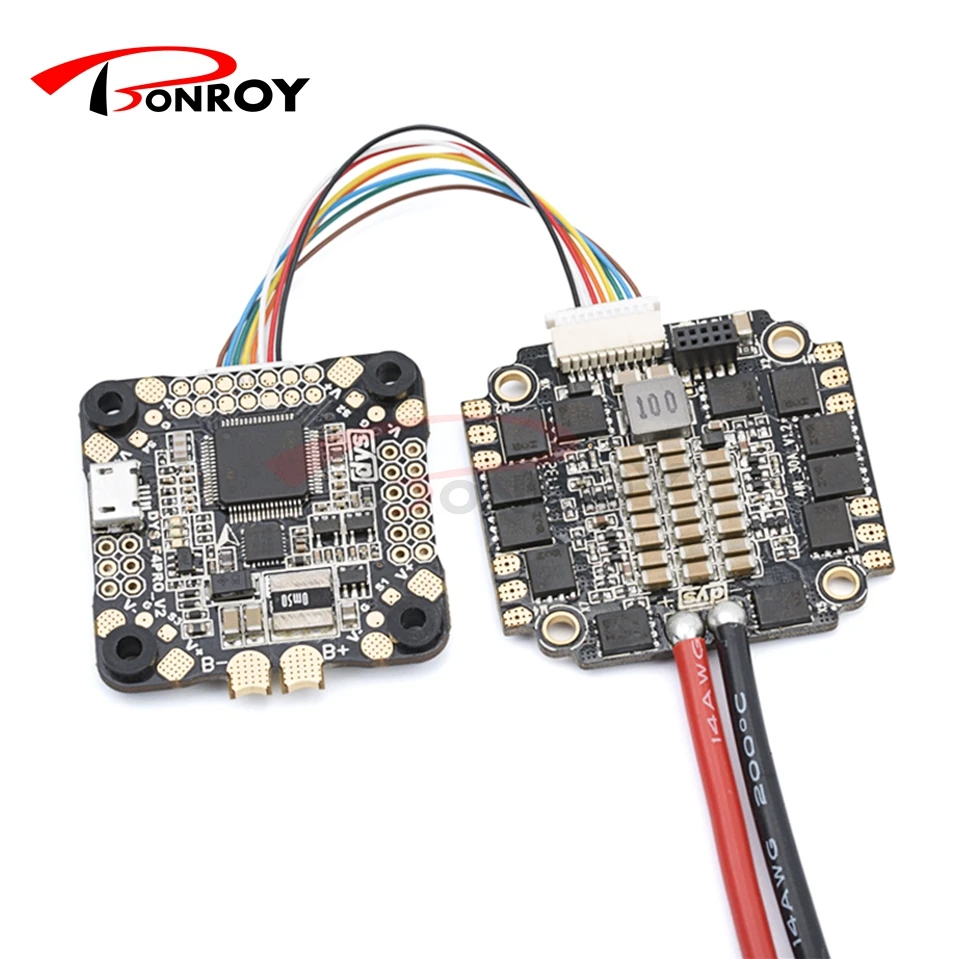

3. Установка с DYS 4 в 1 esc (необязательно)

Подключите DYS F20A или F30A с гибким ПЛОСКИМ КАБЕЛЕМ, не нужно припаять

Примечание

* Пожалуйста, крепление мини F4 с 4 в 1 esc как показывает рис. Будьте внимательны, чтобы не повредить гнездо

При использовании с 4 в 1 esc

* Пожалуйста, припаяйте кабель питания аккумулятора с кабелем питания esc, не Подключайтесь к аккумулятору

* Измеритель тока не будет использовать при использовании с 4 в 1 esc

* С обнаружением напряжения для аккумулятора

Внимание

Пожалуйста, обратите внимание на внимание ниже, в противном случае ваш контроль над полетом будет работать неправильно или повредить.

* Пожалуйста, обратите внимание на полярность. Дважды проверьте перед включением питания.

* Пожалуйста, удерживайте питание во время вилки или тянуть или любое соединение.

* Не короткие 5 В в или порт батареи, в противном случае контроль полета будет сожжен

* После завершения сборки, пожалуйста, тщательно проверьте и очистите остаточный всплеск припоя, чтобы избежать коротких компонентов.

* Пожалуйста, установите демпфирующий шар на управление полетом (оснащен аксессуаром).

* Если связаться с 4 в 1 esc, пожалуйста, убедитесь, что установки подключения должным образом. Пожалуйста, не заставляйте подключать или тянуть.
