Характеристики
Mach3 CNC USB 3 осевой комплект TB6600 Драйвер шагового двигателя + карта контроллера 100
История изменения цены
*Текущая стоимость 10 696,93 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-20-2026 | 12728.42 руб. | 13364.64 руб. | 13046 руб. |
| Feb-20-2026 | 12621.63 руб. | 13252.23 руб. | 12936.5 руб. |
| Jan-20-2026 | 10589.13 руб. | 11118.3 руб. | 10853.5 руб. |
| Dec-20-2025 | 12407.25 руб. | 13027.9 руб. | 12717 руб. |
| Nov-20-2025 | 10803.87 руб. | 11343.5 руб. | 11073 руб. |
| Oct-20-2025 | 12193.82 руб. | 12803.64 руб. | 12498 руб. |
| Sep-20-2025 | 12086.30 руб. | 12690.65 руб. | 12388 руб. |
| Aug-20-2025 | 11980.47 руб. | 12579.17 руб. | 12279.5 руб. |
| Jul-20-2025 | 11873.74 руб. | 12467.93 руб. | 12170 руб. |
Описание товара
- 1 х TB6600-T3 3 оси шагового Двигателя драйвер платы
- (1 шт.);Mach3 4 оси USB плата контроллера ЧПУ 100 кГц
- 3 x nema23 76 мм длина шагового двигателя
- 1x36 V/9.7A импульсный источник питания
- USB кабель (1 шт.);
- Руководство пользователя на английском языке будет отправлено по электронной почте или CD

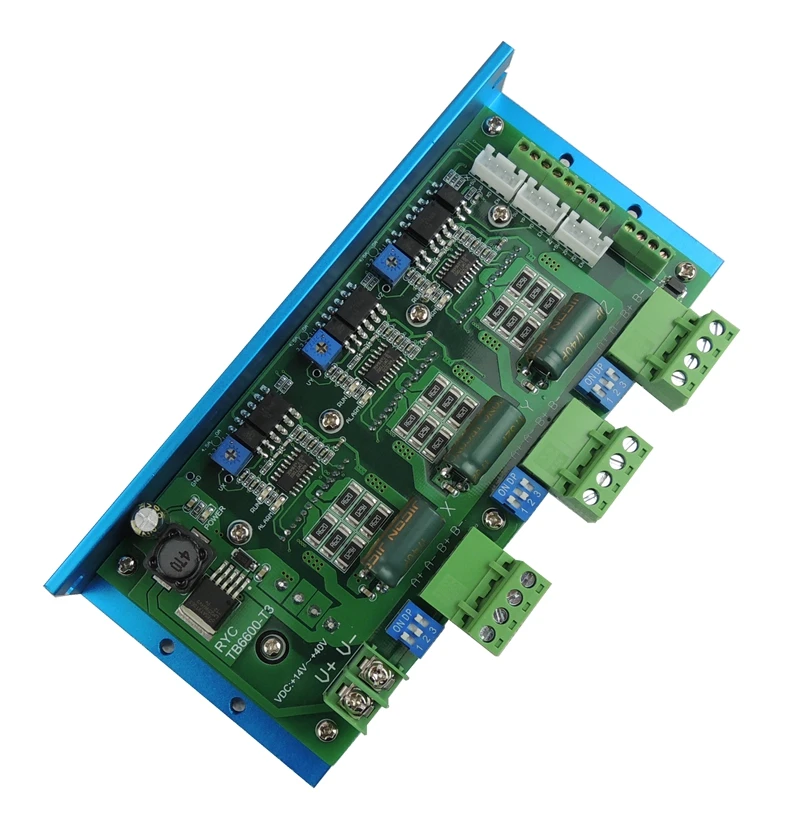

TB6600-T3 3 оси драйвер платы:
Характеристики:
1. DC разъем питания Тип: + 14 V ~ 40 м;
2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка тока;
3,12 V Мощность выход: Максимальная выходная мощность 2A ток, для числового программного управления или Mach3 интерфейсная плата питания;
4. Автоматическая функция половинного тока: когда двигатель перестанет работать, Резервный ток автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;
5. mircoшаг: 1, 2, 4, 8, 16;
6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами мотора и скоростью работы, чтобы уменьшить шум водителя.
7. Protect Форма: перегрева защита, защита от перегрузки по току
8. Максимальная частота пульса 200 кГц.
9. Использование PWM chopper-тип одночипового биполярного синусоидального микроступенчатого режима управления током
10. Размеры: 166 мм * 88 мм * 34 мм
11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

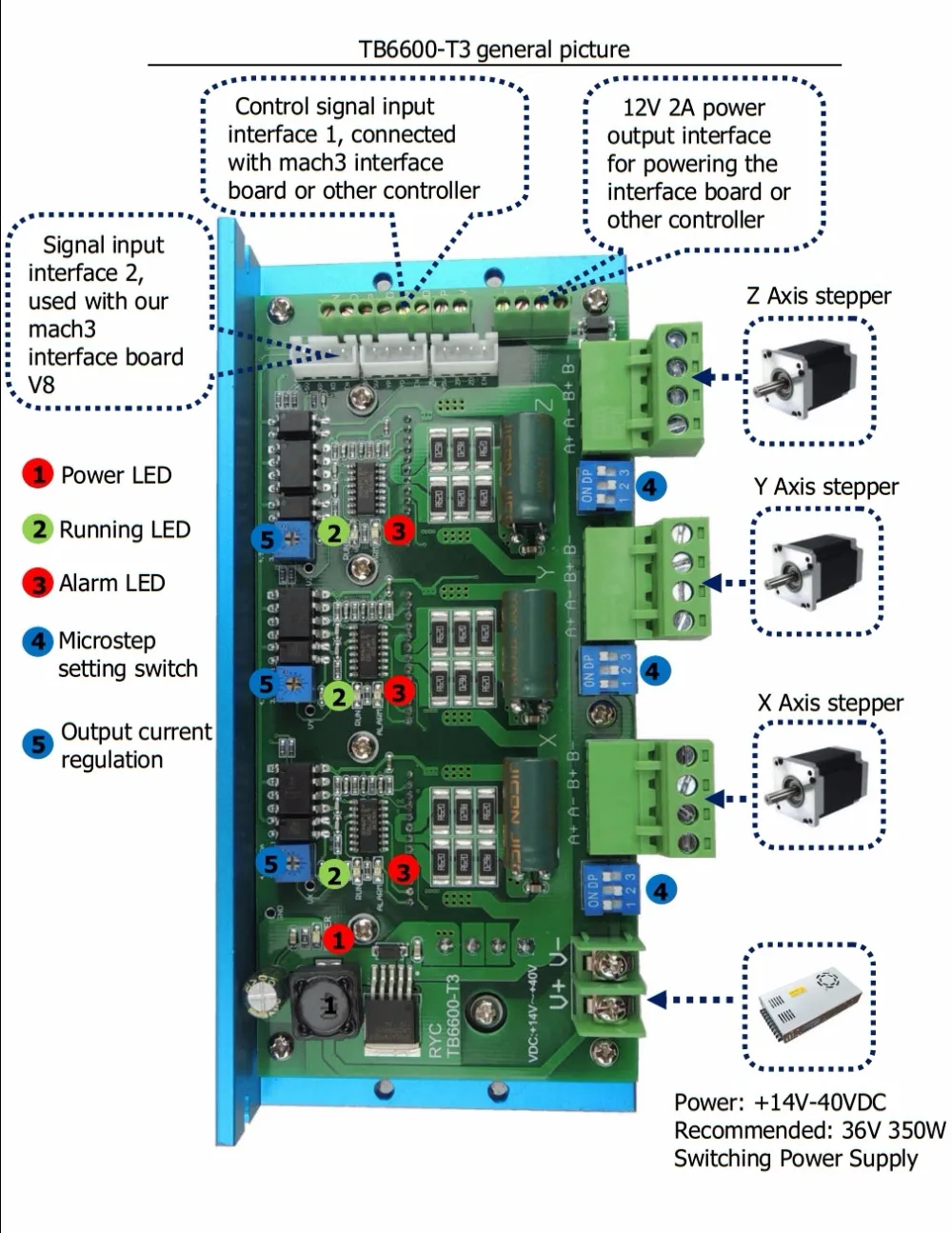

Порты ввода/вывода:
Текст на печатной плате | Объяснить |
V +- | Положительный и отрицательный Полюс источника питания |
A + | Шаговый двигатель обмотки |
B + B-: | Шаговый двигатель другие обмотки |
+ 5В | Входной сигнал + 5 В (COM) |
XP | Оси X импульсный сигнал |
XD | Направление оси X сигнала |
YP | Перемещение по оси Y импульсный сигнал |
YD | Перемещение по оси Y направление сигнала |
ZP | Перемещение по оси Z импульсный сигнал |
ZD | Перемещение по оси Z направление сигнала |
RU | Все оси включает сигнал |
GND | Отрицательная мощность для измерения эталонного напряжения |
VX | Контрольная точка X оси напряжения |
VY | Ось Y контрольная точка испытания напряжения |
VZ | Ось Z контрольная точка напряжения |
VA | Контрольная точка опорного напряжения оси |
12 V | 12 V Выходная мощность положительному полюсу, максимальную выходную мощность 2A ток |
V-образный вырез | 12 В выходная мощность отрицательный |
Мощность | Индикатор питания светодиодный (красный) |
RUN | Датчик светодиодный (зеленый) |
Сигнализация | Светодиодный индикатор неисправности (красный), перегрев, перегрев ток., красный светодиодный |

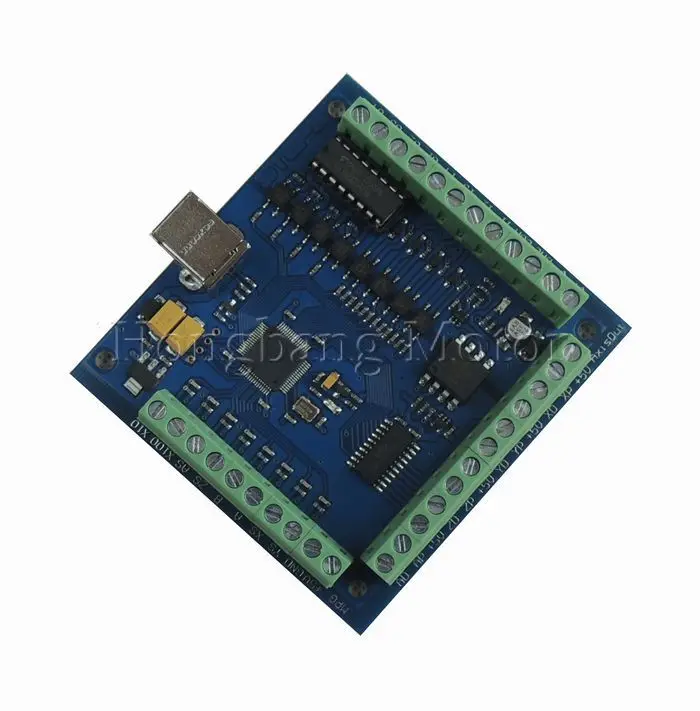

100 кГц 4 оси USB плата контроллера:
Особенности:
1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; сервоприводы
2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;
3. поддерживает Автоматический зонд-инструмент
4. Поддержка аварийного ввода
5. Поддержка концевого переключателя
6. Поддержка подключения электронного маховика
7. Необходимо использовать внешний источник питания 24 В постоянного тока, чтобы изолировать USB и внешний порт, и сделать систему более стабильной.
8. У вас 0-10 V выходной порт, вы можете использовать mach3 программное обеспечение для контроля двигателя шпинделя скорость.
9. 4 входа общего назначения, вы можете подключить концевой выключатель, переключатель estop, переключатель зонда, обратно к нулю и другие устройства
10. 4 общего назначения изолированный релейный привод выходной интерфейс, может управлять четырьмя реле для управления запуском шпинделя, вперед вращающийся и обратный вращающийся, насосы и другие устройства;
11. 1 светодиодный статус, укажите Статус подключения на плате.
Типичные применения:
Установка Размеры:

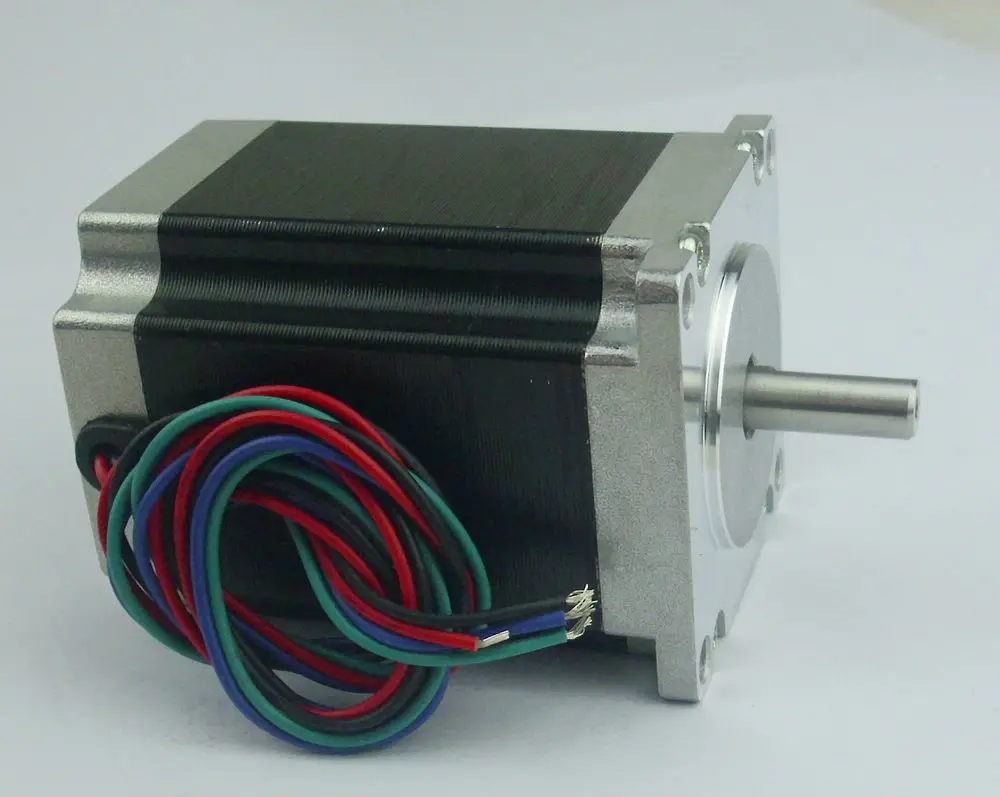

Шаговый двигатель
Модель | 57HS76 |
Количество фаз | 2-фазный |
Кол-во линий | 4-проводная |
Трехфазный стабилизатор напряжения | 3,08 V |
Фазный ток | 3A |
Сопротивление | 1,1 Ω |
Индуктивность | 3.6mH |
Высокий крутящий момент | 1.89N.M (270 унций) |
Вал Диаметр | 8 мм |
Осевая длина | 21 мм |
Длина стороны | 57 мм |
Высокая | 76 мм |
Вес | 1100 г |
Красный: A +
Синий:-
Зеленый: B +
Черный: в-режиме

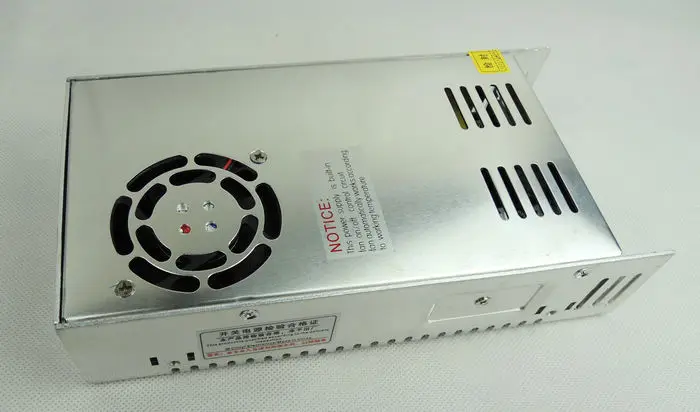

Импульсный источник питания светодиодного табло
1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность
3.100% тест на полную нагрузку
4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева
5. Встроенный вентилятор-кулер от постоянного тока управления
6. Рабочая частота 25 кГц
7.Входное напряжение: 110 В/220 В
8.Выходное напряжение: 36 В
9.Выход ток: 9.7A
10.Выходная мощность: 350 Вт
11. 1 год гарантии
12. Размер: 215*115*50 мм (Д * Ш * В)
'
