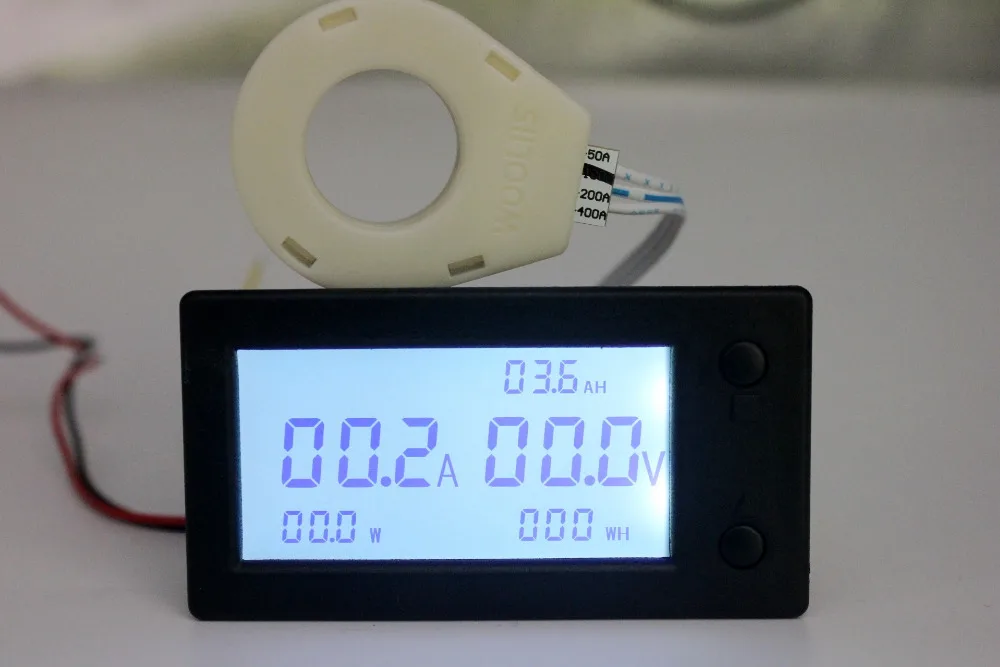

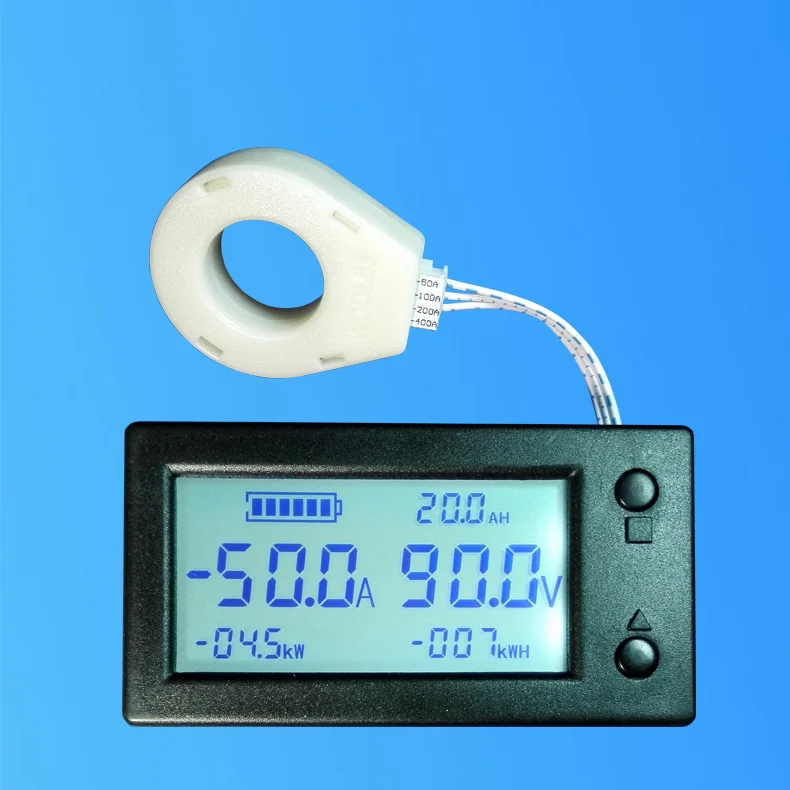

Цифровой вольтметр Амперметр постоянного тока 300 в а кулометр мощность

---

RM1307731649017467

1. Функционально oxen»

1. Измерение доли батареи и оставшегося количества батареи AH.

2. Измерение двунаправленного тока постоянного тока.

3. Измерение двунаправленной мощности постоянного тока.

4. Измерение двунаправленной аккумулирующей электрической энергии постоянного тока.

5. Функция мерцания сигнализации высокого напряжения.

6. Функция предупреждения низкого напряжения.

7. Функция мерцания сигнализации с высоким током.

8. Функция мерцания сигнализации с низким энергопотреблением.

9. Функция достижения полного напряжения (это напряжение может быть установлено самостоятельно) автоматически заполняет батарею.

10. Нулевой ток может быть очищен.

11. Накопительная энергия может быть очищена.

12. Подсветка может быть закрыта или открыта.

13. Храните данные при выключении питания.

14. Измерение типа изоляции датчика холла, более безопасное и надежное, простое в установке.

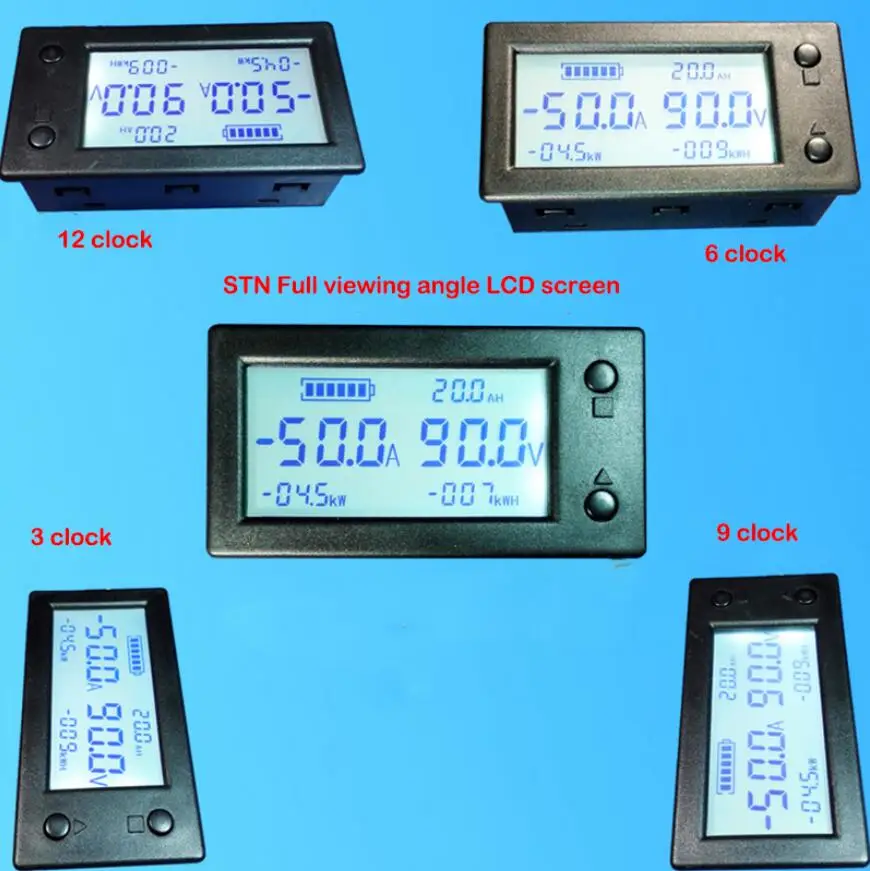

15. С помощью STN full view жк-экран, четкий дисплей.

16. Супер широкий диапазон напряжения питания: DC5 ~ 90 в.



2. Жк-панель и ключ

3. Инструкции по использованию клавиш

1. Подсветка Управление:

В режиме ожидания короткое нажатие кнопки «▲» может включать или выключать подсветку экрана, автоматическое выключение подсветки

1. Прозрачный • сила тока:

В режиме ожидания удерживайте кнопку «▲» около трех секунд, чтобы очистить ток (примечание: нагрузка должна быть пустой, когда она чистая, в противном случае неточная)

1. Прозрачный электроэнергии:

В режиме ожидания длительное нажатие кнопки «█» около трех секунд может очистить электрическую энергию.

1. Параметры настройки:

В режиме ожидания короткое нажатие кнопки «█» может переключить меню следующим образом:

【-1 шт.】 "AH XX X.X"Меню настройки номинальной емкости аккумулятора.

【 2 】"FU XX X.X"Меню полного питания автоматически заполняет напряжение

Установка.
【 3 】"HU XX X.X"Меню настройки сигнализации высокого напряжения.

【 4 】«LU XX X.X»Меню настройки низкого напряжения.

【 5 】"HA XX X.X"Меню настройки будильника с высоким током.

Номинальная емкость аккумулятора:(1) в режиме ожидания, короткое нажатие key, переключается в меню «AH XX X.X».

(2) первая цифра параметра меню будет мерцать, короткое нажатие key клавиша

В это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.

(3) после настройки четырех чисел нажмите кнопку Long, удерживая кнопку около трех секунд (примечание: это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.

Например: когда вы хотите установить номинальную емкость батареи, чтобы быть 20AH. Вы должны установить этот параметр меню «AH 020,0», и долго нажмите █ ключ, чтобы сохранить параметр закончен.



Аккумулятор имеет наивысшую настройку электрического напряжения:(1) в режиме ожидания, короткое нажатие key клавиши и переход в меню «FU XX X.X».

(2) первая цифра параметра меню будет мигать, короткая клавиша ▲ в это время цифра будет увеличиваться. Когда кнопка не работает в течение пяти секунд, она автоматически перейдет к следующему номеру для мерцания. Вы также увеличите цифру с коротким нажатием ▲. И хотите настроить четыре номера.

(3) после настройки четырех чисел нажмите кнопку Long, удерживая кнопку около трех секунд (примечание: это не короткое нажатие), а затем отпустите кнопку, чтобы сохранить параметры. Когда сохранить успех, экран будет мерцать два раза.(Примечание: это напряжение предлагается для того, чтобы быть установлен на 0,2 V меньше, чем кулона напряжение в тех случаях, когда батарея полностью заряжена, и имеет не вытащить зарядного устройства.)

И как вы можете задать параметры«HU XX X.X» «LU XX X.X» «HA XX X.X»(Не:Эти три параметра по умолчанию завода-«000,0», заводской по умолчанию должен закрыть функцию сигнализации этого элемента.)



4. Схема механического размера кулометра









Технический параметр кулометра с эффектом холла
Модель		PVA100	PVA200	PVA400
В настоящее время Тесты диапазон		0~ 100A	0~ 200A	0~ 400A
В настоящее время Разрешение		0.1A	0.1A	0.2A
Питание Напряжение диапазон	DC5~ 90V
Напряжение Тесты диапазон	DC0~ 300V
Напряжение Разрешение	0,1 V
Ёмкость Тесты диапазон	0~ 999AH
Мощность Тесты диапазон	0~ 999KW
Электрическую энергию Тесты диапазон	0~ 999KWH
Точность измерения:	1%
Размер поломки установки панели	76,0 мм * 39,5 мм
Диаметр отверстия датчика	Φ20mm
Рабочий ток	Когда подсветка открыта: 10MA. Когда подсветка закрыта: 4MA.

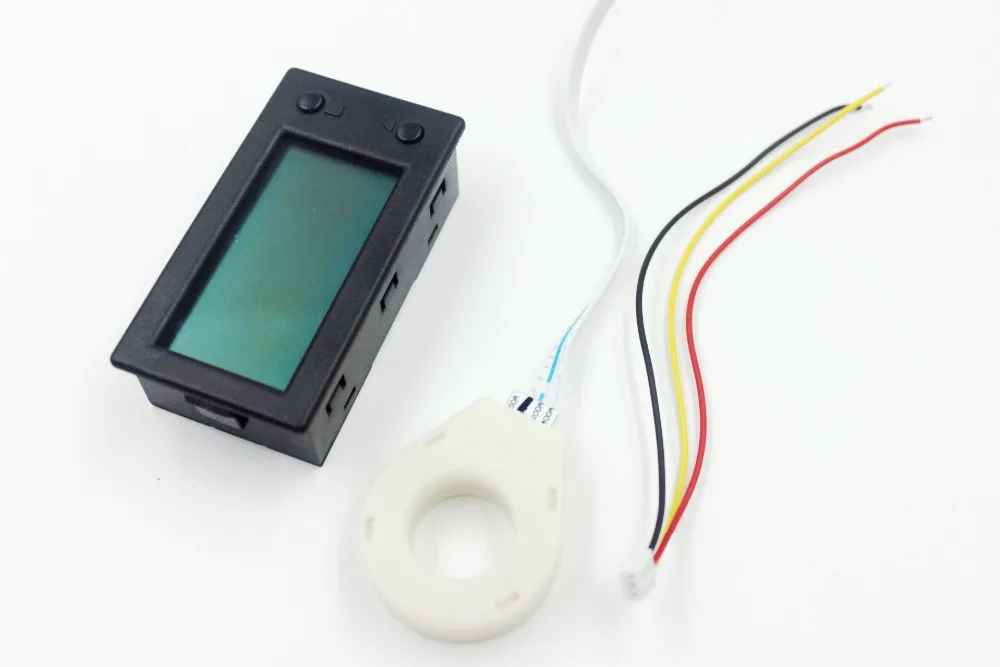

6. Инструкции по подключению Есть три провода в голове таблица составлена удачно, следующим образом: 【 1 】Черный проводПодключается к отрицательному полюсу батареи. 【 2 】Красный проводСоединительный блок питания с положительным полюсом. 【 3 】Желтый проводПодключается к положительному полюсу батареи Когда диапазон измеренного напряжения DC5 ~ 90 в, красные и желтые провода соединяются параллельно положительному полюсу батареи. Следующим образом:   Когда диапазон измеренного напряжения превышает DC5 ~ 90 в, мы должны искать другой источник питания для кулометра. Следующим образом: 7. Меры предосторожности при использовании 【 1. Разрядка аккумулятора, кулонов показывает положительный ток. Заряд батареи, кулонов показывает отображение отрицательного тока. Если нет, то направление датчика неправильное. Вы показываете направление датчика в другое направление. 【 2 】 новоустановленному кулону необходимо очистить ток при пустой нагрузке. 【 3 】номинальная емкость аккумулятора и максимальное электрическое напряжение аккумулятора должны быть настроены. Новый куломб должен зарядить батарею до полной после настройки параметров, затем остаточная мощность батареи может отображаться нормально     Посылка включает в себя: 1 шт. метр 1 шт. датчик холла 1 шт. удлинитель датчика 15 см 1 шт. 3p кабель питания
