CNC маршрутизатор 3 оси комплект TB6600 шаговый двигатель Драйвер + mach3 5 breakout доска шт.

CNC маршрутизатор 3 оси комплект TB6600 шаговый двигатель Драйвер + mach3 5 breakout доска шт.

TB6600-T3 3 оси драйвер платы, используя Toshiba TB6600HG драйвер чип, максимальный выход 4.5A ток, ток, бесступенчатая регулировка, 3 шаговый двигатель s может быть доставлено в одно и то же время, подходит для NEMA17, NEMA23 шаговый двигатель, имеет 12 прочный, используется для MACH3 интерфейсной платы или числового программного управления; Есть большой ток драйвера, плавная работа, тихий небольшой объем, удобная установка, высокая производительность, подходит для изготовления станков с ЧПУ и другого оборудования автоматизации.

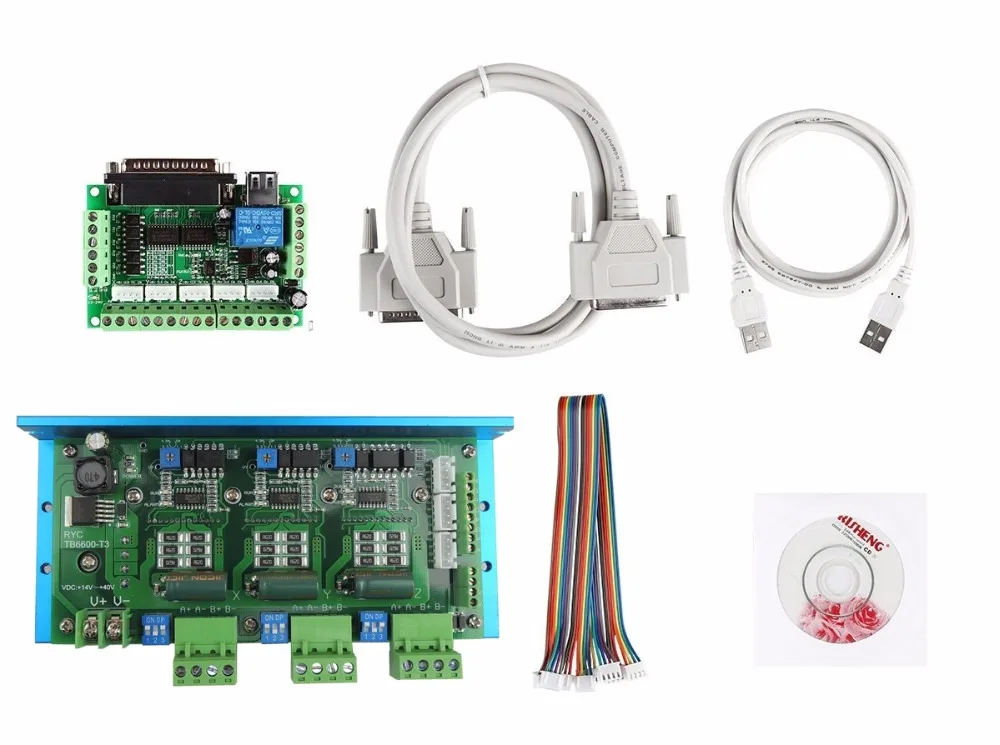

• 1 х TB6600-T3 3 оси шагового Двигателя драйвер платы
• 1x5 коммутационная плата со стержнем
• 3 x nema23 76 мм длина шагового двигателя
• 1x36 V/9.7A импульсный источник питания
• 1 x DB25 параллельный кабель
• USB кабель (1 шт.);
• 3 x сигнальные кабели
• Руководство пользователя на английском языке будет отправлено по электронной почте или CD

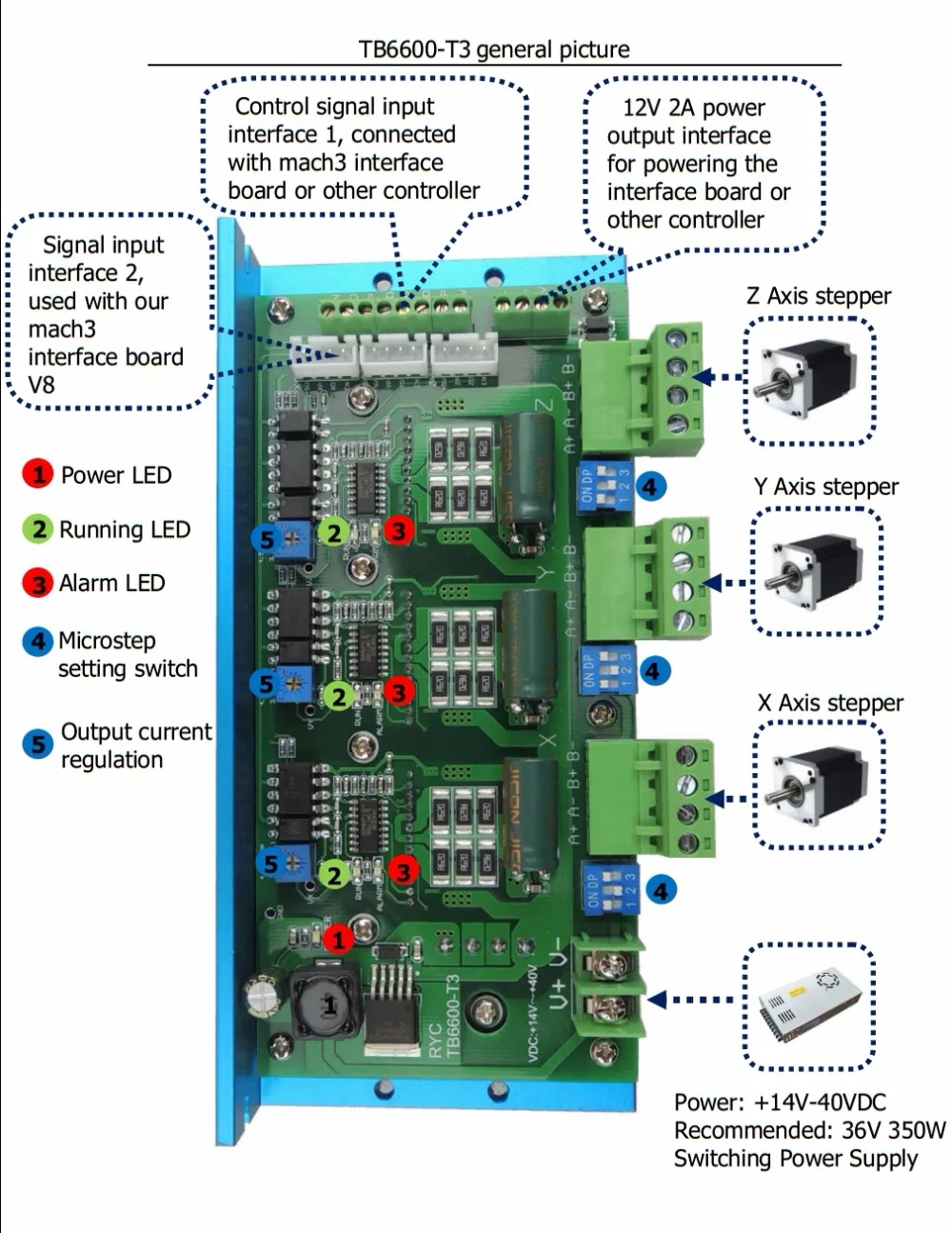

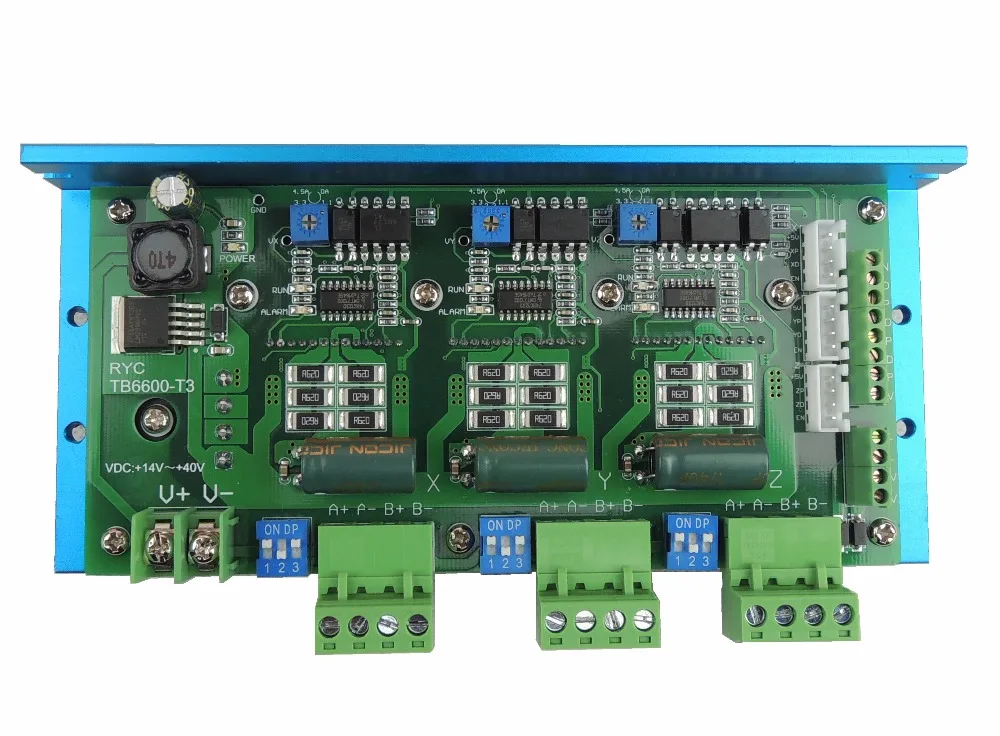

TB6600-T3 3 оси драйвер платы:

Характеристики:

1. DC разъем питания Тип: + 14 V ~ 40 м;

2. Выходной ток: 0 ~ 4.5A, бесступенчатая регулировка тока;

3,12 V Мощность выход: Максимальная выходная мощность 2A ток, для числового программного управления или Mach3 интерфейсная плата питания;

4. Автоматическая функция половинного тока: когда двигатель перестанет работать, Резервный ток автоматически уменьшается до половины рабочего тока, чтобы уменьшить тепло водителя;

5. mircoшаг: 1, 2, 4, 8, 16;

6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами мотора и скоростью работы, чтобы уменьшить шум водителя.

7. форма защиты: защита от перегрева, защита от перегрузки по току

8. Максимальная частота пульса 200 кГц.

9. Использование PWM chopper-тип одночипового биполярного синусоидального микроступенчатого режима управления током

10. Размеры: 166 мм * 88 мм * 34 мм

11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.

Порты ввода/вывода:

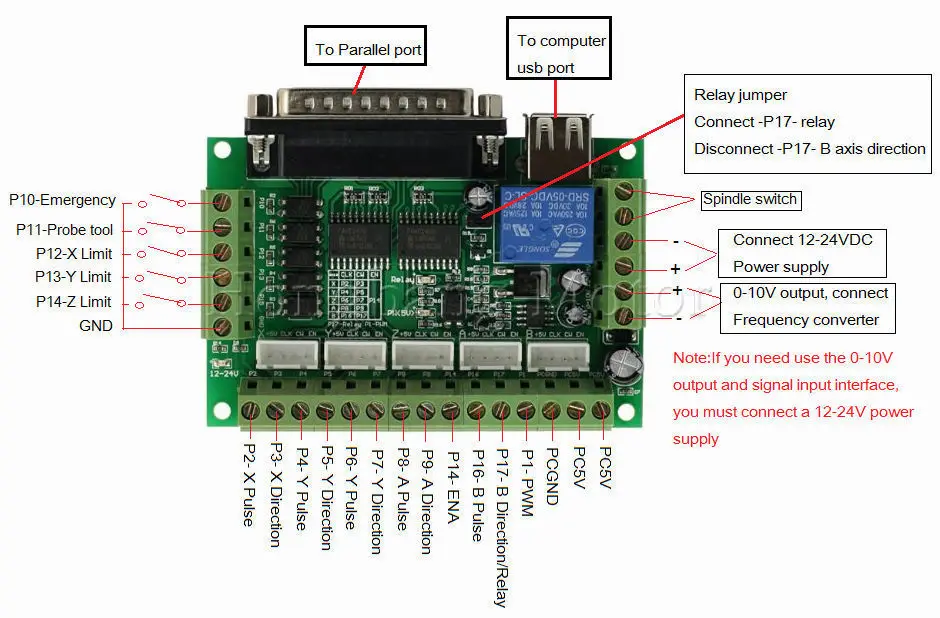

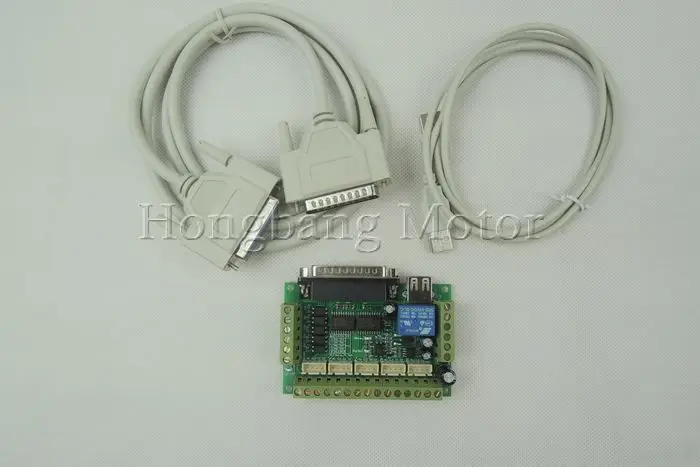

5 коммутационная плата со стержнем:

Особенности:

1, Поддержка для MACH3 и другие компьютерные комплектующие программного обеспечения, что Поддержка для управления параллельным портом.

2, usb-блок питания и периферийные устройства с фазовым разделением для защиты безопасности компьютера.

3, периферийный широкий вход напряжения, 12-24 В и функция анти-обратного хода.

4, Все входные сигналы, все свет lotus изолированы, которые можно получить доступ аварийной остановки на ноже, предел для защиты безопасности компьютера.

5, весь путь к выходному порту реле, управляющий шпиндель переключатель. Выход порт P17 порт.

6, весь путь через оптрон изолированный 0-10 в аналоговый выход по напряжению можно контролировать с соответствующим аналоговым преобразователем Интерфейса для управления скоростью вращения шпинделя. Выход порт P1 порт.

7, откройте все 17 портов, которые могут быть доступны с оптопары для езды на автомобиле, 5 с одноосным шаговым двигателем может контролироваться.

8, P1 как pwm-выходы можно управлять с помощью оптрон вход шпинделя регулятора.

9, можно получить доступ с помощью общего катода или общего уровня ввода анода до 5 В привода.

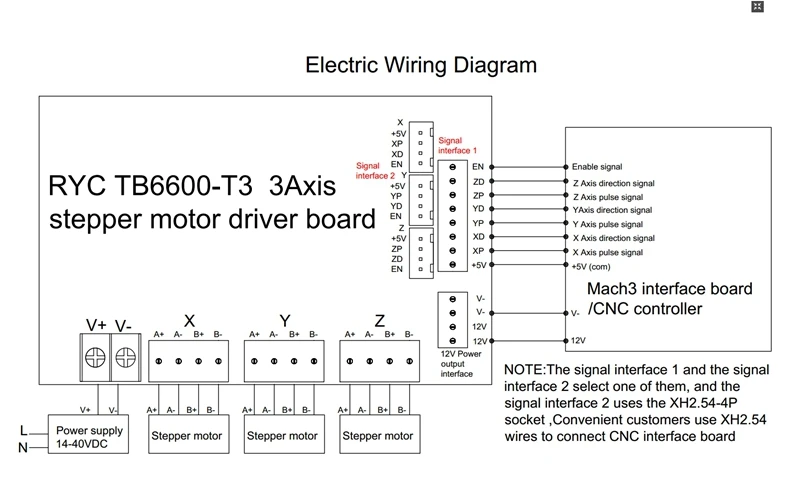

Типичные применения:

Установка Размеры:

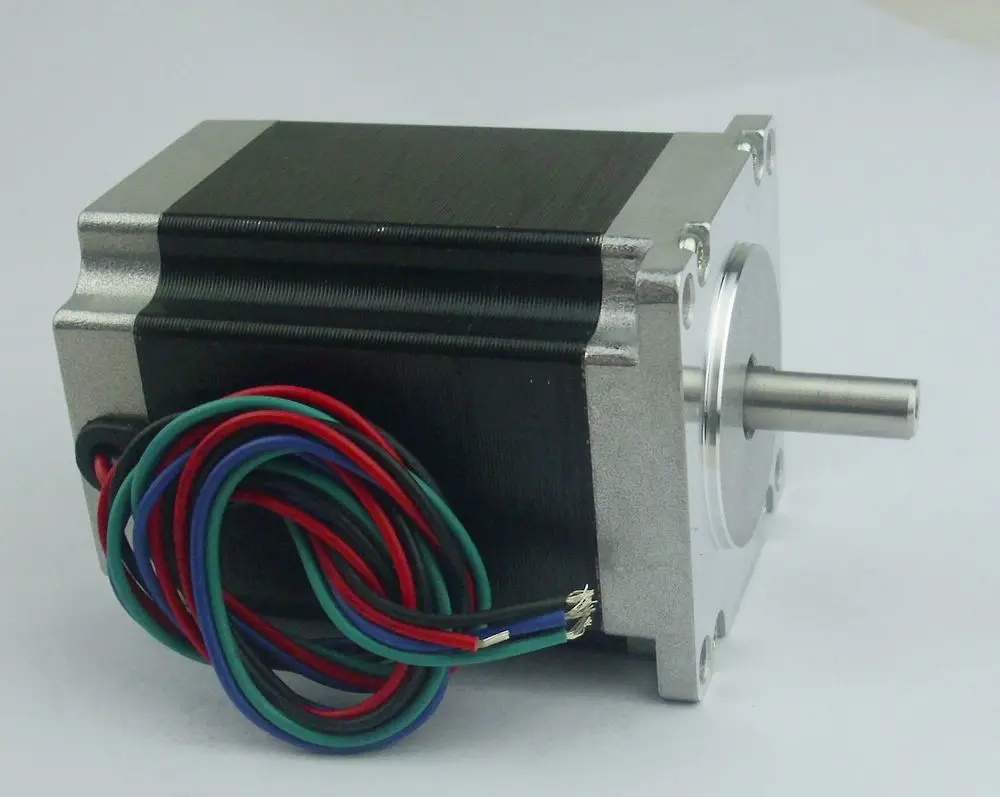

Шаговый двигатель

Красный: A +

Синий:-

Зеленый: B +

Черный: в-режиме

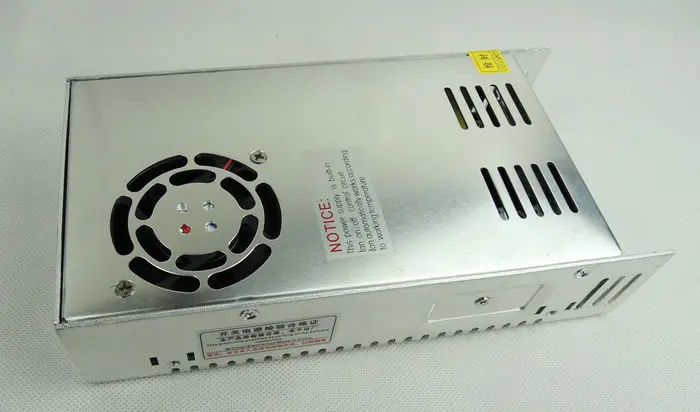

Импульсный источник питания светодиодного табло

1. Диапазон входного напряжения переменного тока изменяется переключателем
2. Высокая эффективность, высокая надежность

3.100% тест на полную нагрузку

4. Защита: короткого замыкания/перегрузки/перенапряжения/перегрева

5. Встроенный вентилятор-кулер от постоянного тока управления

6. Рабочая частота 25 кГц

7.Входное напряжение: 110 В/220 В

8.Выходное напряжение: 36 В

9.Выход ток: 9.7A

10.Выходная мощность: 350 Вт

11. 1 год гарантии

12. Размер: 215*115*50 мм (Д * Ш * В)

'
