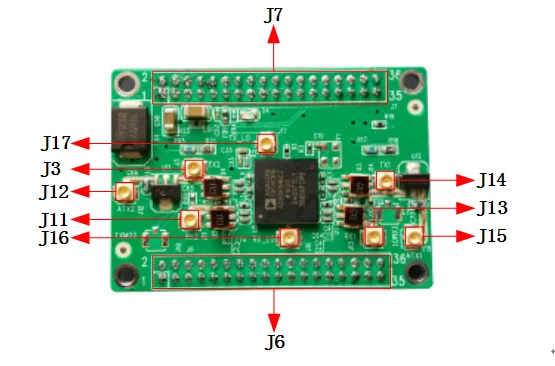

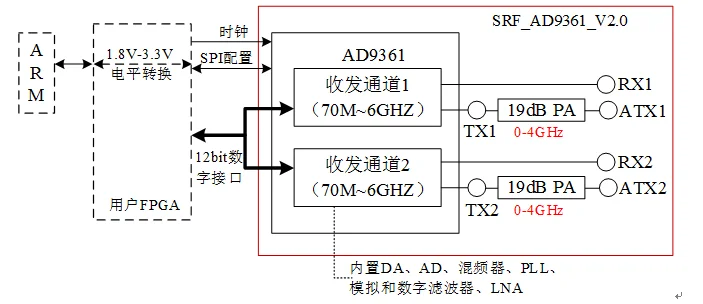

SRF_AD9361_V2.0 программный радиочастотный модуль является ядром чипа AD9361. Мы проектируем SRF_AD9361_V2.0 строго в соответствии с материалом и сопротивлением радиочастотной цепи. Это гарантирует, что производительность AD9361 не имеет повреждений, тем самым уменьшая сложность использования AD9361. Мы также разработали полную поддержку мастер и демонстрацию приложений на основе Altera FPGA + STM32. Чип AD9361 является высокопроизводительным, высокоинтегрированным двунаправленным трансивером от baseband до радиочастоты (RF). Программируемые и широкополосные возможности чипа делают его идеальным выбором для многих трансиверов. Устройство устанавливает передний конец RF и гибкую опорную часть смешанного сигнала, интегрируя Частотный синтезатор, обеспечивая настраиваемый цифровой интерфейс для процессора, что упрощает импорт дизайна. Диапазон рабочих частот AD9361 от 70 МГц до 6 ГГц, а пропускная способность канала двойного ввода и двойного выхода составляет менее 200 кГц до 56 МГц. Размер радиочастотного модуля SRF_AD9361_V2.0 программного обеспечения радио составляет всего 35 мм * 50 мм, который питается от одного 5 В. Схема блока модуля SRF_AD9361_V2.0 и его типичное внешнее соединение. На цифровой стороне вход и выход SRF_AD9361_V2.0 напрямую соединен с цифровой схемой пользователя, как правило, FPGA и ARM, а логический уровень-1,8 В. Кроме часов, он включает интерфейс SPI и 12 битный пользовательский интерфейс baseband. На стороне RF интерфейс ввода и вывода SRF_AD9361_V2.0 включает два ВЧ-входа интерфейса RX1 и RX2, два ВЧ-выхода интерфейса непосредственно подключены к AD9361, TX1 и TX2 (диапазон сигнала TX1 и TX2 0 МГц-6 ГГц), а также TX1 и TX2 обычно максимальный выход как 0dBm, Чтобы быть подключенным к усилителю мощности, который может иметь пользователь. Для уменьшения рабочей нагрузки пользователя мы также интегрировали усилитель мощности 19dBm на SRF_AD9361_V2.0, чтобы облегчить использование большинства пользователей непосредственно в лабораторных условиях. ATX1 и ATX2-это выход усиления мощности. Рабочий диапазон усилителя мощности 0-4 ГГц. Среди них J6 и J7-интерфейс между питанием и цифровыми схемами модуля, состоящий из двух 18*2 контактов, а расстояние между контактами-2 мм, что приводит ко всем цифровым интерфейсам AD9361. Источник питания 5 в постоянного тока. Вход и выход модуля радиочастотного сигнала соединен с внешним интерфейсом через интерфейс IPEX, и следующая таблица является иллюстрацией каждого интерфейса IPEX. SRF_AD9361_V2.0 принцип соответствия материнской платы Материнская плата включает SRF_AD9361_V2.0 Соответствие: (1) 4 светодиодный отладки; (2) Обычный кристаллический осциллятор 50 МГц; (3) подсистема с ограниченным временем GPS (14bit DAC + VTCXO). (4) SRF_AD9361_V2.0 модуль; (5) Сервис времени Ublox GPS модуль; (6) Altera EP4CE55 FPGA, настраиваемый; (7) рычаг STM32F407, максимальная частота 168 МГц, с блоком управления с плавающей точкой. (8) модуль последовательного порта USB 2 поддерживает два последовательных порта s, а максимальная скорость каждого последовательного порта составляет 9216000 бод/с. (9) WiFi может быть настроен как роутеры или обычные сетевые карты пользователя. (11) Пользовательская конфигурация памяти EEPROM 4 КБ; (12) ручная кнопка сброса (reset FPGA, FPGA reset ARM, ARM reset SRF_AD9361_V2.0 модуль, ARM SRF_AD9361_V2.0 Модуль конфигурации завершена, уведомить FPGA). (10) дополнительный высокоскоростной канал USB 3;
