5 мм светильник светодиодный синий простой флэш схема DIY Kit модуль транзистор 30 к

5 мм светильник светодиодный синий простой флэш схема DIY Kit модуль транзистор 30 к

 Добро пожаловать в наш магазин

Если вы покупаете больше количества, пожалуйста, свяжитесь с нами

• 100% новый и высокое качество
• Рабочее напряжение: 3-14 в
• Размер печатной платы: 2,3*2,3 см

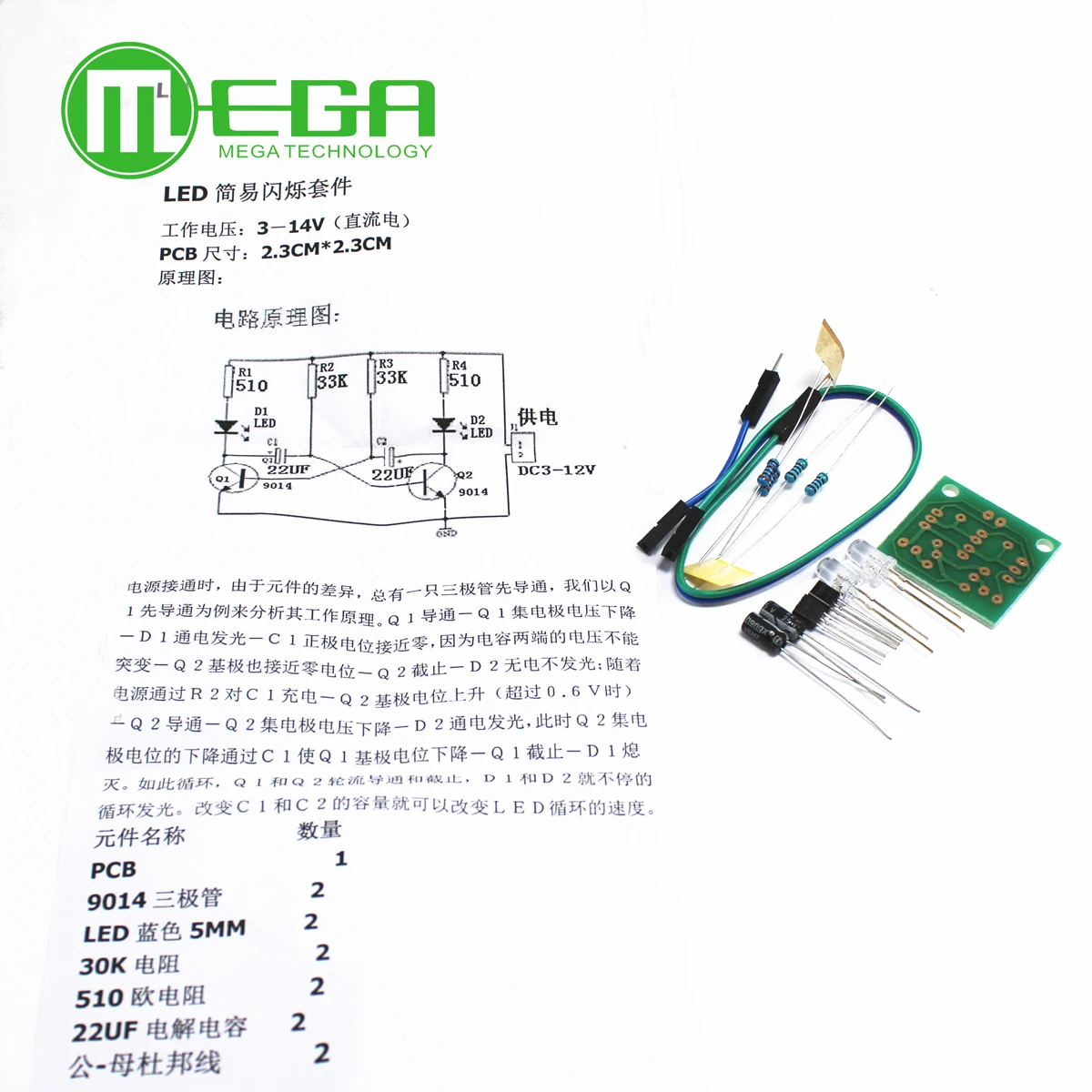

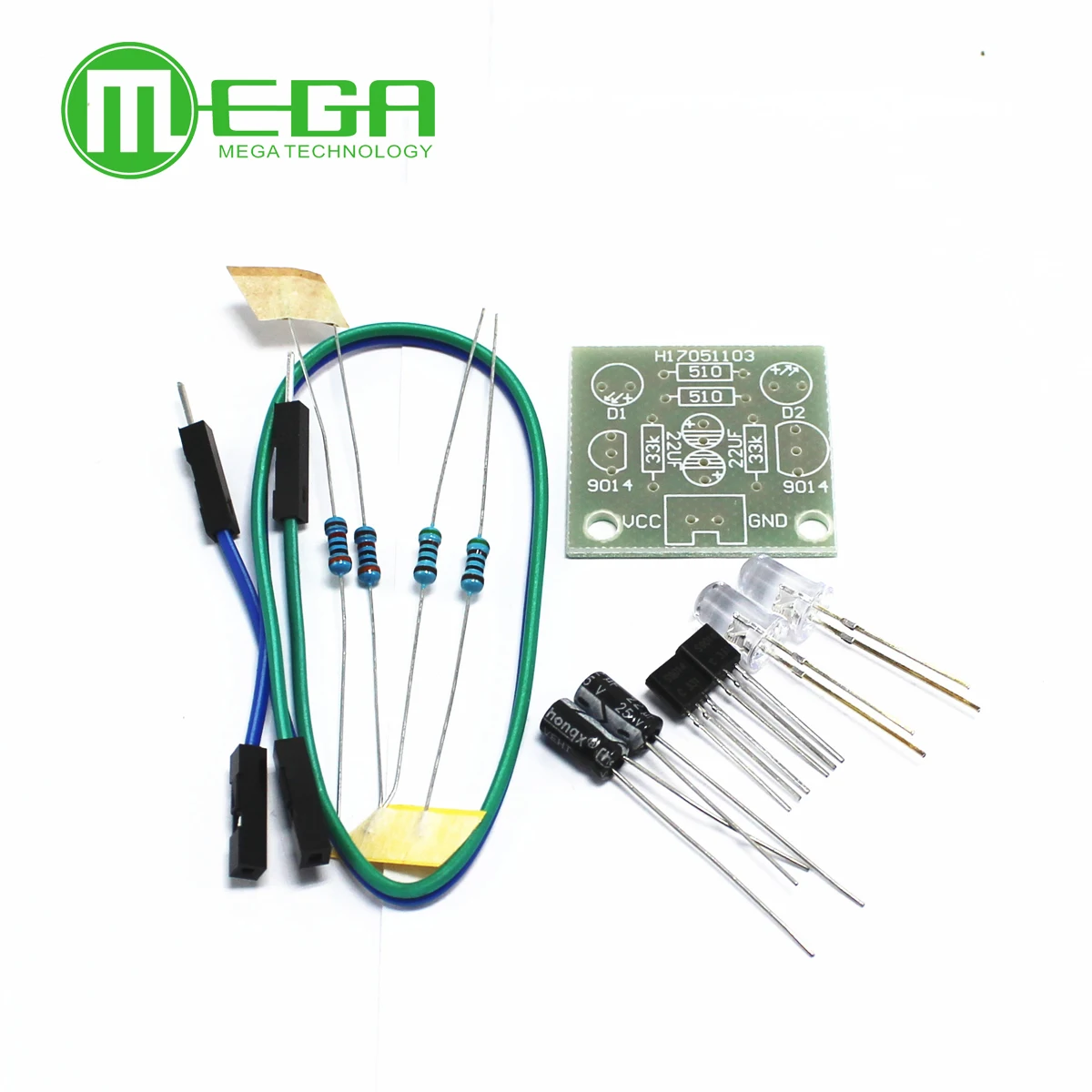

  Список:
• Печатная плата x1
• 9014 транзистор x2
• Светодиодный синий 5 мм x2
• 30K резистор x2
• Резистор 510ohm x2
• 22 мкФ электролитический конденсатор x2
• Dupont wire x2

Советы: этот ребенок по цене набора деталей, вам нужно сварить собственную сборку.
Рабочее напряжение: 3-14 в (постоянный ток)
Размер печатной платы: 2,3 см * 2,3 см
Простой комплект вспышки/монтажная плата с толщиной 1,6 мм FR4-A, паяльная паста была сделана для обработки процесса, сварки проще, более красивое место! Особенно подходит для начинающих электронных друзей.

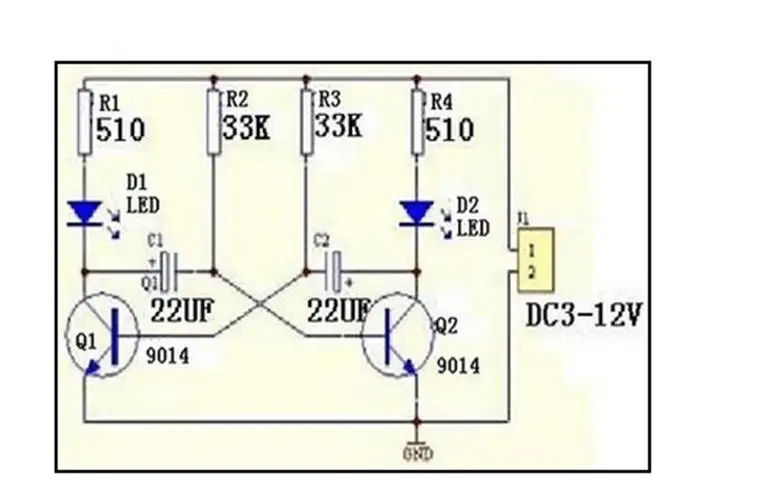

Когда питание включено, из-за разницы компонентов, всегда есть транзистор, который нужно включить первым, давайте анализируем принцип работы с Q1 leading-on.В1 включается-В1 капель коллектора напряжения-D1 заряжает светодиодный-С1 положительный потенциал приближается к нулю, потому что напряжение через конденсатор не может быть резким-основание Q2 также приближается к нулю потенциала-Q2 выключается-d2 не заряжается, не излучает светильник; поскольку мощность проходит через R2Q1 charge -Q2 base Policy rise (более 0,6 в)-проводимость Q2-напряжение коллектора Q2 drop-D2 под напряжением, в этот момент потенциал коллектора Q2 уменьшается через C1 до Q1 base Policy drop-Q1 off-D1 выходит из строя.Этот цикл, Q1 и Q2 включается и выключается, D1 и D2 на нон-стоп цикл светильник.Изменение емкости C1 и C2 может изменить скорость Светодиодный-цикла.

Список доставки:
Количество наименований компонентов
PCB 1
9014 транзистор 2
Светодиодный синий 5 мм 2
Сопротивление 30K 2
510 Европейское сопротивление 2
22 мкФ электролитические конденсаторы 2
Мужской и Женский dupont line 2
