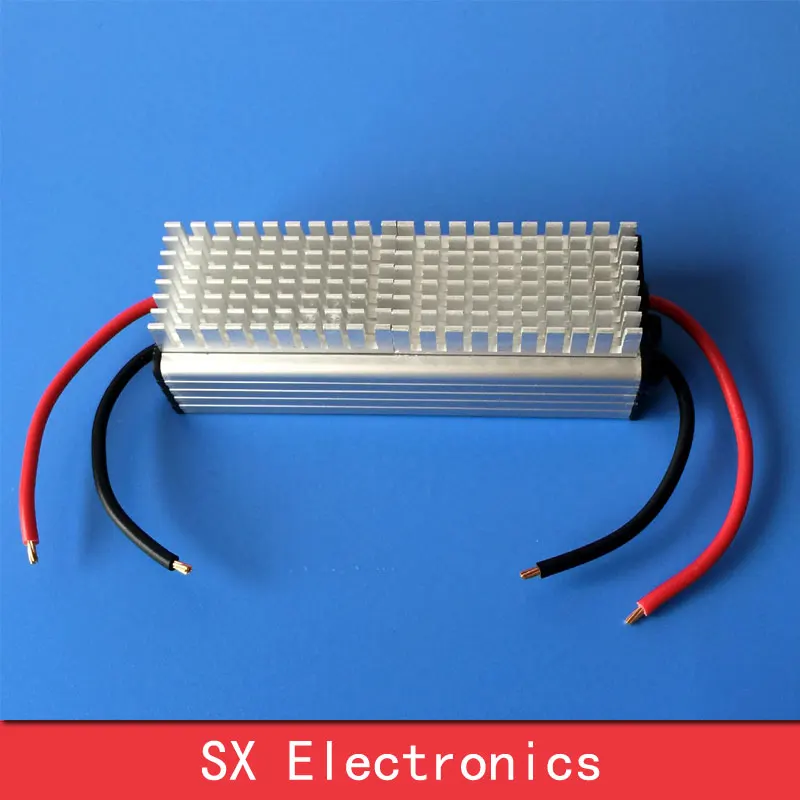

MPPT Boost (шаг вверх), контроллер заряда солнечной батареи, контроль тока и защита от воды

Внутренний повышающий преобразователь 800 Вт/20 А, входное напряжение, автоматическое удерживание при определенном напряжении при зарядке, что может увеличить ток заряда на 30% больше, чем зарядное устройство в режиме ШИМ.Можно заряжать все виды аккумуляторов с помощью пользовательского набора напряжения зарядки (Используйте только при ограниченном напряжении заряда батареи, больше, чем напряжение открытой цепи солнечной батареи).

Панельный порт на солнечной батарее, входное напряжение: 10,5 V-90;

Предельное напряжение заряда батареи: 11-90 в (регулируется пользователем);

    (12V свинцово-кислотных аккумуляторных батарей --- подача заявки на 14,4 V,24V батарея --- подача заявки на 28,8 V,48V батарея --- подача заявки на 57,6 V 72v батарея --- подача заявки на 86,4 V)

Ток заряда: 20А (макс.);

Напряжение MPPT: автоматический поиск;

Диапазон регулировки тока: 0,5a-20A;

Размер: 118 мм * 33 мм * 31 мм.

Максимальная выходная мощность caculate формула: выходная мощность = входное напряжение * 20, не превышает.

Некоторые тестовые данные:

280 Вт, Vin = 18 в, Vout = 28 В/10 А;

432 Вт, Vin = 36 В, Vout = 43,2 В/10 А;

800 Вт, Vin = 72 в, Vout = 86,4 в/9,2 А;

Ток в режиме ожидания:<1 мА от аккумулятора;

Внутренний диод обратного разряда;

Диапазон температур окружающей среды: -30Градусов по Цельсию-50Цельсия;

Тепловая защита: 80 градусов отключения, автоматическое восстановление;

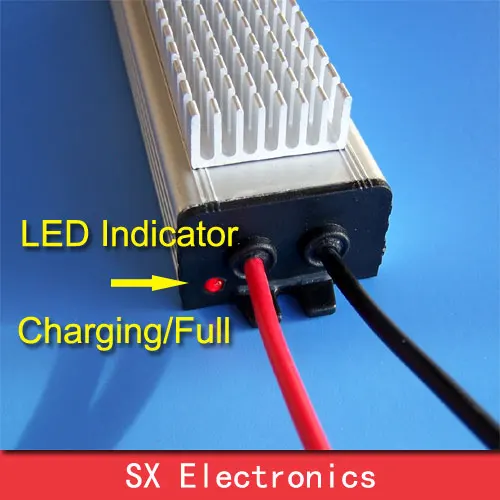

 Светодиодный индикатор:Всегда включен (полный аккумулятор)/мигание (зарядка), работает только при подключении аккумулятора и солнечном свете.

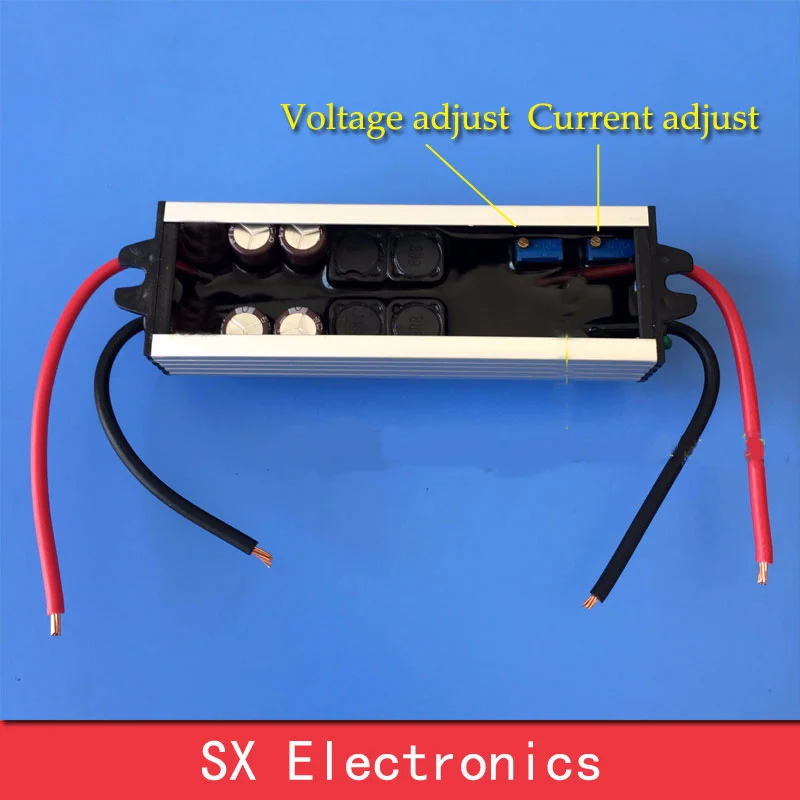

Как изменить верхний лимит напряжения заряда:

Предельное напряжение заряда: отпустите все провода,Используйте блок питания на входах,Затем Отрегулируйте синий CV горшок сделать выходное напряжение, чтобы зарядить до предела напряжения (кислотный аккумулятор рассчитываем формула 1,2 * Номинальное напряжение)

Простой в использовании шаг:

1. Установите верхний лимит напряжения заряда;

2. Сначала Подключите аккумулятор;

 Связь между MPPT и PWM режимом солнечного контроллера:

Режим MPPT будет сохранять определённое напряжение при зарядке, режим PWM, зажимное напряжение заряда при напряжении батареи;

Ток заряда MPPT будет больше, чем ток скорости, режим PWM меньше, чем ток скорости.

Примечание:

Без обратного входа;

Без короткого замыкания;

Можно использовать одновременно (только порт аккумулятора);

Не выбирайте солнечное Панельное устройство с открытым входом напряжения, чем 90 В.

Напряжение открытой цепи солнечной батареи не должно быть больше, чем верхний лимит напряжения заряда батареи.

Оболочка цветМожет быть серебристым или серым по отдельности.
