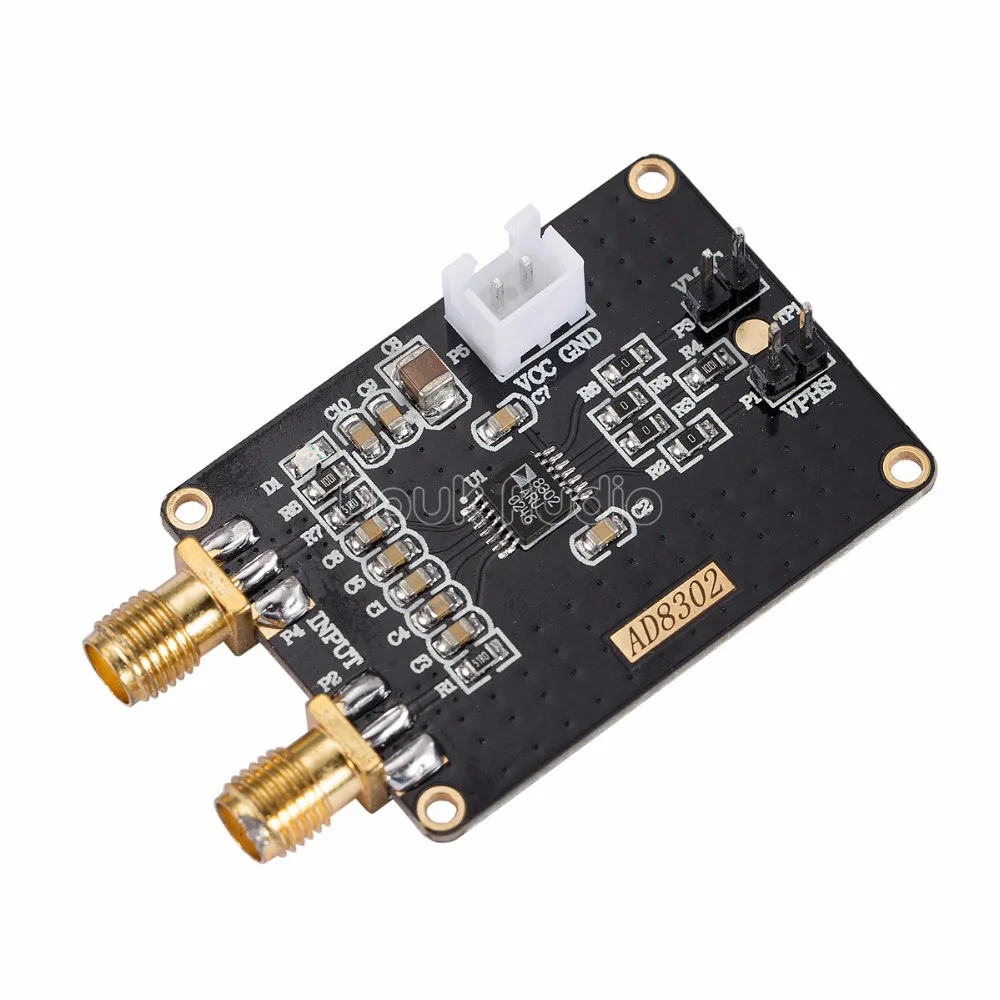

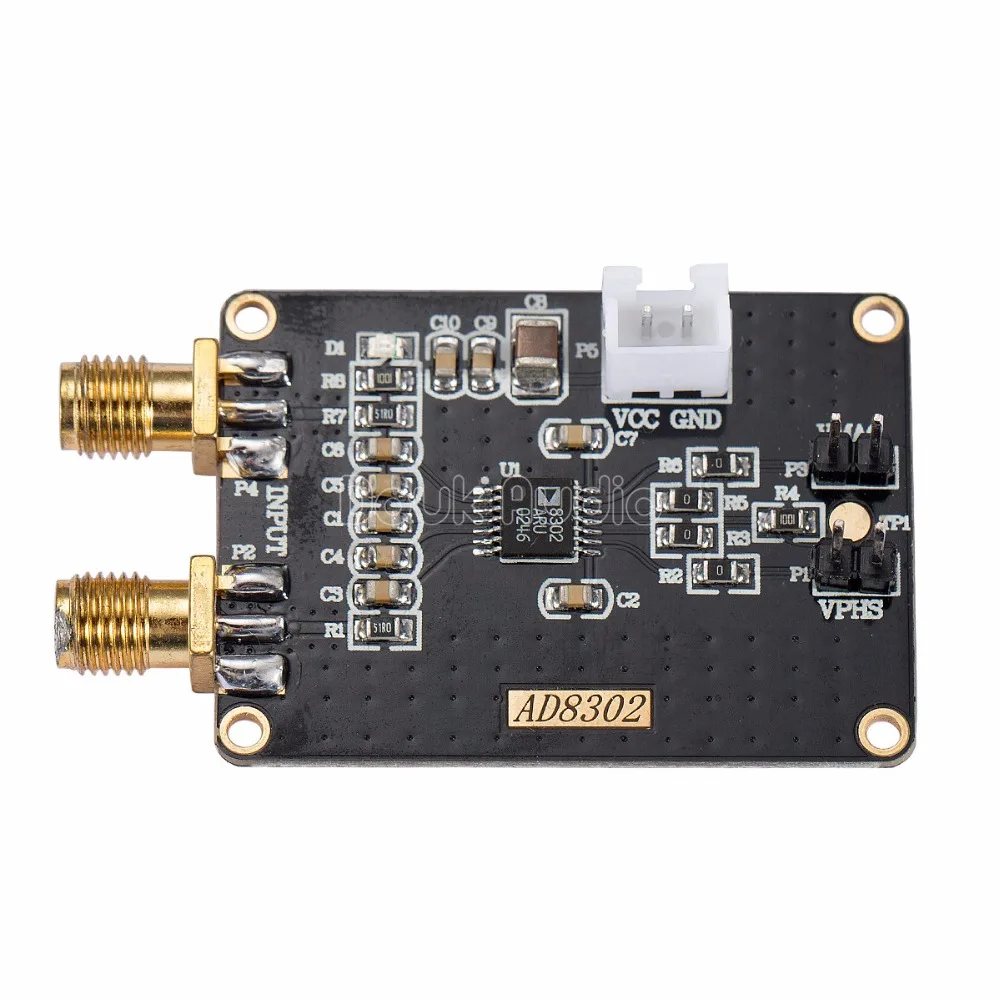

AD8302 амплитудный и фазовый модуль обнаружения низкой частоты 2 7G RF/IF|Печатные

AD8302 амплитудный и фазовый модуль обнаружения низкой частоты 2 7G RF/IF|Печатные

Основные характеристики:

• Отличные характеристики амплитуды и фазы обнаружения
• Принимающий фильтр источника питания
• Высокая точность обнаружения
• Подходит для разработки и тестирования проекта

Особенности:

• 1. Модуль обнаружения амплитудной фазы
• 2. 2,7 ГГц RF/IF
• 3. 14TSSOP
• 4. РЧ при обнаружении фазы

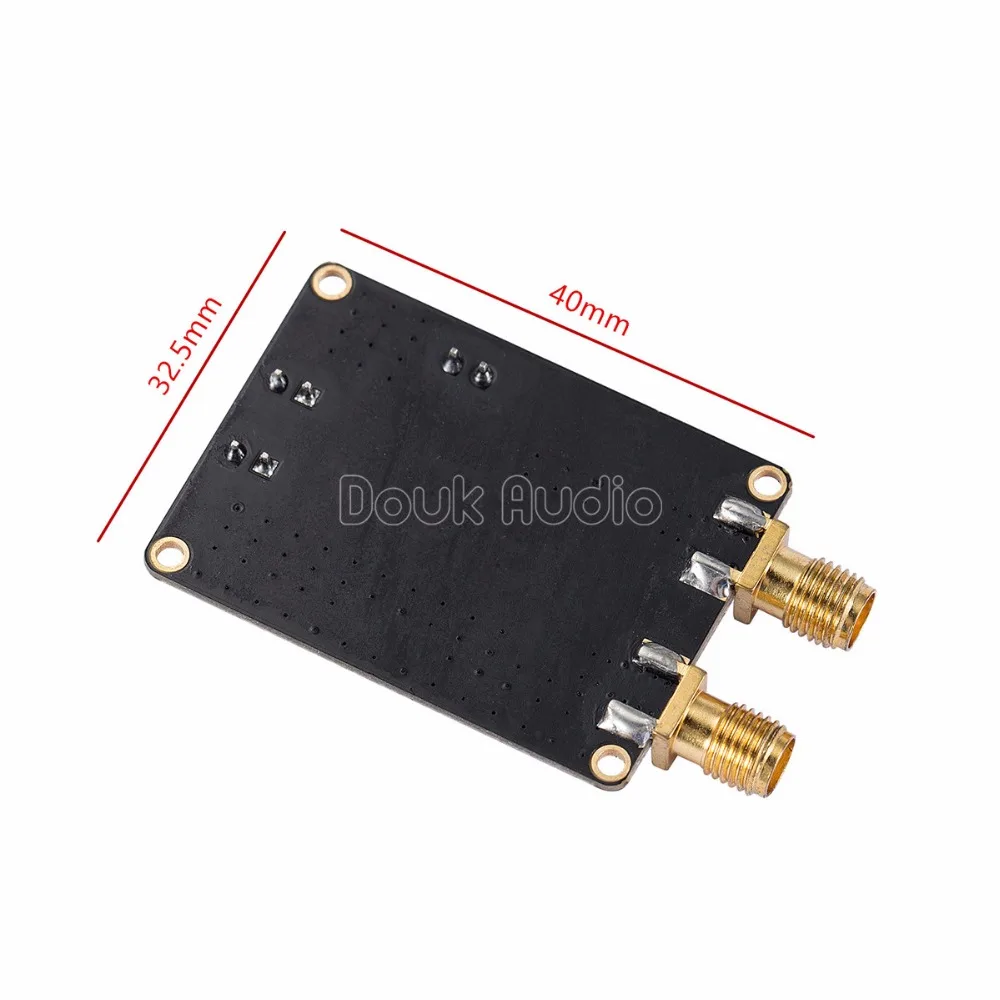

Размеры: 42 мм * 30,5 мм

Диапазон напряжения питания: 5 В

Особенности:

• Измеряет коэффициент усиления/потери и фазу до 2,7 ГГц
• Двойной демодуляционный дроссель и фазовый детектор
• Входной диапазон-60 дБм до 0 дБм в системе 50
• Точное измерение коэффициента усиления (30 мВ/дБ)
• Типичная нелинейность <0,5 дБ
• Точное масштабирование фазового измерения (10 мВ/градус)
• Типичная нелинейность <1 градус
• Режимы измерения/контроллера/компаратора уровня
• Работает от напряжения питания 2,7-5,5 В
• Стабильный 1,8 в исходный выходной ток напряжения
• Небольшая пропускная способность конверта сигнала от постоянного тока до 30 МГц

Применение:

• RF/IF PA линеаризация
• Точное управление питанием RF
• Мониторинг и диагностика удаленной системы
• Возвратные потери/измерения VSWR
• Функция соотношения для сигналов переменного тока

Посылка включает в себя

• 1 × модуль Dtection

Для соответствия кабелей и разъемов, пожалуйста, нажмите:Ссылка

Описание:
AD8302 является полностью интегрированной системой для измерения коэффициента усиления/потери и фазы в многочисленных приемных, передающих и измерительных применениях. Требуется несколько внешних компонентов и один блок питания 2,7-5,5 В. Входные сигналы с подключением к сети переменного тока могут варьироваться от-60 дБм до 0 дБм в системе 50 Ω, от низких частот
До 2,7 ГГц. Выходы обеспечивают точное измерение коэффициента усиления или потери в диапазоне ± 30 дБ до 30 мВ/дБ, И фазы в диапазоне 0 °-180 ° масштабируется до 10 мВ/градусов.
Обе подсистемы имеют выходную полосу пропускания 30 МГц, что может дополнительно быть уменьшено за счет добавления внешних фильтрующих конденсаторов. AD8302 может использоваться в режиме контроллера для усиления и фазы сигнальной цепи к предопределенному
Набор точек.
AD8302 включает в себя тесно подобранную пару демодуляционных логарифмические усилители, каждый из которых имеет диапазон измерения 60 дБ. Принимая разницу в их выходах, возможно измерение коэффициента величины или усиления между двумя входными сигналами. Эти сигналы могут быть даже на разных частотах, что позволяет измерять коэффициент усиления или потери. AD8302 может использоваться для определения абсолютного уровня сигнала, применяя неизвестный сигнал на один вход и откалиброванный контрольный сигнал переменного тока на другой. При отключении подключения к выходному этапу отзывы компаратор может быть реализован с помощью наборных контактов MSET и PSET для программирования порогов. Сигнальные входы являются одноконцевыми, что позволяет им сочетаться и подключаться непосредственно к направленному соединителю. Их входное сопротивление номинально 3 kΩ на низких частотах. AD8302 включает в себя фазовый детектор типа мультипликатора, но с точным балансом фазы, управляемым полностью ограниченными сигналами, появляющимися на выходах двух логарифмические усилители. Таким образом, измерение точности фазы не зависит от уровня сигнала в широком диапазоне.
Выходное напряжение фазы и усиления одновременно доступны на загружаемых выходах с заземлением в стандартном выходном диапазоне от 0 В до 1,8 В. Драйверы на выходе могут работать или погружаться до 8 мА. Загружаемое, стабильное эталонное напряжение 1,8 В доступно для точного перепозиционирования выходного диапазона пользователем.
В приложениях контроллера нарушается соединение между выходным штырьком усиления VMAG и контрольным штырьком набора. Желаемая точка установки представлена MSET и VMAG управляющий сигнал приводит в действие соответствующее внешнее устройство усиления переменной.
Кроме того, можно сломать путь отзывы между выходным штифтом фазы VPHS и его контрольным штифтом набора, чтобы разрешить работу в качестве фазового контроллера.
