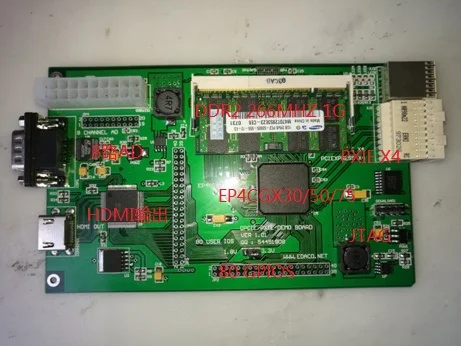

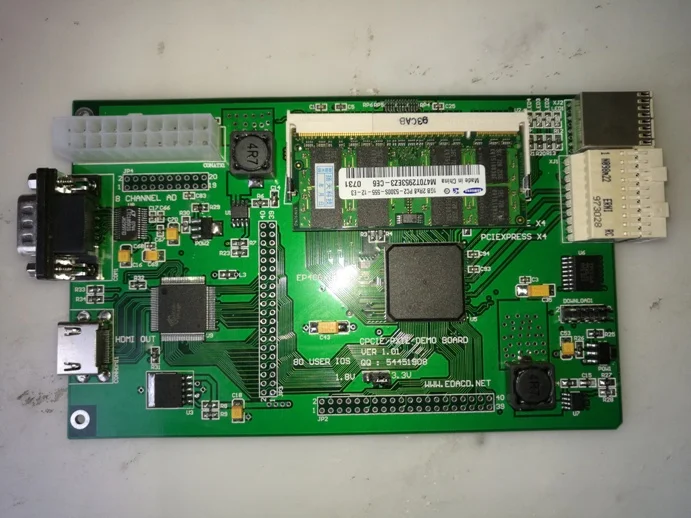

S3700 PXIEX4/CPCI-EX4 изображение платформы развития: Этот продукт предоставляет драйвер 64 бит WIN7 и тестовую программу и соответствующий код   S3700 PXIEX4/CPCI-EX4 FPGA макетная плата эксперимент с использованием интерфейса PXIE/CPCI-E, удобный для пользователей для самостоятельной разработки, пользователь может разработать собственную вставную панель приложения, например, внешнее применение A/D для сбора данных изображения, системы обработки данных, и не нужно иметь слишком много понимания интерфейса CPCIE/PXIE. Чип core FPGA использует новую серию ALTERA CYCLONE4GX FPGA, EP4CGX30CF23C8, которая имеет 35000 логических макроячеек, что эквивалентно стандартной 1 миллионной логической цепи ворот, скорость составляет-8, И скорость скомпилированной системы может достигать 150 МГц. Диск для разработки ALTERA QUARTUS2 11 предоставляется бесплатно; Бесплатные NTDDK и DRIVERWORKS диски для разработки инструментов бесплатно; Плата разработки Поддерживает AS и JTAG загрузки, и предоставляет бесплатные ALTERA с макетной платой Макетная плата оснащена памятью DDR2 объемом 1 ГБ для тестирования пользователя.   Выход 1 HDMI, выходной чип SIL9136-3HDMI интерфейса, поддерживает демонстрационный выход разрешения 1920X1080, а выходное изображение HDMI-от выхода ПК до кэша памяти DDR2, а затем выводит на интерфейс HDMI. 1 интерфейс AD, LTC1589AD чип сбора, поддержка 8 одноконечной коллекции входов, предоставление AD сбора данных DMA вход в демонстрационную функцию хранения приложений; 1 DDR2 SODIMM200 pin, Поддержка 533M/667M DDR2, поддержка 1G/2G/4G byte DDR2 notebook memory bar; Импульсный источник питания, сигнал более стабильный, рабочая температура ниже, надежнее.                   Описание функции платы разработки: Интерфейс внешней шины интерфейса FPGA поддерживает 8, 16, 32 и 64 битов шины данных, которые могут напрямую подключаться к ЦПУ, SDRAM, FIFO, чипу внешнего интерфейса и другим устройствам. Ниже приводится внутренний интерфейс платы разработки FPGA: Стандарт шины PCI EXPRESS X4 1,1, максимальная скорость приемопередатчика 1 ГБ/сек, полный слой TLP исходный код VHDL; Поддержка чтения конфигурации шины PCIE, записи конфигурации; Поддержка чтения и записи памяти PCIE bus; Поддержка PCIE bus 64 bit DMA read, DMA write; Поддержка внутреннего прерывания DMA и генерация внешнего входного прерывания шины; Поддерживает два пространства памяти PCI, размер 4M байт; Поддержка режима доступа к разъему PCI, длина разрыва от 4 до 32, длина двойного слова; Пользователь может самостоятельно определить идентификатор устройства и идентификатор производителя. Предоставьте исходный код для драйвера и программы тестирования под Windows 2000/XP, WIN7 32 и 64 бит. Выход 1 HDMI, выходной чип SIL9136-3HDMI интерфейса, поддерживает демонстрационный выход разрешения 1920X1080, а выходное изображение HDMI-от выхода ПК до кэша памяти DDR2, а затем выводит на интерфейс HDMI. 1 интерфейс AD, LTC1589AD чип сбора, поддержка 8 одноконечной коллекции входов, предоставление AD сбора данных DMA вход в демонстрационную функцию хранения приложений; 1 DDR2 SODIMM200 pin, Поддержка 533M/667M DDR2, поддержка 1G/2G/4G byte DDR2 notebook memory bar; Область применения: Промышленный сбор данных, a/d, d/a преобразование данных, обработка данных; Буфер данных PCI, шифрование данных; Промышленный контроль; Ниже приводится часть пользовательского блока: Чэнду институт оптоэлектронных технологий, CAS 29 электронный Отдел Чэнду Пекинская ColdFire независимая научно-исследовательская группа 30 электронный Отдел Чэнду 611 ВВС Чэнду Университет Нанкай Университет науки и техники Китая, Hefei Beijing golden eye Technology Co., Ltd. Beijing MEG Beit Co., Ltd. Колледж компьютерной информации, Университет электроники и технологий Чэнду Тяньцзинь ингберт аэрокосмической науки и техники Co ltd; Компания Changzhou Guoguang Data Communication Co., Ltd. Колледж машиностроения, шаньдунский университет; Государственный завод по производству желтой речной техники; 63 научно-исследовательский институт Нанкина; Suzhou Yi Di industrial control Co., Ltd. Harbin technical & Xiang Electronics Co., Ltd. Шэньчжэнь Гонконгский институт производства, исследований и исследований; Отдел электронной инженерии, Пекинский технологический институт; Beijing testing equipment Co., Ltd. Школа информационных технологий, Нанкинский технологический университет; Инженерный Университет ВВС, Сиань; Beijing three Ericsson Instrument Technology Co., Ltd. .... Производительность и совместимость, тест стабильности Тест платы разработки PXIE/CPCIE и обычная Загрузка: В тесте производительности используется режим максимальной передачи. Каждый размер блока DMA составляет 512K байт, согласно среднему расходу потока 60 секунд, Количество блоков DMA, передаваемых в течение одной секунды, рассчитывается. В дополнение к размеру блока DMA Полезная нагрузка (нагрузка данных) PCI-E влияет на производительность чтения и записи PCI-E. Общий набор микросхем ПК поддерживает 128 байт DMA 128 байт полезной нагрузки для чтения и записи, чтение и запись полезной нагрузки коэффициент использования DMA 82%, группа чипов ПК поддерживает 256 байт DMA для чтения и записи, может быть открыта в CMOS, улучшает производительность чтения, 256 байт полезной нагрузки считывает и записывает коэффициент использования DMA составляет 91%. Загрузка данных DMA составляет 128 байт. CPU операционная система DMA считывание (хост-память на карту) DMA запись (карта на хост-память) CORE-I5 XP 423M байт/сек 752M байт/сек   Нагрузка DMA данных составляет 256 байт. CPU операционная система DMA считывание (хост-память на карту) DMA запись (карта на хост-память) CORE-I3 WIN7 592M байт/сек 836M байт/сек
