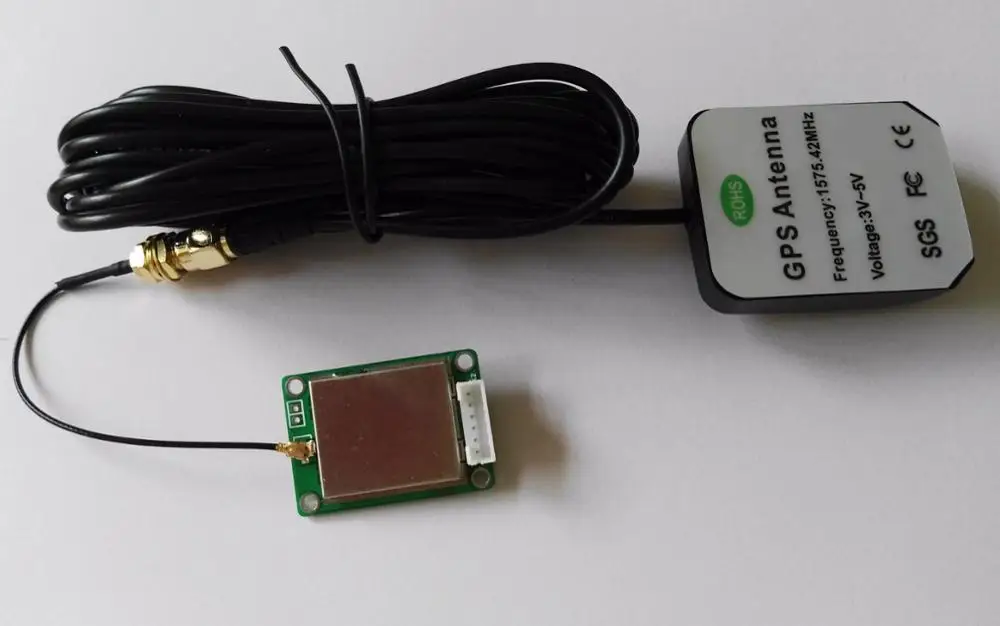

LC-GPS 02 (новая версия) использует оригинальный gps-модуль, предоставленный Trimble США, документ спецификации модуля PDF, профессиональное программное обеспечение для тестирования Trimble и расширение 6PIN.

6pin pin подключен к + 5V, GND, GND, TX, RX пяти футов может работать нормально, напряжение широкое V 4,2-5,5 V; также обеспечиваем 3,3 V источника питания интерфейс... Condor module .. Trimble обеспечивает производительность в настоящее время является высшим уровнем gps-чипа, модуль имеет следующие характеристики: верхнее положение, лучшие компоненты и высочайшие стандарты качества продукции. Независимо от того, какое оборудование вы используете, оно сделает вас удовлетворенным, и оно того стоит!

Точность позиционирования высокого уровня, траектория движения в целом гладкая и эффективная чувствительность высокая. Коммуникационная способность против помех сильна; Громкость небольшая, высокочастотные компоненты и печатная плата имеют защиту сигнала, производительность позиционирования стабильна и надежна! Мощный вычислительный процесс, который обеспечивает точное позиционирование в городах, каньонах и лесах.

Чтобы сравнить производительность аналогичных продуктов, лучший способ-сравнить их силу сигнала и время нахождения при условии слабого сигнала!

Он обеспечивает TTL уровень вывода данных, отличную производительность, широкий спектр приложений, может быть разработан, может использоваться в автомобилях, может использоваться в фотографических координатах, и так далее, микроконтроллер, рычаг, ноутбук и так далее могут быть разработаны и использованы.

Основные характеристики
GPS L1 Частота, C/A кодовый приемник
Выход и вход NMEA
Функция SBAS (WAAS, EGNOS)
Функция AGPS
Скорость обновления до 10 Герц
Выход времени PPS
В нескольких спецификациях и вариантах интерфейса
232 уровня выхода, NMEA0183 стандартные данные

Спецификация производительности
Скорость обновления... . 1 Герц (по умолчанию), до 10 Герц

Точность
Положение ......... 2 метра
Высота ......... <3 м
PPS:... 25 наносекунд

Захват
Для возврата... <2 секунды
Нагревается .......... .<2 секунды
Теплый ......... 35 секунд
Холодно... 38 секунд

Чувствительность
Последующие действия ......... -160 дБм
Catch ......... -146 дБм

Динамический
Ускорение.... . 2g
Скорость ......... 515 м/с (ограничение COCOM)

Характеристики электрического интерфейса
Серийный интерфейс
UART ......... 2,8 V TTL уровня
Соглашение... NMEA
Сообщение ......... .. GGA, GSA, GSV, RMC (по умолчанию)
Скорость передачи данных по умолчанию ...... 9600, 8-N-1

Интерфейс PPS
Уровень ......... .. 2,8 V TTL уровня
Ширина импульса... Настраиваемый 4 микросекунды

Основной источник питания
Уровень постоянного тока... 3 V до 3,6 V
Энергопотребление ............ <37 мА типичный 20 с

Аварийный источник питания
Уровень постоянного тока... 2 V to 3,6 V
Энергопотребление.... .. 5 A типичный 20 C

Экологические характеристики
Температура
Запуск ......... .. -40 градусов C до + 85 градусов C
Магазин ...... .. -55 градусов C до + 105 C
Влажность... .. От 5% до 95% без конденсации 60 C

Вибрация
От 5 Гц до 20 Гц... 0,008 g3/Гц
20 Гц до 100 Гц... 0,05 g3/Гц
От 100 Гц до 900 Гц... -3 дБ/октава

Физические характеристики
Размер ......... 35 мм X25 мм

Применимо ко всем видам полей, включая навигацию, мониторинг транспортного средства, портативную навигацию, мобильный телефон Встроенный gps-навигационный модуль, PDA GPS модуль, MP4 + GPS модуль, автоматические продукты вождения, часы, портативное персональное навигационное оборудование, маленькое туристическое трековое записывающее оборудование, автомобильный PMP, Автомобильная Мультимедийная система, И приложения для рисования, такие как встроенные навигационные продукты. Может также использоваться в простых продуктах синхронизации времени.

Прочая информация

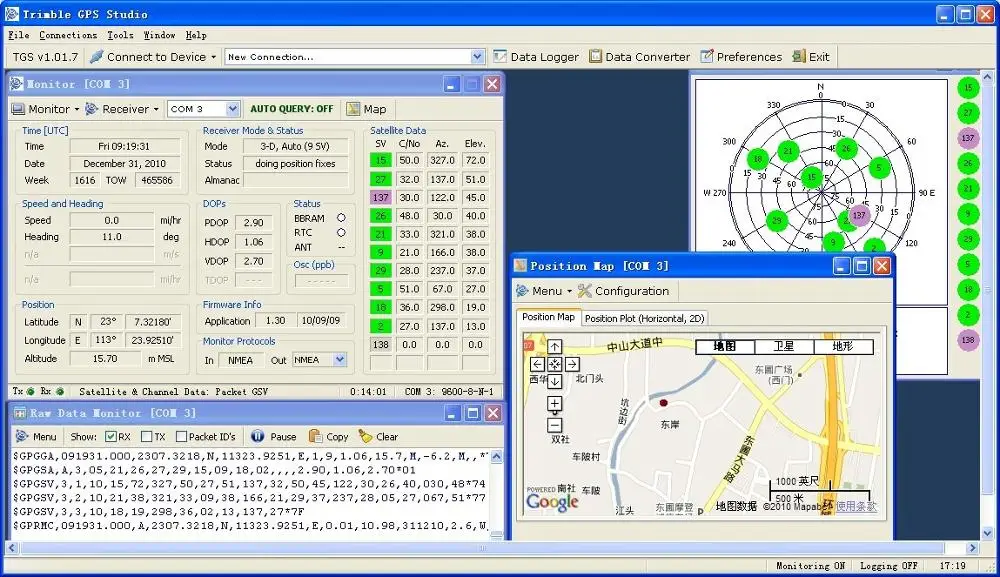

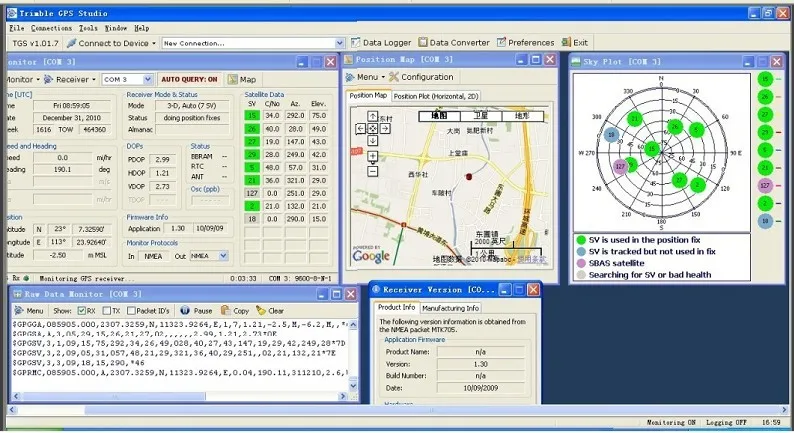

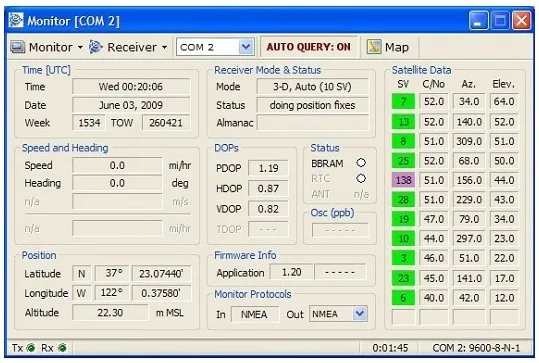

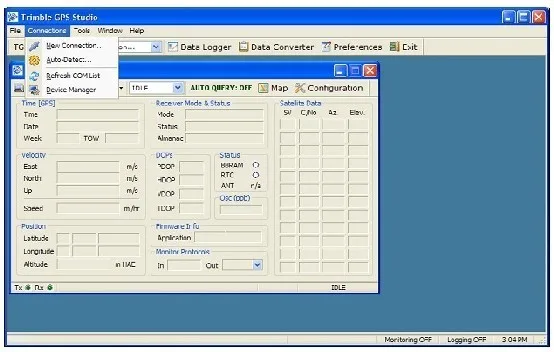

Изображения, снятые в процессе тестирования модуля LC-GPS, являются следующими, что позволяет понять рабочие принципы и производительность модуля LC-GPS (отправка данных, тестирование программного обеспечения и т. Д.)

Широкий диапазон напряжения: основного источника питания + 4,2 V ~ + 5,5 V, и РТК источника питания готово.

Модуль обеспечивает уровень TTL/232 уровень, свободный выбор, удовлетворяет ваши потребности DIY!

Наш 232 IC преобразования импортируется! Абсолютная гарантия качества материала!
