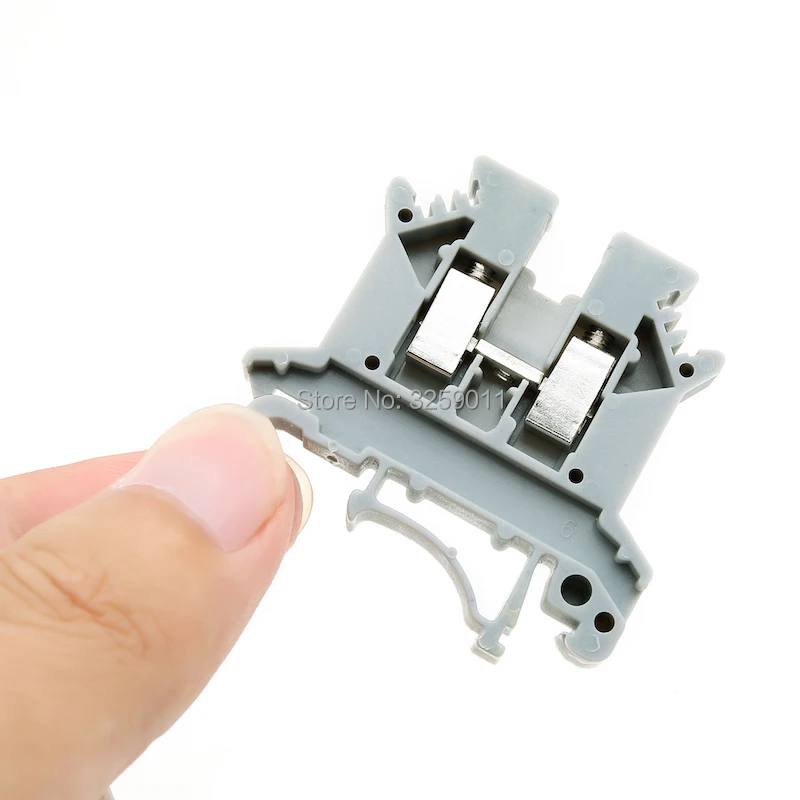

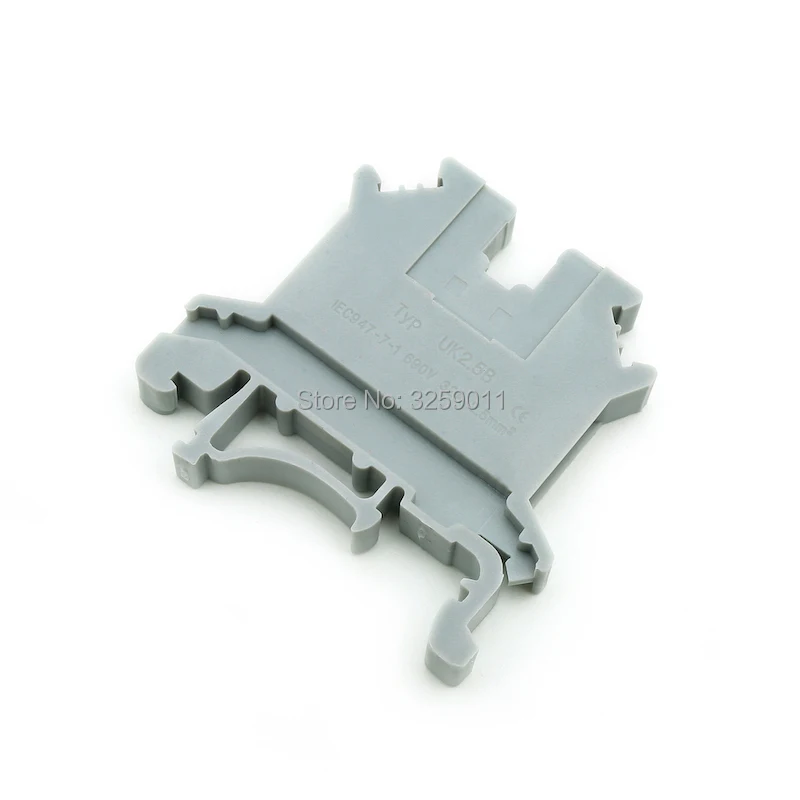

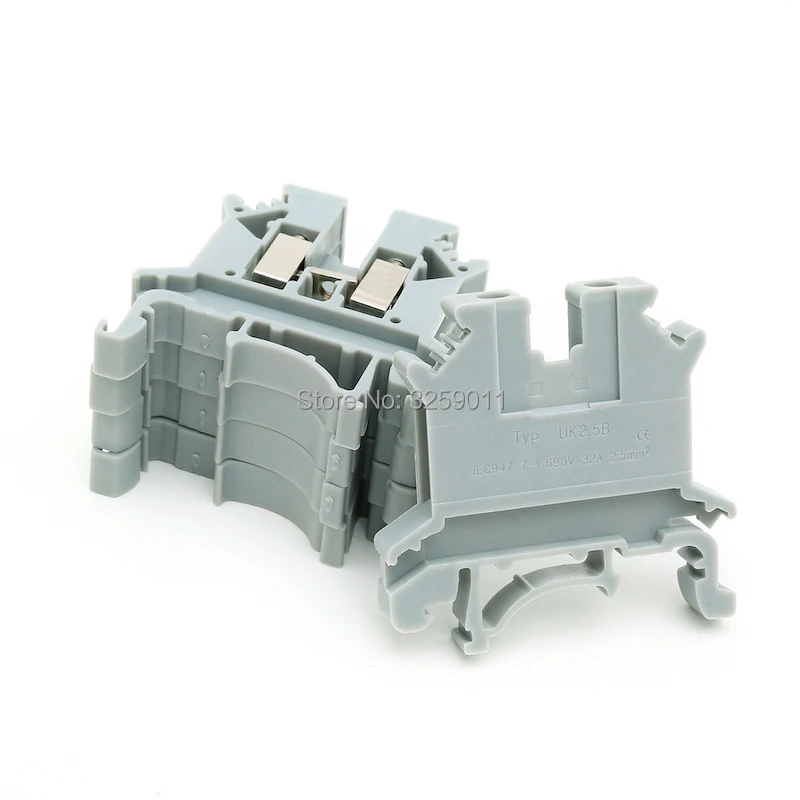

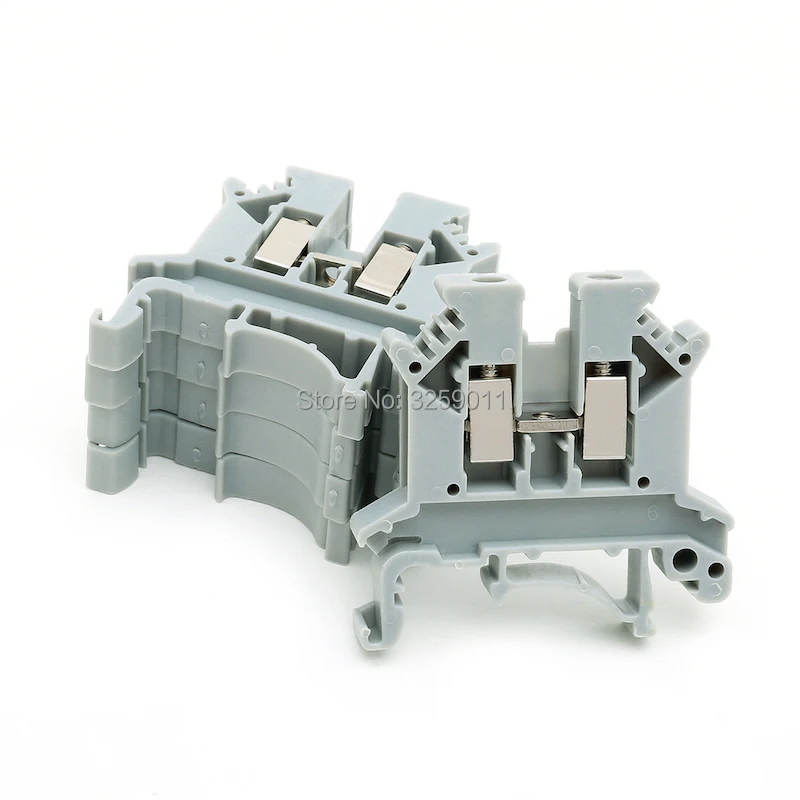

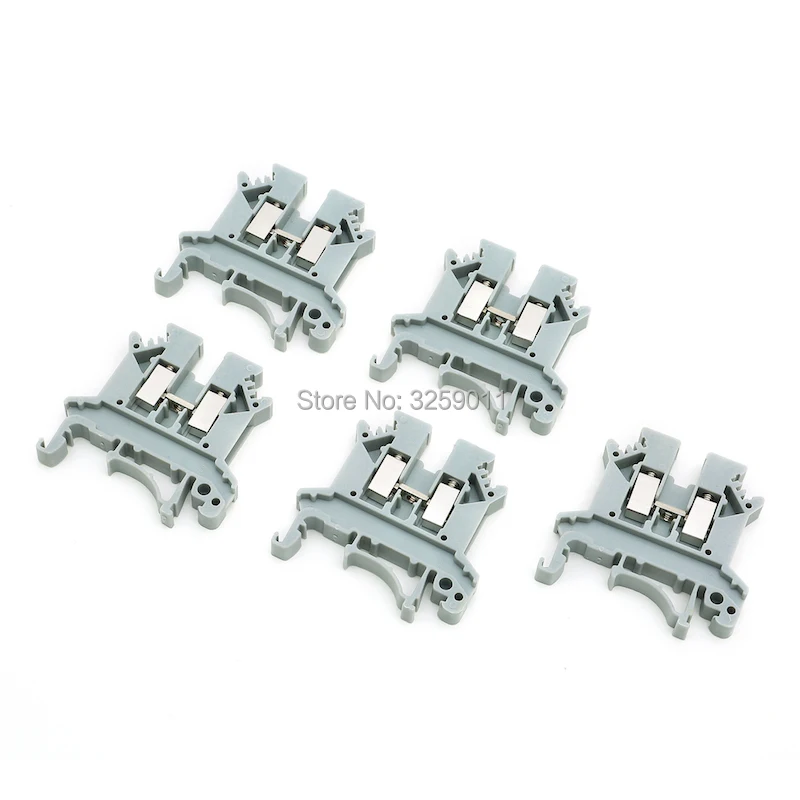

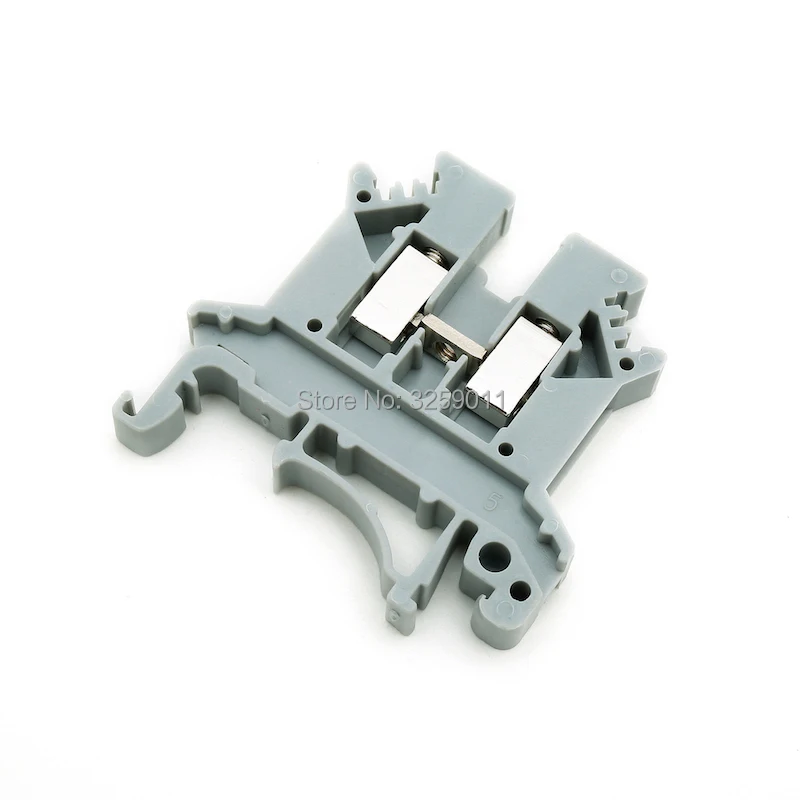

Соединительная Клеммная колодка для проводов 1 шт. компоненты из чистой меди

Соединительная Клеммная колодка для проводов 1 шт. компоненты из чистой меди

Количество уровней 1

Количество точек 2

Потенциалы 1

Номинальное сечение 2,5 мм и sup;2;

Цвет Серый

Изоляционный материал PA

Оценка воспламеняемости согласно UL 94 V0

Номинальная при скачках напряжения 8 кВ

Степень загрязнения окружающей среды 3

Категория перенапряжения III

Изоляционный материал группа Я

Максимальная мощность рассеивания для номинального состояния 0,77 W

Номинальный ток I_N 24 В

Номинальное напряжение U_N 690 V

Обувь с открытыми боковинами и панели Да

Защита от ударов спецификаций IEC 60529:2001-02

Задняя сторона для защиты руки Гарантия

Защита для пальцев Гарантия

Результат тестирования напряжения от перенапряжения Тесты прошло

При скачках напряжения испытательное заданное значение 9,8 кв

Результат испытания на напряжение, Выдерживаемое при напряжении Тесты прошло

Мощность Частота Выдерживает напряжение 1,89 кв

Результат теста на механическую стабильность клеммных точек (5 проводников) Тесты прошло

Из-за циклов тест на подсоединение Тесты прошло

Циклов тест на подсоединение скорость вращения 10 об/мин

Циклов тест на подсоединение поворачивается 135

Поперечное сечение проводника для испытания на изгиб/вес 0,2 мм & sup;2; /0,2 кг

2,5 мм & sup;2; /0,7 кг

4 мм & sup;2/0,9 кг

Результат испытания на растяжение Тесты прошло

Тест на растяжение сечения проводника 0,2 мм & sup;2;

Растягивающее усилие заданное значение 10 N

Тест на растяжение сечения проводника 2,5 мм и sup;2;

Растягивающее усилие заданное значение 50 N

Тест на растяжение сечения проводника 4 мм и sup;2;

Растягивающее усилие заданное значение 60 N

Результат плотно прилегающей поддержки Тесты прошло

Плотное облегание по Перевозчик NS 32/NS 35

Заданное значение 1 N

Результат испытания на падение напряжения Тесты прошло

Требования, падение напряжения ≤ 3,2 мВ

Результат теста на повышение температуры Тесты прошло

Защита от короткого замыкания стабильность результата Тесты прошло

Проводник поперечного сечения короткого замыкания тестирования 2,5 мм и sup;2;

Кратковременный ток 0,3 ка

Проводник поперечного сечения короткого замыкания тестирования 4 мм и sup;2;

Кратковременный ток 0,48 ка

Следствием термического тест Тесты прошло

Доказательство тепловых характеристик (игольчатое пламя) Эффективная продолжительность 30С Отсчетом

Относительный индекс температуры изоляционного материала (Elec., UL 746 B) 130 °C

Индекс температуры изоляционного материала (DIN EN 60216-1 (VDE 0304-21) 130 °C

Применение статического изоляционного материала в холодной воде -60 °C

Поведение в огне Для железнодорожных транспортных средств (DIN 5510-2) Тесты прошло

Метод испытания на пламя (DIN EN 60695-11-10) V0

Индекс кислорода (DIN EN ISO 4589-2) > 32%

NF F16-101, NF F10-102 класса I 2

NF F16-101, NF F10-102 класс F 2

Воспламеняемость поверхности NFPA 130 (ASTM E 162) Прошли

Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) Прошли

Токсичность дымового газа NFPA 130 (SMP 800C) Прошли

Калориметрический теплоотвод NFPA 130 (ASTM E 1354) 28 МДж/кг

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R22 HL 1 - HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R23 HL 1 - HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R24 HL 1 - HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R26 HL 1 - HL 3

Ширина 6,2 мм

Ширина крышки 1,5 мм

Длина 42,5 мм

Высота NS 35/7,5 42 мм

Высота NS 35/15 49,5 мм

Высота NS 32 47 мм

Способ подключения Резьбовое соединение

Проводник поперечного сечения твердых мин. 0,2 мм & sup;2;

Твердое сечение проводника Макс. 4 мм и sup;2;

Сечение проводника AWG min. 24

Сечение проводника AWG Макс. 12

Проводник поперечного сечения гибкий мин. 0,2 мм & sup;2;

Проводник поперечного сечения гибкий Макс. 2,5 мм и sup;2;

Минимальный сечение проводника AWG, гибкий 24

Максимальный сечение проводника AWG, гибкий 14

Проводник поперечного сечения гибкий, с наконечником без пластиковой муфты мин. 0,25 мм & sup;2;

Проводник поперечного сечения гибкий, с наконечником без пластиковой муфты Макс. 2,5 мм и sup;2;

Проводник поперечного сечения гибкий, с наконечником с пластиковой муфтой мин. 0,25 мм & sup;2;

Проводник поперечного сечения гибкий, с наконечником с пластиковой муфтой Макс. 1 мм и sup;2;

2 Проводника с таким же поперечным сечением, твердые мин. 0,2 мм & sup;2;

2 Проводника с таким же поперечным сечением, твердое максимальное. 1 мм и sup;2;

2 Проводника с таким же поперечным сечением, Многожильная мин. 0,25 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный Макс. 1 мм и sup;2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, мин. 0,5 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный, двойной наконечник с пластиковой втулкой, Макс. 1,5 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный, наконечник без пластиковой втулки, мин. 0,25 мм & sup;2;

2 Проводника с таким же поперечным сечением, многожильный, наконечник без пластиковой втулки, Макс. 1 мм и sup;2;

Подключение в асс. Со стандартным UL

Сечение проводника AWG min. 30

Сечение проводника AWG Макс. 12

Длина зачистки 7 мм

Внутренний цилиндрический датчика A3

С винтовой резьбой M3

Моментом затяжки, мин 0,6 нм

Затяжки max 0,8 нм
