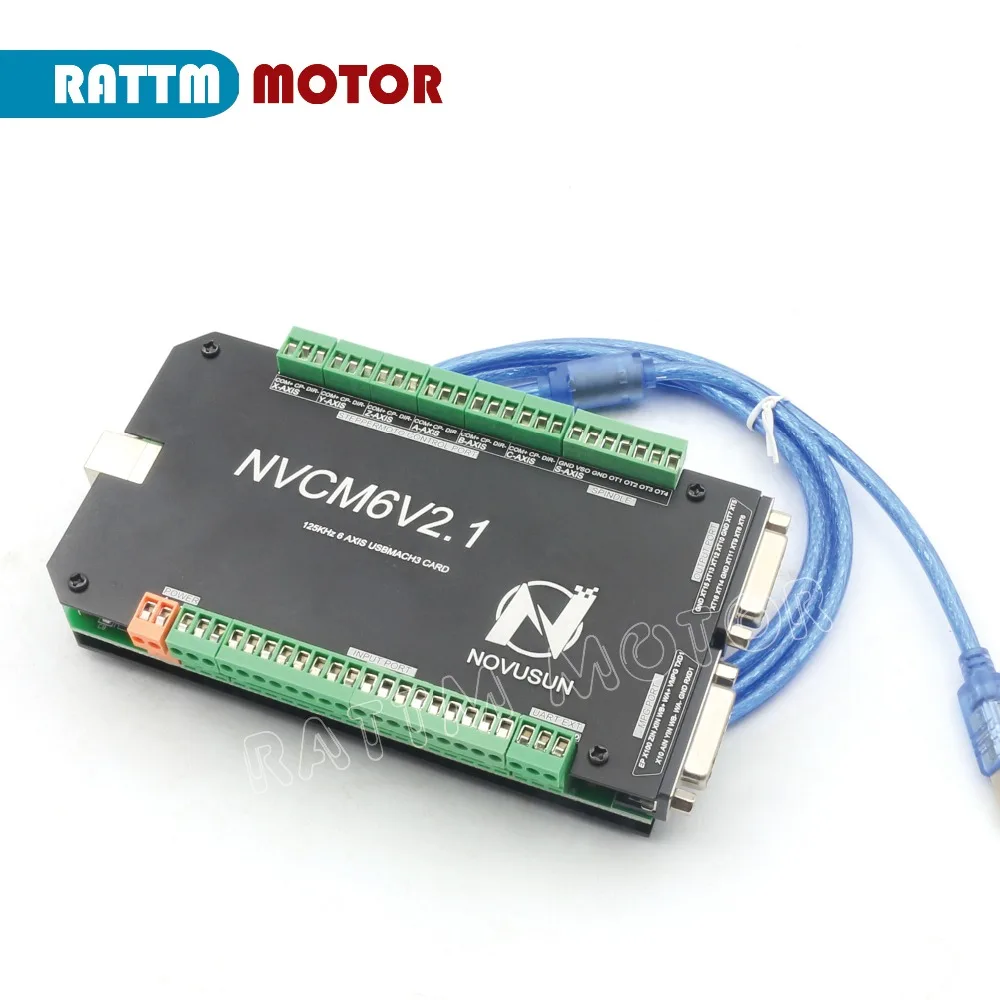

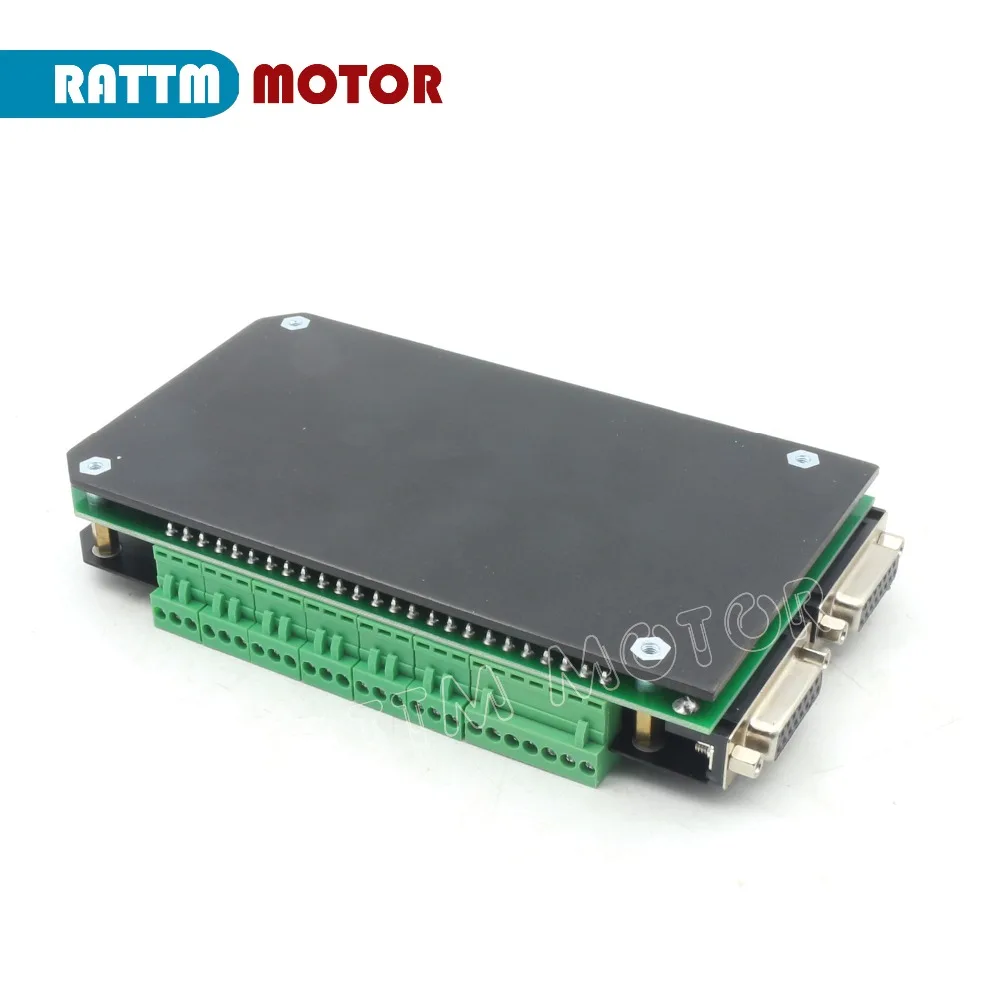

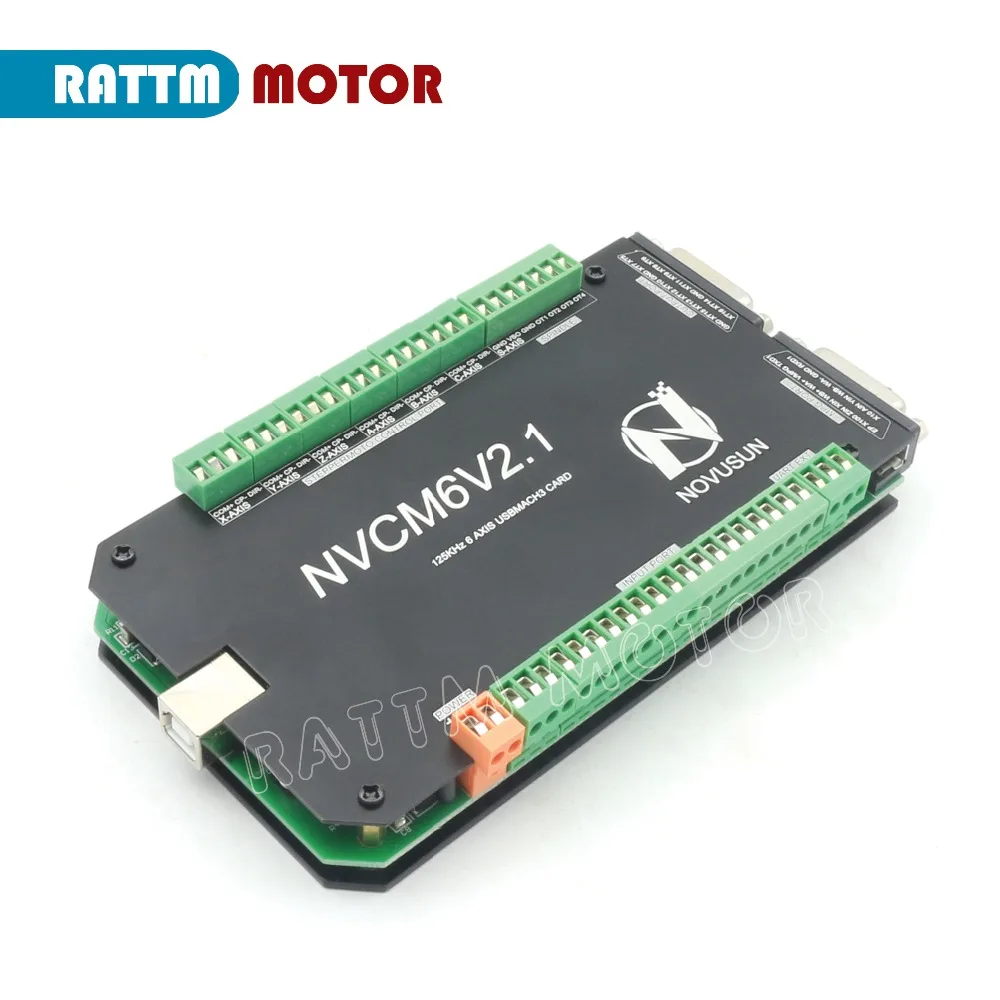

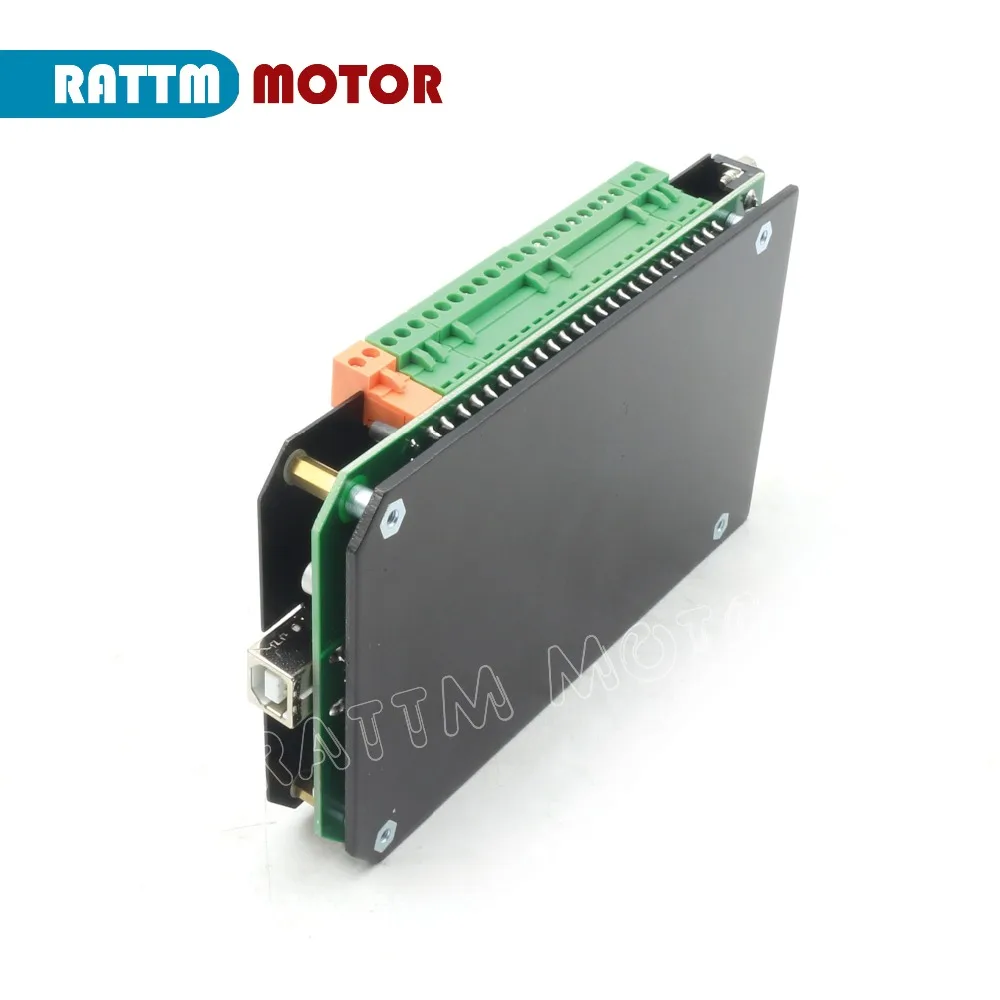

Устройство управления ЧПУ 6 осей NVCM6V2.1 125 кГц MACH3 USB карта движением для

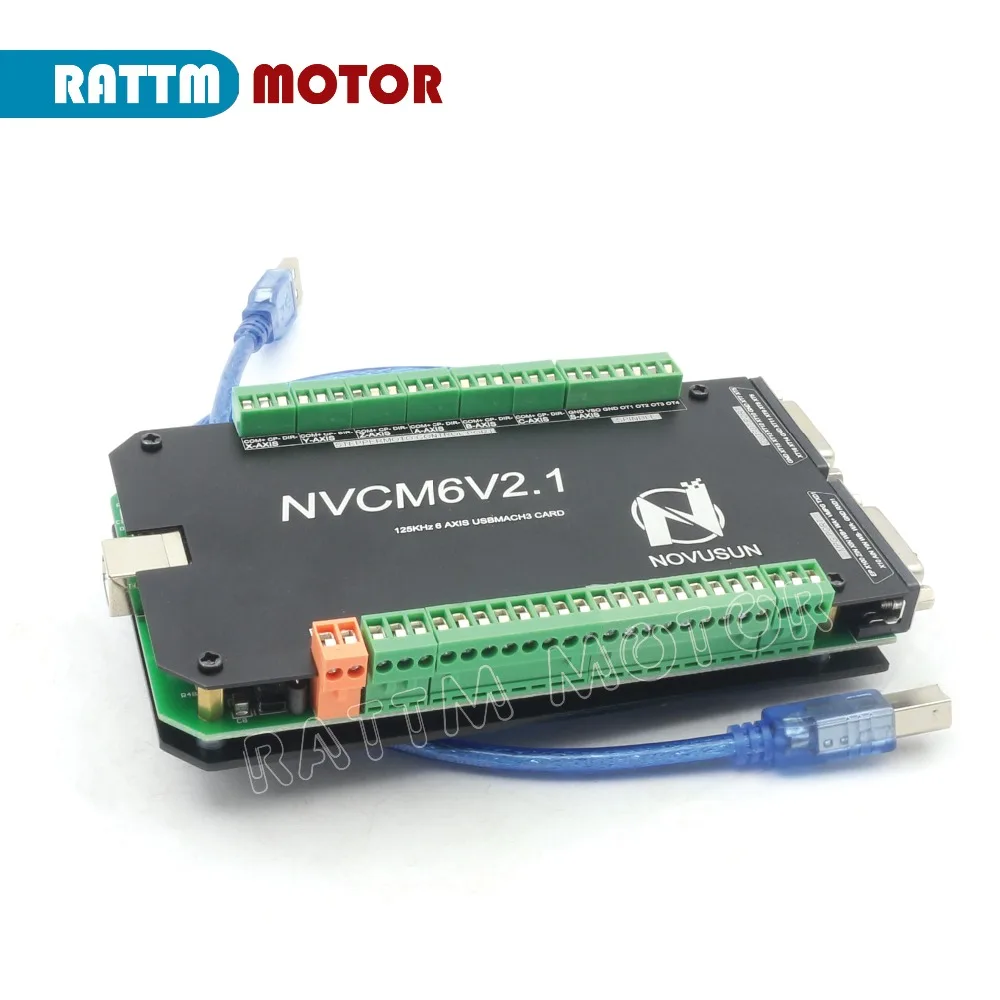

Посылка включает в себя:

• (1 шт.);6 Перемещение по оси125 кГц NVCM6V2.1USBMach3 движения Управление карты
• USB кабель (1 шт.);
• Руководство на английском языке будет отправлено на вашу электронную почту

Квадрокоптер с 6 осямиNVCM6V2.1 Mach3 USB карта управления движением

1. Производительность параметр

1) Поддержка USB;

2) 16 портов фотоэлектрический изолированный входной интерфейс;

3) 16 портов фотоэлектрический изолированный выходной интерфейс;

4) 1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);

5) может поддерживать 6 с одноосным шаговым системы maxisim, 125 кГц импульсный выход для каждой оси;

6) чип управления движением руки;

7) основным устройством является 12V-32VDC источник питания, ток должен быть ВЫШЕ 1А;

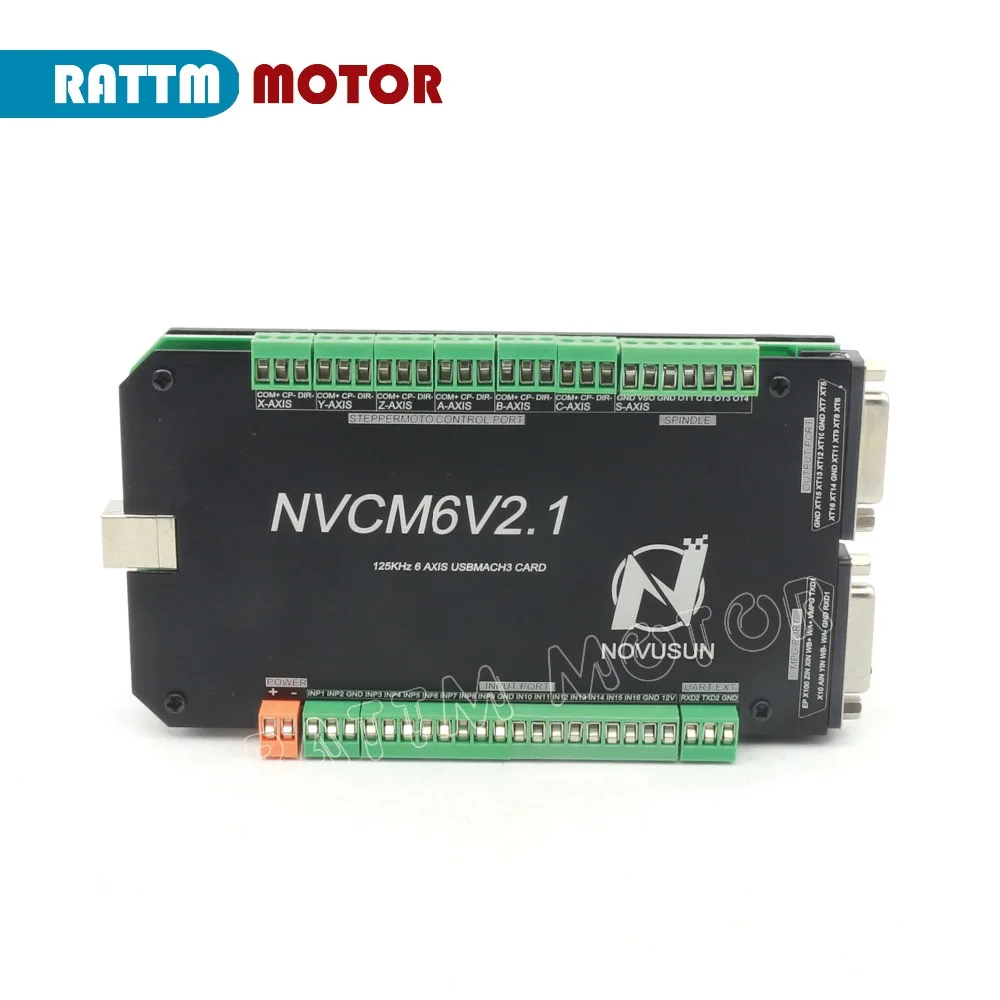

2. Определение и метод подключения продукта

Подключение контроллера включает в себя интерфейс источника питания, интерфейс подключения USB, выходной интерфейс шагового/серводвигателя, выходной интерфейс управления шпинделем, эстоп и ограниченный переключатель, а также входной интерфейс настройки инструмента и так далее. Теперь мы описываем их в деталях, как показано ниже.

2,1 USB Порты и разъёмы

Обозначенное положение NO1-это порт USB, Mach3 подключается к этой плате через порт USB.

2,2 основной Мощность Вход

No.1 клеммный блок является основным входным интерфейсом питания, Требуется вход 12-40 В/выше 20 Вт. Есть шелкография "+" и "-", см. На картинке, левый терминал

«+» И правый терминал-«-».

2,3 предельный/домашний/эстоп/входной порт зонда

Обозначенное положение № 3-это входной порт, они являются оптическим изолированным входным интерфейсом. В Шелкография INP1,INP2, GND, INP3, INP4, INP5, INP6, INP7, INP8, INP9, GND, IN10, IN11, IN12, IN13, IN14, IN15, IN16, GND, 12 В на плате Подключите к PIN1-16 станка 3.

2,4 последовательный интерфейс расширения

Помечено No.4 позиция является последовательным интерфейсом расширения, мы можем расширить некоторые другие оборудования из этого интерфейса. Определение порта-RXD, TXD, GND слева направо.

2,5 портом MPG

Помеченный No.5 postion интерфейс является MPG портом.

2,6Универсальный интерфейс вывода 2

Отмеченный No.6 универсальный выходной интерфейс 2, этот тип порта DB15, OUT5-OUT16 закреплены на этом порту.

3. Интерфейс управления шаговым двигателем

Отмеченные No.8 6 осей шагового двигателя контроллера порта, они X/Y/Z/A/B/C слева направо, штырь каждой оси определяется как COM +/CP-/DIR-слева направо, метод проводки см. Как сильфоны:

4. Выход управления шпинделем

Мы определяем интерфейс слева: GND1 (Выход GND),VSO(0-10V регулируемый выход скорости),OT1, OT2, OT3, OT4.

Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделем и соединение инвертора показали, что ниже изображение и DCM закрыты, нужно только подключить один порт.
