Новый дизайн Mach3 5 осевой ЧПУ контроллер секционной платы для фрезерного станка с

Новый дизайн Mach3 5 осевой ЧПУ контроллер секционной платы для фрезерного станка с

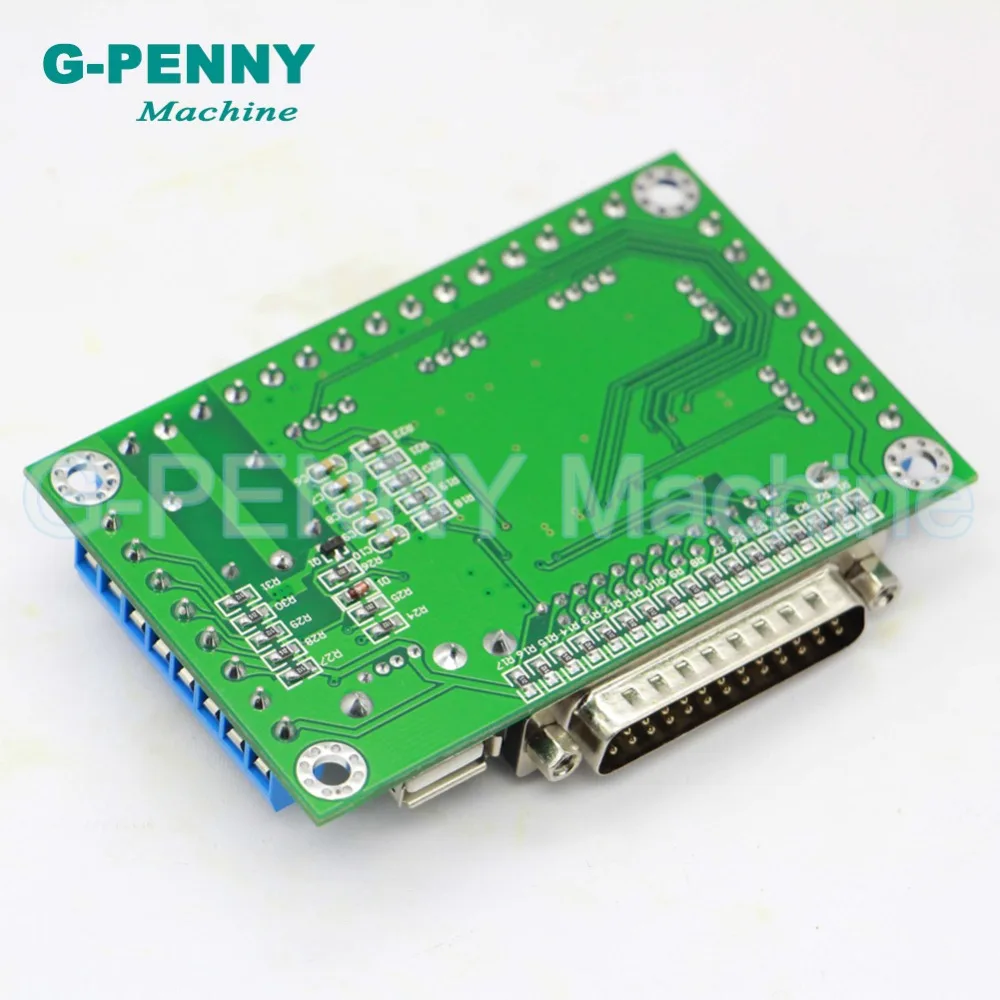

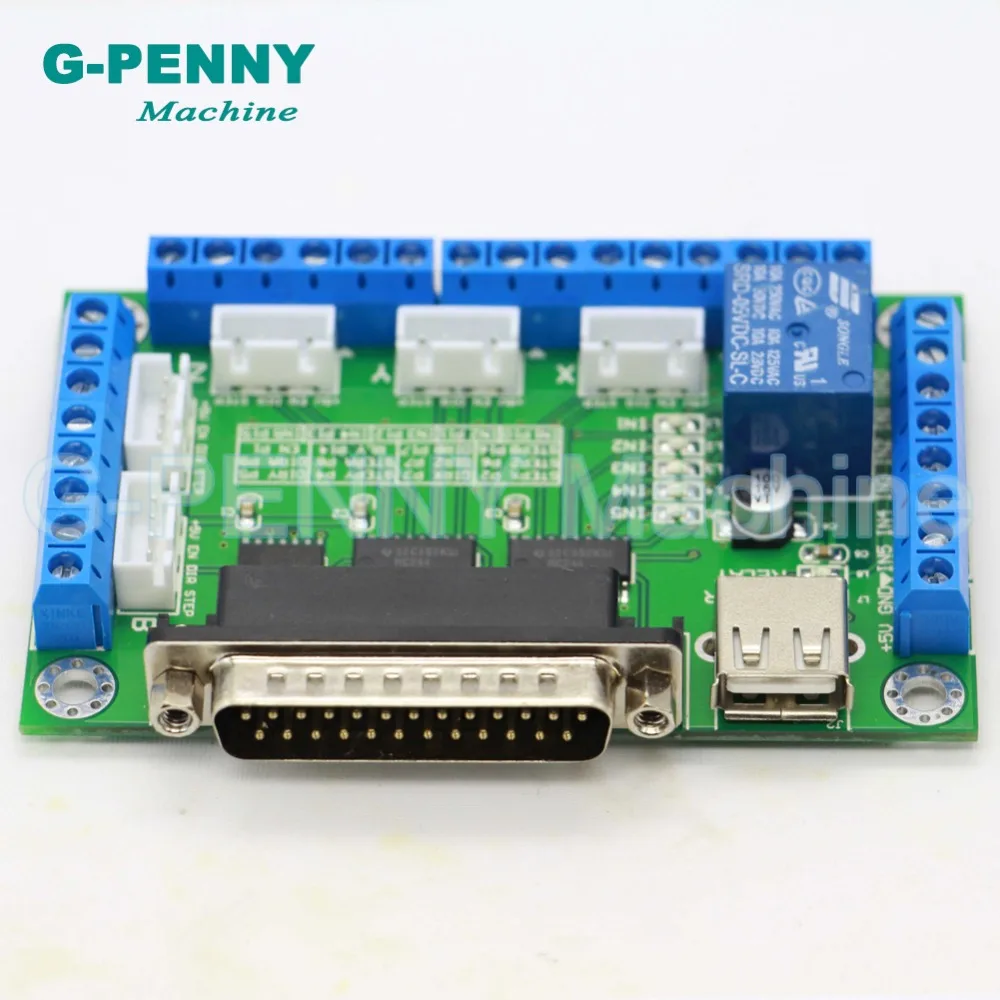

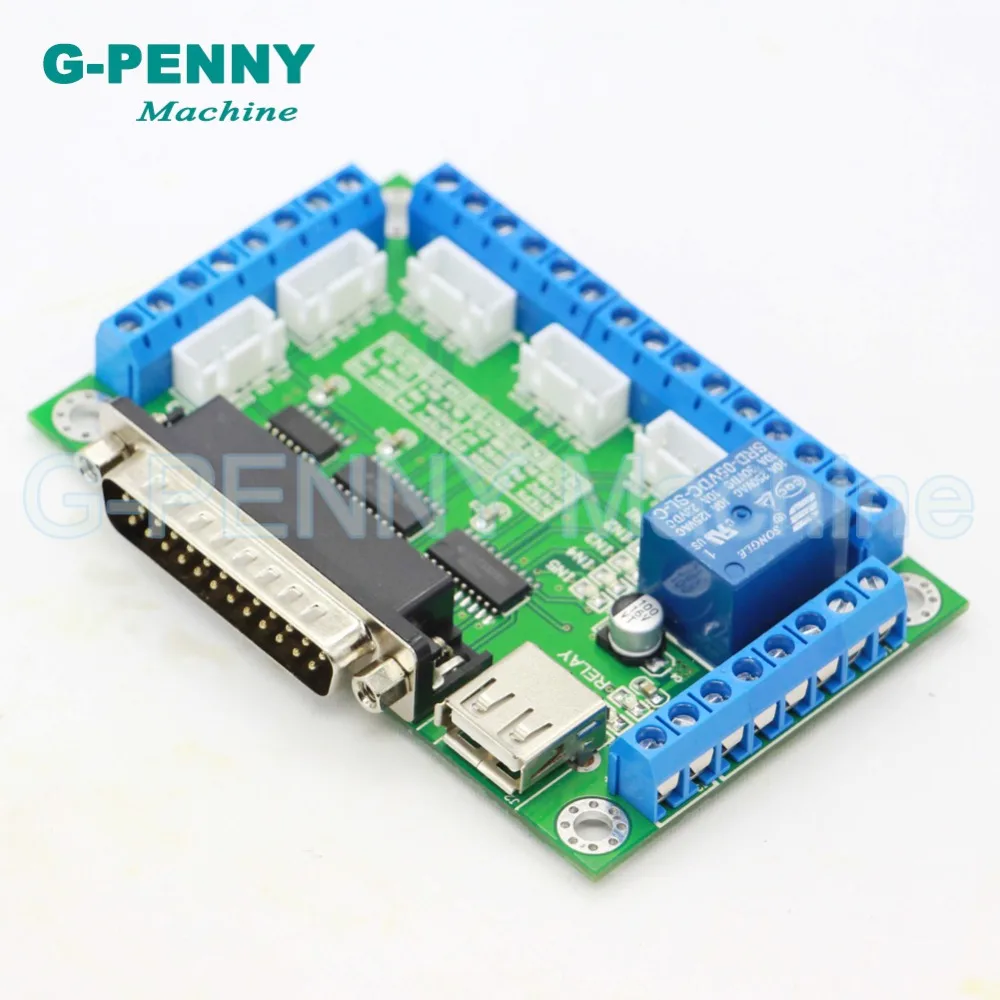

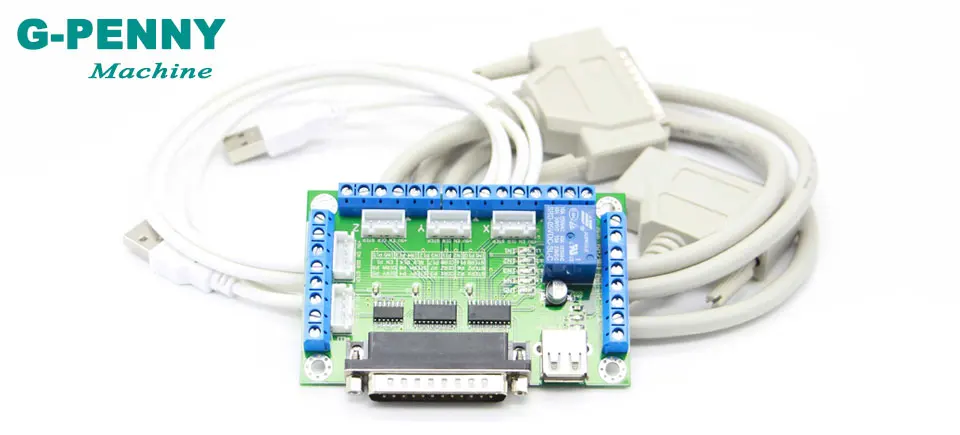

1 шт. x 5 Axis MACH3 Breakout Board

1 шт. х USB кабель

1 шт. x параллельный кабель

Описание:

• Поддержка программного обеспечения MACH3;

• Приводит все параллельные передачи данных все 12 выходных контактов, которые могут управлять пятью шаговыми двигателями;

• С 5-полосным входным интерфейсом вы можете получить доступ к ограничительному переключателю и аварийному выключателю, сбросить, на ноже и тому подобное;

• 5 светодиодов указывают на состояние входов;

• 12A с управлением реле, нормально открывающимся, нормально закрытым проводом, удобным проводом;

• Источник питания с 5 В USB источником питания или внешним источником питания, легкий доступ к внешнему источнику питания;

• Внешний привод обеспечивает усиление сигнала, фильтрацию, улучшенную обработку;

• Импульсный сигнал, формирование сигнала направления, увеличение нагрузки, скорость передачи данных до 10 Мбит/с;

• Выходные контакты с расширением интерфейса, вы можете использовать 2,54 мм штырьковые заголовки или 2,54 мм XH сиденья

25-контактный параллельный контроль портов определяется следующим образом:

• PIN1 EN: включить контрольный сигнал

• PIN2 шаг: A (1-я ось) импульсный сигнал

• PIN3 DIRX: A (1-я ось) сигнал направления

• PIN4 шаг: B (2-я ось) импульсный сигнал

• PIN5 DIRX: B (2-я ось) сигнал направления

• PIN6 шаг: C (3-я ось) импульсный сигнал

• PIN7 DIRX: C (3-я ось) сигнал направления

• PIN8 шаг: D (4-я ось) импульсный сигнал

• PIN9 DIRX: D (4-я ось) сигнал направления

• PIN10 в 1: входной порт 1

• PIN11 в 1: входной порт 2

• PIN12 IN3: входной порт 3

• PIN13 IN4: входной порт 4

• PIN14 RLY: порт управления реле

• PIN15 LIMIT5: входной порт 5

• PIN16 шаг: E (5-я ось) импульсный сигнал

• PIN17 DIRX: E (5-я ось) сигнал направления

• PIN18-25 GND: сигнал заземления

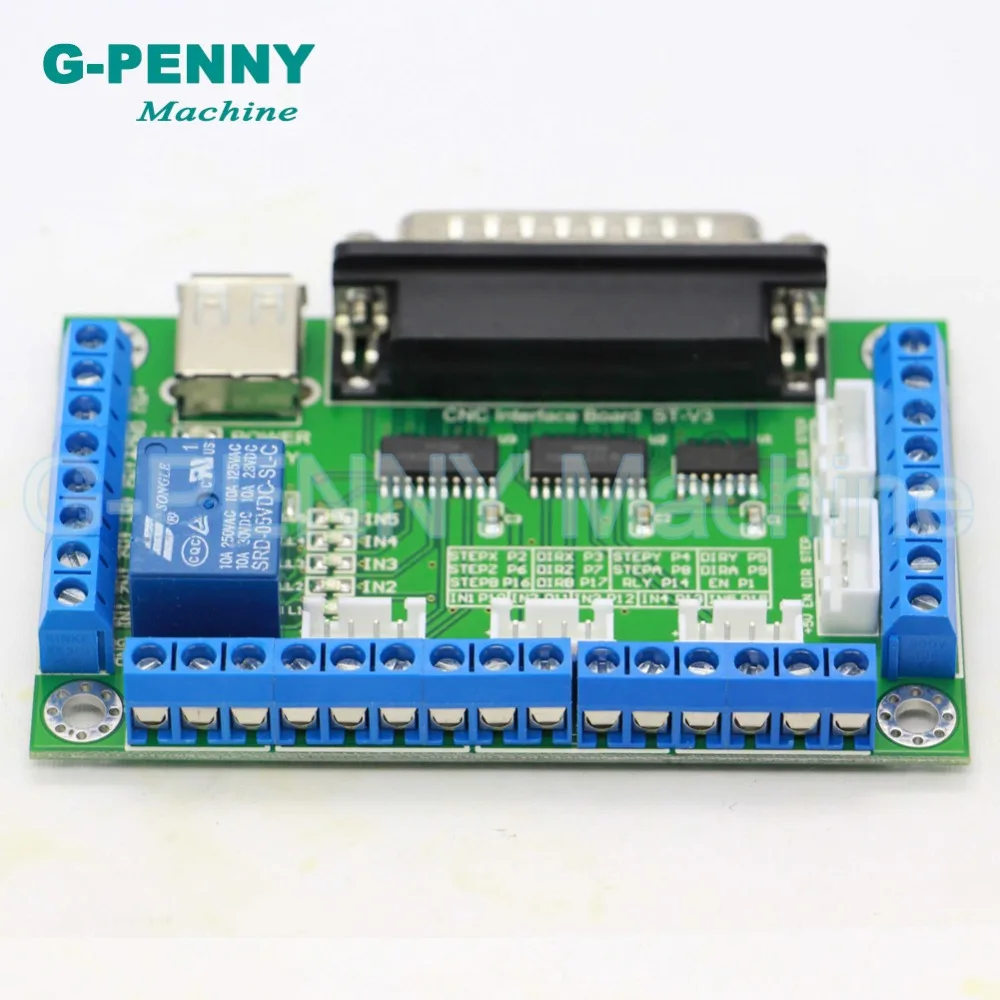

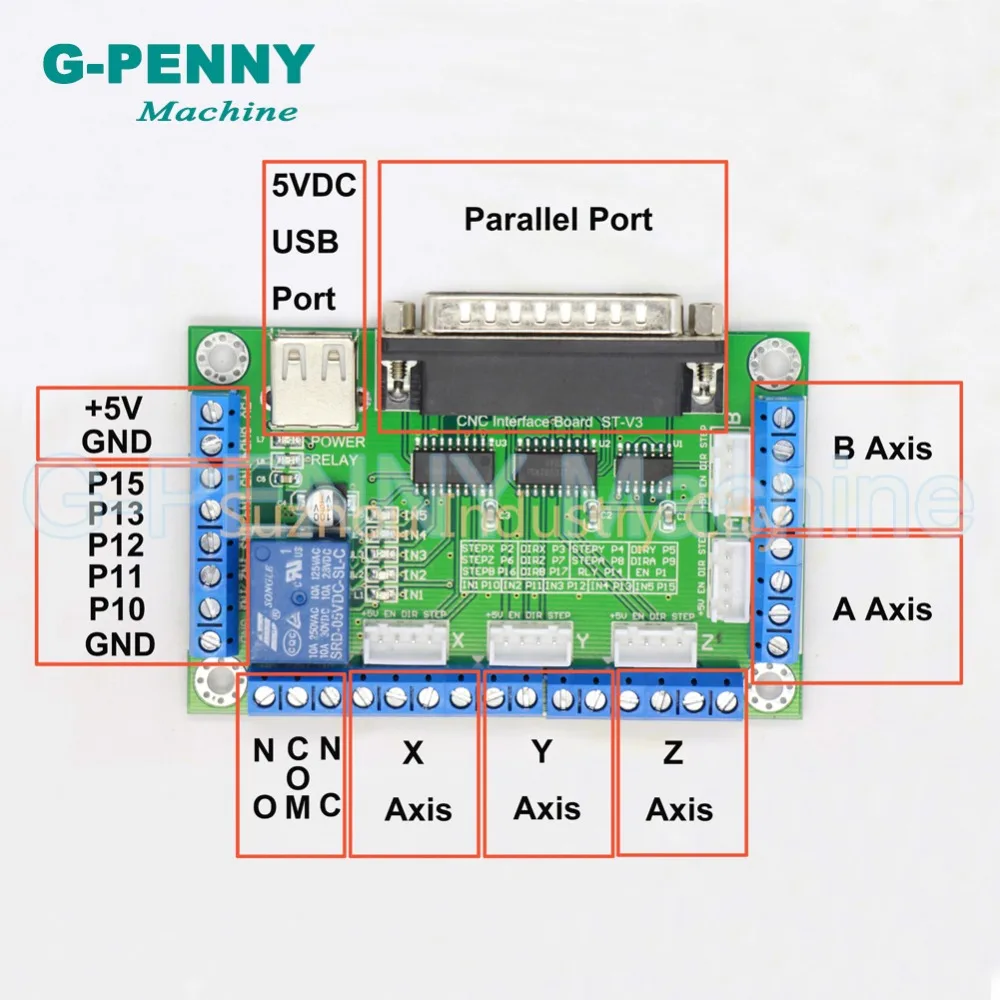

Схема проводки:

Описание терминала:

• Параллельный порт: Подключение порта связи DB 25PIN в компьютере.

• Порт USP: подключение USB в компьютерном источнике питания 5 В.

• + 5 В: подключение питания 5 В снаружи.

• GND: Подключение GND извне, общий GND с usb-портом.

• IN5: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• IN4: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• IN3: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• IN2: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• В1: внешний ограниченный входной порт, вытяжка и низкая мощность индикации света в нем.

• НЕТ: обычно открытое соединение, когда P14 имеет низкий уровень мощности, оно подключается к COM.

• COM: общий порт для реле.

• NC: обычно закрытое соединение, когда P14 имеет низкий уровень мощности, оно не подключается к COM.

• + 5 В: 5 В выходной порт, подключение оптопары анода в драйвере.

• EN: включить выходной порт, стандарт уровня мощности TTL.

• DIR: выходной порт направления, стандарт уровня мощности TTL.

• Шаг: импульсный выходной порт, стандарт уровня мощности TTL.

Меры предосторожности во время использования:

• Использование окружающей среды во избежание попадания масла, пыли и коррозионных газов.

• Обратите внимание, что обеспечивает хорошую вентиляцию.

• Поскольку пластина привода не герметична, будьте осторожны, чтобы не попадать в металлическую стружку и пыль, которые вызывают короткое замыкание.

• Подключите питание, мы должны обратить внимание, чтобы увидеть положительную и отрицательную отметку, поэтому положительный и отрицательный выбор неправильного сожженного диска.

• Определите правильность подключения перед тестированием мощности.
