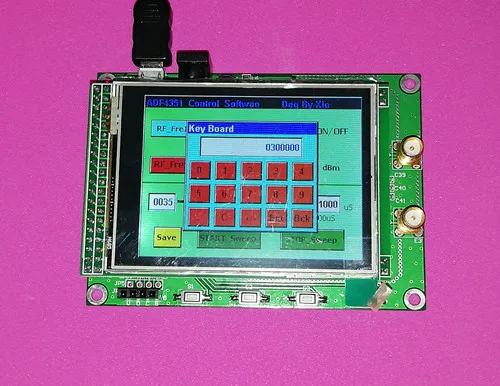

Для модуля ADF4350 ADF4351 TFT цветной сенсорный экран STM32 Частотный источник

Для модуля ADF4350 ADF4351 TFT цветной сенсорный экран STM32 Частотный источник

AМодуль цветного экрана DF4350/ADF4351

ADF4350 модуль 69,99 $ (доставка по умолчанию)

ADF4351 модуль 76,88 $

1. Характеристики модуля:

1, ADF4350/ADF4531 модуль является старшим инженером для сборки, полностью относятся к официальной версии дизайна; Внешний вид PCB, макет и дизайн является разумным, внимание материала;

2, Диапазон выходной частоты: 138M-4,4G (ADF4350), 35M-4,4G (ADF4351);

3. Модуль может управляться: Управление выходным переключателем RF и контроль выходной мощности;

4, ключевая функция: 1, FSK (самый быстрый обрабатывающий сигнал 10 мс); 2, переключатель RF выход; 3, ключевая Частота развертки (одиночная Частота развертки); 4, контроль частоты развертки (частота развертки цикла);

5. Режим электропитания: блок питания 5 В, может быть напрямую питается от USB;

6, цветной дисплей, управление сенсорным экраном, может достигать точечной частоты, частоты развертки.(Специальный совет: рекомендуется не разрывать защитную пленку на экране, потому что сенсорный экран является резистивным экраном, и царапины приведет к поломке сенсорной функции.).

7Справочная информацияОфициальный модульДизайн

8Модуль имеет функцию сохранения для хранения и установки параметров.

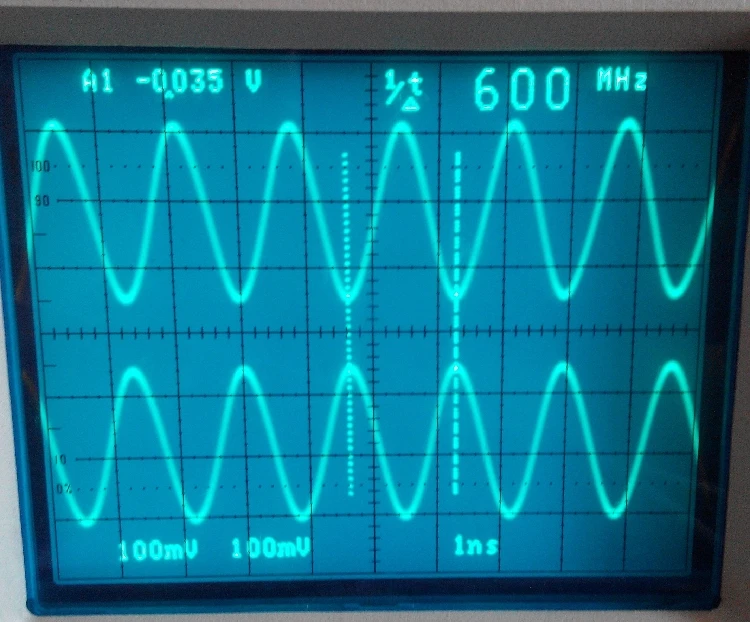

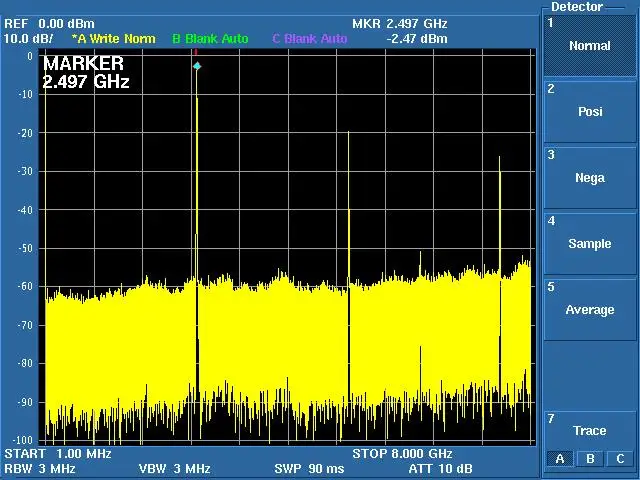

ДваИзмеренная Форма волны модуля:

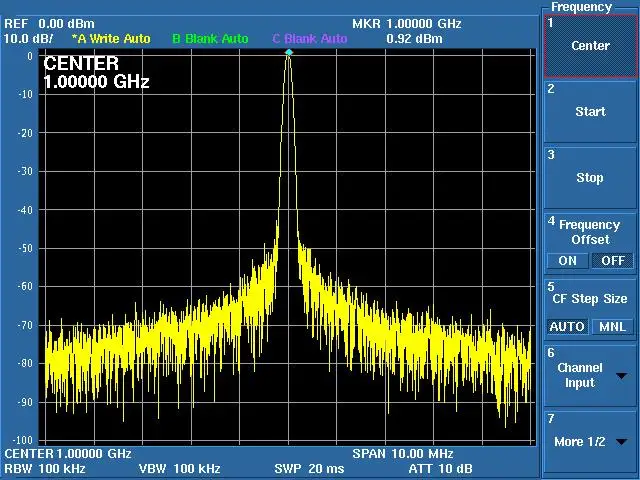

1 ГГц

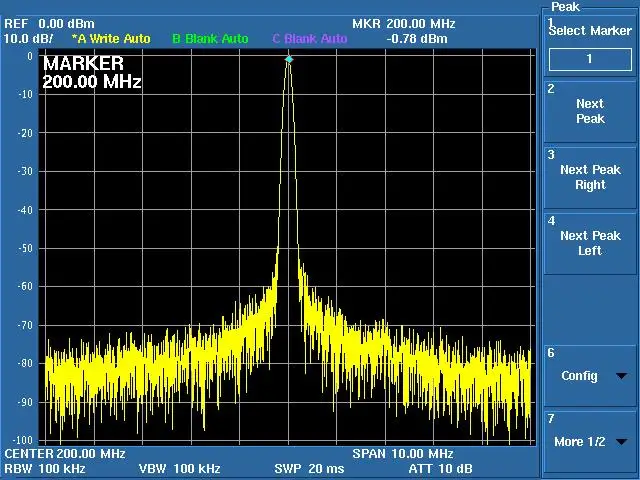

200 МГц

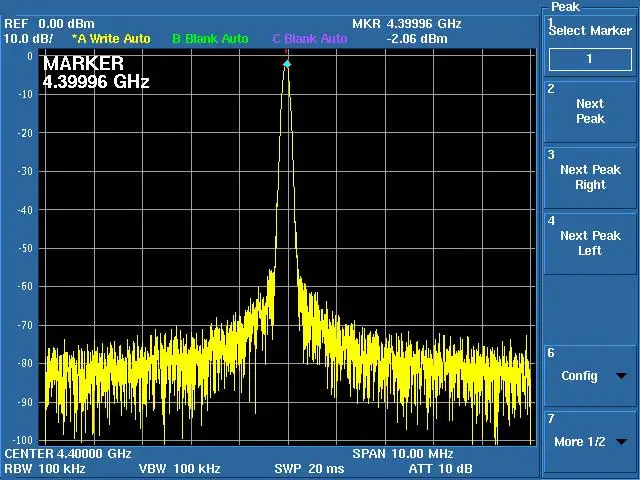

4,4 ГГц

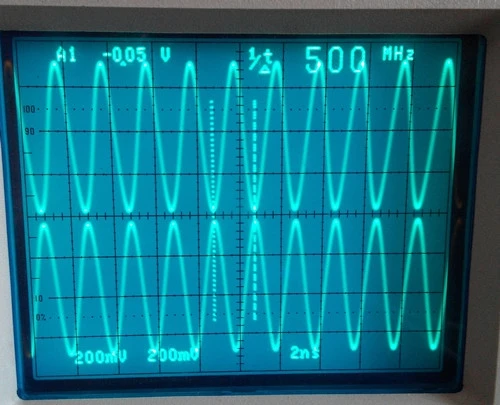

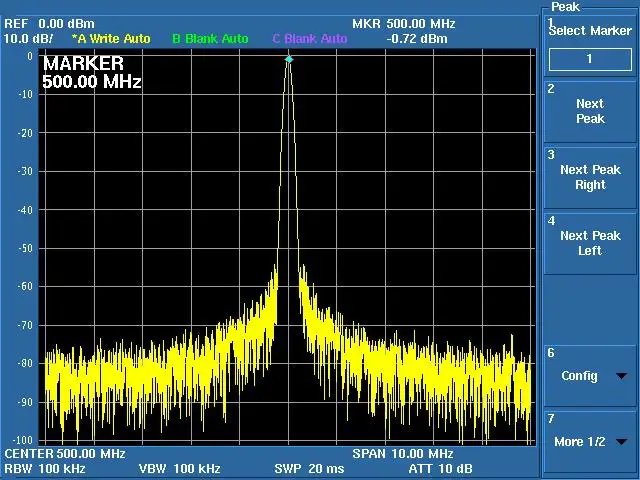

500 МГц

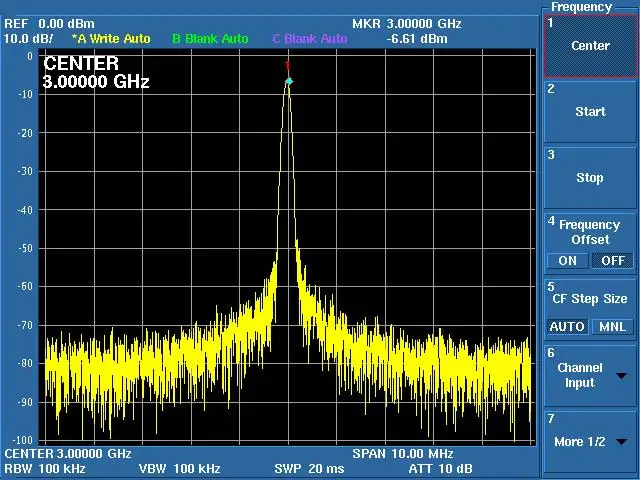

3 ГГц

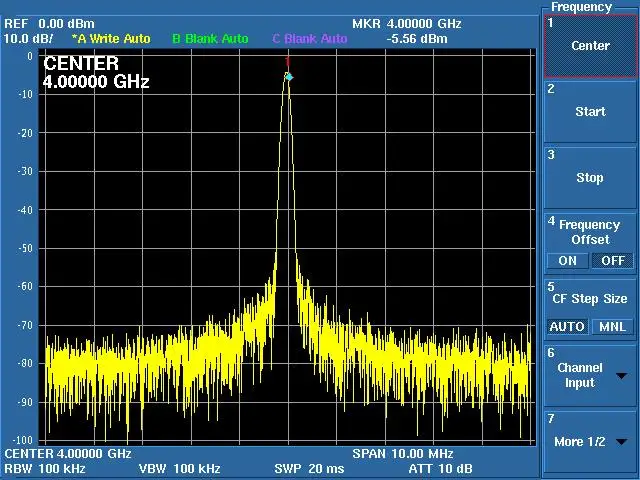

4 ГГц

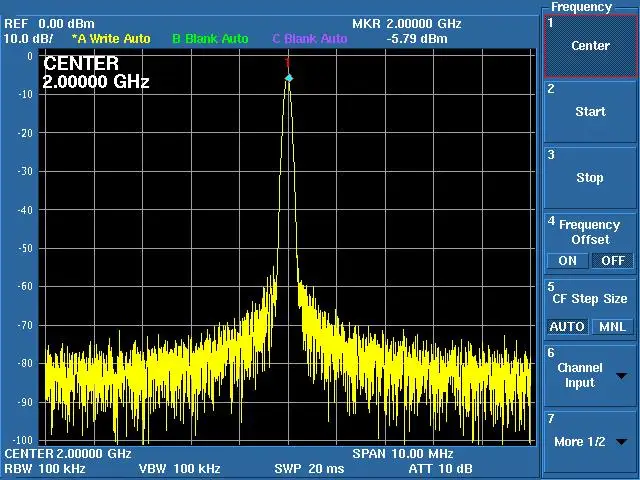

2 ГГц

Три. Применение модулей:

1. Беспроводная структура (W-CDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)

2. Испытательное Оборудование
3. Беспроводная LAN (LAN), оборудование для кабельного телевидения
4. Генерация часов

Четыре.Комплект:

1, модуль ADF4350/ADF4351

2, USB line one

3, обеспечить: схематическая схема (PDF), предоставить базовый драйвер ADF4350/ADF4351 (Исходная программа, которая не предоставляет проект)Другая информация;

Пять. Введение чипа:

Когда ADF4350/ADF4351 соединен с внешним контурным фильтром и наружной частотой отсчета, может быть реализован фракционный N Частотный делитель или целочисленный N фазовый блокированный контур (PLL) Частотный синтезатор.

ADF4350/ADF4351 имеет интегрированный осциллятор с контролем напряжения (VCO), основной Частотный диапазон которого составляет от 2200 МГц до 4400 МГц. Кроме того, при помощи 1/2/4/8/16 делитель частоты цепи, пользователь может генерировать RF Выходная частота по операциям всего 35 МГц/137,5 МГц. Для приложений, требующих изоляции, РЧ выходной этап может быть отключен. Функция отключения звука может управляться как пин-кодом, так и программным обеспечением. В то же время, он обеспечивает вспомогательный выход RF и может быть отключен без использования его.

• Диапазон выходной частоты: от 137,5 МГц до 4400 МГц
• Фракционный N Частотный синтезатор и целое N Частотный синтезатор
• VCO с низким фазовым шумом
• Программируемый выход деления частот 1/2/4/8/16
• Среднеквадратическое значение (амплитудно-модулируемый сигнал) дрожания: менее 0,4 шт. RMS (типичное значение)
• Мощность питающее напряжение: 3 V до 3,6 V
• Логическая Совместимость: 1,8 в
• Программируемый двухрежимный пречастотный разделитель: 4/5 или 8/9
• Программируемая Выходная мощность

• Функция отключения звука на выходе RF
• Трехлинейный последовательный интерфейс
• Моделирование и обнаружение цифровой блокировки
• Быстрый режим блокировки в широкополосной ширине
• Снижение цикла
