ЧПУ 4 оси Оффлайн motion контроллер 500 кГц стандартный код G для гравировки машины

ЧПУ 4 оси Оффлайн motion контроллер 500 кГц стандартный код G для гравировки машины

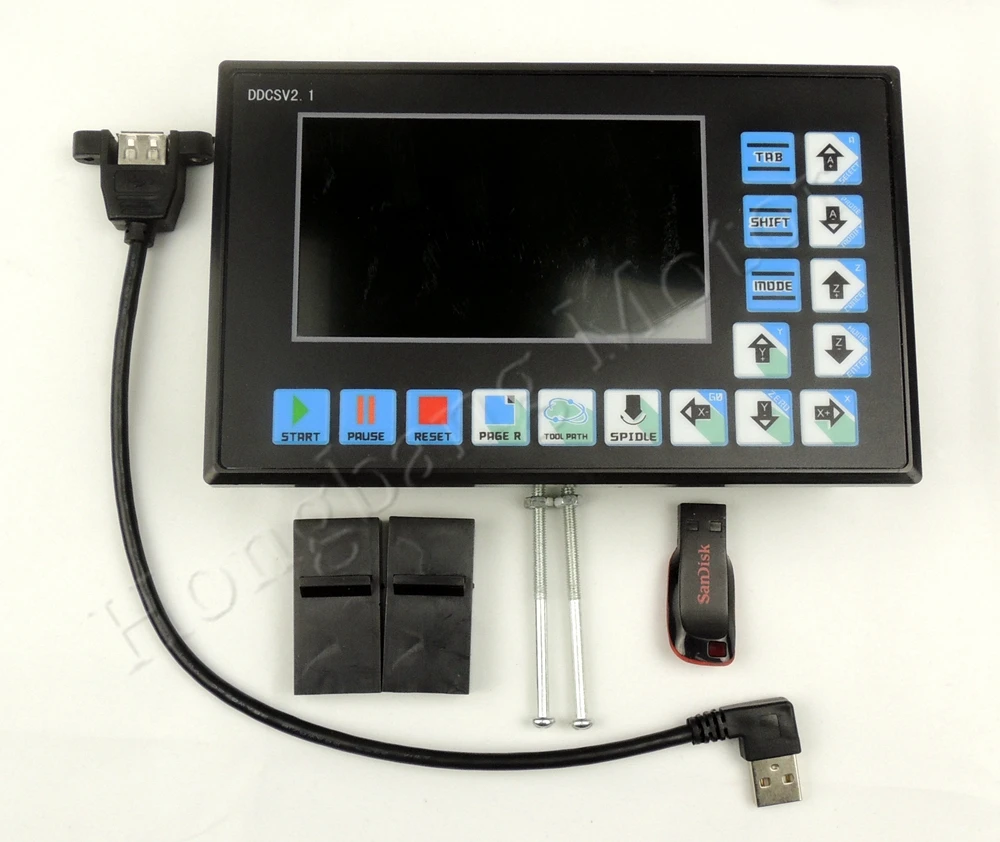

• 1 х 4 оси движения контроллер
• 1 х USB флеш-накопитель
• 1 x USBКабель-удлинитель
• 1 х Монтажный Кронштейн

Компания DigitalDream с ЧПУ занималась в числовом управлении в течение 7 лет, специализируясь на исследованиях, разработка и производство работы различных станков с ЧПУ (компьютерные числовые системы управления) с высоким качеством, высокой надежностью. Он может производить общий бесщеточный двигатель постоянного тока, шаговый Мотор-драйвер, а также 1 axisCNC системы до 6 axesCNC системы.

DDCSV2.1-4 оси и контроллер движений 4 осей, который был исследован и разработан более быстрым ЧПУ для четырех лет. Режим управления каждой позиции составляет всего 4 миллисекунды, с высокой точностью управления. Самый высокий одноосный выходной импульс составляет 500 кГц, и ширина импульса может быть скорректирована. Он поддерживает общий шаговый мотор и сервопривод.

Система числового управления DDCSV2.1 принимает систему проектирования ARM + FPGA. Рука может закончить часть человеческого-компьютерного интерфейса и анализа кода, И FPGA может закончить часть основного алгоритма и пульса управления импульсом генерируют, с разумным дизайном, надежным управлением и удобной работой.

Структура макета панели DDCSV2.1 является рациональной. Общий режим off-line может быть завершен только 17 ключами и он поддерживает FANUC с высокой универсальностью быть совместимым с кодом G. Эта спецификация знакомит с операционным методом специальной внедорожной системы cning машины, DDCSV2.1 и машинное соединение инструмента, а также Спецификация работы. Благодаря многочисленным графическим представлениям и примерам, использование может быстро научиться использовать DDCSV2.1 систему ЧПУ.

1: входной сигнал модифицируется для поддержки NPN-коммутатора;
2: лимит поддержки и домашняя доля входного порта;
3: использовать более стабильную вспышку, чтобы гарантировать потерю программы;
4: алгоритм обновления, поддержка мягкой интерполяции, модифицированный V1.1 версия дуги
Интерполяция ошибки;
5: Обновление модуля питания, система более стабильна.

Поддерживает: g0 G1 G2 G3 G17 G18 G19 G20 G21 G54 G55 G56 G57 G58 G59 G81 G82 G83 G90 G91 g98G99

Производительность параметра:

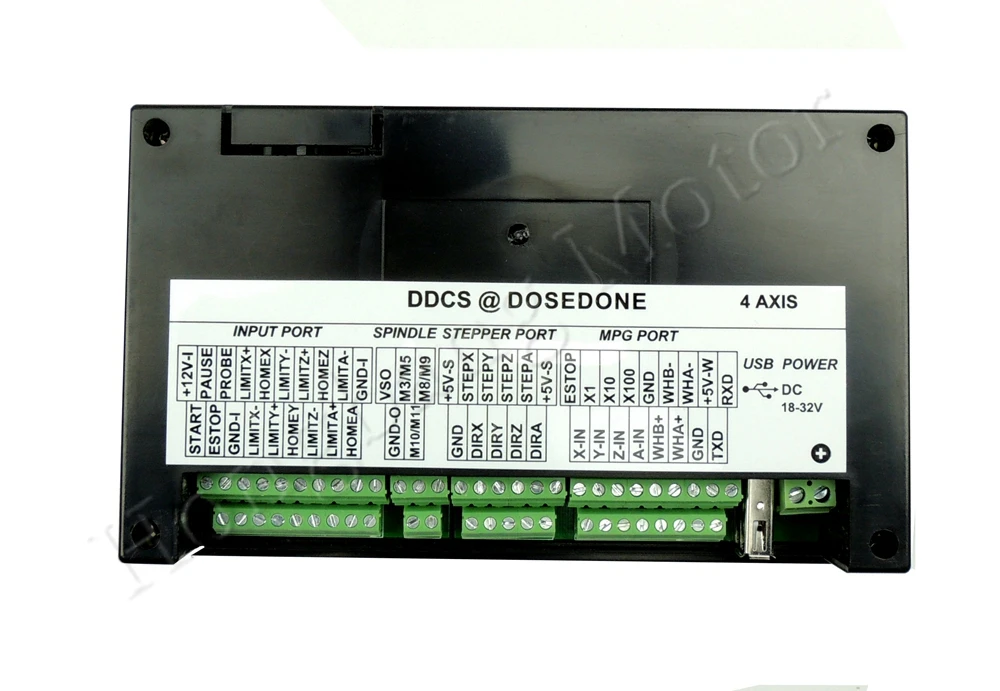

• Простой цифровой входной интерфейс 16-circuitoptocoupler Сцепной изоляции
• Обычный цифровой входной интерфейс 3-цепи оптомуфта изоляции
• Выходной интерфейс 0-10 В, порт управления шпинделем с аналоговым количеством (может модифицироваться как PWM-выход);
• Поддержка 4 оси шаговый контроль двигателя, самый высокий контроль импульсных импульсов одной оси есть500 кГц;
• ARM9Основной чип управления;
• FPGAОсновной алгоритм чип;

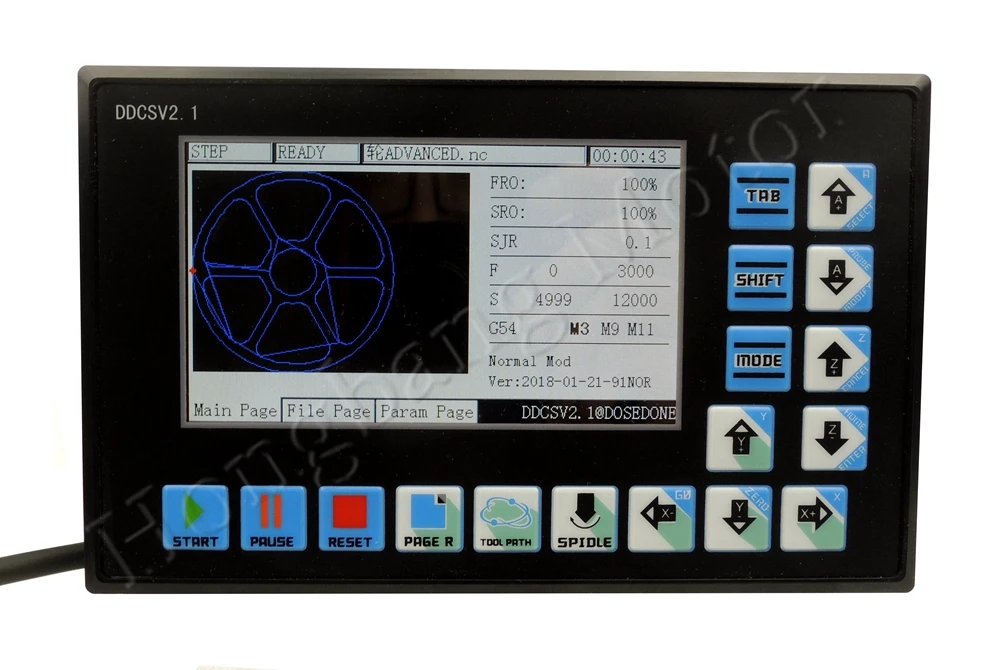

• 4,3 дюйм(ов) TFT экран, Разрешение, соотношение: 480*272;
• 17 в рабочем состоянии ключи;
• Главное контрольное оборудование-18 В-32 В вход питания, нынешний потенциал не должен быть ниже 0.5а;
• Поддержка USB флеш-диска для чтения кода G, А размер G codefile не имеет требования;
• Быть оснащенным портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общего MPG на рынке.
• Поддерживает ключ панели с одноосевой ручной работой, ручным шагом и контактированием;
• Поддержка работы быстро задаёт рабочее положение;
• Поддерживает многофункциональные системы координат (с функцией автоматического сохранения в случае отключения питания);
• Функция сохранения данных автоматически после отключения питания (нажмите кнопку Пуск, чтобы автоматически сохранить данные в операции, автоматически сохранять данные после отключения питания)

Внешний вид, структура и размер:

• DDCSV2.1 принимает встроенную структуру оболочки, который может пробить квадратную дырочку на аппарате оборудования, а затем ввести эту технику в отверстие сквайра.

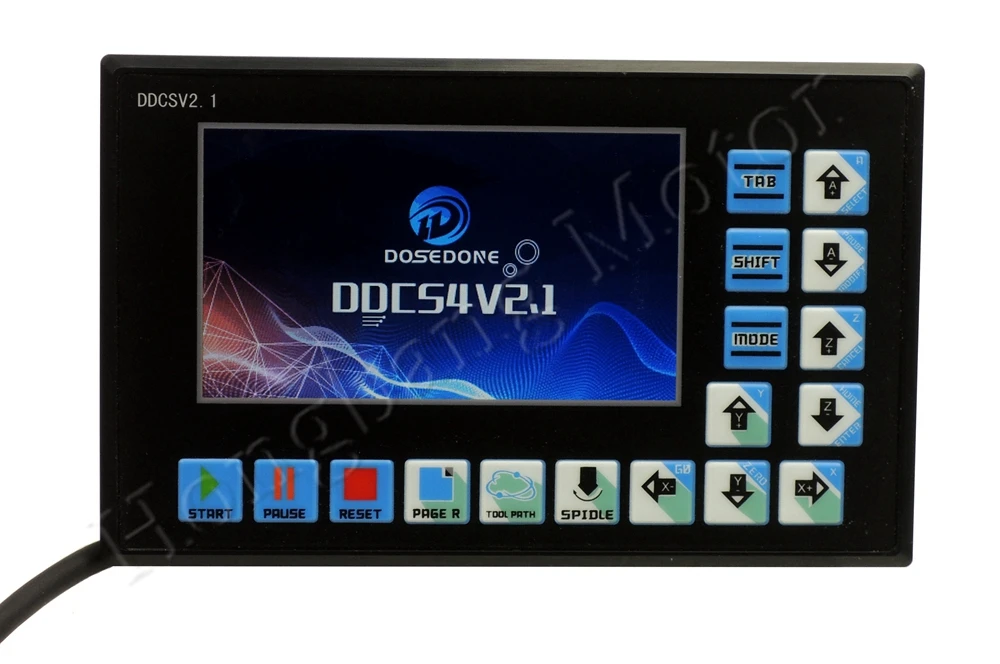

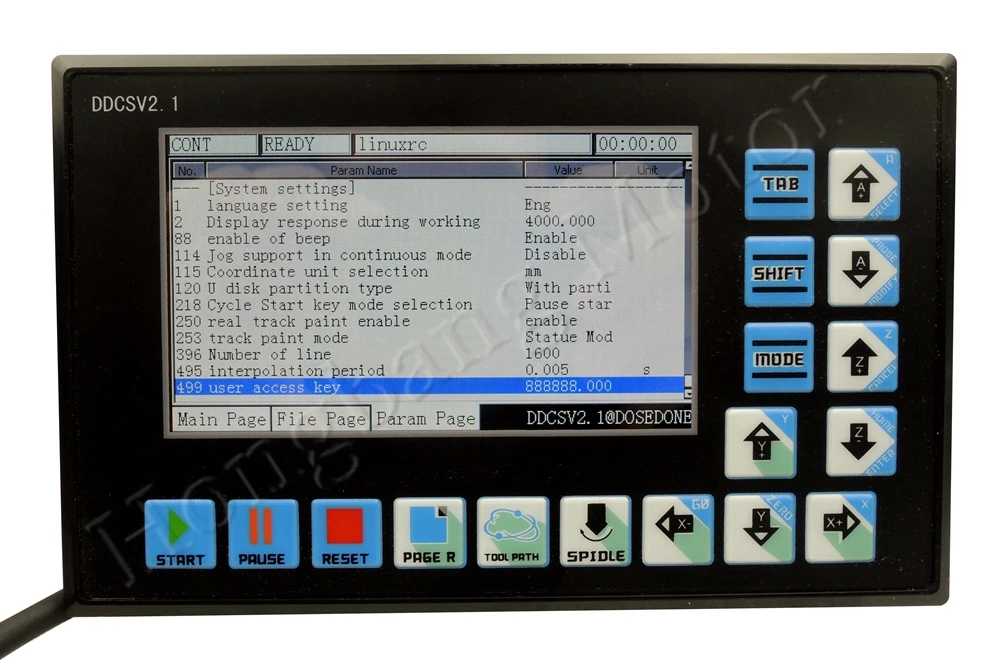

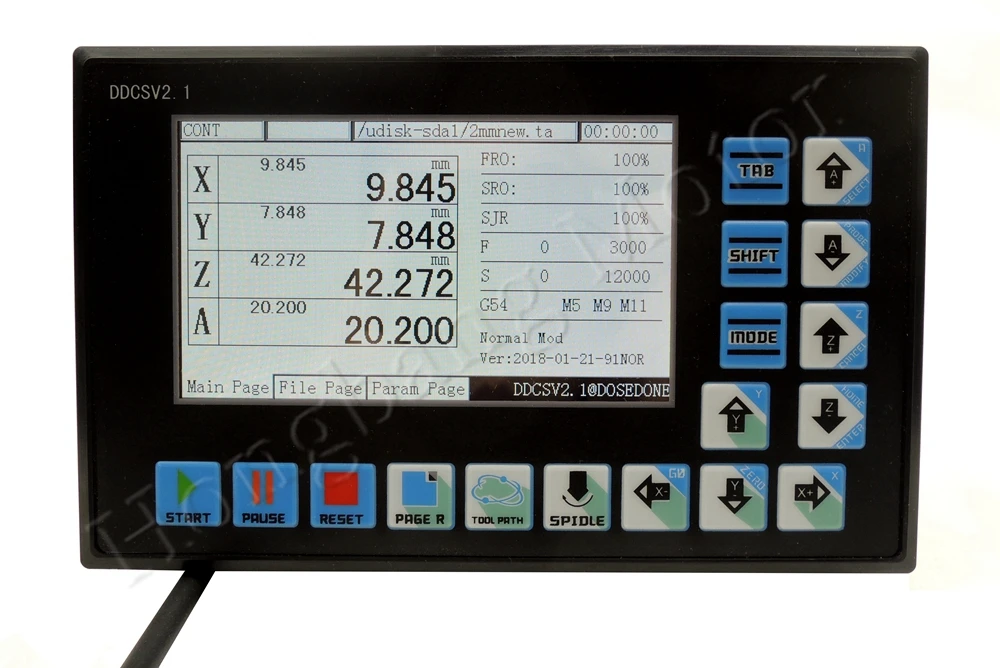

• Использовать два запорных механизма с внутренней стороны можно исправить это оборудование на оборудовании шкафа, с удобной установкой. Размерная цифра продукта, внешний вид изделия, как изображение 1-1 и картинка 1- 2.
• Размер панели изделия составляет 163 мм * 102 мм * 5 мм;
• Размер основного корпуса-156 мм * 93 мм * 45 мм;
• Размер квадратного отверстия, установленного на оборудовании шкафа 156 мм * 93 мм

'
