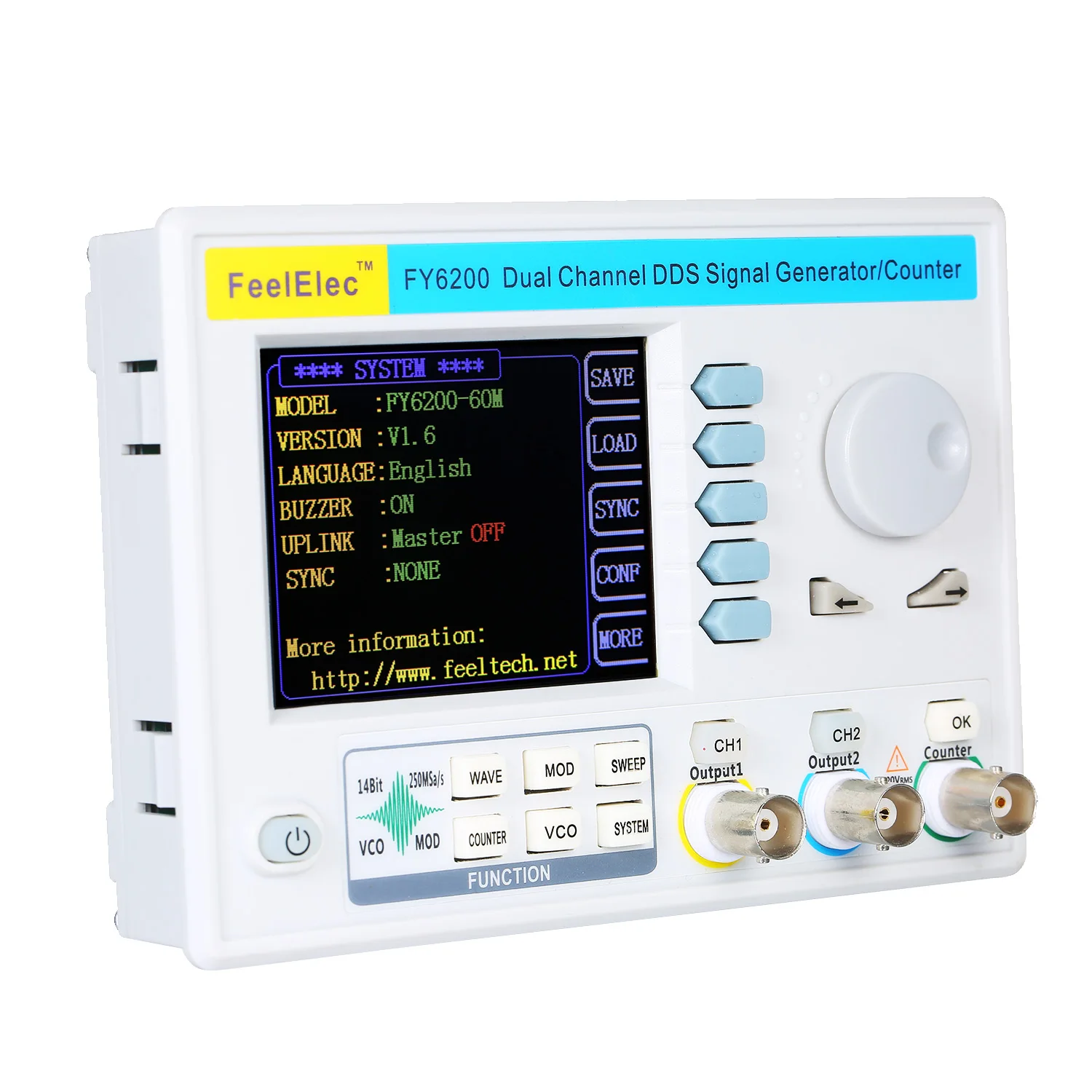

Высокоточный генератор сигналов FeelElec FY6200 20/30/60 МГц цифровой двухканальный DDS
10 220,91 руб.

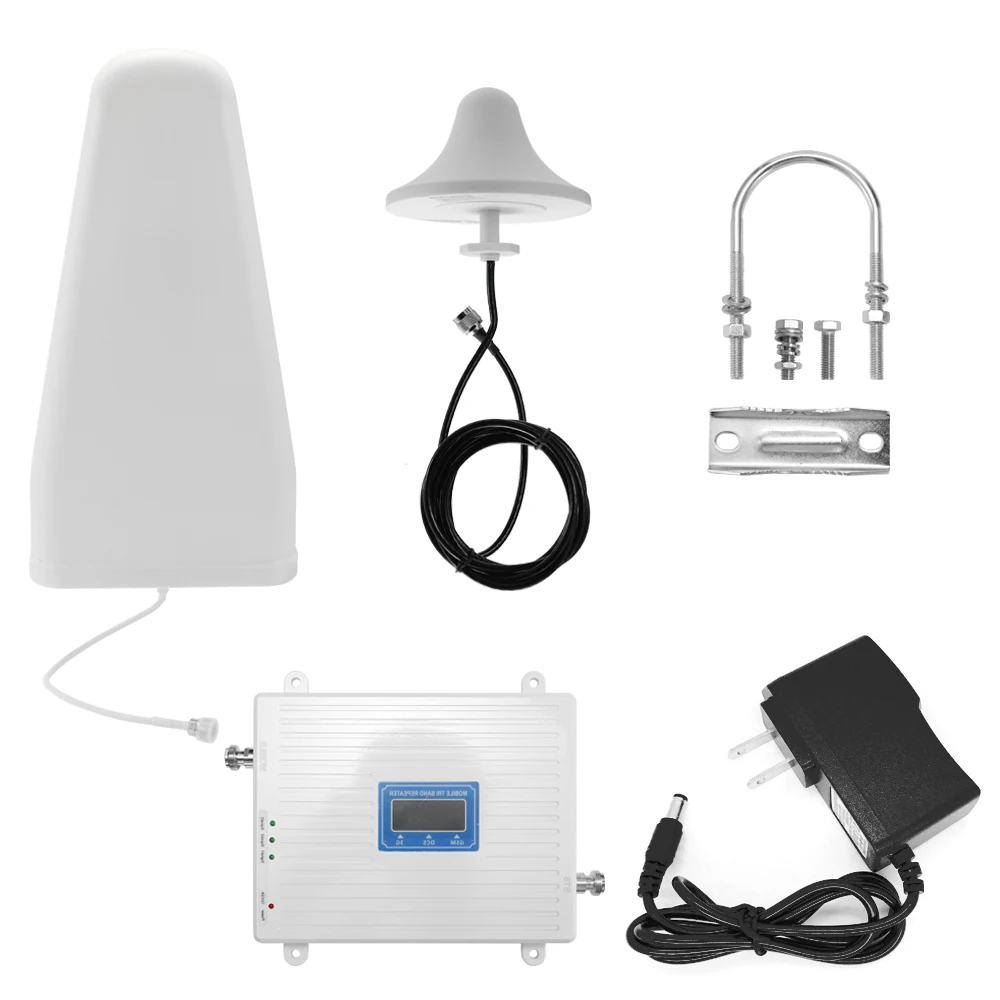

Универсальный усилитель сигнала 2G/3G/4G LTE комплект интеллектуального
5 254,59 - 5 902,24 руб.
Трехдиапазонный усилитель 110 220 В 900 1800 2100 GSM DCS WCDMA 2G/3G/4G LTE универсальный сигнала
8 900,90 - 8 936,09 руб.

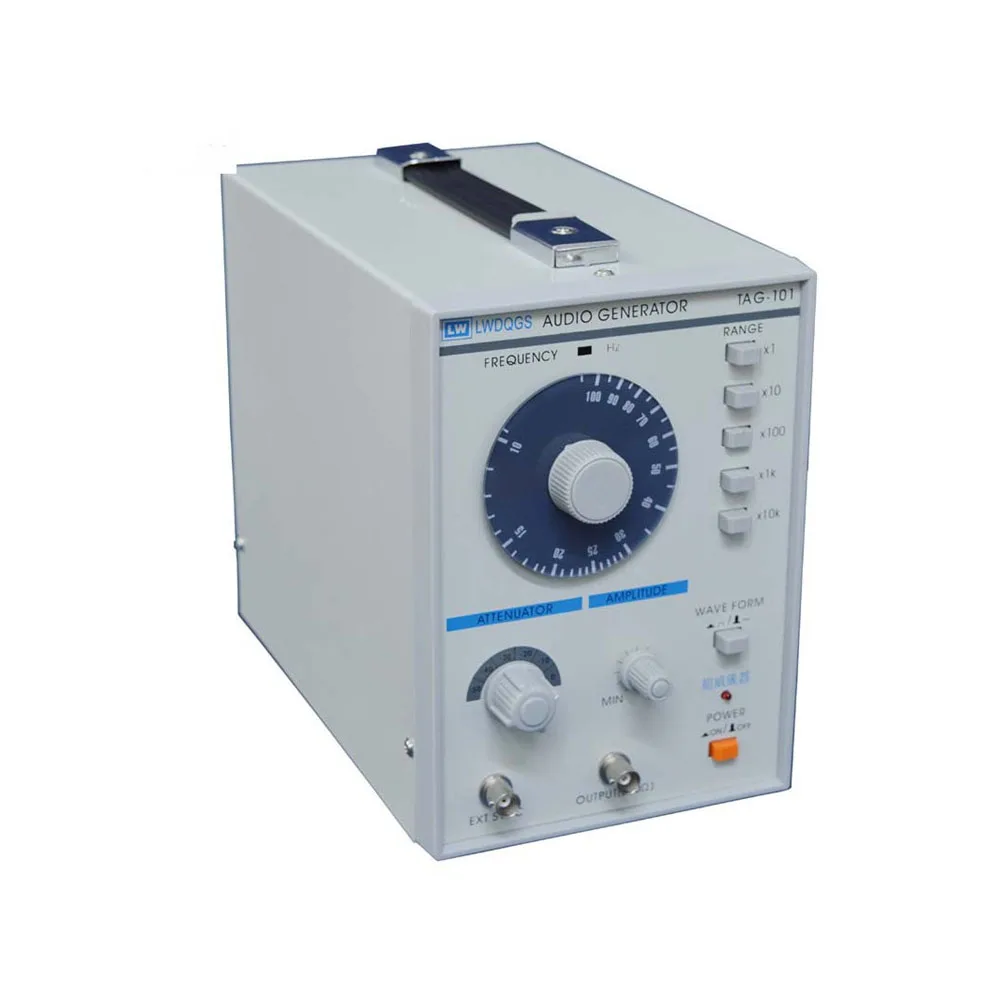

Звуковой генератор Функциональный Высокоточный сигналов 10 Гц 1 МГц
7 060,52 руб.

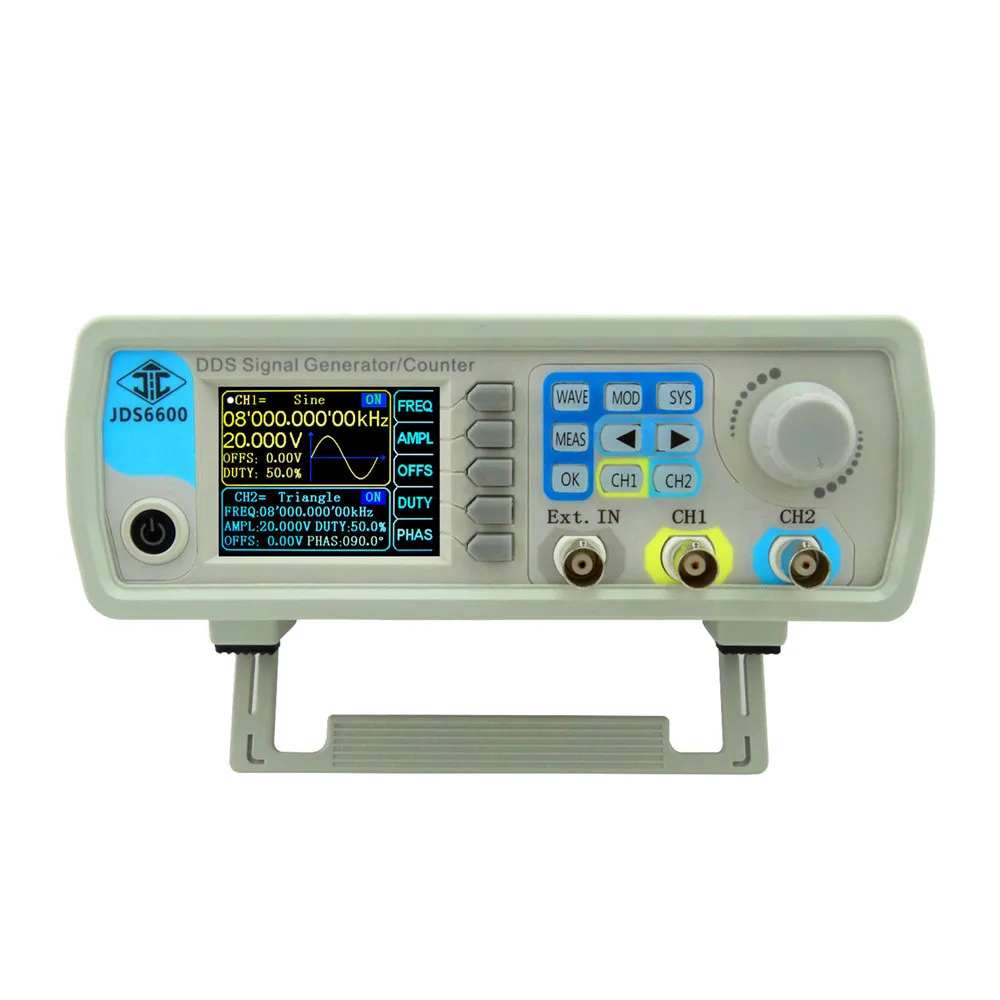

JDS6600 30 МГц цифровой DDS генератор сигналов двухканальный произвольный измеритель
10 931,46 руб.

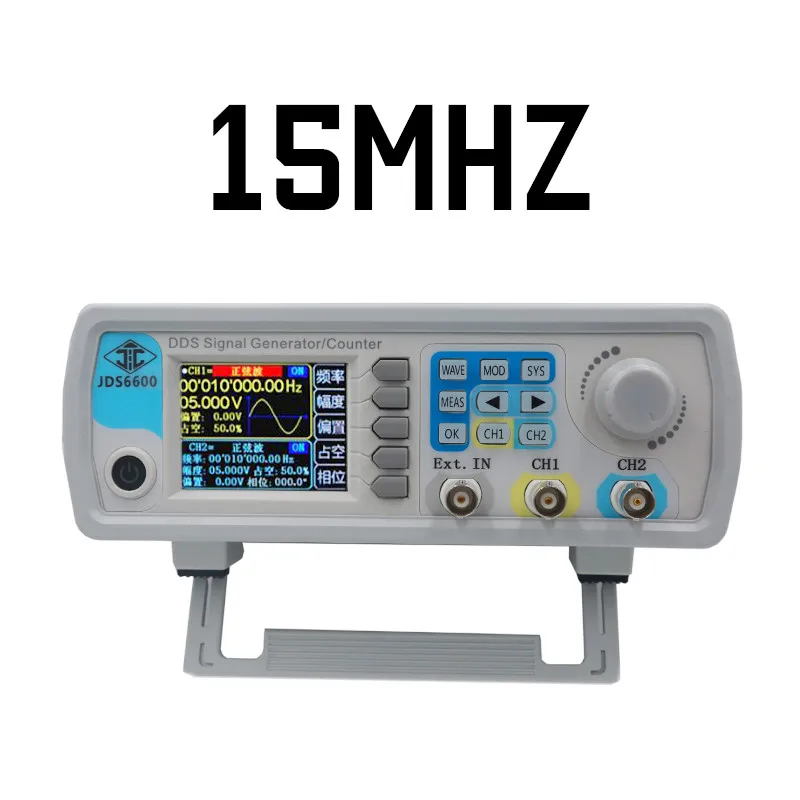

JDS6600 цифровой контроль 15 МГц произвольный синусоидальный двухканальный DDS
9 234,09 руб.

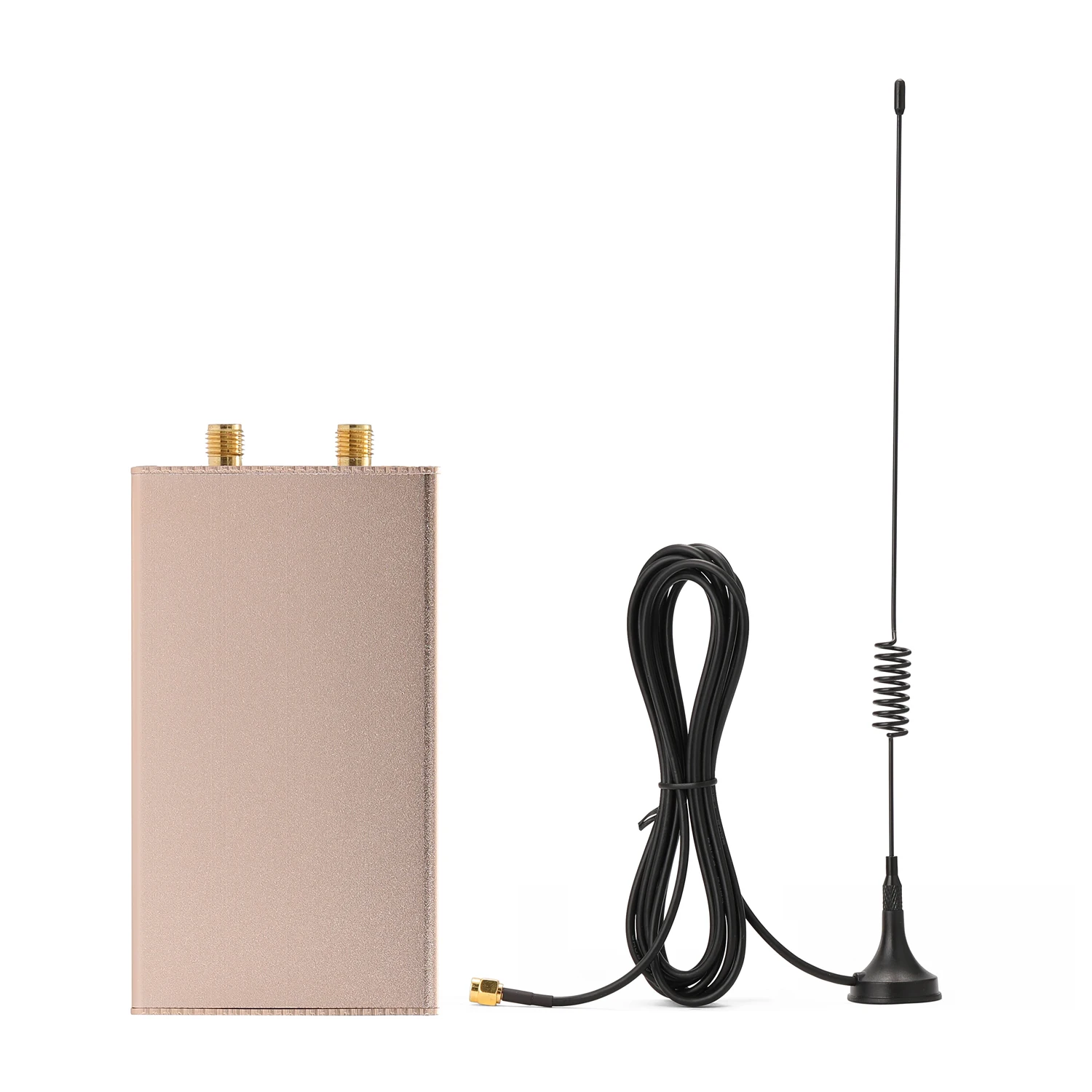

Радиоусилитель RTL SDR FSDR03 RTL2832U R820T2 с низким уровнем шума высокочастотный прием
1 554,36 - 2 098,69 руб.
Характеристики

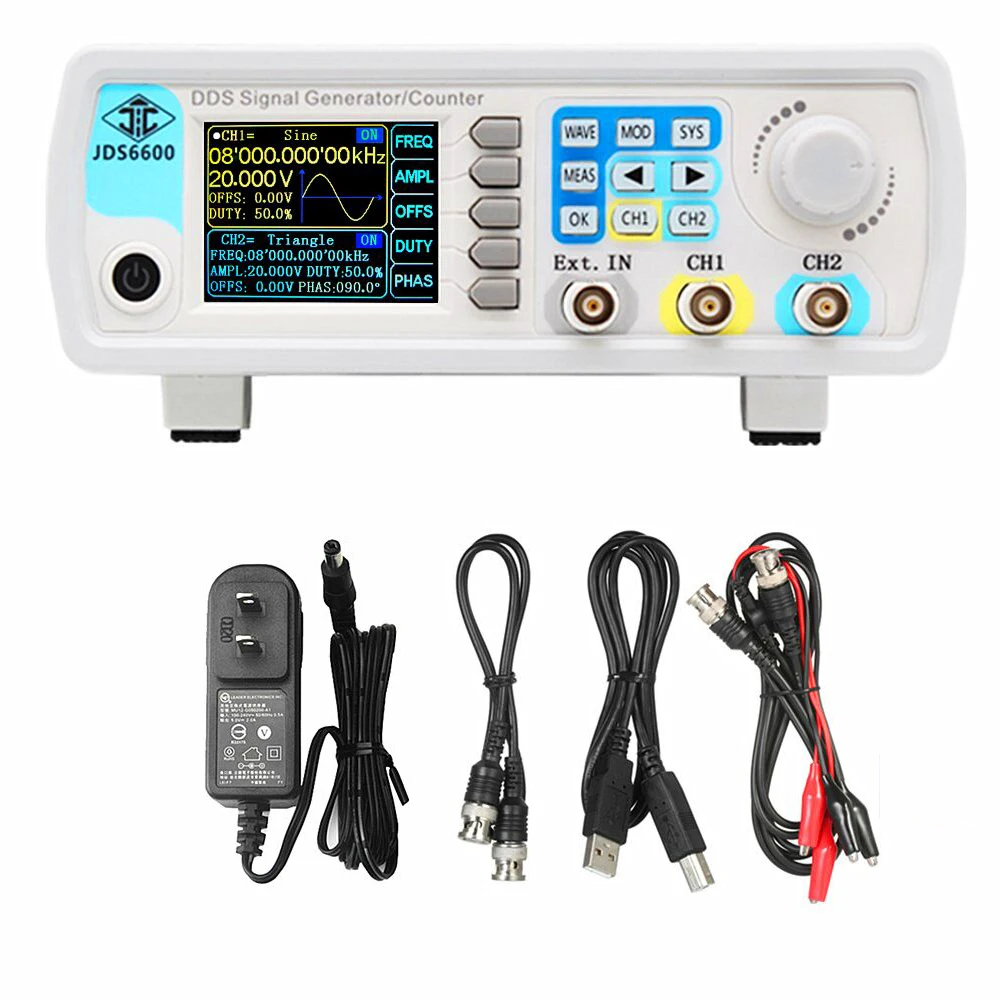

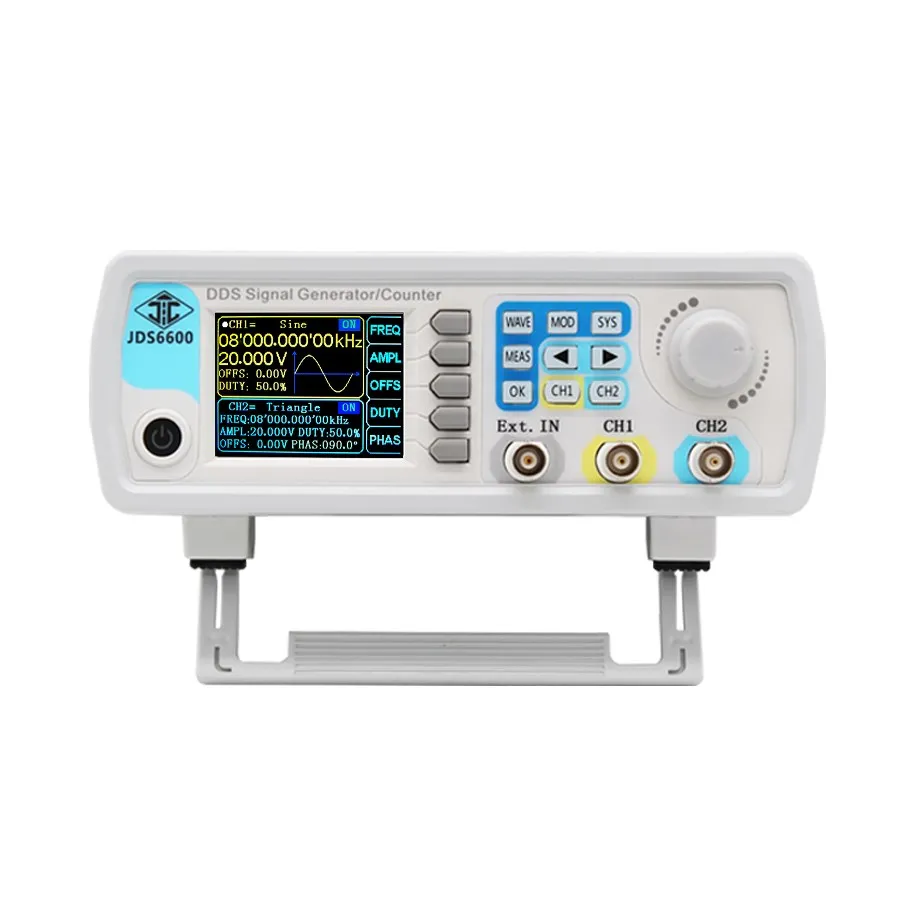

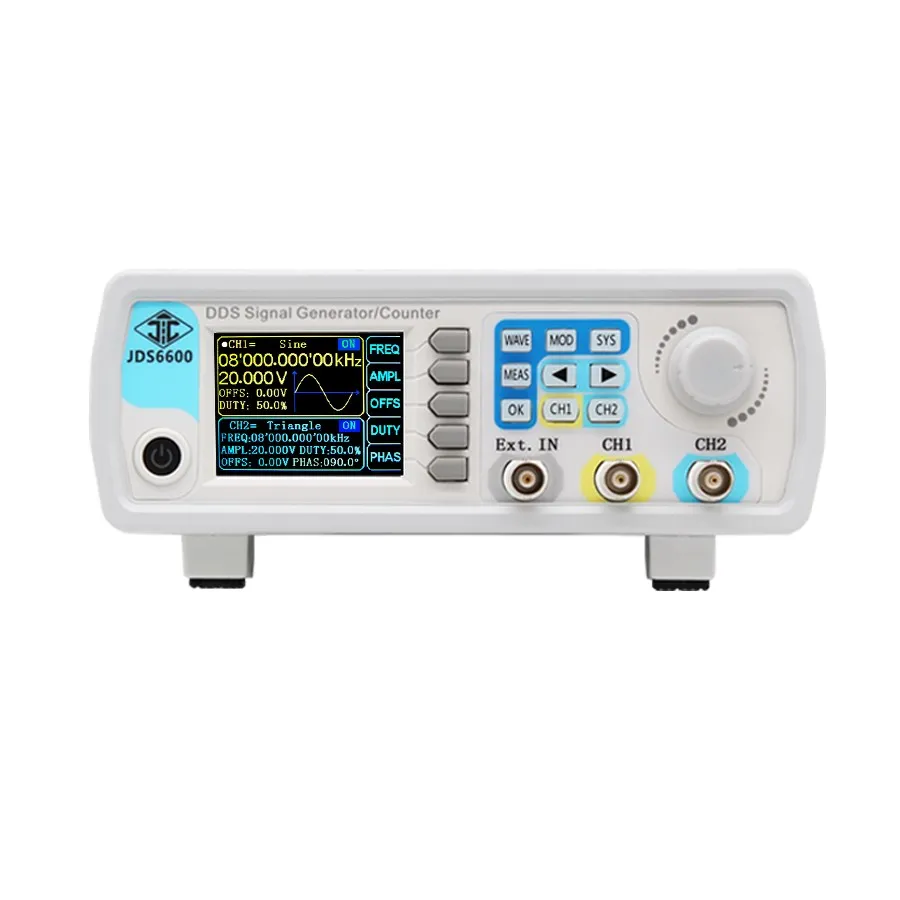

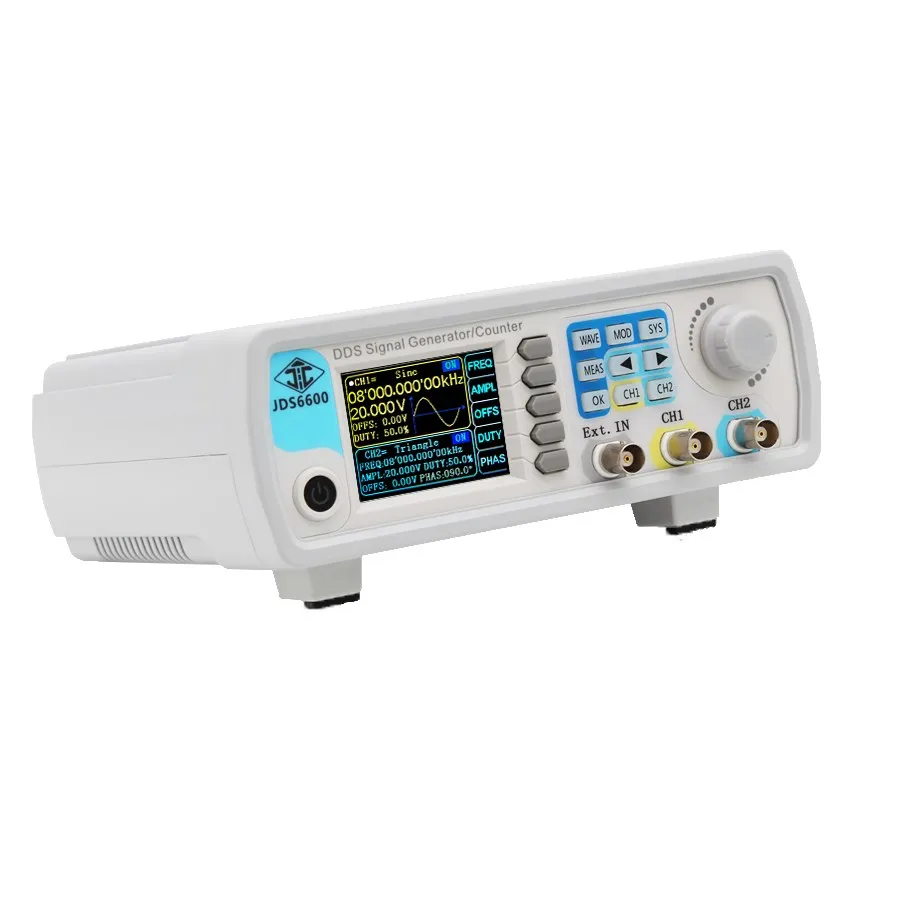

JUNTEK JDS6600 30M 30 МГц DDS генератор сигналов с цифровым управлением двухканальный
История изменения цены
*Текущая стоимость 5 794,42 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 6895.87 руб. | 7240.6 руб. | 7067.5 руб. |
| Feb-21-2026 | 6837.33 руб. | 7179.84 руб. | 7008 руб. |
| Jan-21-2026 | 5736.98 руб. | 6023.84 руб. | 5879.5 руб. |
| Dec-21-2025 | 6721.30 руб. | 7057.87 руб. | 6889 руб. |
| Nov-21-2025 | 5852.56 руб. | 6145.3 руб. | 5998.5 руб. |
| Oct-21-2025 | 6605.69 руб. | 6935.66 руб. | 6770 руб. |
| Sep-21-2025 | 6547.51 руб. | 6874.68 руб. | 6710.5 руб. |
| Aug-21-2025 | 6489.65 руб. | 6813.90 руб. | 6651 руб. |
| Jul-21-2025 | 6431.76 руб. | 6753.87 руб. | 6592 руб. |
Описание товара
|
|
|
|
Двухканальный генератор сигналов серии JDS6600 сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы волны, генератор импульсов, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.
|
► 320*240 2,4 "TFT цветной ЖК-дисплей, одновременно отображающие параметры CH1 и CH2
►Возможность воспроизведения узоров пользовательской формы волны
►Использование мягких силиконовых клавиш вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации
• 60 групп функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит
• Рабочий цикл каждого канала может регулироваться независимо, Регулируемое разрешение 0.1%
►С функцией вывода цифрового сигнала, КМОП Выходной диапазон 0 ~ 10 в
►Модель, продаваемая по этой ссылке, JDS6600-30M, максимальная частота синусоидальной волны 25 МГц, максимальная квадратная волна 25 МГц, частота дискретизации 266MSa/s и 14 бит вертикального разрешения
►Эквивалентная производительность-Разница в фазе 360 ° постоянно регулируется.Эквивалентная производительность, два канала могут одновременно выводить одинаковые или различные функциональные сигналы или сигналы произвольной формы, все параметры могут регулироваться независимо, а разница в фазе между двумя каналами постоянно регулируется от 0-359,9 °.
►TРеггерФункцияS-Четыре режима запуска.Вы можете использовать синусоидальную волну, квадратную волну,Пила-зубВолна или произвольная волна для создания импульсного поезда. Количество импульсных периодов постоянно регулируется от 0 до 1048575.
►Ширина импульса-Точно регулируемая. С независимым операционным интерфейсом, функция четкая; С независимым переключателем управления, удобно управлять. Диапазон регулировки: 25ns-4000s; По часовой стрелке офсетная печать с плавной регулировкой между 0% -120%; Амплитуда импа Ульс может непрерывно отрегулировать в диапазоне 0-10V, и с точностью до 0,01 V.
►Произвольные формы сигнала можно нарисовать.Предоставляем бесплатное компьютерное программное обеспечение и протокол связи, используйте программное обеспечение хоста для рисования произвольных сигналов; Используйте протокол связи для вторичного программирования разработки; все функции инструмента могут управляться с помощью программного обеспечения хост-компьютера.
|
Частотные характеристики |
||||||||||
|
|
JDS6600-15 м |
JDS6600-30М |
JDS6600-40 м |
JDS6600-50 м |
JDS6600-60 м |
|||||
|
Диапазон частот синусоидальной волны |
0 ~ 15 МГц |
0 ~ 30 МГц |
0 ~ 40 МГц |
0 ~ 50 МГц |
0 ~ 60 МГц |
|||||
|
Частотный диапазон квадратных волн |
0 ~ 15 МГц |
0-25 МГц |
0-25 МГц |
0-25 МГц |
0-25 МГц |
|||||
|
Частотный диапазон треугольной волны |
||||||||||
|
Частотный диапазон импульсной волны |
0 ~ 6 МГц |
0 ~ 6 МГц |
0 ~ 6 МГц |
0 ~ 6 МГц |
0 ~ 6 МГц |
|||||
|
TTL цифровой волновой Частотный диапазон |
||||||||||
|
Произвольный Частотный диапазон |
||||||||||
|
Диапазон регулировки ширины импульса |
100nS ~ 4000S |
50nS ~ 4000S |
40nS ~ 4000S |
30nS ~ 4000S |
25nS ~ 4000S |
|||||
|
Квадратное время подъема волны |
≤ 25 нс |
≤ 15 нс |
≤ 10 нс |
≤ 10 нс |
≤ 10 нс |
|||||
|
Минимальное разрешение частоты |
0,01 Гц(0,00000001 Гц) |
|||||||||
|
Точность частоты |
± 20ppm |
|||||||||
|
Стабильность частоты |
± 1ppm/3 часа |
|||||||||
|
Характеристики формы волны |
||||||||||
|
Тип формы волны |
СинусSQuare、Пульс (ADjustable рабочий цикл, точная регулировка ширины импульса иПериод), Треугольная волна, частичная Синусоидальная волна, КМОП волна, уровень постоянного тока (установленная амплитуда постоянного тока путем регулировки смещения), полуволна, полная волна, положительная волна лестницы, анти-лестница волна, шум волны, геометрической подъем, геометрической падение, мультизвуковая волна,SИмплектический пульс и Lorenz pulseИ 60ПроизвольныйВолновые формы. |
|||||||||
|
Длина волны |
2048 точек |
|||||||||
|
Форма волныЧастота дискретизации |
266MSa/s |
|||||||||
|
Вертикальное разрешение формы волны |
14 битS |
|||||||||
|
Синусоидальная волна |
Гармоническое подавление |
≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) |
||||||||
|
Полное гармоническое искажение |
<1%(20 Гц ~ 20 кГц, 0dBm) |
|||||||||
|
Квадратная волна и импульсная волна |
Overshoot |
≤ 5% |
||||||||
|
Импульсная волна |
Диапазон регулировки рабочего цикла |
0.1% ~ 99.9% |
||||||||
|
Частичная синусоида |
Диапазон регулировки рабочего цикла |
0.1% ~ 99.9% |
||||||||
|
Пила-зубВолна |
Линейность |
≥ 98% (0,01 Гц ~ 10 кГц) |
||||||||
|
Характеристики выхода |
||||||||||
|
Диапазон амплитуды синусоидальной волны |
Частота <11 МГц |
11 МГц ≤ частота< |
31 МГц ≤FТребования |
|||||||
|
2mVpp ~ 20Vpp |
2mVpp ~ 10Vpp |
2mVpp ~ 5Vpp |
||||||||
|
КвадратныйВолна、Треугольная волна Амплитудный диапазон |
Частота ≤ 10 МГц |
10 МГц ≤частота ≤ 25 МГц |
||||||||
|
2mVpp ~ 20Vpp |
2mVpp ~ 5Vpp |
|||||||||
|
АмплитудаРазрешение |
1МВ |
|||||||||
|
АмплитудаСтабильность |
± 0.5%/5 часов |
|||||||||
|
ПлоскостностьАмплитуда |
± 5%(<10 МГц); ± 10%(>10 МГц) |
|||||||||
|
Сигнал на выходе |
||||||||||
|
ВыходСопротивление |
50Ω ± 10% (Типичный) |
|||||||||
|
ПRotection |
Все выходы сигнала могут работать в течение 60 секунд, когда нагрузка коротка. |
|||||||||
|
|
||||||||||
|
Смещение постоянного тока |
||||||||||
|
СмещениеДиапазон регулировки |
| Смещение | ≤ 10-ампилитус/2 |
|||||||||
|
Офсетное разрешение |
0,01 V |
|||||||||
|
|
||||||||||
|
Фазовые характеристики |
||||||||||
|
ФазаДиапазон регулировки |
0 ~ 359,9° |
|||||||||
|
Разрешение фазы |
0,1° |
|||||||||
|
|
||||||||||
|
TTL/CMOS выход |
||||||||||
|
Низкий уровень |
<0,3 в |
|||||||||
|
Высокий уровень |
1 В ~ 10 в |
|||||||||
|
Повышение уровня/осеннее время |
≤ 20 нс |
|||||||||
|
Функция внешнего измерения |
||||||||||
|
ЧастотаФункция счетчика |
Диапазон измерения частоты |
1 Гц ~ 100 МГц |
||||||||
|
МТочность easurement |
Время ворот 0,01 S ~ 10s постоянно регулируется |
|||||||||
|
Функция счетчика |
Диапазон подсчета |
0-4294967295 |
||||||||
|
Метод соединения |
Методы соединения постоянного и переменного тока |
|||||||||
|
Метод подсчета |
Вручную |
|||||||||
|
ВходДиапазон напряжения сигнала |
2Vpp ~ 20Vpp |
|||||||||
|
Измерение ширины импульса |
Разрешение 0.01us, измерение до 20s |
|||||||||
|
ПериодИзмерение |
Разрешение 0.01us, измерение до20s |
|||||||||
|
Функция развертки |
||||||||||
|
Канал развертки |
CH1 или CH2 |
|||||||||
|
Тип развертки |
ЛинейныйРазвертка, Логарифмический сПлакать |
|||||||||
|
Время подметания |
0,1 s ~ 999,9 s |
|||||||||
|
Диапазон установки |
Каких-либо настроек между Максимальная выходная частота соответствующего модель отправная точка (0,01 Гц) и конечная точка |
|||||||||
|
Направление развертки |
Вперед, назад и круглый ход |
|||||||||
|
Функция разрыва |
||||||||||
|
Количество импульсов |
1-1048575 |
|||||||||
|
Режим разрыва |
Ручной взрыв, CH2 burst, внешний burst (AC), внешний burst (DC) |
|||||||||
|
|
||||||||||
|
Общие характеристики |
||||||||||
|
DIsplay |
Тип дисплея |
2,4 дюймов TFT цветной ЖК-дисплей дисплей |
||||||||
|
Хранение и загрузка |
Количество |
100 |
||||||||
|
ПУстановка |
От 00 до 99 (00 параметров места памятиЗагружается по умолчанию в качестве питания) |
|||||||||
|
Произвольная волна |
Количество |
От 1 до 60 всего 60 групп (15 групп по умолчанию в качестве включения питания) |
||||||||
|
INterface |
Режим интерфейса |
USB к последовательному интерфейсу |
||||||||
|
УдлинениеИнтерфейс |
СРежим уровня TTLSМатериал интерфейса для вторичного развития пользователя |
|||||||||
|
Скорость связи |
Стандарт 115200bps |
|||||||||
|
Протокол |
С помощью командной строкиПRotocolЯвляется публичным |
|||||||||
|
ПБлок питания |
VШирокий диапазон |
DC5V ± 0,5 V |
||||||||
|
Технология производства |
Технология поверхностного монтажа, крупномасштабные интегральные схемы, высокая надежность, длительный срок службы |
|||||||||
|
Быстрый тон |
Пользователи могут включить или выключитьОт setting pRogram |
|||||||||
|
Рабочие характеристики |
Все ключевые операции, непрерывная Регулировка ручки |
|||||||||
|
Условия окружающей среды |
Температура: 0 ~ 40℃Влажность: <80% |
|||||||||
1. DDS генератор сигналов * 1
2.Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-0.2A)* 13.BNC-BNC кабель * 1
4. Usb-кабель для передачи данных * 15.Кабель BNC-Clip * 2
|
