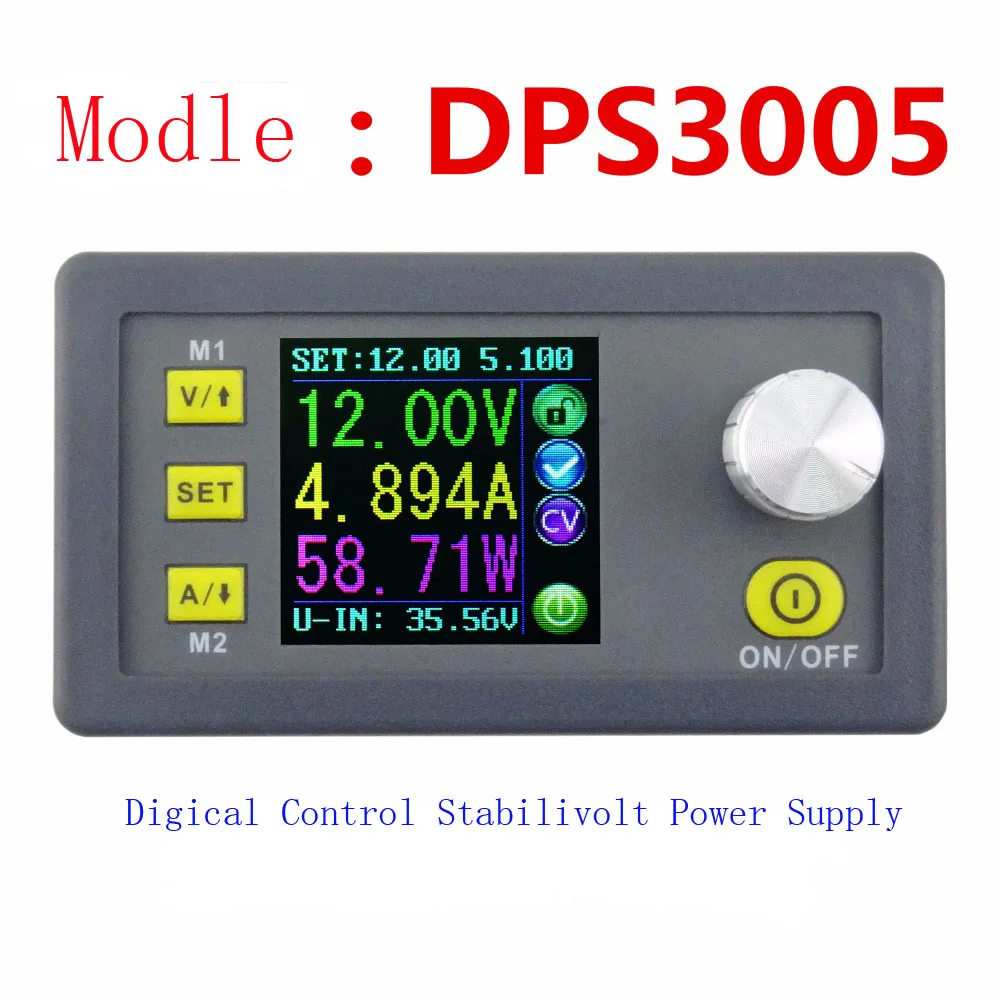

Модуль питания DPS3005 программируемый понижающий преобразователь напряжения с

Вся наша продукция разработана и произведена нами. Поэтому мы считаем, что наше качество, цена и обслуживание, безусловно, дадут вам удовлетворение!

Постоянное напряжение, постоянный ток

Модуль питания с программируемым управлением

Модель продукта:DPS3005

Общая информация

Модуль электропитания с программируемым постоянным напряжением и постоянным током положил в один набор аналоговых и цифровых функций управления. Диапазон регулируемого напряжения на выходе составляет0-32,00 V, На каждом этапе изготовления обуви 0,01 V. Регулируемый диапазон тока на выходе составляет0-5.000A, Шаг 0.001A. Этот модуль имеет функцию сохранения питания и может хранить 10 групп заданных значений. Также имеет функцию быстрого извлечения двух групп, сохраненных значений. По сравнению с традиционным аналоговым блоком питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. в области вывода напоминания, вы можете увидеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Клавиша закрыта или нет, а также группы данных, используемые в настоящее время. На интерфейсе данных настройки вы можете регулировать значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет много достоинств, небольшой размер, передовую функцию, хороший визуальный эффект, высокая совместимость, высокая точность, используется независимо, вставляется в устройство и широко используется.

Технические параметры

Вход Диапазон напряжения: 6,00-40,00 V Выход Диапазон напряжения: 0V-32,00 V

Ток на выходе: 0-5000 а Диапазон выходной мощности: 0-160,0 Вт

Вес изделия: около 113 г размер изделия: 79*43*48 (мм) (Д * Ш * В)

Размер в открытом виде: 71 мм * 39 мм Выход разрешение напряжения: 0,01 V

Разрешение тока на выходе: 0,001a точность напряжения на выходе: ± (0.5% + 1 цифра)

Точность тока на выходе: ± (0.5% + 2 цифры)

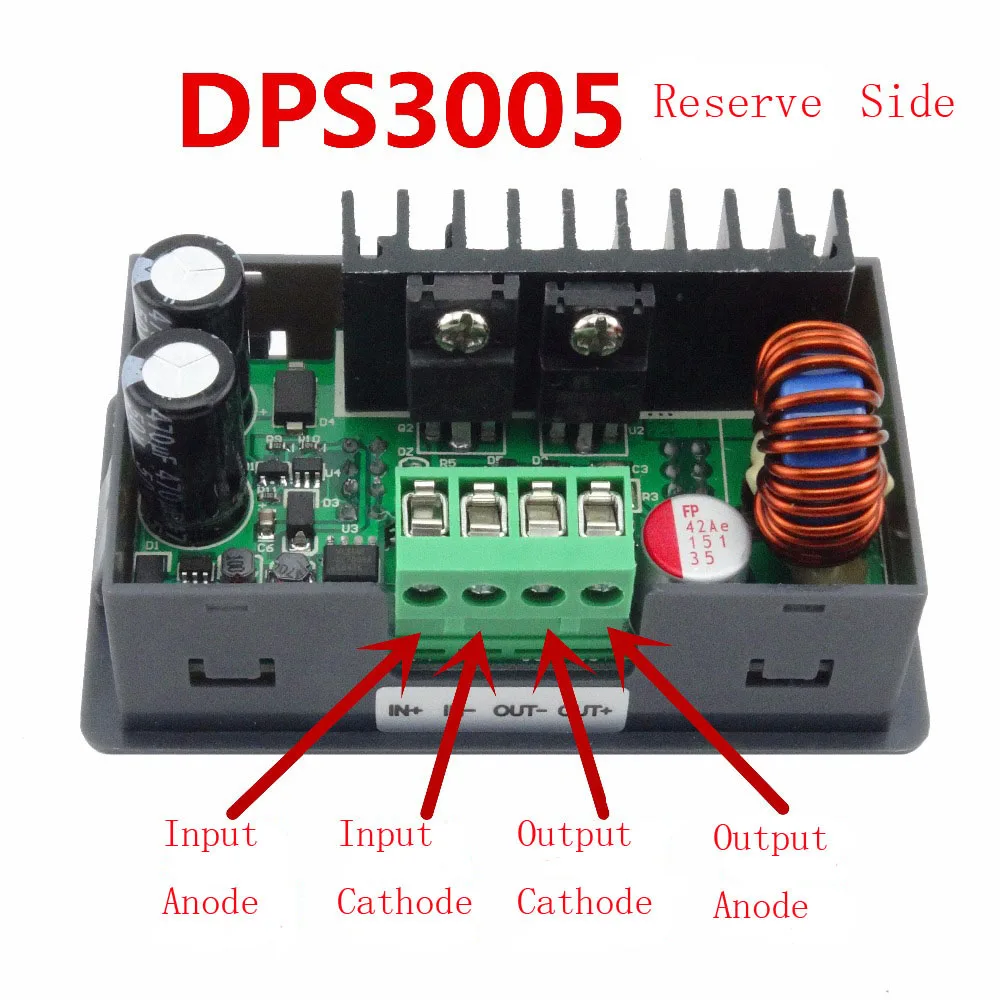

Примечание: Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших условиях эксплуатации обратите внимание на устранение тепла.

DPS3005 тестовое видео от клиента
1. //www.youtube.com/watch?v=hKxOqGF41Uc&index=5&list=PLNcr2Rj_07PGOM4NtcTzEpZkTlOEkNfh7

2. //www.youtube.com/watch?v=0MKwabgxkK0

DP30V5A тестовое видео от клиента

1. //www.youtube.com/watch?v=OkUWdxM_4pI&list=PLNcr2Rj_07PFfKZ5x1eNRPmagiOQ52bz7&index=2
2. //www.youtube.com/watch?v=MFBfWC1qbUw&list=PLNcr2Rj_07PFfKZ5x1eNRPmagiOQ52bz7&index=8
3. //www.youtube.com/watch?v=ptt931rrXo8&index=3&list=PLNcr2Rj_07PGOM4NtcTzEpZkTlOEkNfh7



DPS3012 тест мощности + чипы: //www.youtube.com/watch?v=q1wy0gzXgGo

DPS 5005 съемное видео: //www.youtube.com/watch?v=BklUuj5-j10

И видео работы://youtu.be/VIlgnA9ysFY и //youtu.be/zLQyFf0iGjU

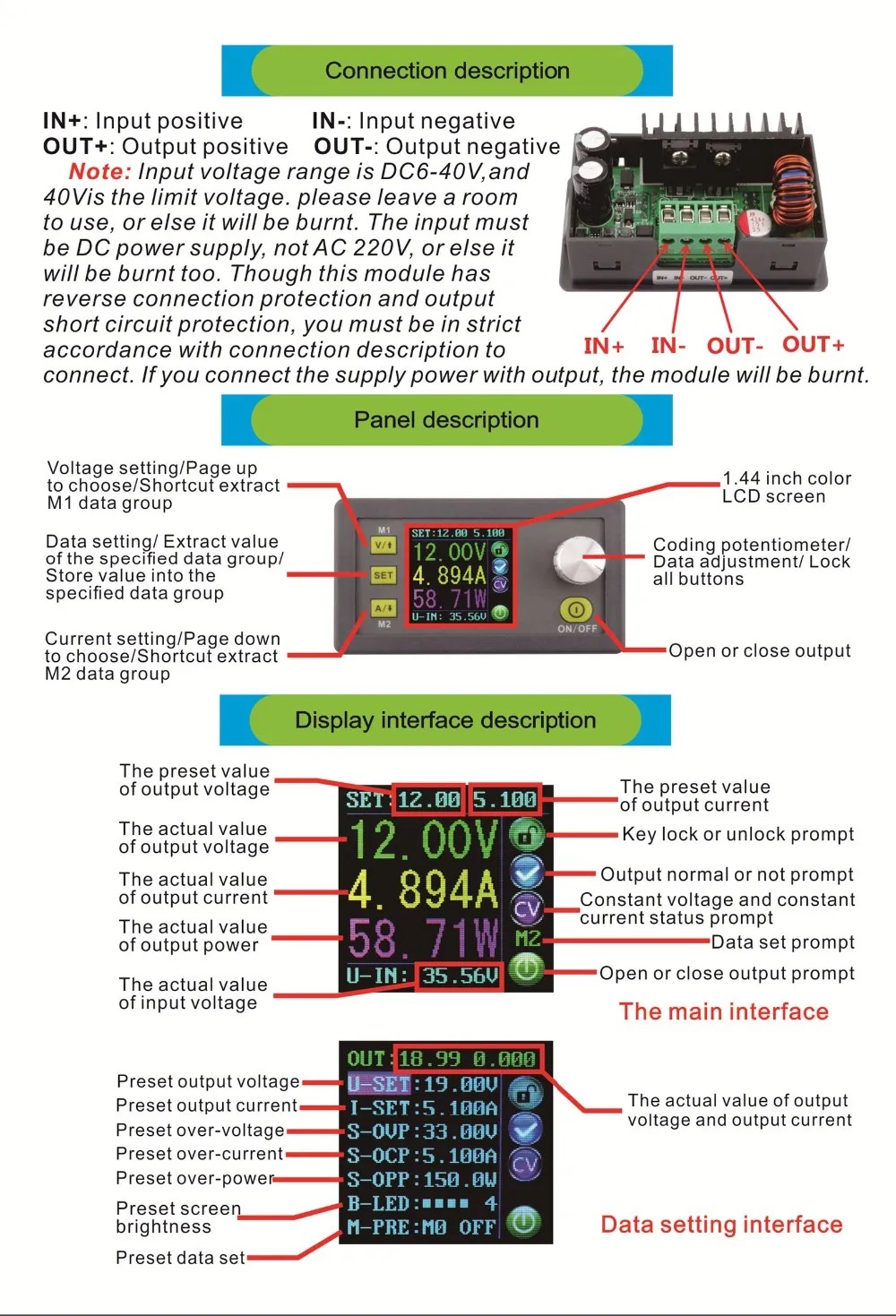

Дисплей Описание интерфейса

7-предустановленное значение напряжения на выходе

8-фактическое значение выходного напряжения

9-фактическое значение тока на выходе

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение тока на выходе

13-ключ блокировки или разблокировки подсказки

14-выход нормальный или не быстрый

15-подсказка о состоянии постоянного напряжения и постоянного тока

16-Подсказка для набора данных

17-Кнопка открытия или закрытия

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-предустановка перегрузки по току

22-Предустановленная перегрузки

23 предустановленных яркости экрана

24 предустановленных набора данных

25-фактическое значение напряжения на выходе и тока на выходе

Инструкции по эксплуатации

Когда вы подключаете источник питания, на экране отображается окно с поддержкой, а затем оно входит в основной интерфейс. В основном интерфейсе в верхней части экрана находится значение установленного напряжения на выходе и установленное значение тока. Большое значение шрифта слева-текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится в нижней части экрана. Справа от экрана есть значки бегущего состояния, значок блокировки ключа, значок неправильного состояния выхода, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок выхода для открытия или закрытия.

Установите выходное напряжение и выходной ток на основном интерфейсе.

В ближайшее время нажмите клавишу V/& uarr;, вы можете перейти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем enter, чтобы отрегулировать числовое значение. Нажмите на потенциометр кодирования, чтобы перейти в состояние регулировки числового значения, которое вы хотите отрегулировать. Поверните потенциометр кодирования, чтобы отрегулировать числовое значение. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время V/& uarr;. В то же время заданная стоимость будет храниться. Или вы ничего не можете сделать через минуту, состояние будет автоматически существовать, и заданный будет сохранен также. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

В основном интерфейсе вы можете в ближайшее время нажать кнопку SET, чтобы перейти в интерфейс настройки данных. На интерфейсе настройки данных, нажмите в ближайшее время/& uarr; Или A/↓ для перехода на страницу вверх или вниз на U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе.

Установите значение защиты.

На страницу вверх или вниз на S-OVP, S-OCP или S-OPP место, чтобы установить защитное устройство от перенапряжения, перегрузки по току и соотношение цена/качество и сверх-мощность в соответствии с измерениями; В тех случаях, когда стоимость составляет до заданное значение, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы перейти в состояние регулировки числового значения, которое вы хотите отрегулировать. Поверните потенциометр кодирования, чтобы отрегулировать числовое значение. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время установить кнопку.

   Регулировка яркости экрана.

На страницу вверх или вниз на B-LED, а затем в ближайшее время нажмите потенциометр кодирования для ввода статуса регулировки яркости экрана. Поверните потенциометр кодирования, чтобы отрегулировать необходимое Вам числовое значение. Если вы хотите выйти из настройки числового значения, нажмите в ближайшее время установить кнопку. Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

  Установка данных и хранение указанной группы данных.

На страницу вверх или вниз на M-PRE, а затем в ближайшее время нажмите потенциометр кодирования для ввода статуса выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которая вам нужна. Затем будет отображаться группа данных, которая вам нужна. И затем нажмите потенциометр кодирования, чтобы перейти в состояние изменяющегося состояния выхода. Поверните потенциометр кодирования, чтобы выбрать включение или выключение. При выборе, группа данных извлекается, и выходной режим остается таким же. Когда выберите OFF, группа данных извлекается, а выход закрыт. Если вы хотите выйти из набора данных, нажмите кнопку «set» в ближайшее время. Затем нажмите в ближайшее время V/& uarr; Или A/⑤, чтобы перейти на веб-сайт в другое место, чтобы изменить необходимые вам данные. После того, как установка данных была выполнена, удерживайте нажатие клавиши SET (set) более 2 с, все данные, которые вы установите, будут автоматически храниться в указанную группу данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете в ближайшее время установить кнопку возврата к основному интерфейсу.

Установка по умолчанию, запуск загрузки или закрытие выхода

На страницу вверх или вниз на S-INI, а затем нажмите в ближайшее время кодирующий потенциометр для ввода статуса настройки. Установка, открытие ботинок по умолчанию; Выключение, закрытие ботинок по умолчанию.

Функция описание.

   Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

   Блокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе, вы можете держать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок замка ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Ключ разблокировки дисплее отобразится на правой части экрана.

  M0-M9 десять групп группы данных

M0 group-это группа данных по умолчанию для загрузки. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет касаться группы данных M0 и автоматически храниться в таблице данных M0.

   Извлечение группы данных быстрого хранения M1 или m2.

В основном интерфейсе, удерживайте нажатие V/& uarr; Или A/⑤ более 2s, вы можете быстро извлекать данные для быстрого хранения, группа M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

В основном интерфейсе удерживайте нажатие клавиши SET key более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET key в ближайшее время, вы можете извлекать указанную группу данных, которая вам нужна.
