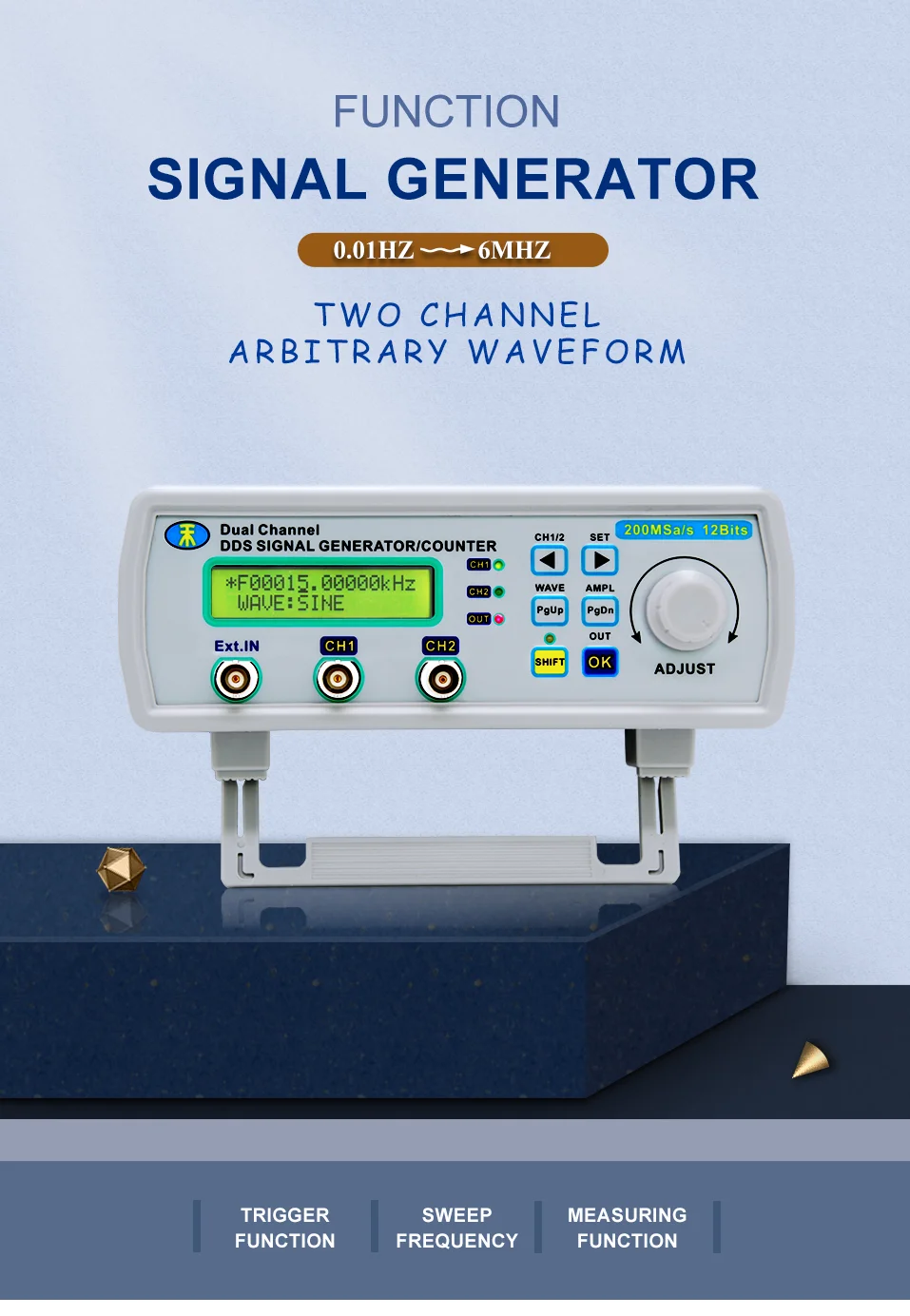

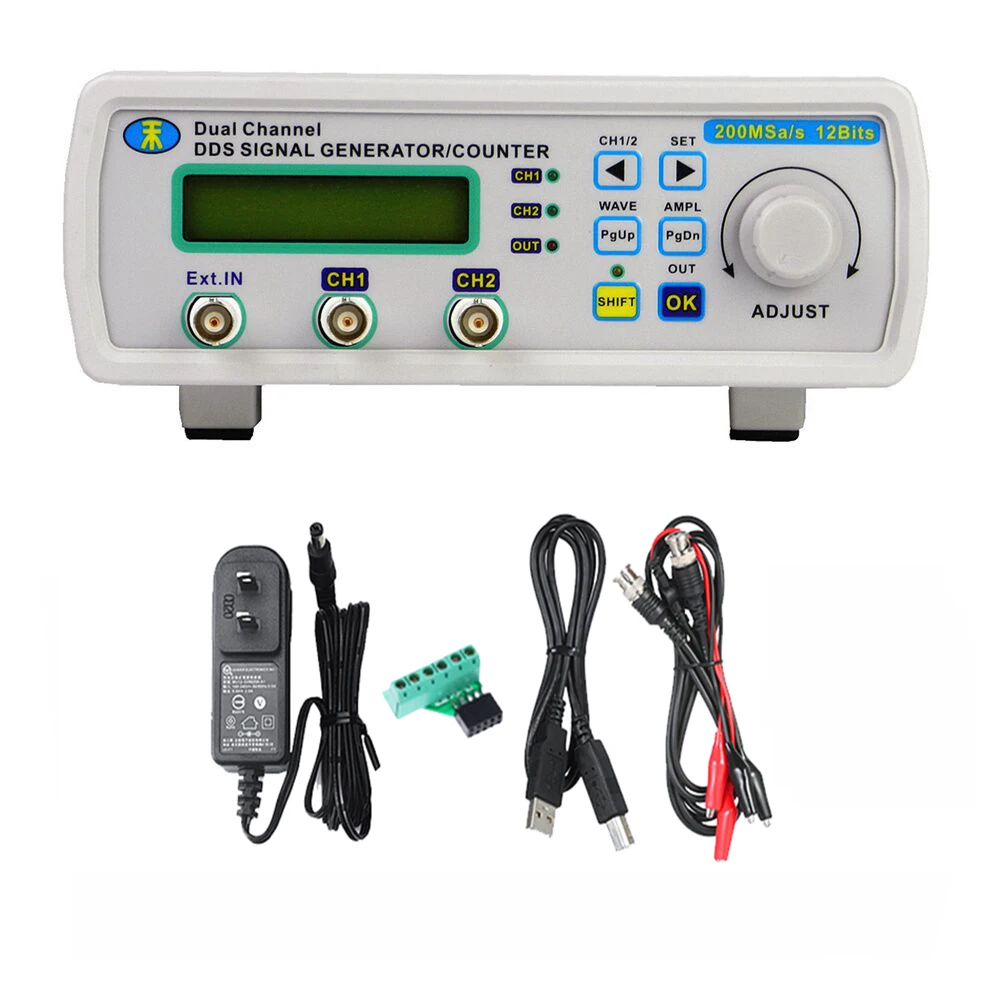

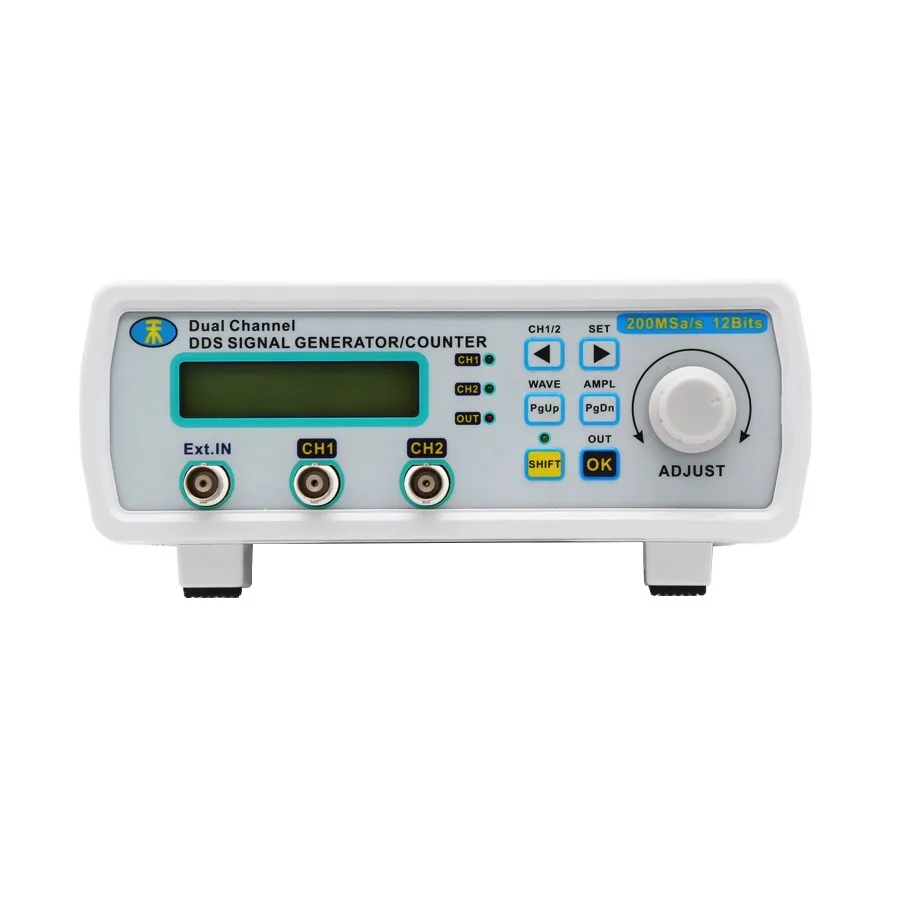

JUNTEK MHS5200A 6 МГц DDS генератор сигналов цифровой контроль двухканальный счетчик

Двухканальный генератор сигналов серии MHS5200A сочетает в себе несколько функций s, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Выбор модели

MHS-5206A

MHS-5212A

MHS-5220A

MHS-5225A

Диапазон частот синусоидальной волны

0~6 МГц

0~12 МГц

0~20 МГц

0~25 МГц

Частотный диапазон квадратных волн

0 ~ 6 МГц

Частотный диапазон импульсной волны

0~6 МГц

TTL / COMS Частотный диапазон цифрового сигнала

0 ~ 6 МГц

Произвольный/другой Частотный диапазон волны

0~6 МГц

Частотные характеристики

Минимальное разрешение частоты

10 МГц

Ошибка частоты

± 5x10^-6

Стабильность частоты

± 1X10^-6/5 часов

Произвольная/другая форма волны

50 Ом ± 10%

Амплитудная характеристика

Амплитудный диапазон (пиковое-пиковое значение)

5mVp-p ~ 20Vp-p

Разрешение амплитуды

1mVp-p (-20дБ затухание) 10mVp-p (Нет затухания)

Амплитудная стабильность

± 0.5% (каждые 5 часов)

Погрешность амплитуды

± 1% + 10мв (частота 1кГц, 15Vp-p)

Диапазон смещения

-120% ~ + 120%

Офсетное разрешение

1%

Относительный диапазон

0 ~ 359 °

Разрешение фазы

1 °

Характеристики формы волны

Тип формы волны

Синус、Квадратный、Пульс (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная Синусоидальная волна, КМОП-волна, уровень постоянного тока (установка амплитуды постоянного тока путем регулировки смещения), Полуволна, полная волна, положительная волна лестницы, анти-лестничная волна, шумовая волна, экстенциальный подъем, экстенциальное падение, симплетический пульс и Lorenz пульс и 60 произвольных форм волны

Длина волны

2048 точек

Частота дискретизации формы волны

200MSa/s

Вертикальное разрешение формы волны

12 Биты

Синусоидальная волна

Гармоническое подавление

≥ 40DBc (<1 МГц); ≥35DBc (1 МГц~ 25МГц)

Полное гармоническое искажение

<0.8%(20 Гц~20 кГц)

Квадратная волна

Время подъема и падения

≤ 20 нс

Overshoot

≤ 10%

Диапазон регулировки рабочего цикла

0.1%-99.9%

TTL сигнал

Выходной уровень

≥ 3Vpp

ВентиляторКоэффициент

≥ 20TTL

Время подъема и падения

≤ 20 нс

COMS сигнал

Низкий уровень

<0,3 В

Высокий уровень

1 В ~ 10 в

Время подъема и падения

≤ 20 нс

Зуб пилыВолна

Рабочий цикл>50%

Пила зубная волна

Рабочий цикл<50%

Пила зубная волна

Произвольная волна

Количество

16 групп

Глубина хранения/группа

1 Кб/16 групп

Сигнал на выходе

Диапазон измерения частоты

Время ворот = 10S 0,1 HZ-60MHZ

Время ворот = 1S 1 Гц-60 МГц

Время ворот = 0,1 с 10 Гц-60 МГц

Время ворот = 0,01 с 100 Гц-60 МГц

Диапазон входного напряжения

0.5Vp-p ~ 20Vp-p

Диапазон подсчета

0 ~ 4294967295

Метод подсчета

Руководство по эксплуатации

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, максимальное измерение 10s

Измерение периода

Разрешение 20ns, максимальное измерение 20s

Измерение рабочего цикла

Разрешение 0.1%, диапазон измерения 0.1% ~ 99.9%

Выбор источника

1. ВКЛ. Вход (сигнал переменного тока)

2. TTL_IN вход (цифровой сигнал)

Характеристики связи

Метод интерфейса

Используйте USB для последовательного интерфейса

Скорость связи

57600bps

Протокол

Использование командной строки, Соглашение открыто

Прочее

Источник питания

5 в постоянного тока ± 0,5 В

Размеры

180*190*72 мм

Вес нетто

550 г (хост) 480 г (приложение)

Вес брутто

1090 г

Рабочая среда

Температура:-10 ℃ ~ 50 ℃ влажность<80
