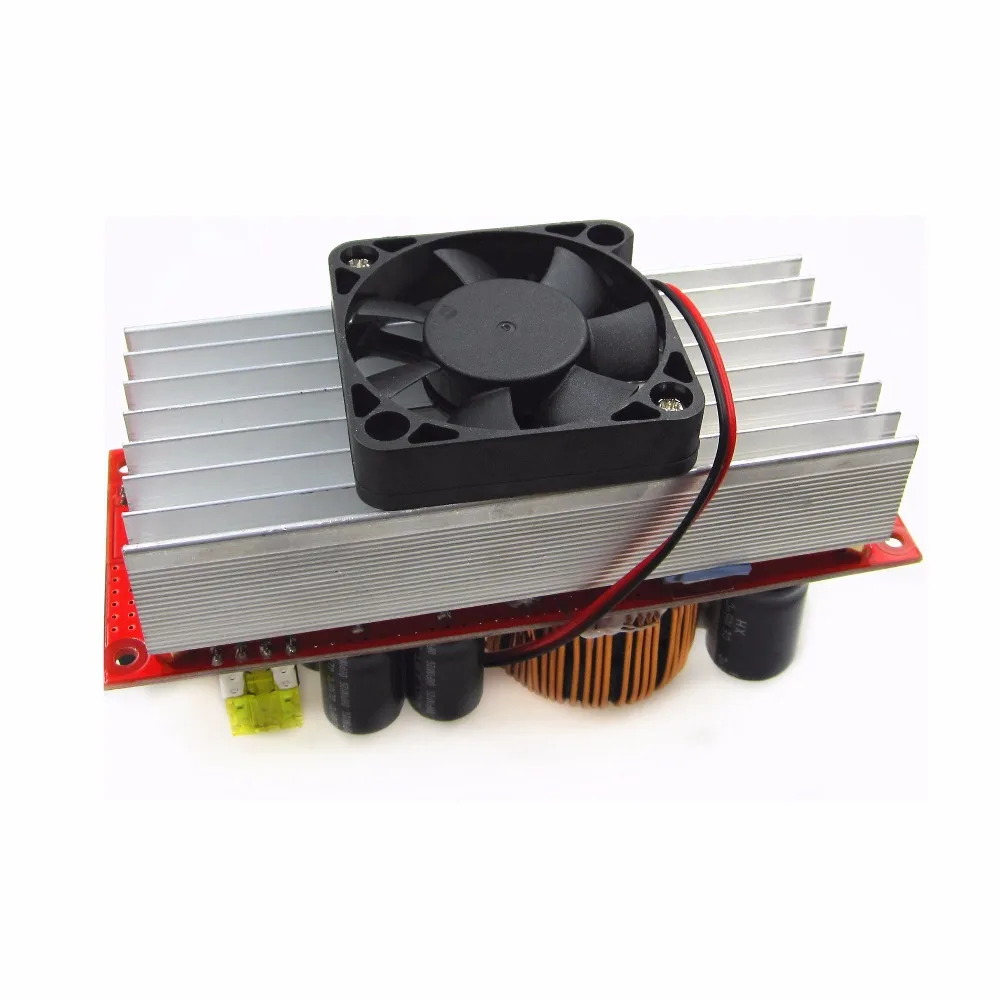

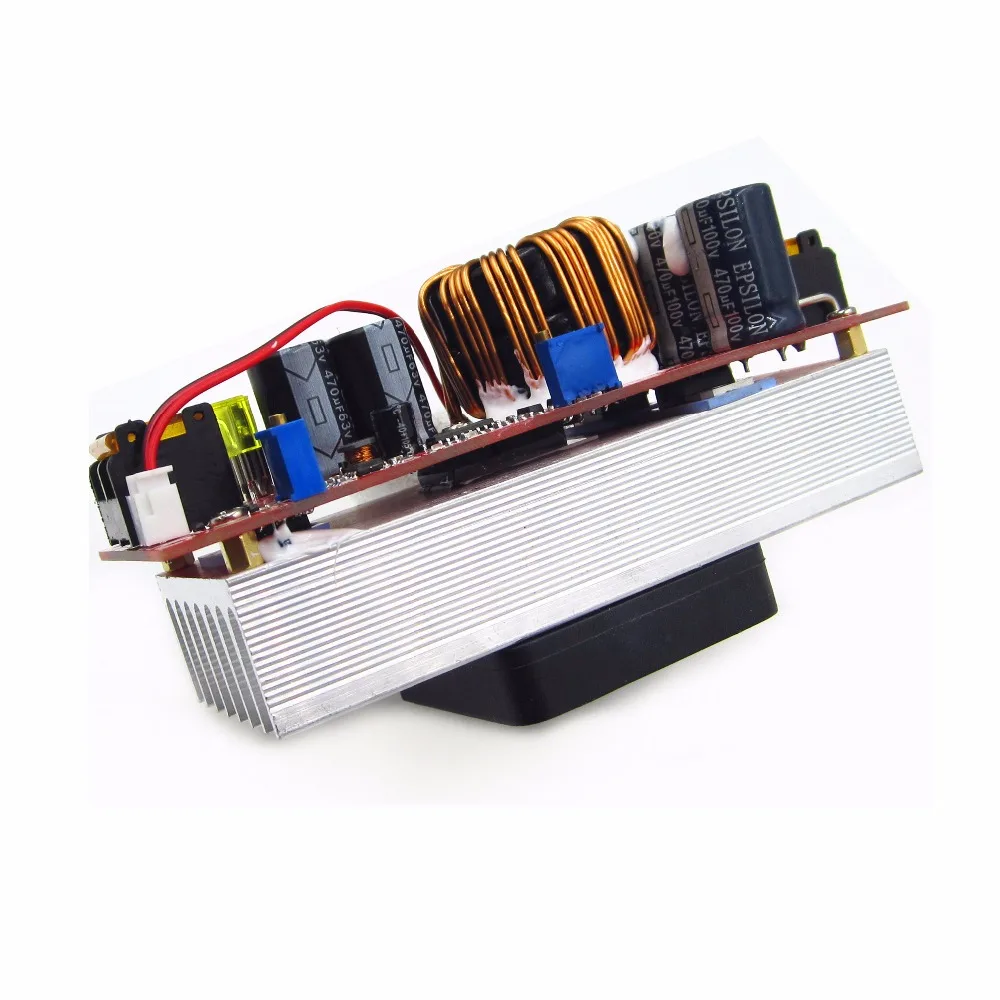

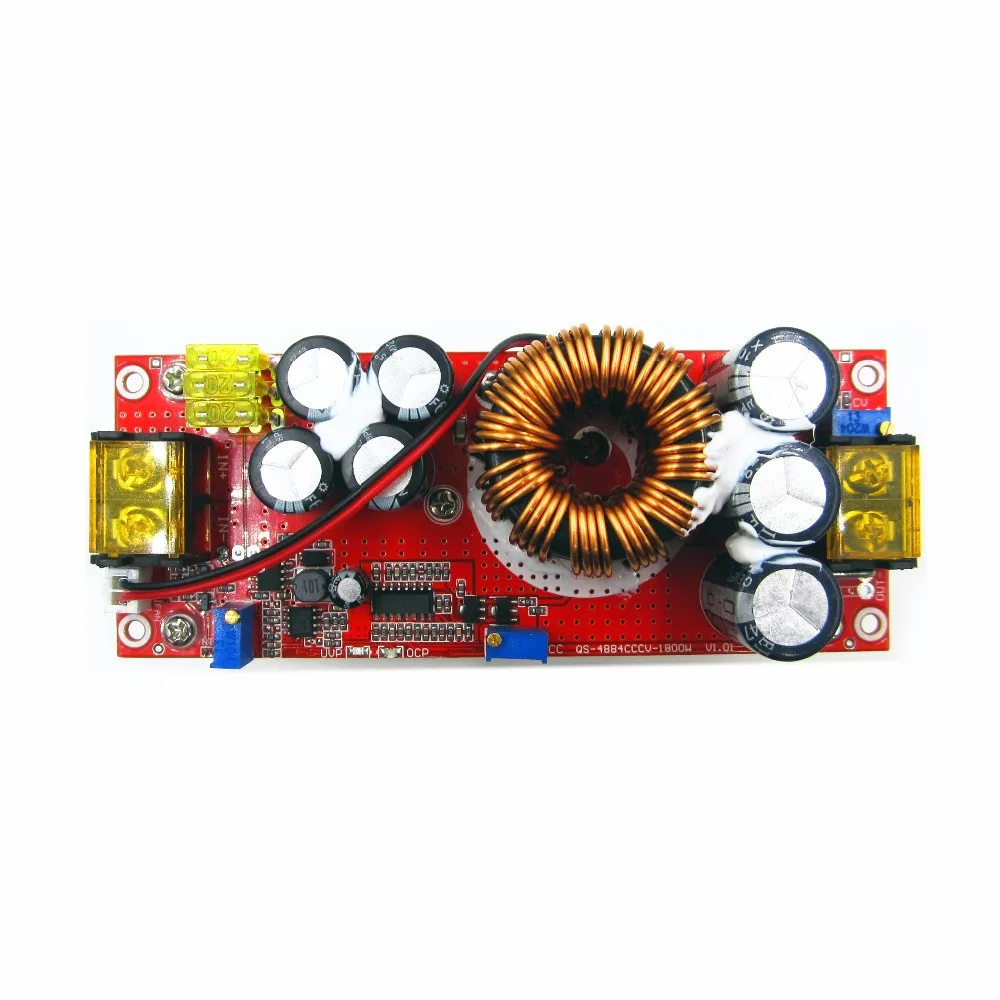

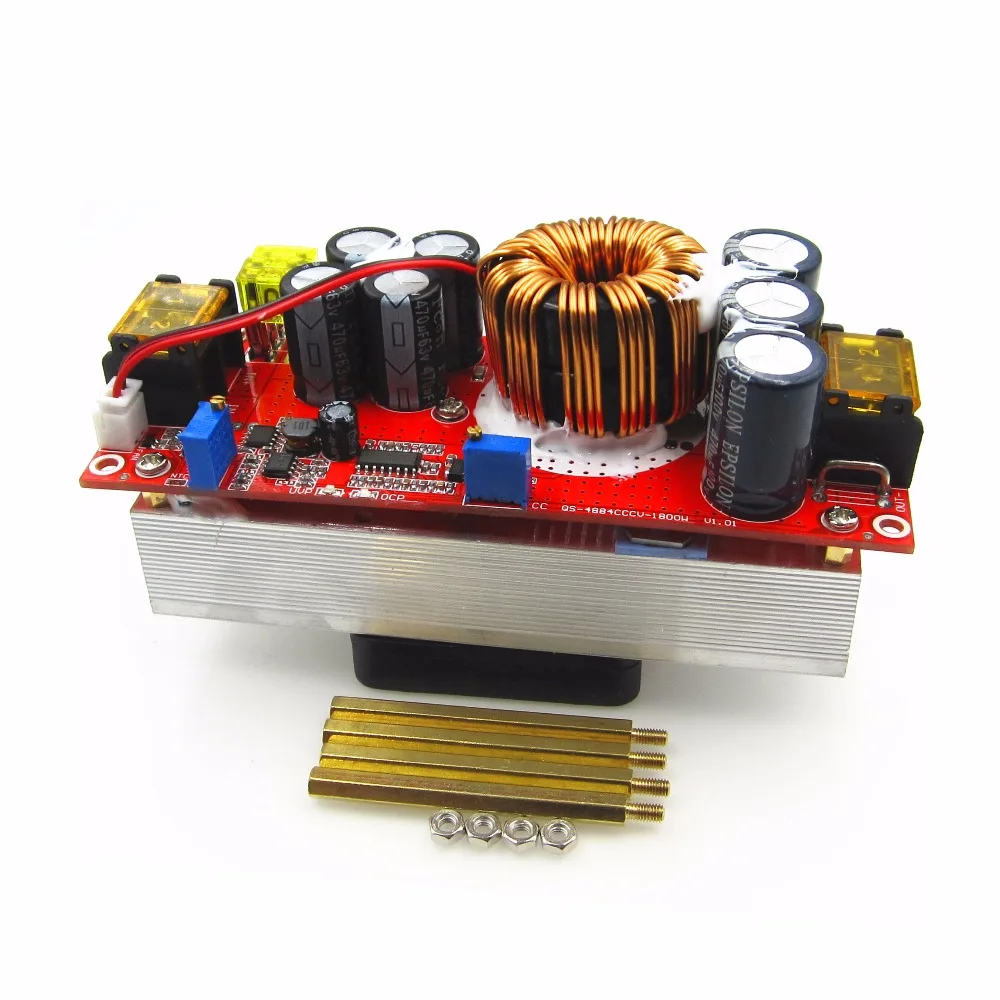

Повышающий преобразователь постоянного тока HAILANGNIAO 1500 Вт от 10 60 В до 12 90 в 30 А

1500 Вт DC-DC повышающий преобразователь 10-60 В до 12- 90 в 30A модуль постоянного тока источник питания светодиодный драйвер повышающий преобразователь напряжения преобразователь питания

Особенности:

• Модуль питания использует двойную sendust магниты наматывается с 1,2 миллиметр медного провода.
• 100V/210A низкое сопротивление MOS с большой мощности и входной ток, подходит для большой мощности LED, двигатели постоянного тока.
• Поддержка защиты обратного ввода с MOS, так что нет никаких проблем с неправильным входным проводом и отключением источника питания.
• Защита от низкого напряжения защитит Модуль и аккумулятор от повреждения от перегрузки при использовании аккумулятора для хранения в качестве входа.
• Утолщенный радиатор и интеллектуальный охлаждающий вентилятор с контролем температуры лучше рассеивают тепло.

Технические характеристики:
Тип: неизолированный Повышающий Модуль (BOOST)
Входное напряжение: DC10V до 60V
Макс. Ток на входе: 30A (Входное напряжение: 10В до 30V)
25а (входное напряжение 31 В до 60 в)
Ток покоя: 15 мА (будет увеличиваться при преобразовании 12 В в 20 в)
Выходное напряжение: от 12 В до 90 в (регулируется, по умолчанию 19 в)
Макс. Выходной ток: 20А (зависит от разницы в входном и выходном напряжении, чем больше разница в напряжении, тем меньше выходной ток. Пожалуйста, увеличьте тепловыделение, когда ток превышает 15а)
Диапазон постоянного тока: от 0,8а до 20А (+/-0,3a)
Защита обратного ввода: Да (150A MOS)
Защита от низкого напряжения: Да (V8 до 50 в регулируется, самовосстановление)
Рабочая температура: от-40 ° до + 85 ° (если температура слишком высокая, пожалуйста, увеличьте тепловыделение)
Частота: 150 кГц
Эффективность преобразования: от 92% до 97% (эффективность зависит от входного/выходного напряжения, тока и разницы в напряжении. Чем меньше разница, тем выше эффективность)
Защита от перегрузки по току: Да (автоматическая защита при входе более 35 А, и напряжение источника питания не будет увеличиваться)
Защита от короткого замыкания: Да (вход 30A предохранитель)
Способ подключения: клеммы (Используйте медный провод большого тока)
Максимальная выходная мощность = входное напряжение * Максимальный ток (если вход 12 В, максимальная выходная мощность = 12 В * 30A = 360 Вт)
Размер: 130x84x52 мм/5,11x3,3x2,04"

Инструкция:

Регулировка напряжения:
Включите модуль, не Подключаясь к нагрузке, затем Настройте потенциометр «V-ADJ» по часовой стрелке для увеличения, против часовой стрелки для уменьшения. Из-за большой емкости выхода ответ будет медленным при регулировании высокого напряжения до низкого напряжения.
Регулировка тока:
Отрегулируйте потенциометр "CC A-ADJ" против часовой стрелки около 30 кругов, чтобы минимизировать выходной ток перед подключением к нагрузке. Затем Настройте «CC A-ADJ» по часовой стрелке до нужного вам значения тока. Если вы используете модуль для зарядки аккумулятора, подключите к выходу после полной разрядки аккумулятора. Потому что, если чем больше энергии осталось в батарее, тем меньше будет зарядный ток.
Низкое входное напряжение Регулировка защиты:
Если мы устанавливаем низкую защиту от входного напряжения для батареи 12 В, подключите вход к напряжению 10 в, затем Настройте RV1 (по часовой стрелке для увеличения, против часовой стрелки для уменьшения) до тех пор, пока UVLO не загорится. Теперь напряжение защиты составляет 10 в, то есть, когда напряжение батареи падает до 10 в, модуль не будет увеличивать напряжение, а выходное напряжение будет таким же, как входное напряжение.

Примечание:
1. Выходная проводка не может быть изменена или короткое замыкание.
2. Если модуль подключен к индуктивной нагрузке, минимальное входное напряжение должно быть выше (например, g. 24 В) и максимальная выходная мощность должна быть ниже (например, g. 500 Вт).
3. Если аккумулятор для хранения, источник питания переключателя, солнечная панель или электрический генератор используется в качестве источника питания, низкое значение защиты напряжения должно быть отрегулировано ниже, в противном случае это может привести к повреждению.

Пакет включает в себя:

1 x модуль
