DFRobot Sunflower высокоэффективный менеджер солнечной энергии 9 В/12 В/18 в LTC3652 чип с MPPT для Интернета вещей IoTВведение

• DFRobot запускает новую серию-Sunflower, ориентируясь на высокоэффективное, малое управление солнечной энергией для проектов IoT и приложений с возобновляемой энергией. Solar Power Manager-это полный модуль управления малой мощностью и высокой эффективностью солнечной энергии. Он оснащен функцией MPPT (максимальное отслеживание точки мощности), максимизируя эффективность солнечной панели. Не только в качестве солнечное зарядное устройство, модуль может обеспечить до 2A зарядный ток никель-металл-до 3,7 V литий ионный аккумулятор с адаптером переменного тока (не познее 30V) или USB зарядное устройство, три отдельных на включение/выключение управляемый DC-DC постоянного тока в постоянный преобразователи с выходом 5V 1.5A, 3,3 V 1A и 9 в/12V 0.5A выходов. Эти функции удовлетворяют потребности различных проектов солнечной энергии и маломощных приложений. В модуле также используются различные функции защиты, такие как защита от литиевых батарей, защита от обратного подключения батареи/солнечной панели, защита от перегрева и перегрузки по току/короткому замыканию, что значительно повышает стабильность и безопасность системы.

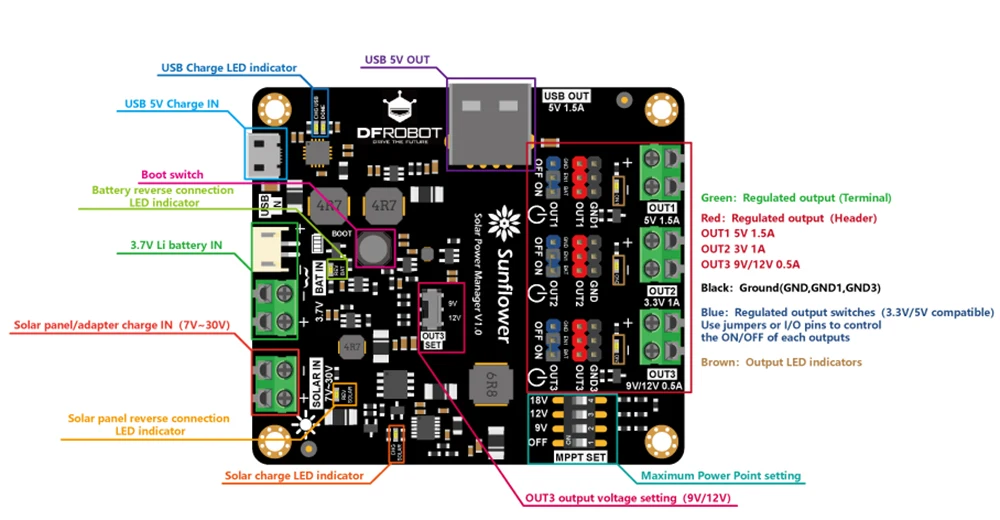

• Обзор доски

• Схема подключения

Построить солнечную систему

• Алгоритм постоянного напряжения MPPT, Максимизация эффективности солнечной панели
• 7V ~ 30V широкая солнечная панель входное напряжение
• Различные режимы зарядки: Солнечный/AC адаптер/USB зарядное устройство (2А максимальный зарядный ток)
• Три отдельных вкл/выкл управляемый Регулируемый источник питания для маломощных приложений
• Все многослойные керамические конденсаторы (MLCC), безопасные, стабильные и высокоэффективные
• Различные функции защиты
• Usb-разъем с ESD оболочкой

• Умная Система мониторинга солнечной среды
• Солнечная приведенная в действие робот
• Небольшой уличный фонарь на солнечной батарее
• Солнечное зарядное устройство

• IC управления солнечной энергией: LTC3652
• Солнечное Входное напряжение (солнечный вход): 7 В ~ 30 в
• Батарея вход (летучая мышь): 3,7 V одна ячейка литий-полимерный аккумулятор/литий-ионный аккумулятор Батарея
• Ток зарядки (USB/солнечный вход): 2А макс
• Зарядка отсечки напряжение (USB/солнечной энергии в): 4,2 V ± 1%
• Слежением за максимальной точкой мощности, настройка напряжения: выкл/9 В/12V/18V
• Напряжение USB: 5 В
• Регулируемый источник питания: OUT1 = 5 в 1.5A; OUT2 = 3,3 В 1A; OUT3 = 9 В/12 В 0.5A
• Регулируемого источника питания КПД (3,7 V аккумулятор)
• OUT1: 86% 50% нагрузки
• OUT2: 92% 50% нагрузки
• OUT3 (9V OUT): 89% 50% нагрузки
• Эффективность зарядки USB: 84% 1A
• Эффективность солнечного заряда (18 В):78% 1A
• Максимальный ток покоя: <3 мА
• Защита
• Летучая мышь: защита от перезарядки/разрядки/перегрузки по току/обратного подключения
• OUT1-OUT3/USB выход: короткого замыкания/перегрузки по току/Защита от перегрева
• Солнечный вход: защита обратного соединения
• Рабочая температура:-40 ℃ ~ 85 ℃

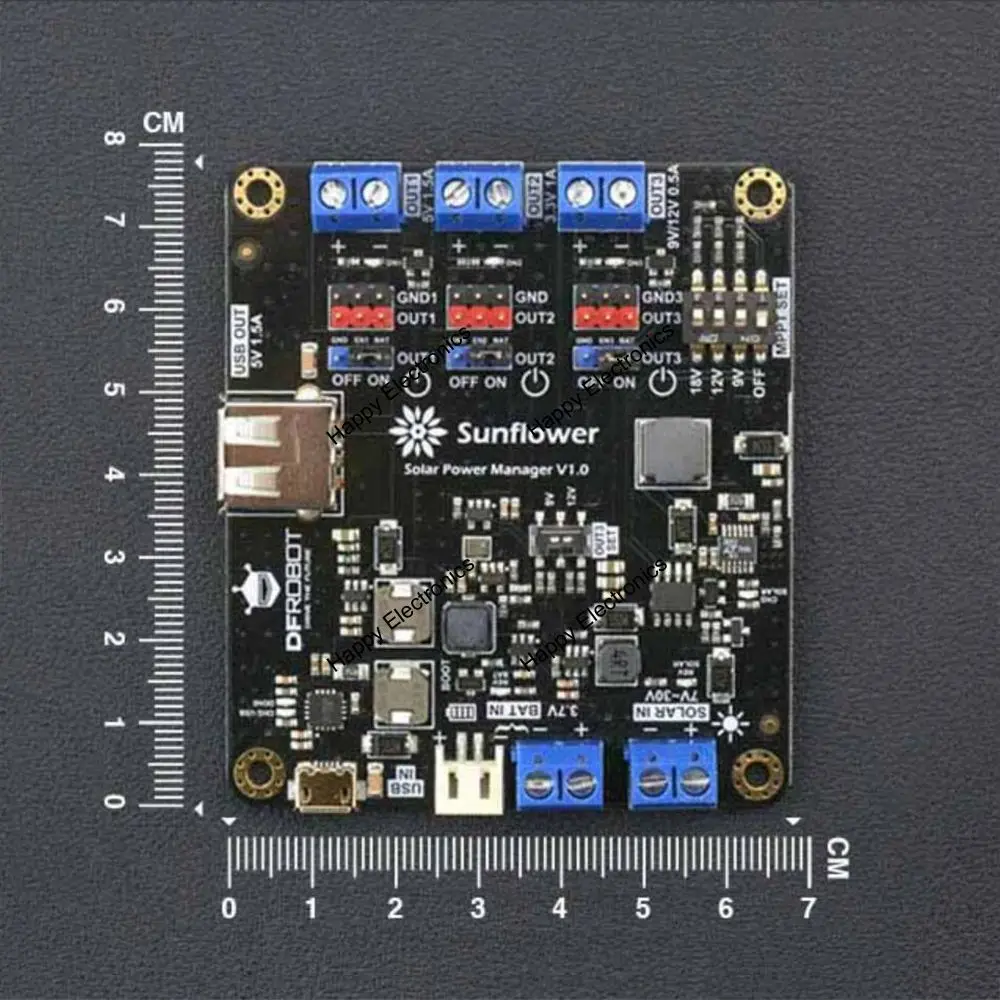

• Размер: 78,0 мм * 68,0 мм

• Продукт Вики
• Дополнительные документы

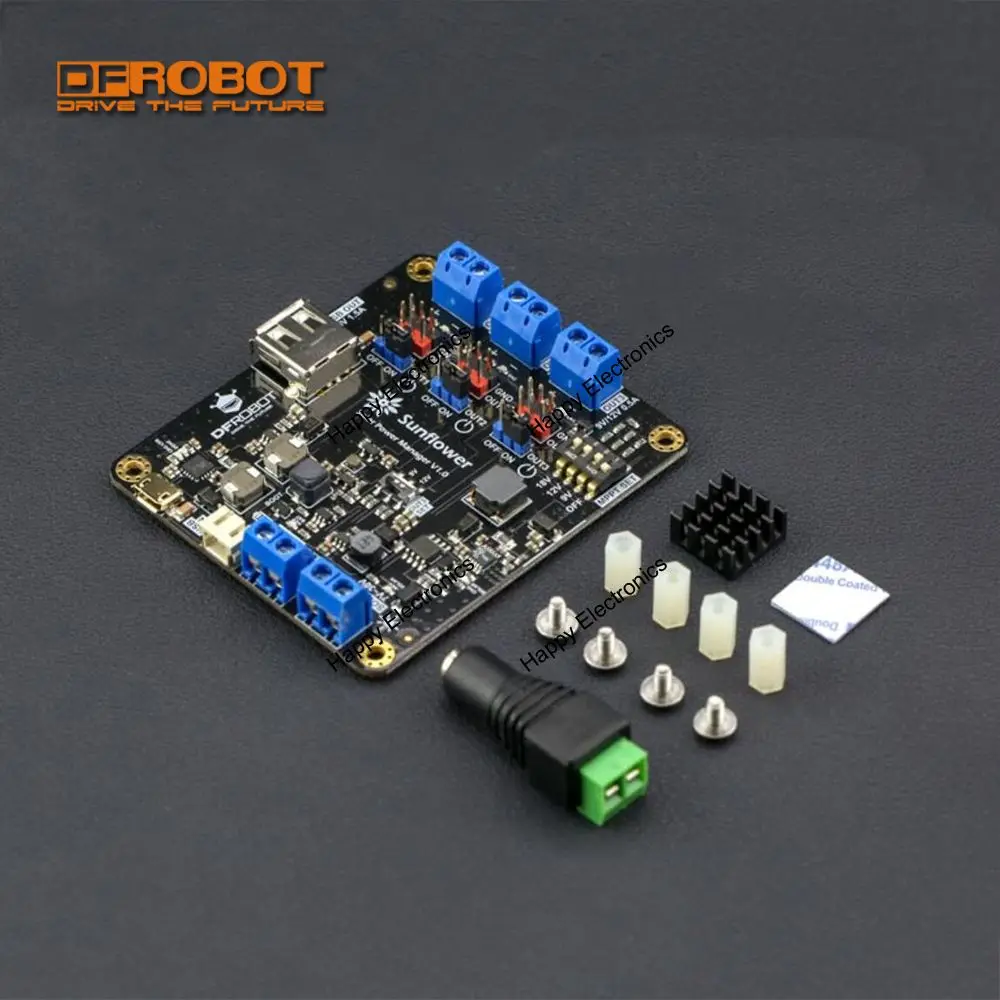

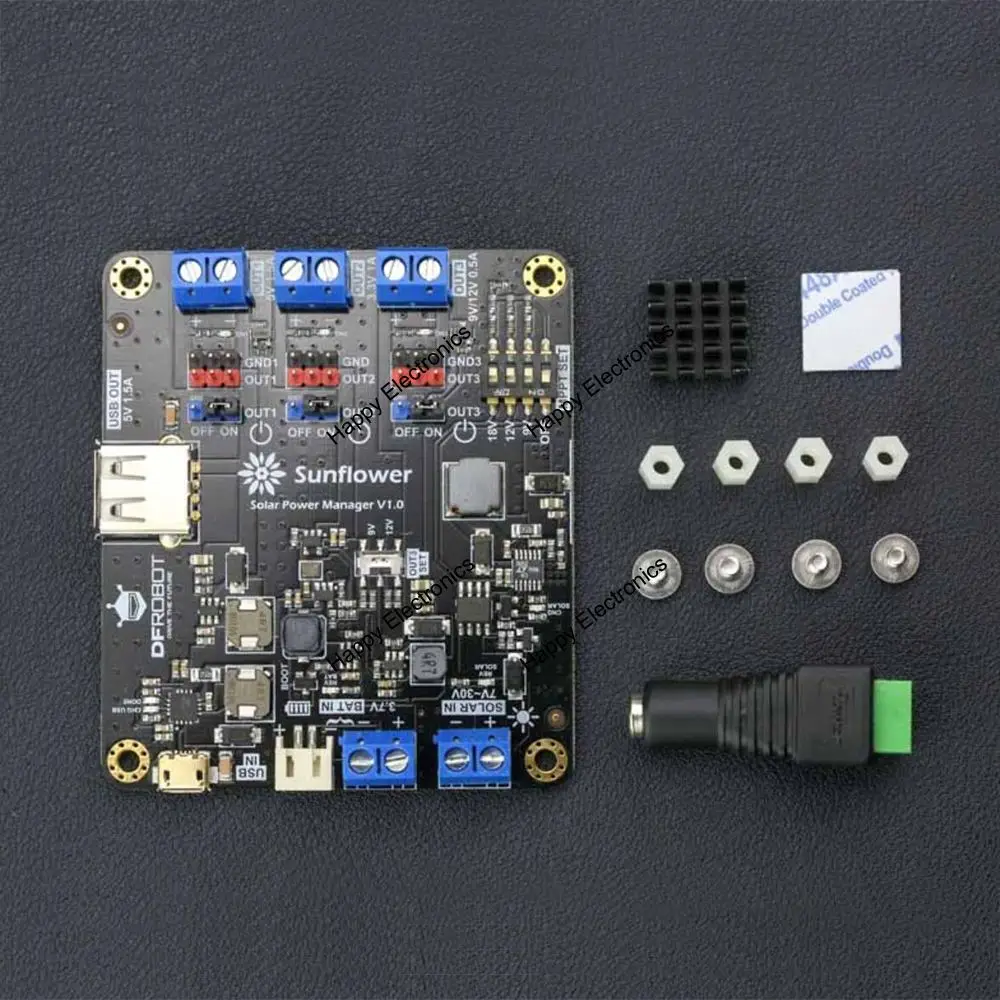

• Подсолнух: менеджер солнечной энергии X1
• Черный джемпер X3
• M3 нейлон столб X4
• M3 нержавеющая сталь винт X4
• 14 мм * 14 мм алюминиевое охлаждающее ребро X1
• 14 мм * 14 мм Теплопроводящий силиконовый коврик X1
• Женский адаптер питания постоянного тока X1
