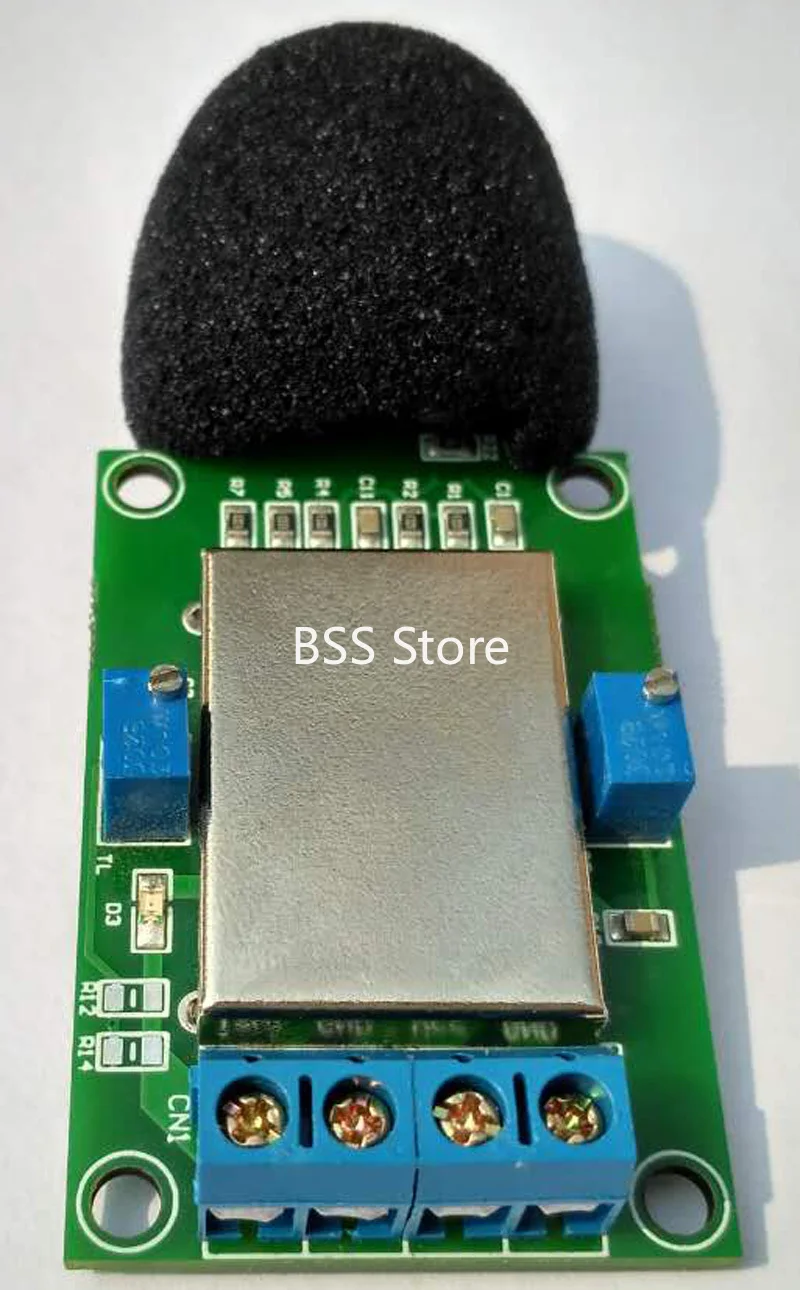

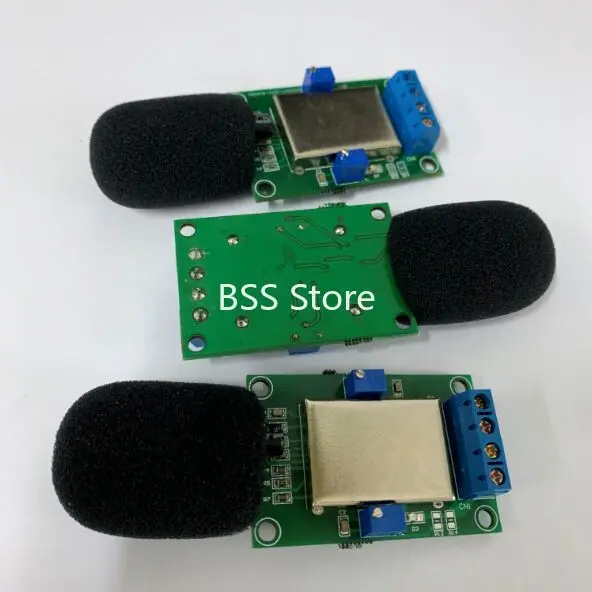

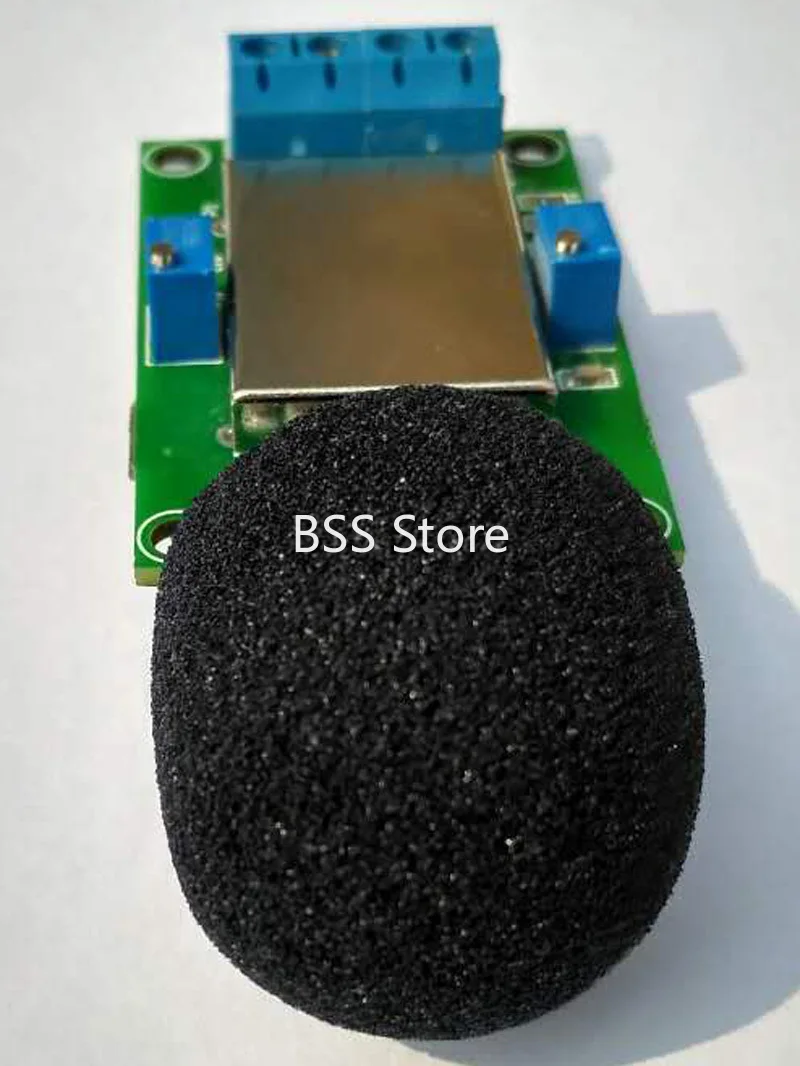

Аналоговый прибор для измерения уровня шума 4 20 мА датчик 0 5 В

Аналоговый прибор для измерения уровня шума 4 20 мА датчик 0 5 В

Параметры Напряжение источника питания: по умолчанию 24 В постоянного тока; Опционально 12 В постоянного тока или 5 в постоянного тока Диапазон измерения: от 40 дБ до 130 дБ (автоматическое переключение) Частота выборки: 100 раз в секунду Частота на выходе: аналоговый выход непрерывного выхода Выходной режим: режим тока 4-20 мА, тип напряжения 0-5 В, тип напряжения 0-10 В. Погрешность измерения: + / -3,0 дБ (коррекция точки 2Khz80dB) Характеристики частотного взвешивания: тяжелые характеристики Динамические характеристики: быстро Время отклика: менее 2 секунд Частотная характеристика: от 35 Гц до 20 кГц Размер продукта: диаметр 24 мм, длина 80 мм, Длина выходной линии 2 м. Рабочая среда: температура-20 ~ 60 C, влажность 10 ~ 90% относительной влажности Условия хранения: температура-20 ~ 80 C, влажность 10 ~ 90% относительной влажности Три, модель и внешнее определение: Выход 4-20 мА: модель WS500A Красная линия V +, черная линия V-, желтая линия вывода плюс, черная линия вывода отрицательный (выходное серийное сопротивление 100-500 Европа) Выход 0-5 в: модель WS500B; Красная линия V +, черная линия V-, выход напряжения желтой линии положительный, выход черной линии напряжения отрицательный. Выход 0-10 В: модель WS500C; Красная линия V +, черная линия V-, выход напряжения желтой линии положительный, выход черной линии напряжения отрицательный. Четвертое. Формула расчета аналогового вывода: Выходной алгоритм 4-20 мА: Нагрузка: 250 евро ---- 750 Европейская Мощность: 4 мА-20 мА DB = (Ix - 4) * 5,625 + 40; Ix = (I1 + I2 + I3 --- + I100) /X; Возьмите значение тока X в течение одной секунды, чтобы получить его среднее значение. Выходной алгоритм 0-5 в: ДБ = (Vx -1) * 22,5 + 40. Vx = (V1 + V2 + ---- + Vx) /X; Получите среднее значение X. Выходной алгоритм 0-10 в: ДБ = (Vx -2) * 11,25 + 40. Vx = (V1 + V2 + ---- + Vx) /X; Получите среднее значение X. Калибровка: отсек времени статического времени в комнате обычно составляет около 50. Потенциометр RT0 регулируется для того, чтобы сделать выходное близко к этому значение Pimio-это стандарт источник звука, как, например, 80 дБ, фабрика расположена рядом с метка для сенсора и потенциометр RTF регулируется закрывать эту стоимость.
