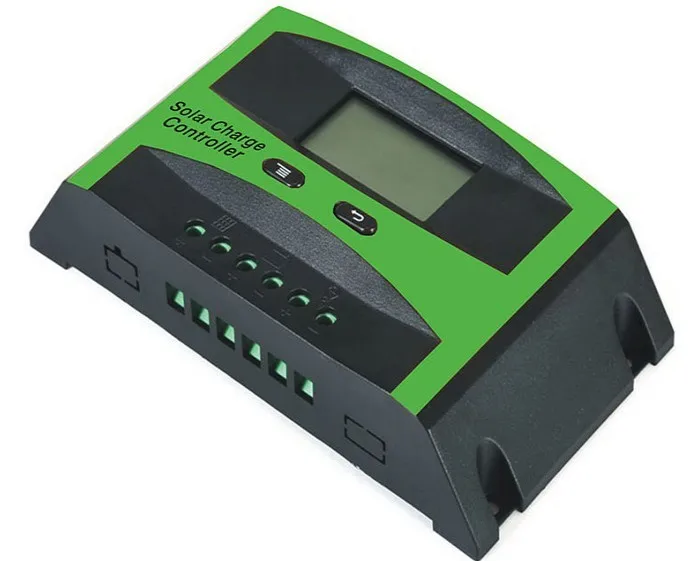

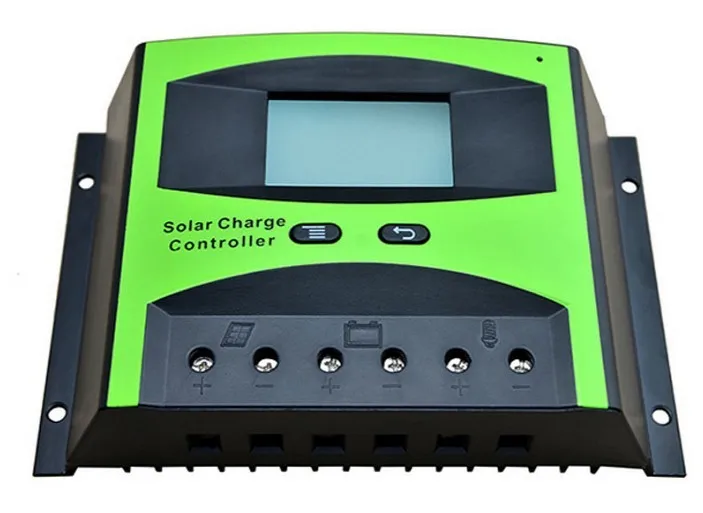

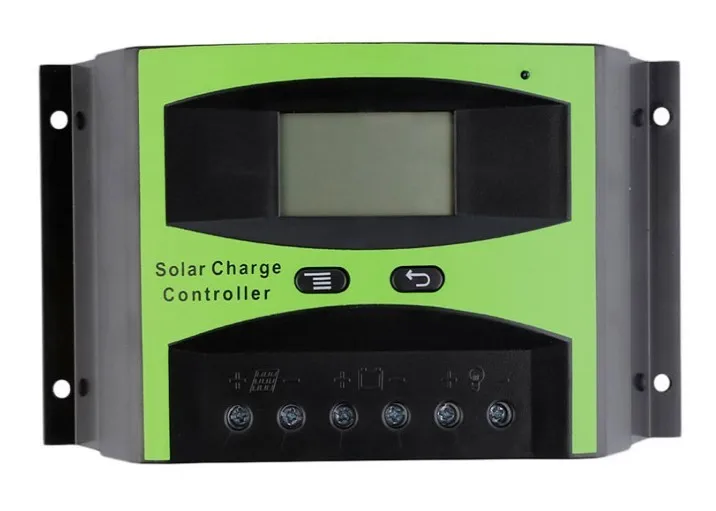

Адаптер контроллера 40A 12В/24В с адаптером экрана для солнечной системы

Адаптер контроллера 40A 12В/24В с адаптером экрана для солнечной системы

12 V/24 V 40A контроллер общий, тонкий, мощный, легко установить системы солнечной энергии должны иметь устройство.

Контроллер подходит для солнечной автономной системы генерации электроэнергии, в основном используется

Для защиты аккумулятора и предотвращения перезарядки солнечной батареи

Зарядка и перезарядка аккумулятора. Интеллектуальный контроль заряда и разряда

Процесс производства может эффективно продлить срок службы батареи и повысить производительность системы.

Основные функции:

Использование точных характеристик разряда коррекции скорости разряда батареи. Разрядное конечное напряжение изменяется с помощью точек контроля скорости разряда, устраняя простое управление напряжением, ставлю неточность, в соответствии с внутренними характеристиками батареи, скорость разряда имеет разное конечное напряжение.
С использованием микроконтроллера и специального программного обеспечения и интеллектуального управления;
Перезарядка, разрядка, автоматическое управление электронным коротким замыканием, защита от перегрузки, уникальная защита от обратного хода; более чем защита не повреждает любые детали, не сжигает страховку;
Использует серию PWM для зарядки основной цепи, цепь зарядки потери напряжения, чем цепь зарядки диода, чтобы уменьшить почти наполовину, эффективность зарядки, чем не ШИМ, высокая на 3%-6%, увеличение электричества; переразрядка восстановления перезаряжаемый обновление нормальной прямой зарядки, плавающая автоматическая система управления состоит из более длительного срока службы; Высокоточная компенсация температуры;
Интуитивный светодиодный индикатор указывает на текущее состояние батареи, позволяя пользователям понять использование;
Управляйте всеми ЧИПАМИ промышленного класса (только с контроллером промышленного класса), в холодной, высокой температуре, влажной среде, чтобы работать свободно. Используйте кристаллический осциллятор управления временем, точность управления временем.
Чтобы отменить регулировку потенциометра для управления заданной точкой, используйте запись флэш-памяти рабочей точки управления, чтобы набор цифровых, устранение вибрации из-за смещения потенциометра, ошибок точки управления дрейфом в более низкой точности, коэффициентов надежности;

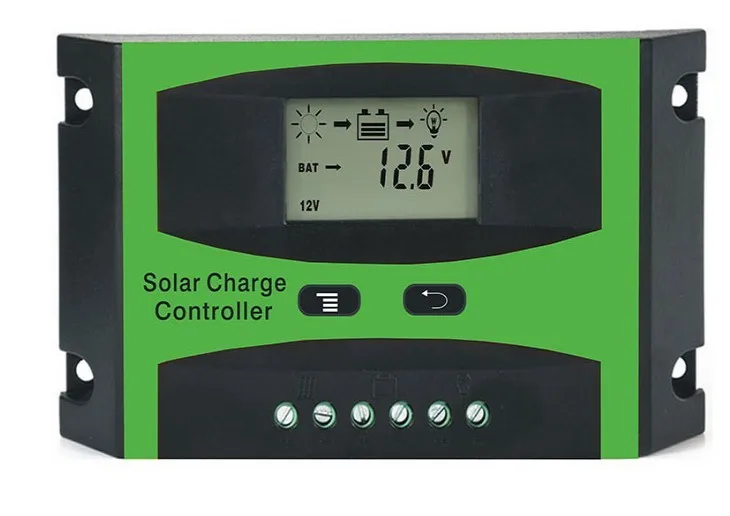

Цифровой светодиодный дисплей и настройки, управление одной кнопкой для завершения всех настроек, чрезвычайно простой в использовании и интуитивно понятный,
С двумя вариантами вывода, выход постоянного тока или 1 Гц стробоскопический выход стробоскопа особенно подходит для светодиодных предупреждающих огней.

Установка и использование:





Подготовка провода: рекомендуется использовать многожильный изолированный медный провод. Чтобы определить длину провода, в условиях, чтобы обеспечить место установки, чтобы минимизировать длину соединения, чтобы уменьшить потери мощности. Сторона контроллера головки проводки разделена на 5 мм Изолированная площадь поперечного сечения медной проволоки, в соответствии с текущей плотностью не более 4А/мм2 выберите.
Сначала Подключите клеммы аккумулятора к контроллеру, а затем другой конец подключен к батарее, обратите внимание на + и-полюс, не обращайте вспять. При правильном подключении индикатор (2) должен быть ярким, может быть ключом для проверки. В противном случае, необходимо проверить соединения независимо от того, будет ли в случае обратного, не будет сжигать какую-либо часть страхования и повреждения контроллера. Предохранитель повреждает внутреннюю схему самого контроллера конечной защитой от короткого замыкания.
Подключите провода фотоэлемента, подключите клеммы батареи контроллера остекления, а затем другой конец, подключенный к фотоэлементу, обратите внимание на + и-полюс, не обращайте вспять, если есть солнце, заряжаемый светодиод должен светиться. В противном случае, необходимо проверить соединения на

5, нагрузка подключена, выходная нагрузка на контроллер доступа к подключению нагрузки, обратите внимание на + и-полюс, не обращайте вспять, чтобы не сжечь электрические приборы.

6, затем фотоэлемент и провода нагрузки должны быть как показано ниже в терминале, чтобы оставаться дугой, чтобы предотвратить поток воды вниз по проводу, чтобы войти в контроллер.
