Настройка TPC12 12TD шагового серводвигателя цилиндра соленоидного клапана

Настройка TPC12 12TD шагового серводвигателя цилиндра соленоидного клапана

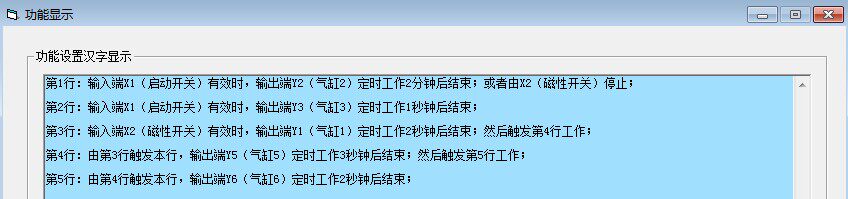

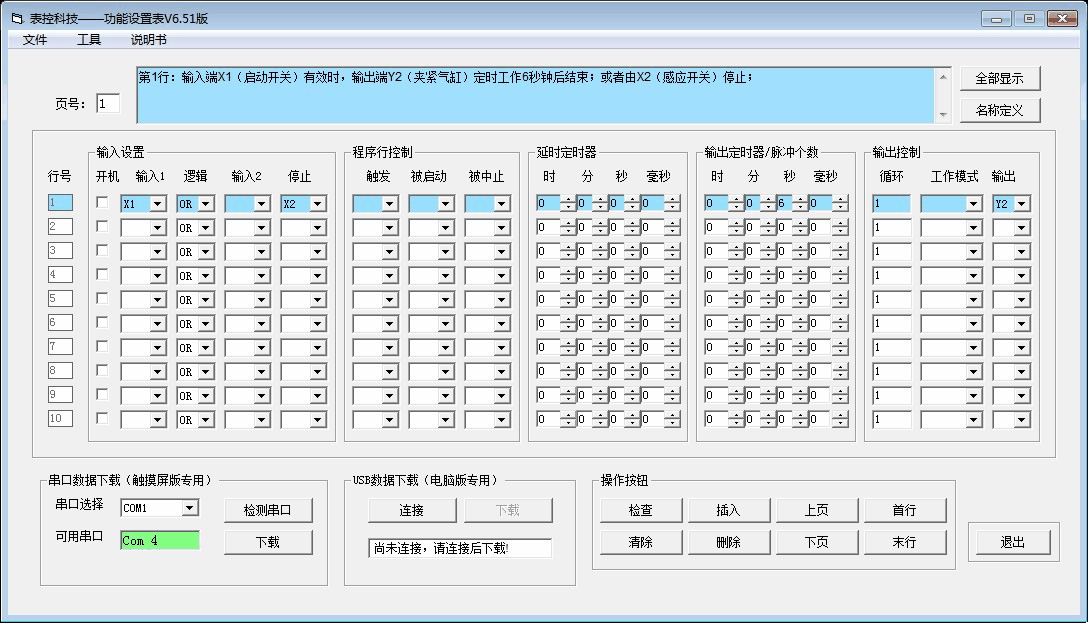

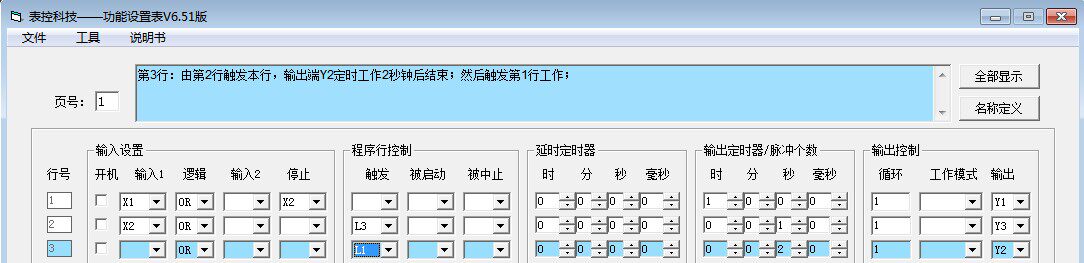

1. Контроллер программы синхронизации оснащен интерфейсом USB. Не нужно устанавливать драйвер. Подходит для использования системы win7. Он напрямую использует usb-кабель для загрузки функции для установки данных на контроллер. 2. Возможность гибридного управления шаговым двигателем, серводвигателем и цилиндром может контролироваться 4 шаговыми двигателями или серводвигателем. Выходной импульсный сигнал Y1 - Y4 совместим с обычным выходным терминалом, и ни один шаговый двигатель не может использоваться в качестве общего цилиндра управления выходом для обычной нагрузки переключения. Синхронное управление, последовательное управление и гибкая настройка подходят для автоматического управления всеми видами оборудования. Если у вас есть следующие вопросы и обстоятельства, вы можете попробовать продукты контроля таблицы: Нет программирования: попробуйте табличное управление, используйте настройки таблицы, отображайте китайские иероглифы вместо программирования и учитесь без профессиональных навыков. Помехи серьезны: вы можете попробовать контрольный продукт таблицы. Функция не является сильной: другие контроллеры не могут быть реализованы, вы можете попробовать продукты контроля таблицы. Работа не является надежной: вы можете попробовать контрольный продукт таблицы. Короткий срок службы: вы можете попробовать контрольный продукт таблицы. Нельзя смешивать управление: Управление столом может использоваться для достижения цилиндра, гидравлического, шагового двигателя, серводвигателя и другого гибридного управления. Методы работы и использования: 1. Установите программное обеспечение для настройки функций на компьютере (программное обеспечение и данные отправляются в почтовый ящик или официальный веб-сайт компании для загрузки), используйте мышь для выбора и установки фактической функции на программном обеспечении таблицы настройки функций. Он в основном основан на форме метода вместо программирования. Он более интуитивно понятен и не знаком с людьми, которые не знакомы с процессом сбора. 2. Установите линию передачи данных, откройте линию передачи данных, откройте переключатель питания 24 В, нажмите кнопку «Подключение», нажмите кнопку «загрузить» после успешного подключения, загрузите набор функциональных данных на контроллер, вы можете выйти из компьютера. Выбор аксессуаров: Импульсный источник питания: импульсный источник питания постоянного тока 24 В Тайваньского Ming Wei рекомендуется напрямую, и мощность определяется в соответствии с напряжением тока непосредственно управляемого. Индукционный переключатель: Бесконтактный переключатель, магнитный переключатель, фотоэлектрический переключатель для покупки постоянного тока 24 вольт тип NPN нормально открывается. Start stop: переключатель снабжен самоблокирующимся кнопочным переключателем. Соленоидный клапан цилиндра: Соленоидный клапан цилиндра постоянного тока 24 вольт может быть непосредственно управляется. Гидравлические клапаны и так далее: нагрузки с большей мощностью должны быть добавлены с реле. Двигатель переменного тока и так далее: Добавьте реле и контактор переменного тока. Реле: реле с напряжением 24 В постоянного тока должно быть добавлено в реле. Способ подключения: Электропроводка: импульсный источник питания постоянного тока 24 В подключен к входному терминалу управления счетчиком, а отрицательный полюс 24 В подключен к терминалу EG. Входная проводка: переключатели и Индуктивные выключатели подключаются к входным клеммам таблицы. В соответствии с фактическими потребностями, количество, положение и заказ оформляются самостоятельно. Нет разницы между каждым входным концом и никакой соответствующей связи с выходным терминалом. К последнему входному терминалу необходимо подключить только выключатель паузы и ручной переключатель переключения. Индуктивный переключатель проводки: три провода индукционный переключатель: коричневый блок питания + E терминал, синий заземляющий провод, например терминал, черный входной терминал X терминал. Два проводных индукционных переключателя: положительный полюс подключен к клемме X и отрицательный полюс подключен к терминалу EG. Выходная проводка: электромагнитный клапан цилиндра может быть выбран непосредственно на выходе контроллера. Если напряжение тока слишком велико, необходимо использовать реле, и пакет проводов напрямую подключен к любому выходному терминалу счетчика, И контактные точки подключены к цепи подачи нагрузки в серии. Электропроводка шагового двигателя: шаговый двигатель и серводвигатель в основном одинаковые, с использованием импульсного + направленного режима управления. Импульсный выходной терминал драйвера и положительный конец выходного терминала направления подключены к клемме 5 в управления счетчиком, И отрицательный терминал входного сигнала соединен с импульсным входным терминалом и выходной клеммой направления счетчика. Y1-Y4 может использоваться в качестве импульсного выходного терминала, а другие выходы могут использоваться в качестве выходных терминалов направления. Контроллер TPC 12-12 TD3 24 way может управлять 4 шаговыми двигателями или серводвигателями в дополнение к контролю нагрузки обычных электроприборов, таких как цилиндры. Он имеет 4 импульсных выхода, и двухосевой шаговый двигатель Управляется пульсом + направлением. Контроллер имеет 12 ходовой переключатель ввода и 12 переключатель выходного управления терминала, в котором выходной терминал Y1, Y2, Y3 и Y4 может использоваться в качестве импульсного выхода, И любой другой выходной конец может использоваться в качестве управления направлением для управления двухосным шаговым двигателем. Отсутствие импульсного выхода может использоваться в качестве общего привода электромагнитного клапана и других нагрузок. Настройка функции использует форму для настройки режима отображения китайского персонажа, без необходимости профессиональной технологии, настройка функции в таблице настройки функций по форме таблицы, реализуя смешанный контроль нагрузки цилиндра, шагового двигателя и так далее. Он может легко и быстро реализовать скорость, пройденное расстояние, угол, направление, управление нулевым положением и автоматическое управление шаговым двигателем, И завершить контроль всего оборудования с координацией с другими выходными клеммами. Функция управления шагами удобна и практична. Он очень подходит для людей, которые не знакомы с программированием. Входной терминал может подключать выключатель или фотоэлектрический выключатель, выключатель, выключатель и выключатель или датчик количества переключателей в качестве контроля ввода. С помощью настройки, управления переключателем, запуска переключателя, остановки, контроля положения, контроля времени и управления программой. В соответствии с потребностями реальной работы, она может быть реализована через форму: Программный контроль, последовательный контроль, синхронный контроль, контроль времени, ручное управление, автоматическое управление, контроль положения, контроль цикла, один контроль, контроль подсчета, будильник таймаута, а не будильник. Управление шаговым двигателем может контролироваться с помощью контроля длины, контроля угла, контроля времени, управления направлением, контроля положения, контроля скорости, контроля возврата и т. д. Следующая схема показывает пример смешанного управления шаговым двигателем и соленоидным клапаном цилиндра, который используется в качестве справочной информации для управления TPC12-12TD3. Аксессуары на изображении предназначены только для отображения. Пожалуйста, настройте их отдельно. TPC12-12TD3 выходной терминал с выходной мощностью 24 В/0,5a, может непосредственно управлять соленоидным клапаном 24 В, каждая линия имеет два таймера, диапазон времени: 0-200 часов, каждый интервал 0,05 секунды (50 миллисекунд). В приложении, в соответствии с требуемой функцией управления, программа может управлять функциями таймера, и она может быстро реализовать требуемую функцию приложения, И достичь цели управления шаговым двигателем и оборудованием. Основные технические параметры 1, входной и выходной путь: TPC12-12TD3 Тип 12 вход/12 выход пути 2. Номер дороги с шаговым двигателем: 4 импульсных выхода, может управлять шаговым двигателем, серводвигателем, импульсом + режимом управления направлением работы, выходной конец импульса может использоваться в качестве общего выхода, контролируйте нагрузку электромагнитного клапана. 3. Фотоэлектрическая Изоляция: Все входные и выходные Фотоэлектрические Изоляция, внутренняя Электромагнитная изоляция 4. Источник питания: постоянный ток 24 В/5A (настоятельно рекомендуется переключать источник питания). 5, выходной режим: NPN транзистор открытый коллектор выход, выход эффективный: проводимость, выход недействителен: открытая цепь 6. Выходное напряжение: при подключении к нагрузке выход эффективен: близко к 0 В; Выход недействителен: 24 В 7, диапазон времени: 50 миллисекунд в час, 200 часов, 50 миллисекунд в интервале файла. 8, импульсный выход: два импульсных выхода, 100 Гц-65000 Гц 9. Входное напряжение: переключатель сигнала в диапазоне 0-24 В. 11. Контроль входного сигнала: низкий уровень эффективности или эффективное включение. 12. Набор номера лески: набор функций номер строки более 150 строк 13. Функция паузы: функция Подвески с входным контролем. 14. Все остановки: Все стоп-функции с входным контролем. 15. Ручная функция: можно настроить ручное преобразование и функцию ручного указания. 16. Интерфейс загрузки: интерфейс USB 17. Размер формы: 145mmX90mmX40mm Основные характеристики: 1. Настройки таблицы, вместо программирования, каждый может использовать. 2. Операция удобна, проста и практична, удобна в популяризации и применении. 3, чтобы предоставить услуги для пользователя, чтобы подготовить образцы функций, чтобы предоставить ссылку, узнать или изменить и отлаживать. 4. Простая установка, установка фиксированных отверстий и направляющая фиксируется двумя способами. 5. Различные дополнительные функции многоканального переключения входного и выходного управления. 6. Настройка гибких функций синхронизации и управления программой. 7, с различными функциями управления входным переключателем и переключением датчика. 8, с функцией управления часами (дополнительный модуль часов). 9, с двумя импульсными выходными шаговыми функциями управления двигателем. 10. Имеет функцию подсчета входного сигнала и строки программы. 11, с входным и программным блоком управления останавливает все выходные функции. 12, с дополнительным входным переключателем для управления функцией паузы. 13. Одношаговая функция с дополнительным управлением входным переключателем. 14. Usb-интерфейс для загрузки данных без установки драйверов. Сначала устанавливается программное обеспечение для настройки функций (магазин), в таблице настройки функций используется форма для настройки режима отображения китайских символов, устанавливается функция, простая функция управления устройством может быть установлена в течение нескольких минут. Следующая диаграмма-это Таблица параметров функций контроллера, которая включает в себя настройку входного сигнала, настройку логической связи, настройку выходного сигнала, настройку задержки, настройку выходного времени, настройку цикла, настройку программной линии управления, И т. Д. Функция настройки ясна с первого взгляда. Настольный источник питания должен использоваться импульсный источник питания 24 В. Строго запрещено использовать обычный трансформатор выпрямителя или фильтр питания, в противном случае это повредит контроллер. В этом контроллере используется импульсный источник питания 24 В/5A, внешний вид которого показан на рисунке ниже. Использование компьютерной версии управления таблицей: 1. Установите программное обеспечение для настройки функций, установленное на компьютере, и установите программное обеспечение для настройки функций после успешной установки. 2. Откройте блок питания 24 В, подключите usb-кабель передачи данных, нажмите кнопку «функция» для подключения к таблице. 3. После показа зеленого подключения нажмите кнопку загрузки и Загрузите данные на контроллер, чтобы завершить работу компьютера. Настройки функций настроены в виде китайских символов, настройка необходимых функций, и простая функция управления устройством может быть установлена в течение нескольких минут. Следующая диаграмма-это Таблица параметров функций контроллера, которая включает в себя настройку входного сигнала, настройку логической связи, настройку выходного сигнала, настройку задержки, настройку выходного времени, настройку цикла, настройку программной линии управления, И т. Д. Функция настройки ясна с первого взгляда. В таблице параметров функций ниже показана Функция настройки текущей линии в настройках китайских символов. Следующая схема показывает процесс работы настройки функции, подключения и загрузки. На следующем рисунке приведен пример удержания, остановки, запуска, запуска и езды на велосипеде. 1 и первые строки переключателей X1 запускают выходной терминал Y1, и X2 индукционный переключатель находится на месте, чтобы закрыть выходной терминал Y1. 2, в то же время, X2 запускает второй линейный выход Y3 в течение 1 секунды, и конец работы вызывает третий ряд выхода L3 Y2 для работы в течение 2 секунд. 3 и 3 линии работы запускают первые линии L1 для достижения циркулярной работы. Основные функции: Благодаря настройке можно осуществить: контроллер шагового двигателя, таймер управления программой, управление последовательным синхронизацией, логическое управление, реле перемещения точек, реле защелки, переключатель перемещения точек, Мягкий переключатель запуска, самоблокирующийся переключатель, переключатель задержки и так далее. Области применения: Контроль промышленной автоматизации в различных отраслях промышленности, таких как ступенчатое управление двигателем, управление инструментами, контроль обработки стеклянной посуды, управление механической автоматизацией, контроль швейного оборудования, контроль текстильного оборудования, контроль пищевого оборудования, электрический контроль, бытовой контроль электроприборов, манипулятор, управление освещением, энергосберегающий контроль, контроль движения, Управление фонтаном в области автоматизации управления, таких как контроль машины литья под давлением, управление двигателем, популяризация и применение больших, средних и малых предметов и т. Д. Помимо универсального контроллера, контроллер TPC 12-12 TD3 также может управлять двухосным шаговым двигателем, которая удобна в эксплуатации и подходит для использования оборудования, которое не знакомы с программированием. Также могут быть реализованы следующие основные функции и области применения. Следующая схема показывает метод внешней проводки для шагового двигателя с одним валом и управления оборудованием. Метод подключения драйвера шагового двигателя на приведенной выше диаграмме заключается в настройке выходного конца напряжения 5 В для подключения. Он предназначен для высококлассного использования входного сигнала драйвера шагового двигателя и экономит проблемы с сопротивлением серии. Примечание: этот выход 5 в предназначен только для высокого конца сигнала шагового двигателя. Его нельзя использовать для его использования, короткое замыкание или перегрузка строго запрещены, в противном случае система питания внутри контроллера будет повреждена. Ниже приводится метод проводки шагового двигателя с 4 осями.
