Описание:

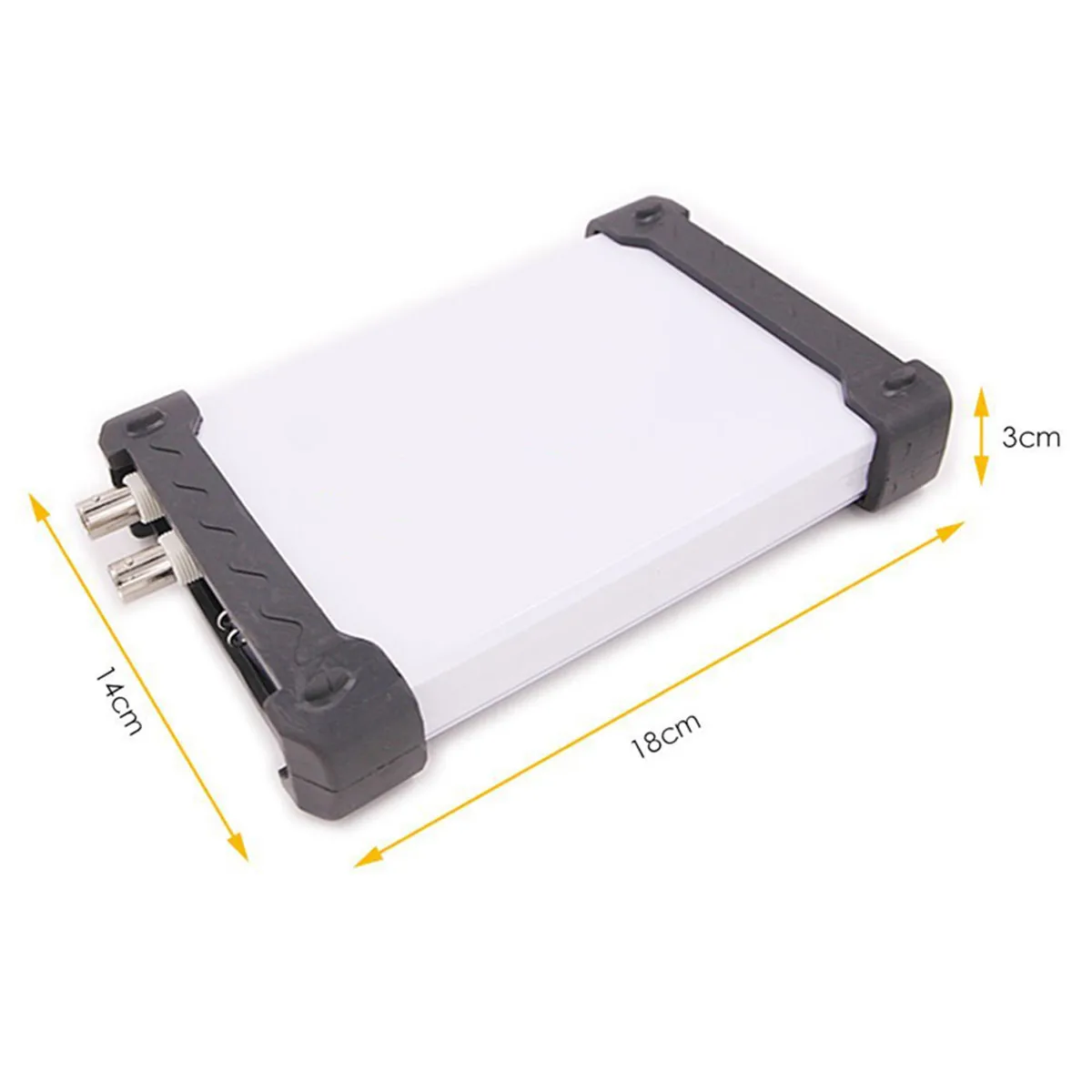

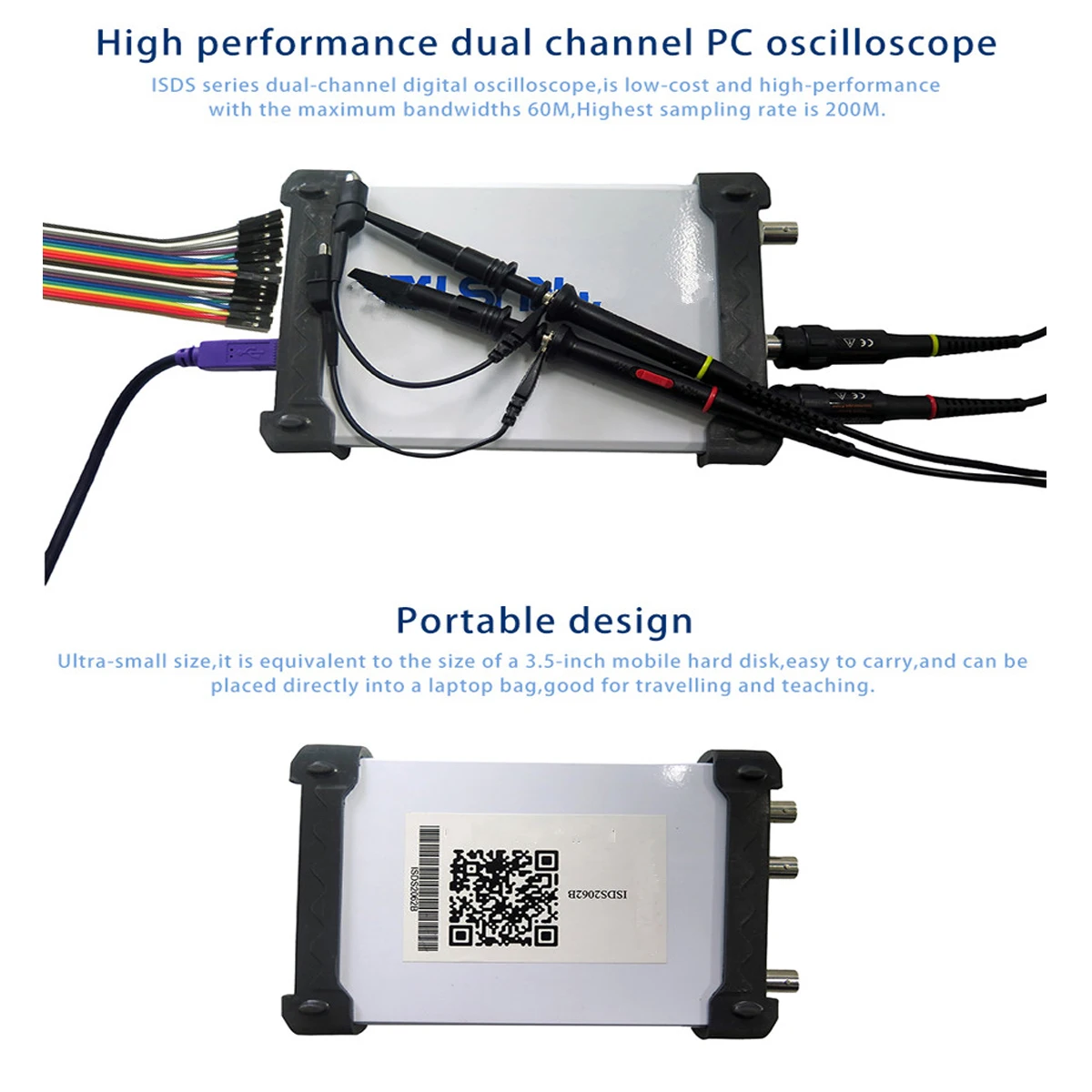

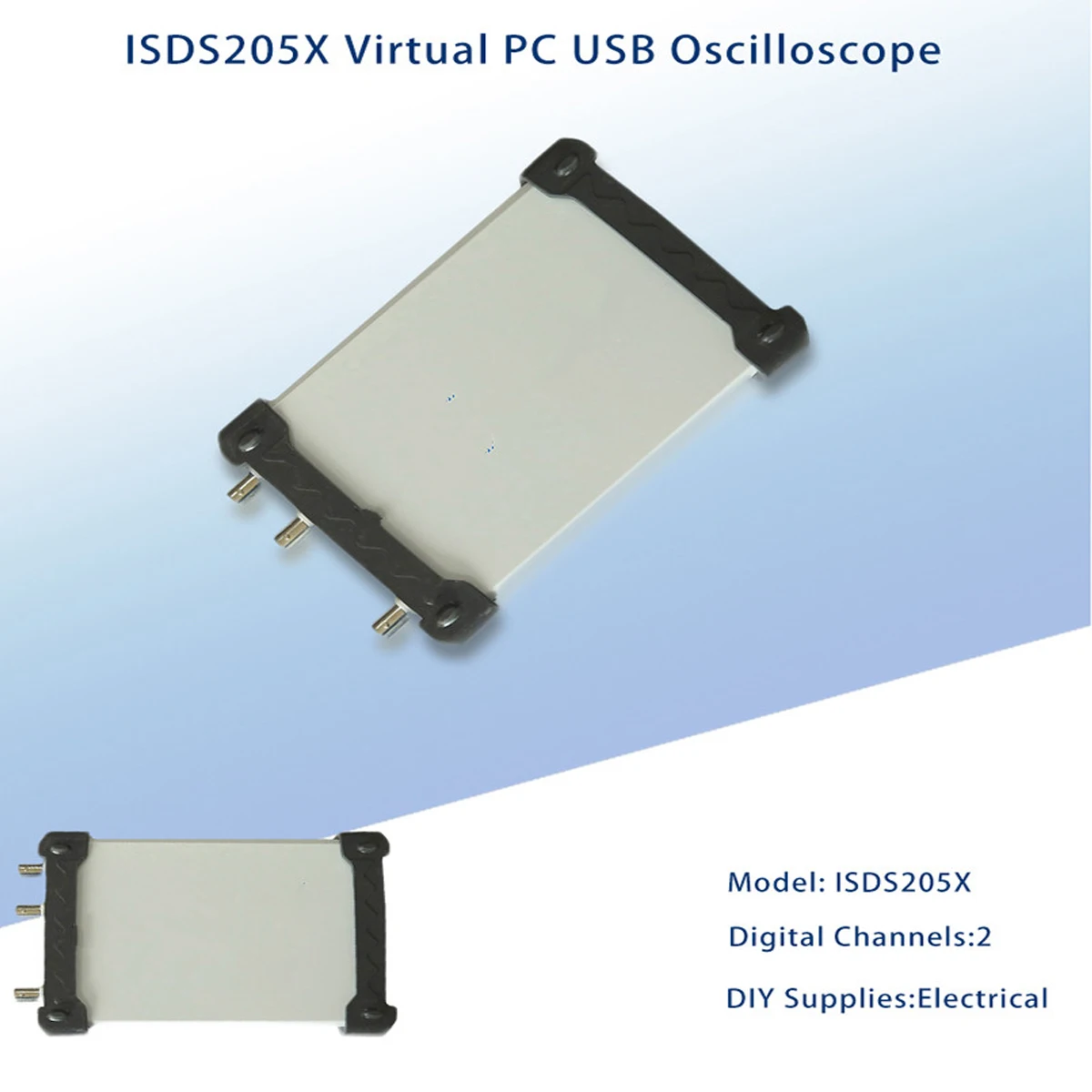

Двухканальный цифровой осциллограф ISDS205, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманная полоса пропускания 20 м, 48 м Частота дискретизации, 2 канала, переменная поддержка X-T и XY переменная схема двухканального виртуального осциллографа, анализатор спектра, регистратор данных.


Цифровой осциллограф
Каналы	2
Импеданс	1MΩ 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)
Вертикальная точность	± 3%
Развертки диапазон	1ns-20s
Вход защиты	Диода, 50Vpk
Autoset	Да (от 10 Гц до 20 МГц)
Режим запуска	Авто, нормальный и сигнал
Триггер Тип	Нет, поднимается край, опускается край, Поднимающаяся кромка или опускающаяся кромка
Уровень триггера	Да
Источник запуска	CH1, CH2
Буфера Размеры	1 Мб/ч
Пропускная способность	20 МГц
Макс образец	48 мс/с
Вертикальная установка	CH1, CH2, ADD, SUB, MUL
Дисплей режим	X, Y-T и X-Y
Измерений	Да
Волна спасти	Osc (частный), Excel и Bmp



Анализаторы спектра
Каналы	2
Пропускная способность	20 МГц
Алгоритм	FFT(18 окон), корреляция
БПФ точек	8-1048576/CHN
БПФ измерения	Гармоник (1-7), SNR, SINAD, ENOB, THD, SFDR
Фильтр обработки	Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода. IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра

Примечание: Заводская калибровка осциллографа, если вы не удовлетворены измерениями, canmanual calibration, конкретные рекомендации по осциллографу.

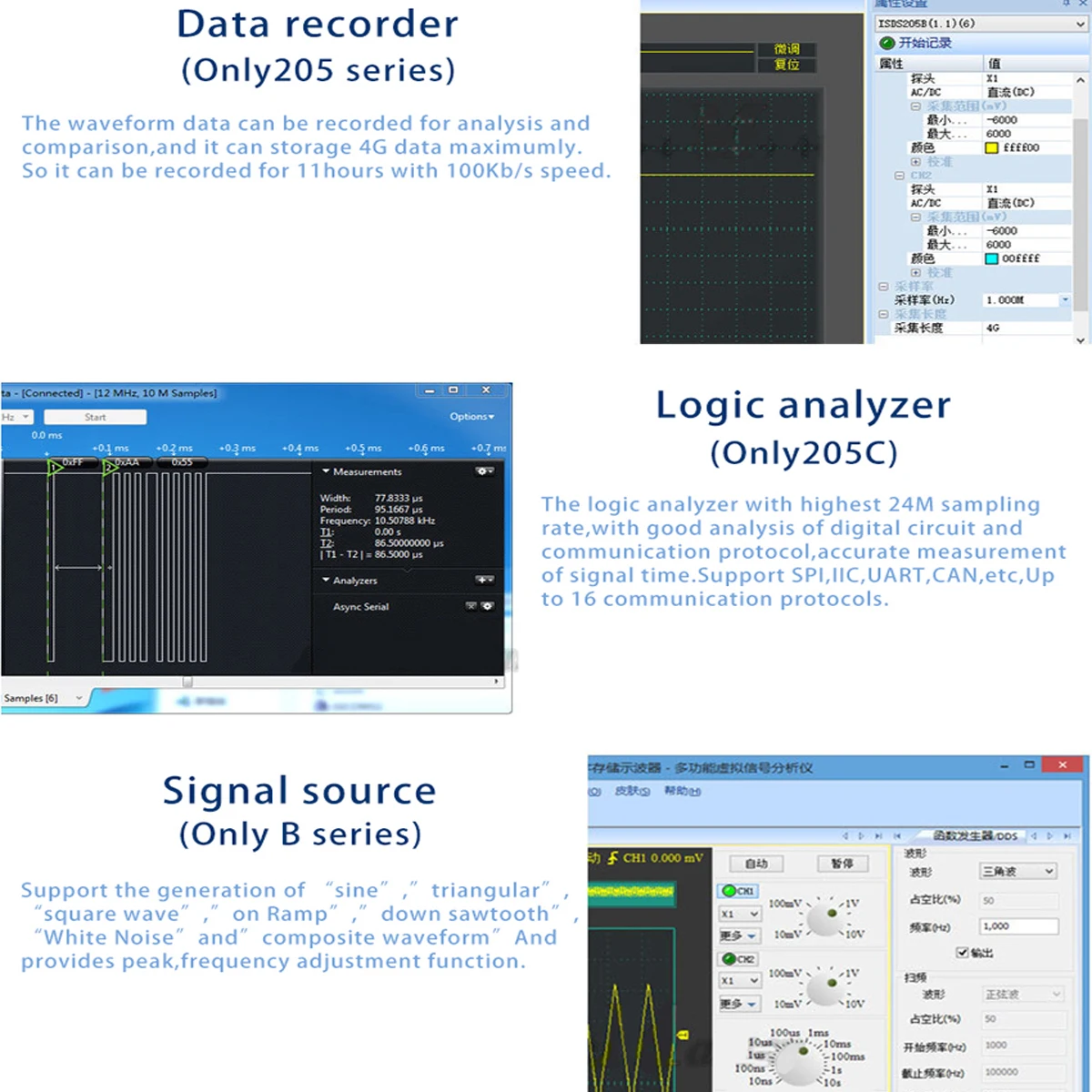

Данные Регистраторы
Канал	2
Импеданс	1MΩ 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)
Образец	1 канал: 1K ~ 24M Hz 2 канала: 1K ~ 16M Hz
Сохраните файл	Максимальный 4G, время записи, связанное с частотой дискретизации

Примечание: специальный рекордер скорости с скоростью обработки компьютера, и если используется высокая частота дискретизации, ситуация может сломаться.



Логический анализатор(205C/205X)
Канал	16
Образец	8 каналов: 250K-24M Hz; 16 каналов: 250K-16M Hz
Образец очков	1 м-2 Гб



Логический анализатор Saleae(205C/205X)
Канал	8
Образец	25 к-24 М Гц
Протокол анализатор	Atmel SWI BiSS C SPI I2C CAN UART I2S/PCM DMX-512 JTAG LIN Манчестер 1-WIRE UNI/O простая параллельная MDIO USB1.1 PS/2 клавиатура/мышь
Образец очков	1 Мб-10 ТБ



DDS(205B/205X)
Волна	Синус, квадрат (рабочий Круг, переменный), треугольник, вверх Sawtooth, вниз Sawtooth
Амплитуда	≥ 9Vp-p (без нагрузки)
Импеданс	200Ω ± 10%
Офсетная печать	± 2,5 V
Частотный диапазон	1 Гц-20 МГц (синус), 1 Гц-2 МГц (другие)
Частота Разрешение	1гц
Частота устойчивость	± 1 × 10-3
Частота точности	± 5 × 10-3
Треугольная волна линейность	≥ 98% (1 Гц-10 кГц)
Синусоидальная волна искажений	≤ 0.8% (1 кГц)
Квадратная волна поднимается/время падения	≤ 100ns
Прямоугольная волна рабочий Круг	1%-99%
Развертки
Диапазон развертки	Fs Fe
Развертки временной диапазон	0,1-10 s
Амплитуда	0.5Vp-p - 10Vp-p

Modname = images & cols = 1 & colspace = 10 & rowspace = 10 & align = center Моднявка = ckeditor

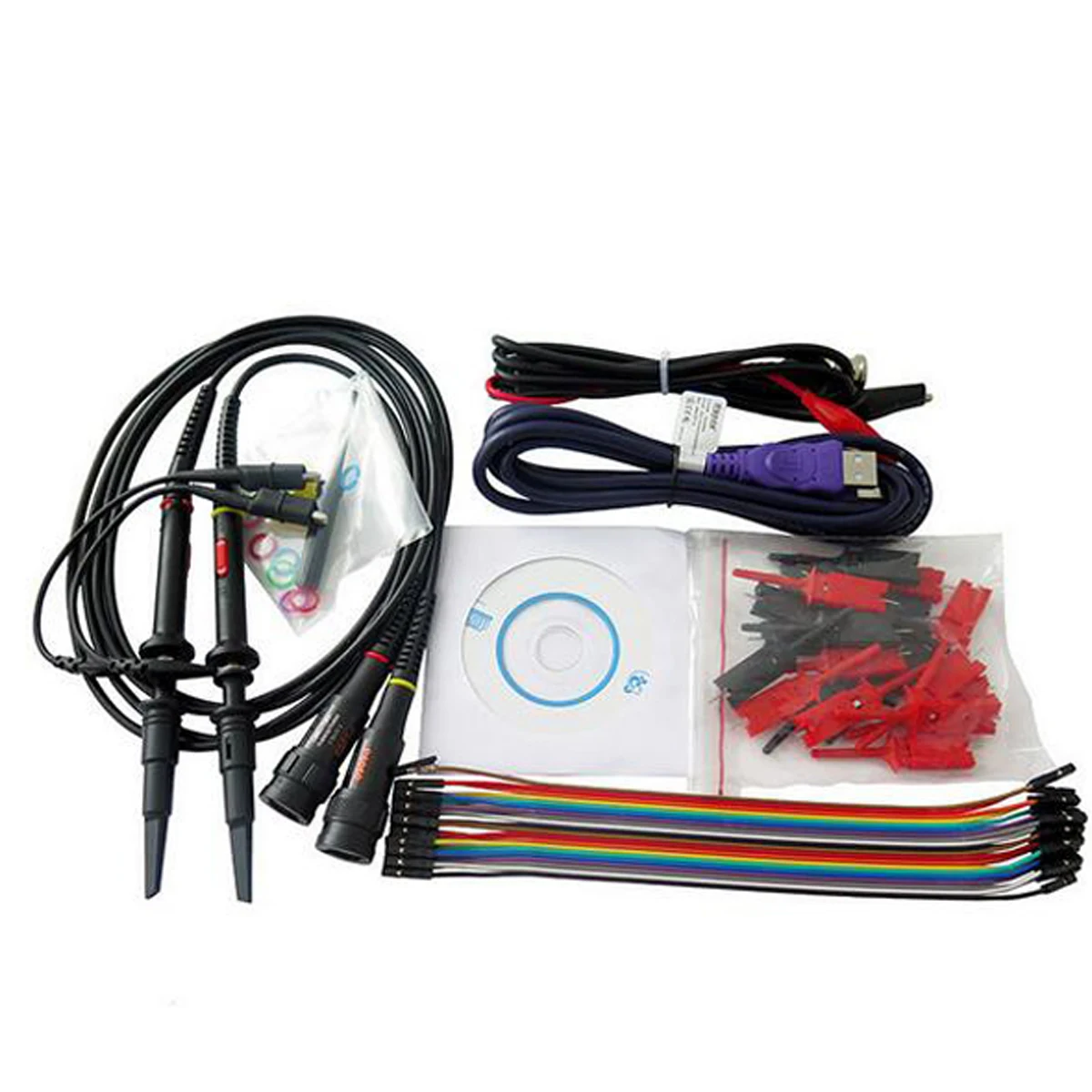

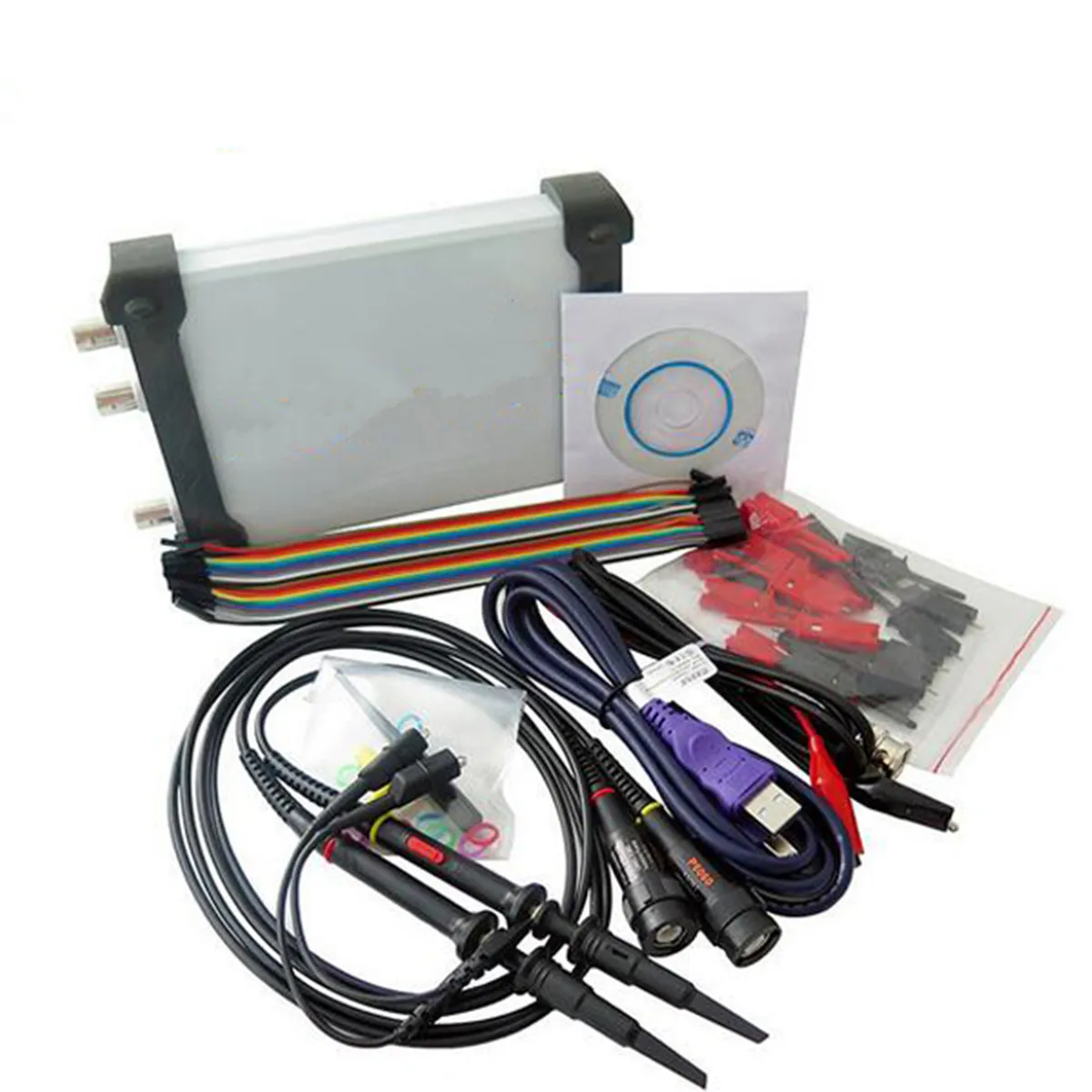

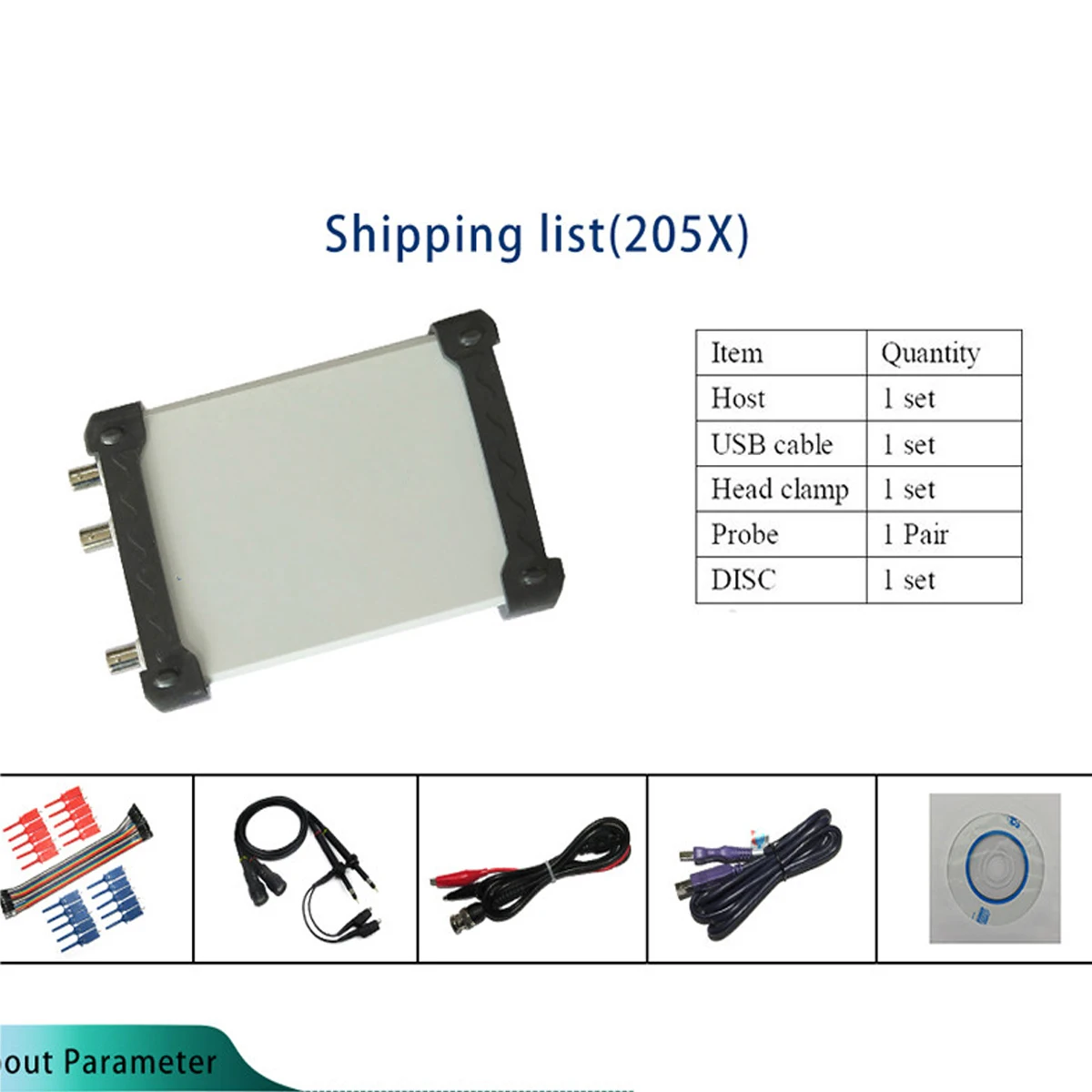

Посылка включает в себя:

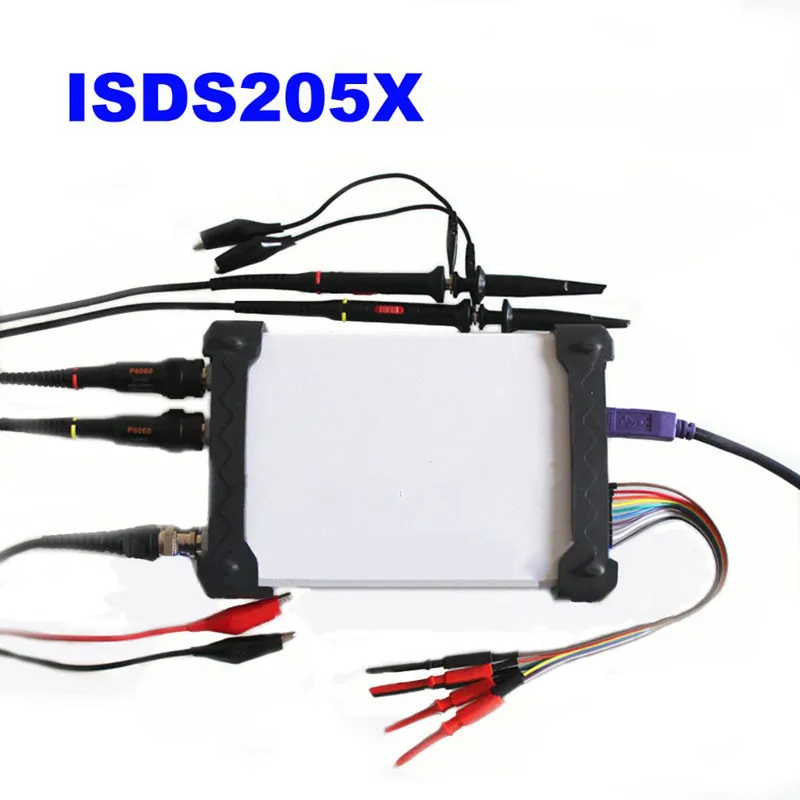

1 x ISDS205X 5 в 1 осциллограф 1 х USB кабель 1 x BNC зажим зонд 1 пара щупов осциллографа 1 x логический кабель

CD-диск-1 шт.
