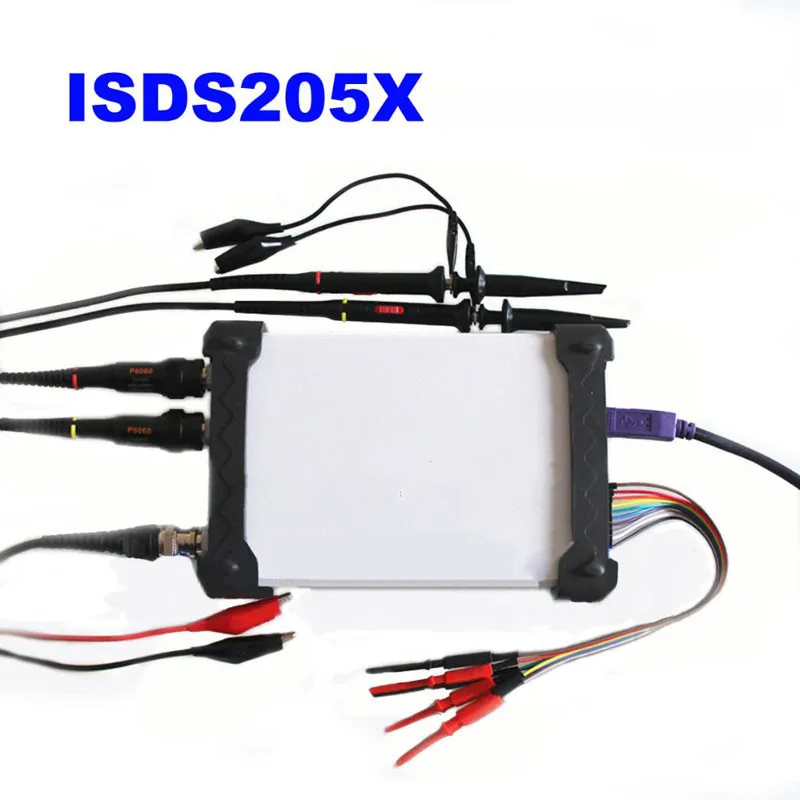

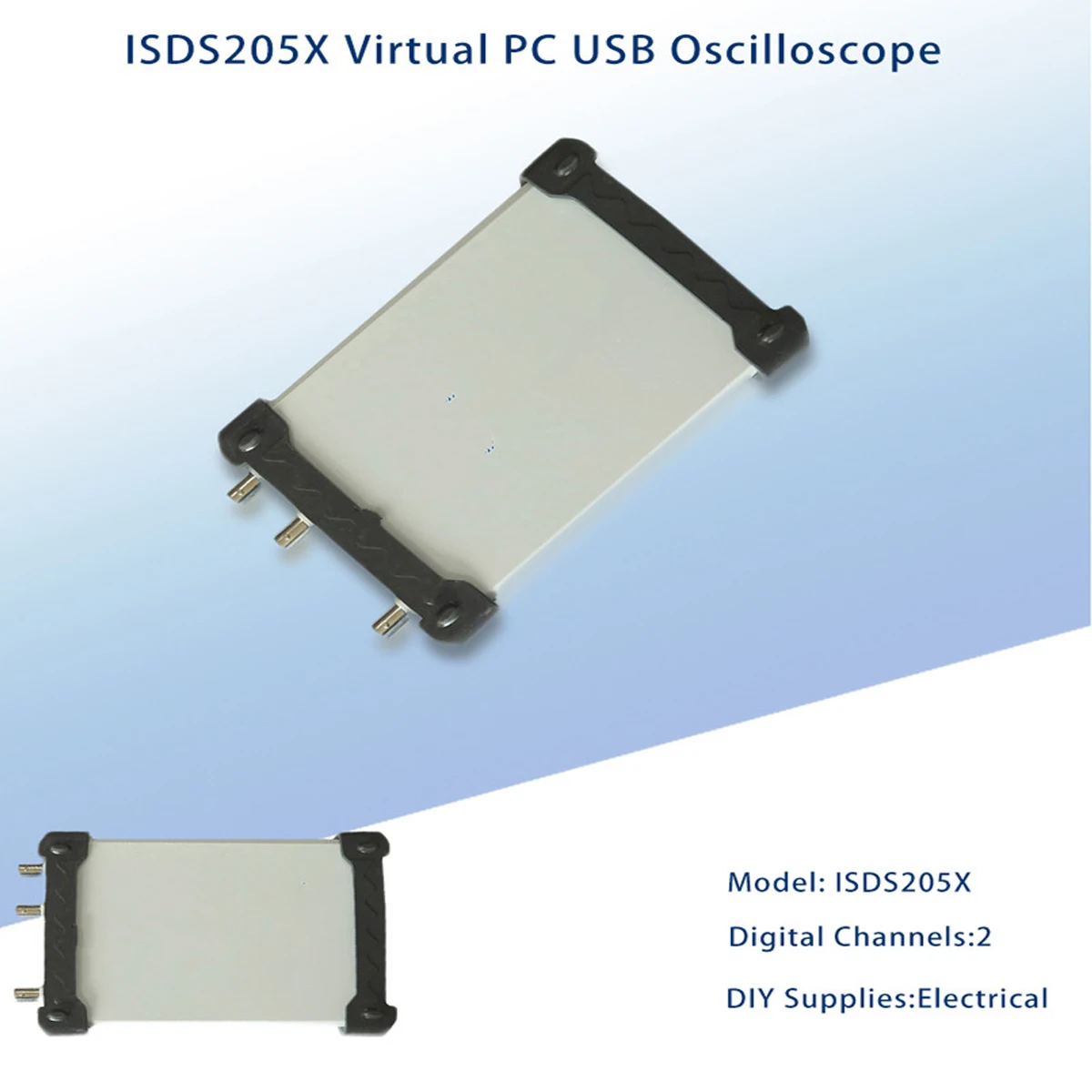

ISDS205X виртуальный ПК USB осциллограф DDS сигнал и анализатор логики 2CH 20 МГц полоса

---

Моднявка = ckeditor

Описание:

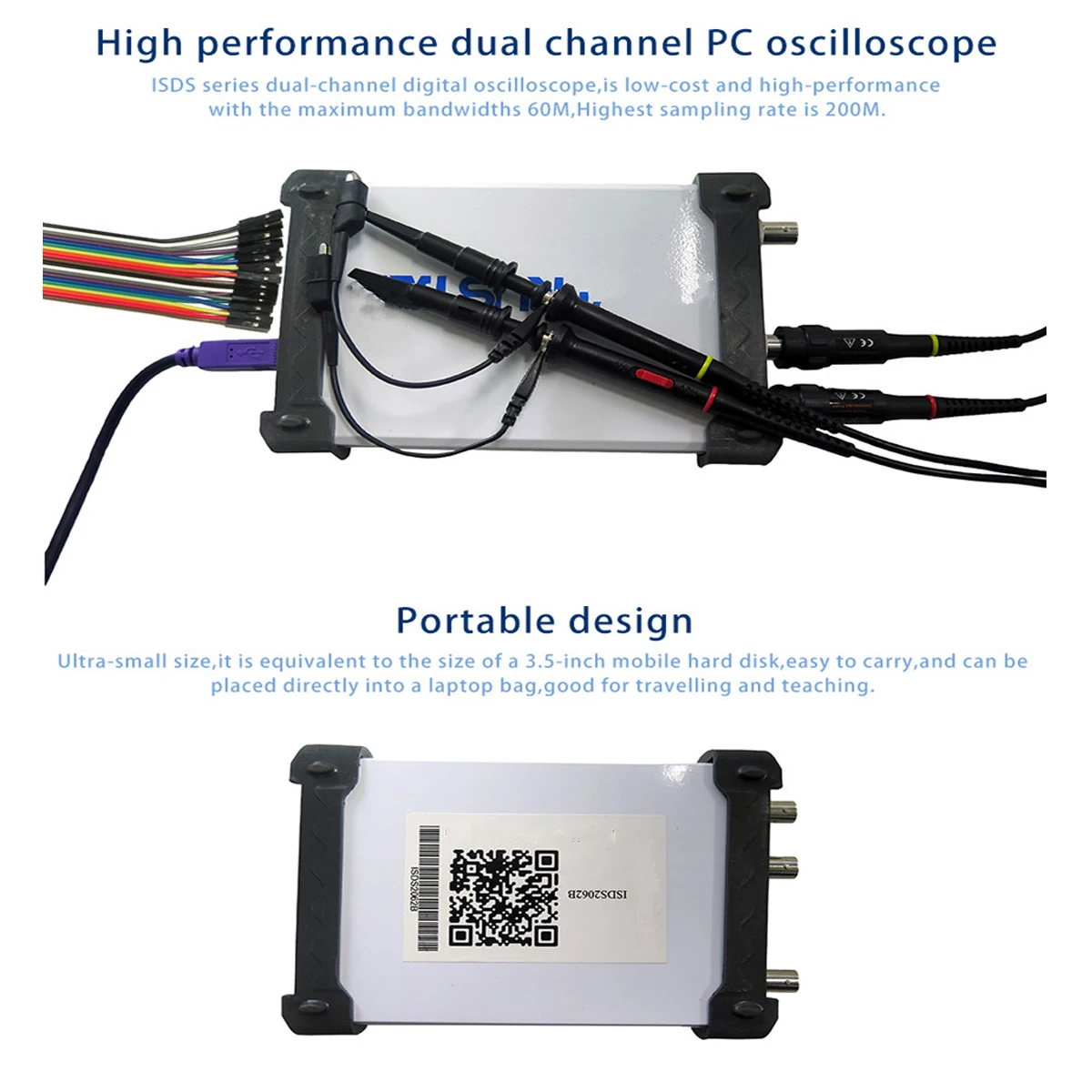

ISDS205 двухканальный цифровой осциллограф, "низкой стоимостью, высокопроизводительный" в качестве цели дизайна. Хорошо продуманные Рабочий диапазон 20м, частота дискретизации 48м, 2 канала, переменная поддержка X-T и XY для двухканального виртуального осциллографа, анализатора спектра, регистратор данных.


Цифровой осциллограф
Каналы	2
Импеданс	1MΩ 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)
Вертикальная точность	± 3%
Развертки диапазон	1ns-20s
Вход защиты	Диода, 50Vpk
Autoset	Да (10 Гц до 20 МГц)
Режим запуска	Авто, нормальный и сигнала
Триггер Тип	Нет, подъем края, падение края, Поднимающаяся кромка или опускающаяся кромка
Уровень триггера	Да
Источник запуска	CH1, CH2
Буфера Размеры	1 Мб/ч
Пропускная способность	20 МГц
Макс образец	48 мс/с
Вертикальная установка	CH1, CH2, ADD, SUB, MUL
Дисплей режим	X, Y-T & X-Y
Измерений	Да
Волна спасти	Ого (частные), Excel, Bmp



Анализаторы спектра
Каналы	2
Пропускная способность	20 МГц
Алгоритм	Поо (18 windows), связь
БПФ точек	8-1048576/CHN
БПФ измерения	Гармонических (на возраст от 1 до 7 лет), коэффициент "сигнал/шум" SINAD, ENOB Коэффициент нелинейных искажений, SFDR
Фильтр обработки	Пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки, и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, lanczos, kaiser, gaussand dolph_chebyshev, дизайн оконного метода. IIR фильтр поддержка "Butterworth", "Chebyshev I", "Chebyshev II", "Эллиптический" тип фильтра

Примечание: Заводская калибровка осциллографа, если вы не удовлетворены измерениями, canmanual calibration, конкретные рекомендации по осциллографу.

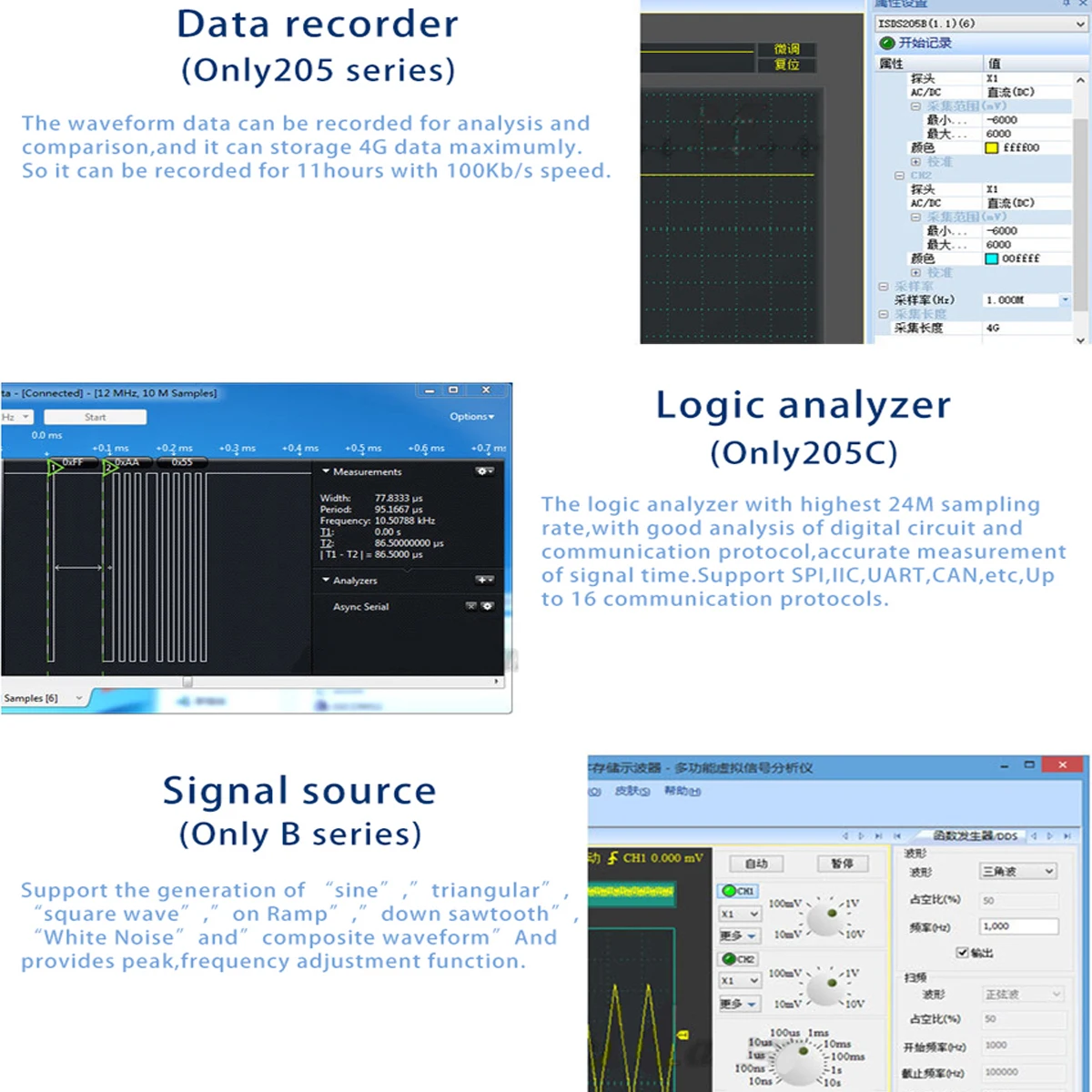

Данные Регистраторы
Канал	2
Импеданс	1MΩ 25pF
Соединительная муфта	От источника переменного или постоянного тока
Разрешение по вертикали	8Bit
Диапазон усиления	-6 В ~ 6 в (зонд X1) -60 В ~ 60 в (зонд X10)
Образец	1 канал: 1K ~ 24 М Гц 2 канала: 1K ~ 16M Hz
Сохраните файл	Максимум 4G, запись времени, связанных с частота дискретизации

Примечание: информация о конкретных скорость записи с компьютером скорость обработки, и если вы используете высокая частота дискретизации, ситуация, может сломаться.



Логический анализатор(205C/205X)
Канал	16
Образец	8-канальный сетевой видеорегистратор: 250K-от 24 мес. до Гц; 16-канальный видеорегистратор: 250K-16M Гц
Образец очков	1 м-2 Гб

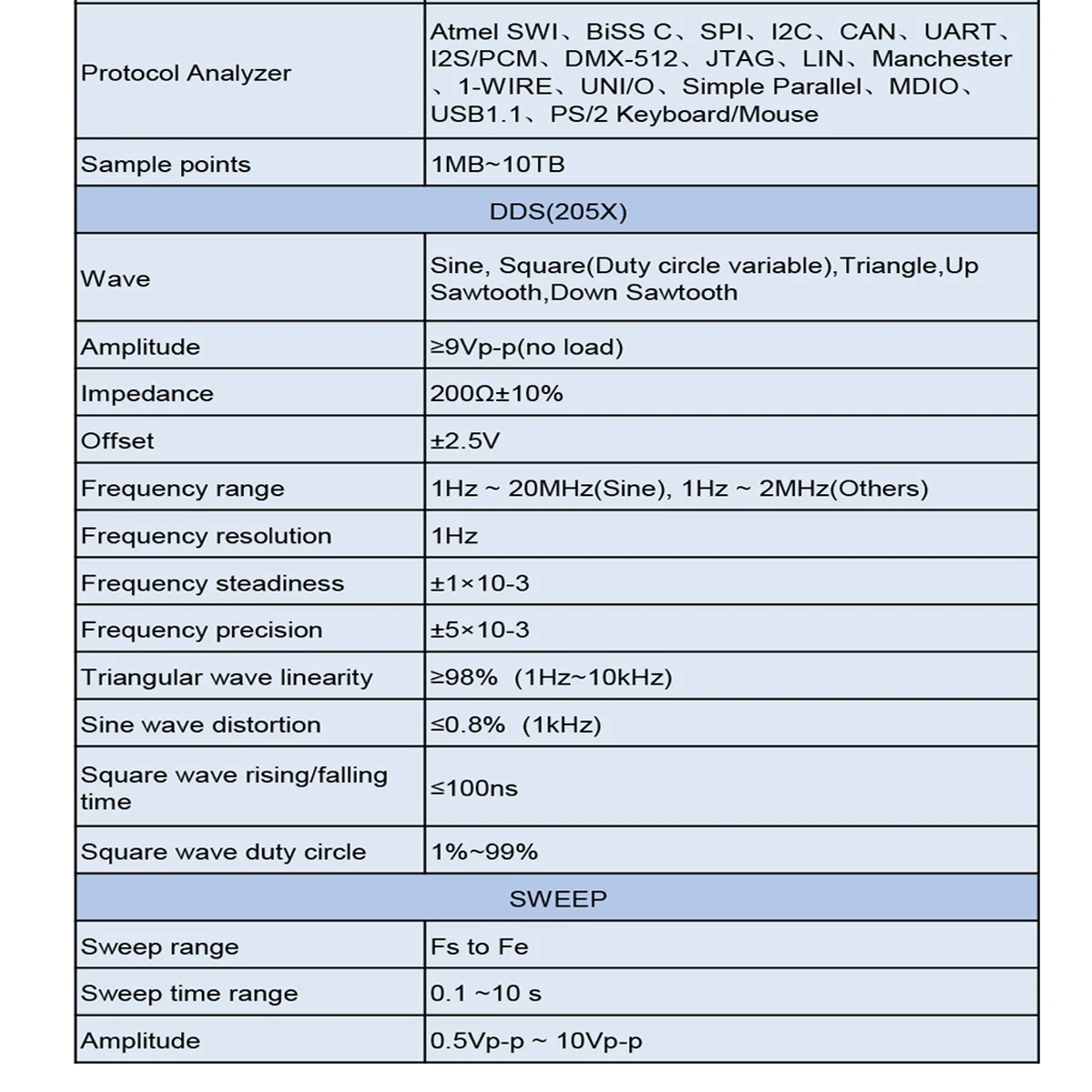

Saleae Logic логический анализатор(205C/205X)
Канал	8
Образец	25K-от 24 мес. до Гц
Протокол анализатор	Atmel ИСО BiSS C SPI I2C может UART I2S/PCM DMX-512 JTAG Лин Манчестер 1-проводной UNI/O простое параллельно мдио USB1.1 PS/2 клавиатуры/Мышь
Образец очков	1 Мб-10 ТБ

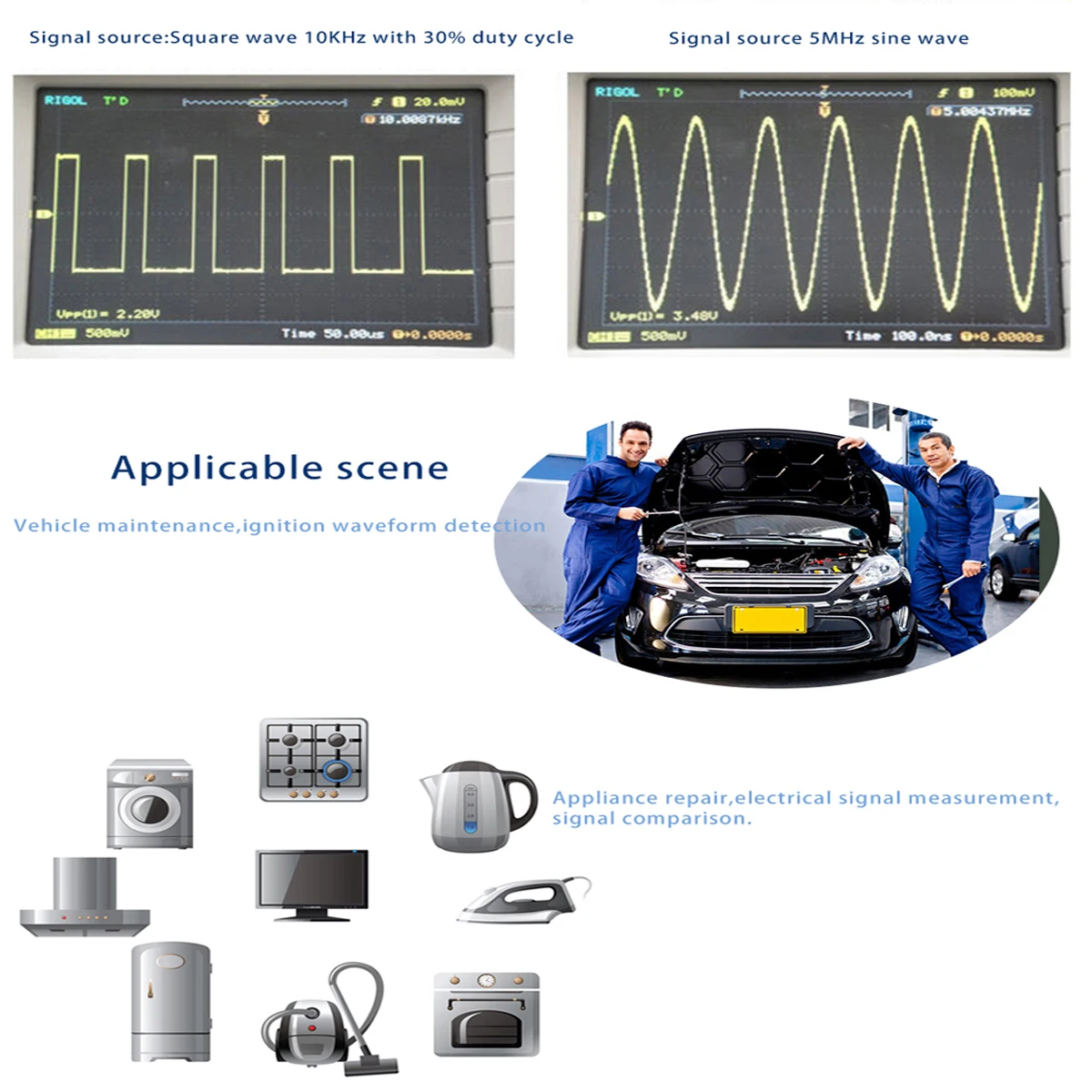

DDS(205B/205X)
Волна	Синус, Square Нью-Йорк (рабочий Круг переменной), Треугольники, зуба, вниз зуба
Амплитуда	≥ 9Vp-p (без нагрузки)
Импеданс	200Ω ± 10%
Офсетная печать	± 2,5 V
Частотный диапазон	1 Гц-20 МГц (Синусоидальная), 1 Гц до 2 МГц (Прочие ожерелья и подвески)
Частота Разрешение	1гц
Частота устойчивость	± 1 × 10-3
Частота точности	± 5 × 10-3
Треугольная волна линейность	≥ 98% (1 Гц-10 кГц)
Синусоидальная волна искажений	≤ 0.8% (1 кГц)
Прямоугольная волна рост/falling времени	≤ 100ns
Прямоугольная волна рабочий Круг	1%-99%
Развертки
Диапазон развертки	Fs Fe
Развертки временной диапазон	0,1-10 s
Амплитуда	0.5Vp-p - 10Vp-p

Modname = images & cols = 1 & colspace = 10 & rowspace = 10 & align = center Моднявка = ckeditor

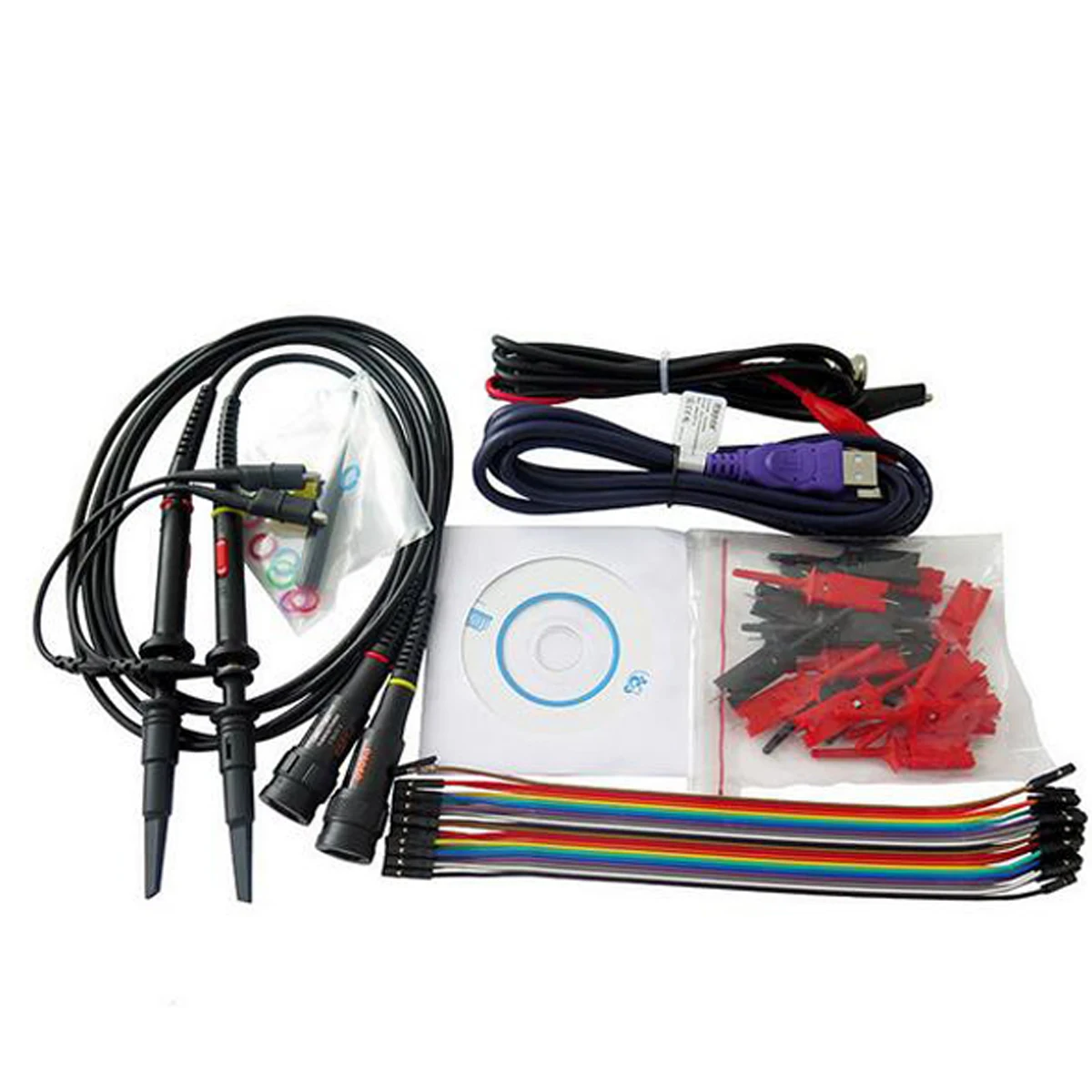

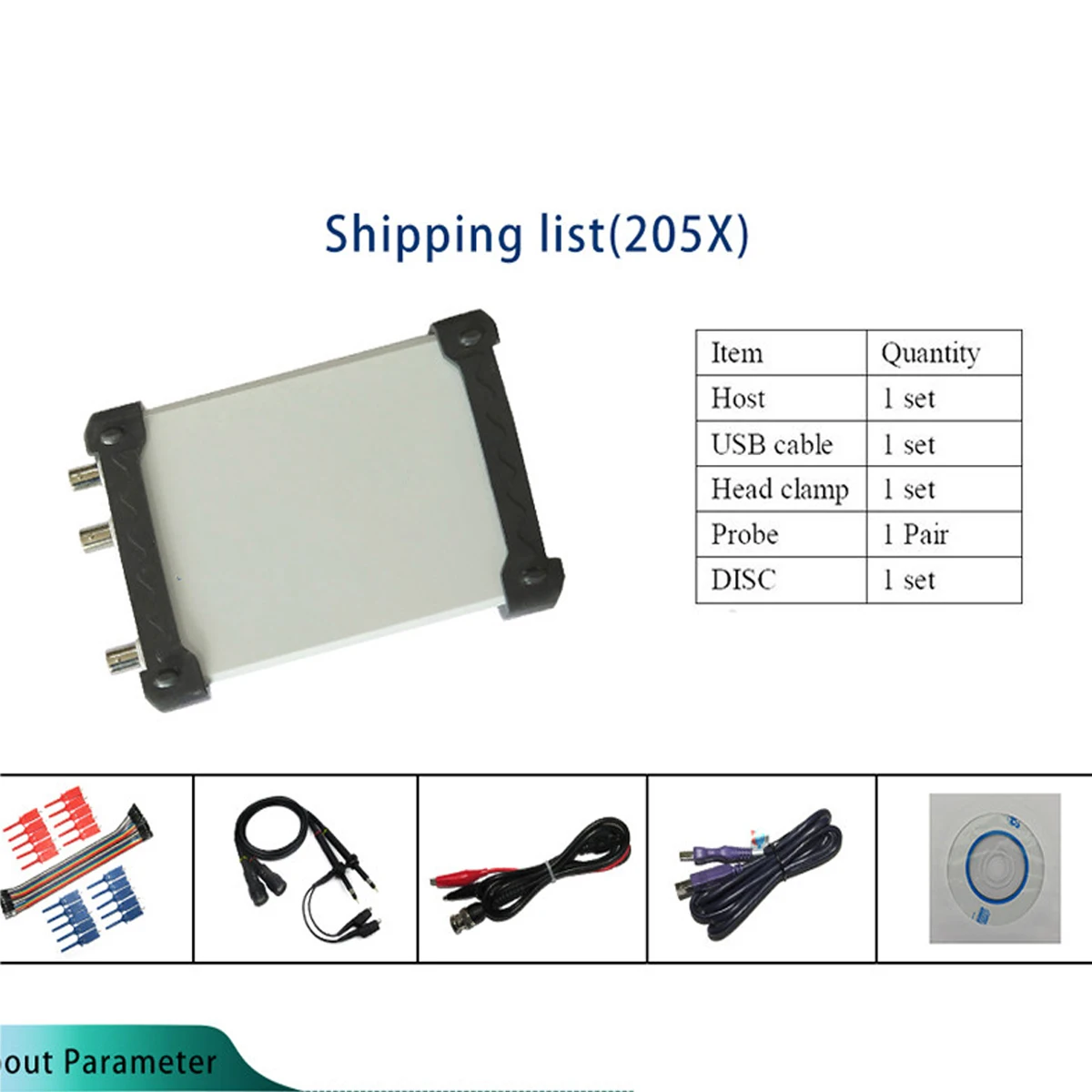

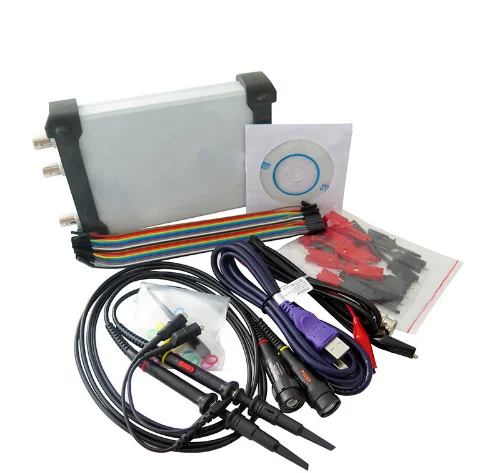

Посылка включает в себя:


1 x ISDS205X 5 в 1 осциллограф 1 х USB кабель 1 х bnc-кабель зажим зонд 1 x Пара щупы осциллографа 1 х комплект логическое кабель

CD-диск-1 шт.
